وقتی حرف از سقف وافل به میان می آید، نباید فقط به ظاهر منظم و شبکه ای اش فکر کنیم. عملکرد واقعی این سیستم درست از جایی شروع می شود که قالب، ریب، دال فوقانی، ناحیه توپر، ستون، تیر و آرماتورها با یک منطق واحد کنار هم قرار می گیرند. در این میان، آرماتوربندی سقف وافل همان حلقه اتصال است که طراحی سازه را به رفتار واقعی سقف در کارگاه تبدیل می کند.

برای مدیر پروژه، سازنده و کارفرما مهم است بدانند آرماتوربندی چیست و چرا آرماتوربندی سقف یک کار صرفاً اجرایی نیست. در این مرحله شما محل واقعی فولادی را مشخص می کنید که باید نیروهای کششی، بخشی از نیروهای خمشی، تقویت های موضعی، رفتار نواحی تکیه گاهی و کنترل ترک را مدیریت کند. اگر این فولاد چند سانتی متر جابه جا شود، طول تقویت ها کوتاه شود، ناحیه توپر اطراف ستون اشتباه اجرا گردد یا بازشوی تأسیساتی بدون هماهنگی بخشی از ریب را قطع کند، سازه ای که در کارگاه ساخته می شود دیگر همان سازه ای نیست که طراح محاسبه کرده است.

در سقف وافل، این حساسیت بیشتر از بسیاری از سیستم های متداول احساس می شود، زیرا هندسه سقف پیچیده تر است. شما با شبکه ای از ریب های متعامد، قالب های حفره ساز، دال فوقانی، تقویت های بالا و پایین و نواحی خاص اطراف ستون ها سروکار دارید. به همین دلیل، آرماتوربندی سقف وافل باید قبل از بتن ریزی چند مرحله کنترل شود و اجرای آن به یک چک نهایی در پایان کار محدود نشود.

در ادامه، این فرآیند را از دیدگاه مدیریتی، اجرایی و سازه ای بررسی می کنیم؛ نه به شکل یک آموزش ساده بستن میلگرد، بلکه به عنوان یک فرآیند حرفه ای که مستقیماً بر کیفیت سقف، هزینه پروژه، برنامه زمان بندی و عمر بهره برداری ساختمان اثر می گذارد. با ما در فریدان همراه باشید.

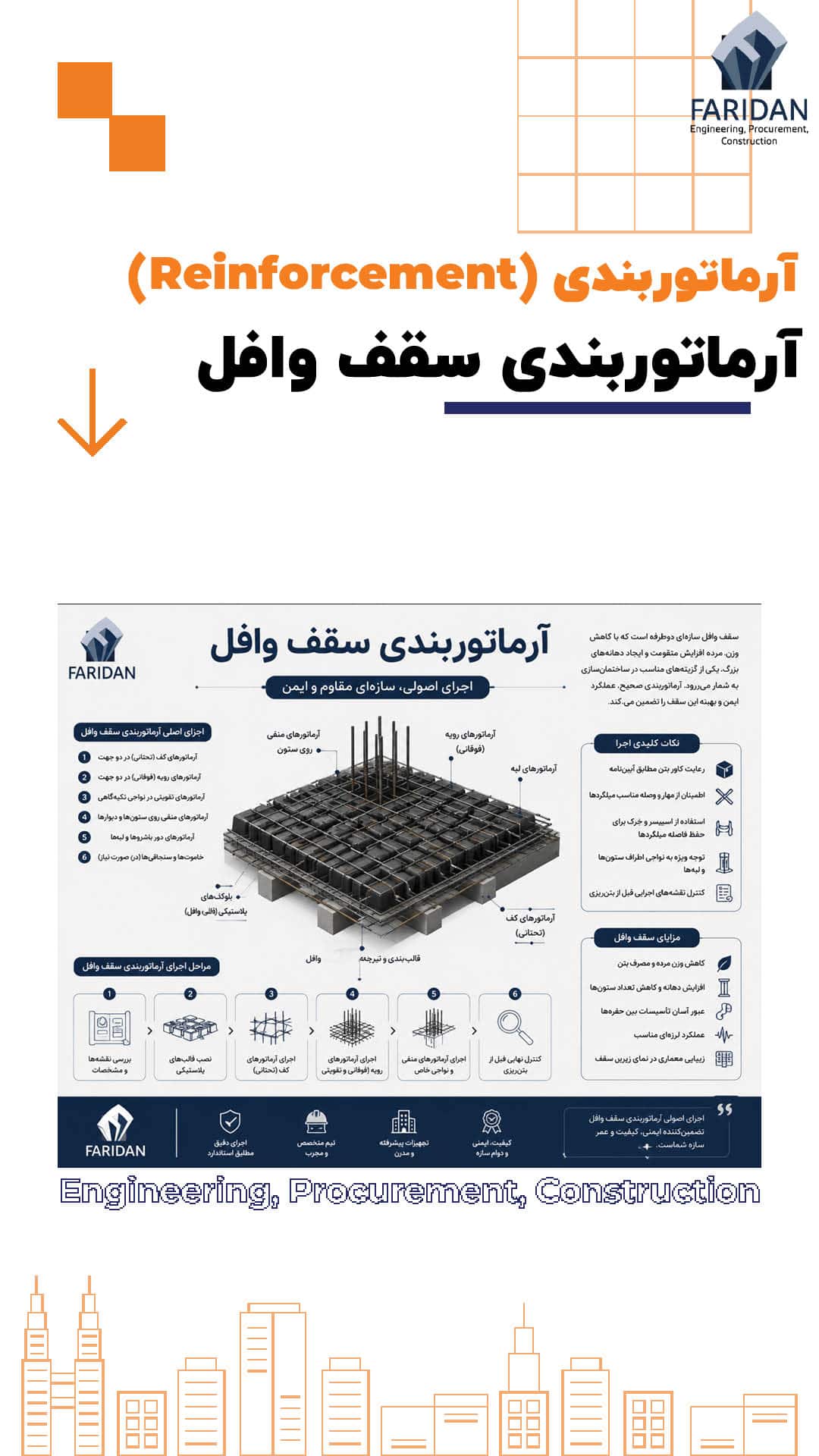

آرماتوربندی سقف وافل دقیقاً چیست؟

آرماتوربندی سقف وافل مجموعه عملیات آماده سازی، جانمایی، بستن، تثبیت و کنترل میلگردهایی است که در ریب ها، نواحی توپر، اطراف ستون ها و دال فوقانی قرار می گیرند. این میلگردها براساس نقشه سازه و رفتار واقعی سقف در دو جهت اجرا می شوند و هر گروه از آن ها وظیفه مشخصی دارد.

در یک سقف وافل، ریب ها در واقع نقش اعضای باربر خطی را در دو جهت ایفا می کنند. در بخش های میانی دهانه، میلگردهای پایین ریب ها اهمیت زیادی دارند، در حالی که روی تکیه گاه ها و اطراف ستون ها آرماتورهای فوقانی و تقویت های منفی نقش اصلی را بر عهده می گیرند. در سطح فوقانی نیز آرماتورهای دال وظیفه کنترل ترک، توزیع تنش و تکمیل عملکرد دال را بر عهده دارند.

نکته مهم در آرماتوربندی ساختمان این است که آرماتوربندی سقف وافل را نباید با چیدن یک شبکه ساده میلگرد اشتباه گرفت. هندسه قالب های وافل مسیر قرارگیری فولاد را تعریف می کند. اگر قالب ها از محور خارج شوند یا فاصله آن ها اشتباه باشد، مسیر ریب و در نتیجه مسیر میلگرد نیز تغییر می کند.

از طرف دیگر، نواحی اطراف ستون ها معمولاً با خود شبکه عادی وافل یکسان نیستند. در بسیاری از طرح ها، بخشی از سقف در مجاورت ستون به صورت توپر اجرا می شود تا انتقال نیرو، برش دوطرفه و اتصال دال به ستون کنترل شود. همین بخش به شما نشان می دهد چرا آرماتورگذاری سقف وافل نیازمند کنترل مرحله ای است.

مطالعه موردی اجرایی

در یک ساختمان اداری ۱۰ طبقه، تیم اجرایی قالب های وافل را براساس محورگذاری اولیه چیده بود. پیش از شروع آرماتوربندی سقف، نقشه بردار پروژه چند ردیف قالب را کنترل کرد و مشخص شد که فاصله تجمعی ردیف ها در انتهای دهانه با نقشه اختلاف دارد. قالب ها قبل از نصب میلگرد اصلاح شدند. اگر آرماتورها زودتر بسته می شدند، اصلاح قالب به بازکردن بخشی از شبکه و دوباره کاری گسترده منتهی می شد.

تفاوت سقف وافل با دال توپر از نظر آرماتورگذاری

در دال توپر، ضخامت بتن تقریباً در تمام سطح سقف یکدست و پیوسته می ماند و میلگردها بر اساس عملکرد یک طرفه یا دوطرفه در لایه های بالا و پایین پخش می شوند. اما سقف وافل از ریب های متقاطع و یک لایه فوقانی ساخته شده و فضای خالی بین ریب ها حجم زیادی از بتن را حذف می کند.

همین تفاوت، مسیر آرماتوربندی سقف را به طور کامل عوض می کند. در آرماتوربندی سقف وافل، آرماتورهای اصلی باید دقیقاً داخل ریب ها جا بگیرند و با هندسه آن ها هماهنگ باشند. میلگردهای پایین ریب، آرماتورهای فوقانی در نواحی تکیه گاهی، تقویت های اطراف ستون و شبکه دال رویه، هر کدام باید در تراز مشخصی قرار بگیرند.

در دال توپر سطح پیوسته تری برای نصب و کنترل آرماتور دارید؛ اما در وافل، قالب های حفره ساز دسترسی را محدود می کنند و آرماتور باید بین همین قالب ها جانمایی شود. به همین دلیل هر اشتباهی در قالب بندی مستقیماً روی آرماتوربندی سقف وافل اثر می گذارد.

از نگاه مدیر پروژه، این تفاوت یعنی برنامه زمان بندی و ترتیب کارها هم باید فرق کند. در سقف وافل باید یک مرحله جداگانه برای کنترل قالب ها و محور ریب ها تعریف شود و فقط بعد از تأیید آن سراغ آرماتوربندی سقف بروید.

مطالعه موردی اجرایی

در یک پروژه چندمنظوره که بخشی از طبقات دال توپر و بخشی وافل داشت، تیم اجرایی در ابتدا همان فرآیند کنترل دال توپر را برای سقف وافل استفاده کرد. این موضوع باعث شد چند اختلاف در محور ریب ها دیر شناسایی شود. بعد از اولین سقف، کنترل قالب های وافل به عنوان یک مرحله مستقل در برنامه QC تعریف شد و از سقف بعدی خطاهای هندسی قبل از آرماتورگذاری رفع شدند.

چرا مقدار آرماتوربندی سقف وافل در دو ساختمان مشابه یکسان نیست؟

یکی از پرسش های مهم کارفرمایان این است که چرا دو سقف وافل با ظاهر مشابه، وزن و آرایش میلگرد متفاوتی دارند. پاسخ را باید در رفتار سازه جست وجو کنید، نه در شکل قالب. طول دهانه، فاصله ستون ها، بارهای مرده و زنده، کاربری ساختمان، محل دیوارها و بارهای متمرکز، هندسه ریب، مشخصات مصالح و الزامات کنترل تغییرشکل همگی بر طراحی آرماتوربندی سقف وافل اثر می گذارند.

برای مثال سقف یک پارکینگ پرتردد، یک فضای اداری و یک طبقه دارای تجهیزات سنگین حتی با شبکه قالب مشابه الزاماً آرماتور یکسانی ندارند. افزایش دهانه نیز صرفاً به معنای اضافه کردن چند میلگرد بیشتر نیست؛ طراح باید کل رفتار خمش، برش، تغییرشکل و اتصال سقف به تکیه گاه ها را بررسی کند.

به همین دلیل مقایسه مصرف میلگرد پروژه شما با عددی که از یک پروژه دیگر یا یک جدول عمومی استخراج شده، مبنای مناسبی برای ارزیابی آرماتوربندی سقف نیست. در یک مجموعه چندکاربری، دو طبقه دارای هندسه وافل تقریباً مشابه بودند، اما یکی به فضای اداری و دیگری به کاربری با بارگذاری بالاتر اختصاص داشت.

نقشه سازه آرایش تقویتی متفاوتی برای آن ها تعیین کرده بود. تفکیک بسته های میلگرد براساس شماره طبقه مانع شد تیم اجرایی آرماتورهای دو سقف را به دلیل شباهت ظاهری جابه جا مصرف کند.

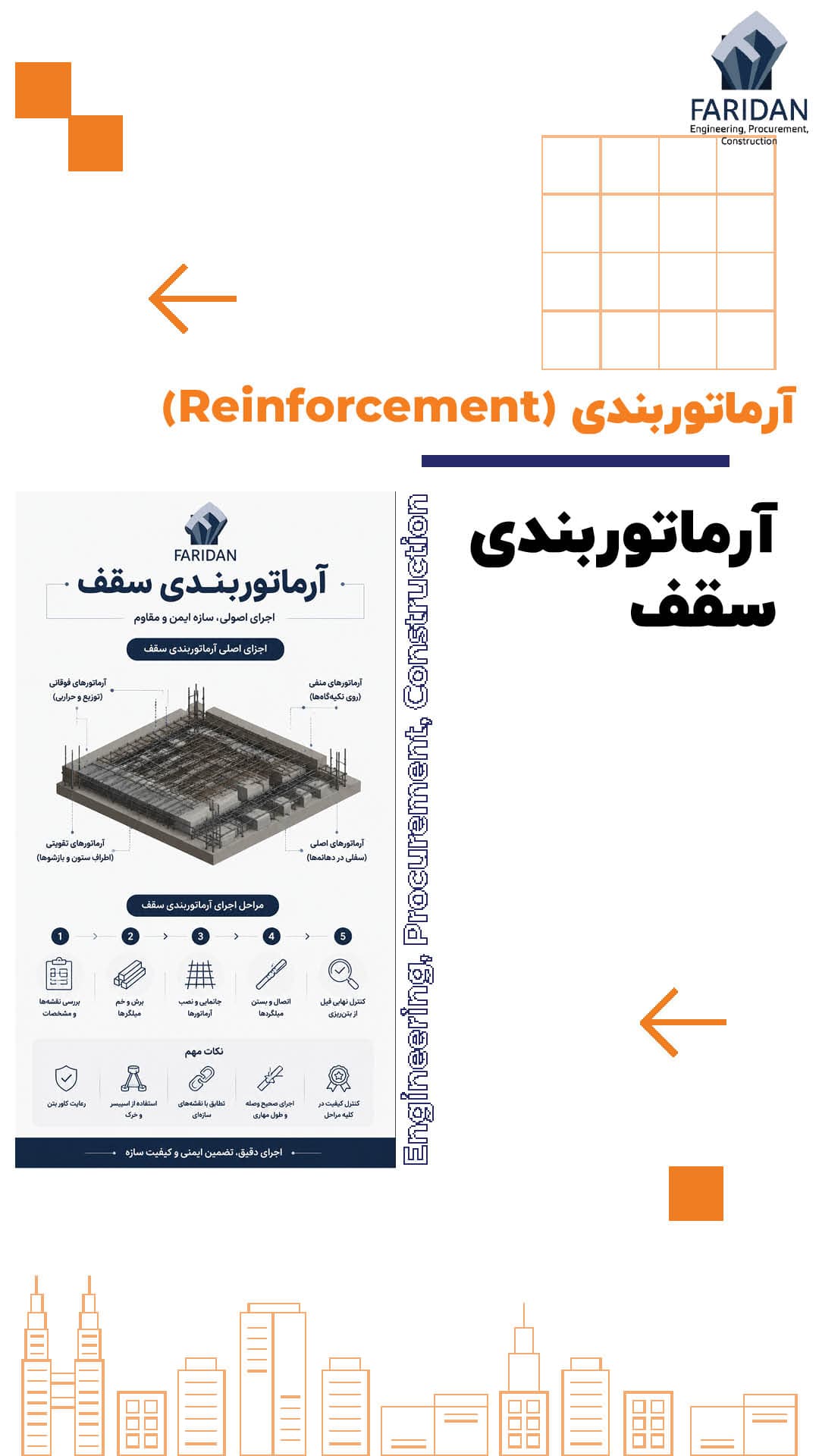

مراحل آرماتوربندی سقف

مراحل آرماتوربندی سقف وافل باید از قبل برنامه ریزی شوند. اگر اجرای سقف را بدون توالی مشخص پیش ببرید، تیم قالب بندی، آرماتوربند و تأسیسات وارد یک فضای مشترک می شوند و هر گروه مجبور می شود بخشی از کار گروه دیگر را باز کند یا جابه جا کند.

• مرحله نخست، بررسی نقشه و دیتیل های سازه است. سرپرست باید بداند جهت ریب ها چیست، میلگردهای پایین و بالا در هر جهت چه قطری دارند، تقویت های موضعی کجا قرار می گیرند و محدوده نواحی توپر چگونه تعریف شده است.
• مرحله دوم، کنترل شمع بندی و قالب زیرین است. تراز و پایداری سیستم قالب باید قبل از چیدن قالب های وافل تأیید شود.
• مرحله سوم، جانمایی دقیق قالب های وافل است. این مرحله باید با محورهای سازه هماهنگ باشد؛ زیرا قالب مسیر ریب را تعیین می کند.
• مرحله چهارم، اجرای آرماتورهای پایین ریب هاست. میلگردها در دو جهت طبق نقشه قرار می گیرند و فاصله از قالب باید با نگهدارنده مناسب تثبیت شود.
• مرحله پنجم، اجرای تقویت های فوقانی و آرماتورهای منفی روی تکیه گاه هاست. این میلگردها باید در محل، طول و تراز تعیین شده قرار گیرند.
• مرحله ششم، اجرای آرماتورهای نواحی توپر، اطراف ستون، پیرامون بازشوها و تیرهای مرزی است.
• مرحله هفتم، شبکه یا میلگردهای دال فوقانی اجرا می شود. این شبکه نباید در اثر رفت وآمد کارگران افت ارتفاع پیدا کند.
• مرحله هشتم، اجزای تأسیساتی، غلاف ها، بازشوها و قطعات مدفون کنترل می شوند.
• مرحله نهم، کاور، فاصله ها، وصله ها، طول مهاری و موقعیت تقویت ها بررسی می شوند.
• مرحله دهم، کنترل نهایی قبل از بتن ریزی انجام می شود.

این ترتیب در هر پروژه براساس روش اجرا تغییر می کند، اما اصل اصلی ثابت است: هیچ مرحله ای نباید به گونه ای انجام شود که دسترسی برای کنترل مرحله قبلی را از بین ببرد.

مطالعه موردی اجرایی

در یک ساختمان تجاری با آرماتوربندی اسلکت بتنی با مساحت سقف حدود ۲۲۰۰ مترمربع، تیم پروژه ابتدا کل سقف را یک جا آرماتورگذاری می کرد. بررسی نهایی چندین اصلاح گسترده را آشکار می کرد. سپس سقف به چهار زون تقسیم شد و مراحل آرماتوربندی سقف برای هر زون جداگانه کنترل شد. از آن مرحله به بعد، خطاها در همان چند ده متر ابتدایی هر زون شناسایی شدند و دوباره کاری پایان کار به شدت کاهش یافت.

نقشه خوانی در آرماتوربندی سقف وافل

نقشه خوانی در سقف وافل اهمیت بیشتری از بسیاری از سقف های متداول دارد. یک پلان به تنهایی تمام اطلاعات لازم برای اجرا را در اختیار شما قرار نمی دهد. باید پلان، مقاطع، دیتیل ها، General Notes و جداول تقویت را هم زمان بررسی کنید. در نقشه آرماتوربندی سقف وافل معمولاً چند گروه اطلاعات دیده می شود: میلگردهای طولی ریب ها، تقویت های بالا و پایین، آرایش اطراف ستون، شبکه دال فوقانی، محل بازشوها و جزئیات وصله و مهار.

یکی از اشتباهات رایج این است که گروه اجرا یک علامت اختصاری را براساس تجربه پروژه قبلی تفسیر می کند. این کار قابل قبول نیست. علامت های TOP، BOT، ADD، EW یا هر علامت دیگری باید مطابق Legend و توضیحات همان نقشه خوانده شوند. همچنین تعداد زیادی از جزئیات مهم در Section قرار دارد؛ مثلاً ارتفاع واقعی میلگرد نسبت به قالب، ضخامت دال رویه یا نحوه عبور میلگرد از ناحیه توپر.

مطالعه موردی اجرایی

در یک ساختمان آموزشی هفت طبقه، تیم آرماتوربندی محل تقویت فوقانی را از روی پلان اصلی تعیین کرده بود، اما طول دقیق میلگرد در مقطع جداگانه آمده بود. کنترل مشترک دفتر فنی و کارگاه قبل از بتن ریزی، اختلاف را آشکار کرد و تقویت ها اصلاح شدند. از آن پس، هر تیپ سقف قبل از اجرا با یک جلسه کوتاه نقشه خوانی تحویل تیم اجرایی شد.

کنترل قالب قبل از شروع آرماتوربندی وافل

اگر قالب های وافل در محل صحیح نباشند، حتی بهترین آرماتوربند هم نمی تواند سقف را مطابق طراحی اجرا کند. قالب ها هندسه ریب ها را می سازند و ریب ها همان مسیرهایی هستند که بخش عمده فولاد اصلی در آن ها قرار می گیرد. بنابراین قبل از شروع آرماتوربندی وافل، چند مورد باید کنترل شوند: فاصله قالب ها، محور ریب ها، فاصله قالب از ستون و تیر، محدوده ناحیه توپر، تراز قالب ها و پایداری شمع بندی.

کنترل فقط با نگاه کافی نیست. از متر، ریسمان، تراز و در پروژه های بزرگ از تجهیزات نقشه برداری استفاده کنید. خطای تجمعی قالب ها در یک دهانه بلند در انتهای کار خود را نشان می دهد. قالب ها همچنین باید در برابر بارهای اجرایی پایداری داشته باشند. وزن آرماتورها، نیروی کارگران، تجهیزات و بتن تازه همگی به سیستم قالب وارد می شوند.

مطالعه موردی اجرایی

در یک سقف وافل با دهانه های بلند، فاصله چند ردیف قالب در اثر تنظیم نادرست شمع بندی از ابتدا تا انتهای دهانه تغییر کرده بود. کنترل پیش از آرماتورگذاری این اختلاف را مشخص کرد. قالب ها دوباره تنظیم شدند و سپس آرماتوربندی سقف وافل آغاز شد. همین کنترل از اجرای چندین ریب با عرض نادرست جلوگیری کرد.

آرماتورهای پایین ریب چگونه اجرا می شوند؟

میلگردهای پایین ریب ها یکی از حیاتی ترین بخش های آرماتوربندی سقف وافل به حساب می آیند. در ناحیه میانی دهانه، همین میلگردها بخش عمده نیروهای کششی حاصل از خمش مثبت را بر عهده می گیرند. میلگرد باید دقیقاً داخل ریب و در همان موقعیتی که در نقشه مشخص شده قرار بگیرد. اگر بیش از حد بالا یا پایین برود، ارتفاع مؤثر عضو عوض می شود. اگر هم به دیواره قالب وافل نزدیک شود، کاور جانبی از بین می رود.

در محل تقاطع ریب های دو جهت کار سخت تر می شود. میلگردها باید طوری از روی یا زیر هم رد شوند که ارتفاع هر دو جهت دقیقاً مطابق نقشه حفظ شود. اینجا است که دقت در آرماتوربندی سقف اهمیت دوچندان پیدا می کند. مدیر پروژه باید مراقب باشد تیم اجرا برای آسان تر کردن تقاطع ها، میلگردها را از محور ریب بیرون نیندازد؛ چون هر انحراف کوچک می تواند کل عملکرد آرماتوربندی سقف وافل را تحت تأثیر قرار دهد.

مطالعه موردی اجرایی

در یک پارکینگ طبقاتی، چند میلگرد پایین در محل تقاطع دو ریب به کنار قالب فشار داده شده بودند تا بستن سیم آسان تر شود. کنترل پیش از شبکه فوقانی این موضوع را مشخص کرد. آرماتورها به محور ریب برگشتند و فاصله نگهدارنده ها نیز اصلاح شد.

 آرماتورهای رابط و برشی S و U در آرماتوربندی سقف وافل

در بعضی جزئیات اجرایی سقف وافل، علاوه بر میلگردهای طولی ریب و شبکه فوقانی، طراح از آرماتورهای رابط یا برشی با فرم هایی مانند S و U استفاده می کند تا براساس مدل سازه ای، پیوستگی موردنیاز بین بخش های مختلف قفسه آرماتور تأمین و رفتار ریب در برابر نیروهای طراحی شده کنترل شود. نکته ای که شما به عنوان مدیر پروژه باید جدی بگیرید این است که حضور این میلگردها یک قاعده ثابت برای تمام سقف های وافل نیست؛ نوع، شکل، قطر، تعداد و محل آن ها باید دقیقاً از نقشه سازه استخراج شود.

در آرماتوربندی سقف وافل، تغییر زاویه خم، کوتاه کردن شاخه های مهاری یا حذف یک رابط به دلیل دشواری نصب، هندسه ای را که طراح برای انتقال نیرو در نظر گرفته تغییر می دهد. همچنین میلگردهای S یا U باید به شکلی نصب شوند که در زمان تکمیل آرماتوربندی سقف، عبور بتن و امکان تراکم مناسب در ریب محدود نشود.

در یک ساختمان اداری با دهانه های بلند، تیم اجرایی در نخستین طبقه تعدادی از آرماتورهای U شکل را به دلیل تراکم ریب جابه جا کرده بود؛ کنترل دفتر فنی پیش از بتن ریزی مغایرت را آشکار کرد و میلگردها مطابق Detail مصوب بازآرایی شدند. از طبقه بعد، شکل این قطعات مستقیماً در لیستوفر تفکیک شد تا خطا در محل نصب تکرار نشود.

آرماتورهای فوقانی و تقویت های منفی

در آرماتوربندی سقف، تقویت های فوقانی روی تکیه گاه ها و اطراف ستون ها اهمیت ویژه ای دارند. این میلگردها به رفتار ناحیه لنگر منفی پاسخ می دهند و نباید صرفاً به عنوان «میلگرد اضافه» دیده شوند. محل شروع و پایان این تقویت ها، طول آن ها، تعداد و قطرشان بخشی از طراحی سازه است. تغییر طول برای کاهش پرت، جابه جایی برای عبور تأسیسات یا حذف یک میلگرد به دلیل تراکم زیاد، تصمیم مجاز کارگاهی نیست.

آرماتورهای فوقانی همچنین باید در تراز مناسب نگه داشته شوند. اگر در اثر رفت وآمد یا فشار شیلنگ بتن پایین بیفتند، عمق مؤثر آن ها تغییر می کند. برای جلوگیری از این مسئله، سیستم نگهدارنده و مسیر تردد باید قبل از بتن ریزی برنامه ریزی شود.

مطالعه موردی اجرایی

در یک برج مسکونی، کارگران پس از نصب شبکه فوقانی برای اجرای تأسیسات بارها از روی آرماتورها عبور کرده بودند. بازدید نهایی نشان داد بخشی از تقویت های منفی روی ستون ها پایین آمده اند. شبکه اصلاح شد و از طبقه بعد، مسیر تردد مشخص و استفاده از تخته های عبوری اجباری شد.

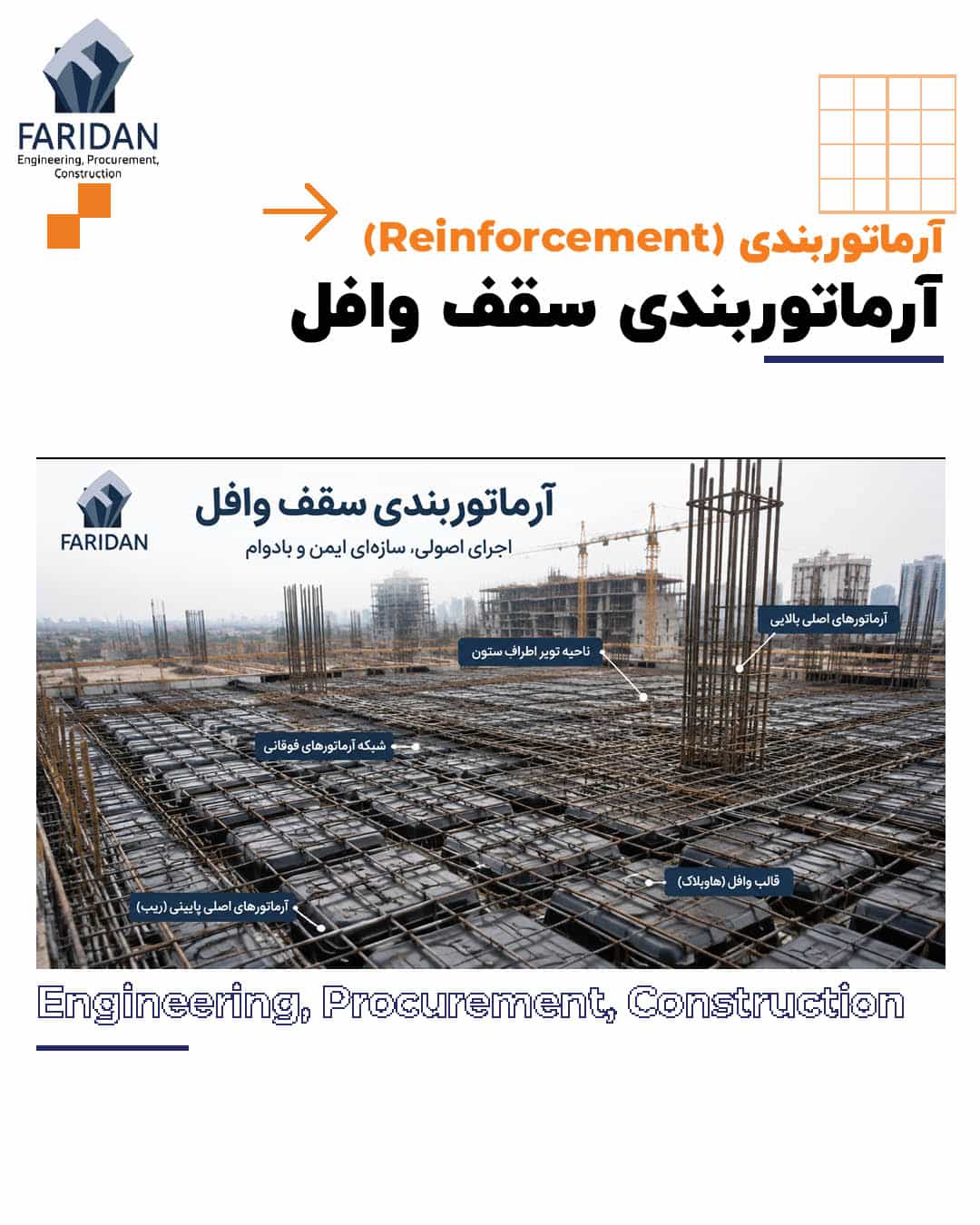

ناحیه توپر اطراف ستون در سقف وافل

نواحی توپر در سقف وافل را نباید یک فضای خالی از قالب بدانید. این بخش ها نقش مشخص سازه ای دارند و معمولاً در اطراف ستون ها، هسته یا نقاطی که تمرکز نیرو بالاست شکل می گیرند. در این مناطق، الگوی آرماتوربندی سقف وافل با ریب معمولی تفاوت دارد. تقویت های بالا و پایین، میلگردهای عبوری و شبکه دال باید براساس دیتیل اجرا شوند.

یکی از مهم ترین اشتباهات، ادامه دادن قالب وافل داخل محدوده Solid Zone است. این کار حجم بتن در ناحیه ای را که باید توپر باشد کاهش می دهد و هندسه طراحی شده را تغییر می دهد. مرز این نواحی باید پیش از چیدن قالب روی سطح مشخص شود و تیم قالب بندی بداند دقیقاً از کجا قالب وافل باید قطع شود.

مطالعه موردی اجرایی

در یک ساختمان اداری با چهار طبقه زیرزمین و ۹ طبقه مثبت که به روش تاپ دان توسط شرکت فریدان اجرا شد، در یکی از ستون ها یک ردیف قالب وارد ناحیه توپر شده بود. دفتر فنی پیش از اجرای کامل آرماتوربندی سقف محل را کنترل کرد و قالب اضافی حذف شد. از طبقه بعد، مرز Solid Zone روی قالب زیرین علامت گذاری شد و خطا تکرار نشد.

کنترل برش پانچ در ارتباط با آرماتوربندی سقف وافل

برش پانچ یکی از مهم ترین موضوعات در اتصال دال دوطرفه به ستون است. محاسبه آن وظیفه طراح است، اما اجرای صحیح جزئیات آن مستقیماً به کارگاه مربوط می شود. اگر طراح برای اطراف ستون ناحیه توپر، ضخامت بیشتر یا تقویت خاص تعیین کرده است، اجرای کامل آن بخش ضروری است. تیم اجرا نباید به دلیل دشواری آرماتورگذاری یا تداخل قالب، جزئیات را ساده کند. بازشوهای نزدیک ستون نیز بسیار حساس اند. ایجاد سوراخ نزدیک ستون می تواند مسیر انتقال برش را تغییر دهد و در نتیجه بازشو باید پیش از اجرا توسط طراح بررسی شود.

مطالعه موردی اجرایی

در یک مرکز تجاری، تأسیسات پیشنهاد ایجاد یک بازشو در نزدیکی ستون میانی را مطرح کرد. تیم سازه اجازه اجرای بازشو را قبل از بررسی نداد. بعد از بازنگری، محل بازشو تغییر کرد و تقویت های آرماتوربندی سقف وافل بدون دستکاری باقی ماندند.

کلاهک و تقویت های برشی اطراف ستون در آرماتوربندی سقف وافل

در مجاورت ستون، مسئله فقط افزایش تعداد میلگردهای بالا نیست؛ نحوه انتقال مجموعه نیروها بین ستون و سیستم کف، این قسمت را به یکی از تخصصی ترین نقاط آرماتوربندی سقف وافل تبدیل می کند. در برخی طرح ها، مهندس سازه علاوه بر ناحیه توپر، تقویت های ویژه برشی، آرماتورهای عرضی یا جزئیاتی شبیه کلاهک را برای افزایش ظرفیت اتصال و کنترل رفتار ناحیه ستون مشخص می کند.

این جزئیات را نباید با Solid Zone یکی دانست؛ ناحیه توپر به هندسه و حجم بتن مربوط است، در حالی که تقویت برشی به آرایش فولادی مشخصی مربوط می شود که طراح براساس نیروهای واقعی اتصال تعیین کرده است. بنابراین هنگام کنترل آرماتوربندی سقف در اطراف ستون، فقط مرز قالب های وافل را اندازه نگیرید؛ نوع آرماتور برشی، نحوه مهار، ارتباط آن با میلگردهای فوقانی و پایین و تداخل آن با آرماتورهای ستون را نیز کنترل کنید.

در یک ساختمان بلندمرتبه دارای چهار طبقه منفی و سیزده طبقه مثبت، تراکم آرماتور در یکی از ستون های داخلی باعث شده بود نصب بخشی از تقویت های برشی دشوار شود. تیم اجرا به جای تغییر خودسرانه جزئیات، ترتیب نصب قفسه ستون، تقویت های سقف و شبکه فوقانی را بازطراحی اجرایی کرد و پس از تأیید دفتر فنی، آرماتوربندی سقف وافل بدون حذف هیچ جزء سازه ای تکمیل شد.

اختلاف مقاومت بتن ستون و سقف؛ جزئیاتی فراتر از آرماتورگذاری معمول

در ساختمان های مرتفع و ستون های پرنیرو، گاهی مقاومت فشاری بتن ستون از مقاومت بتن سیستم کف بیشتر انتخاب می شود. در چنین شرایطی، ناحیه ای که نیروی محوری ستون باید از میان ضخامت سقف عبور کند به یک جزئیات مهم طراحی تبدیل می شود و دیگر نمی توان اتصال ستون و سقف را صرفاً از دید آرماتوربندی سقف وافل بررسی کرد.

طراح براساس ضابطه حاکم پروژه مشخص می کند انتقال نیرو در این محدوده چگونه تأمین شود و آیا به جزئیات ویژه بتن ریزی، محصورشدگی یا تقویت اتصال نیاز است. اهمیت اجرایی موضوع برای شما اینجاست که تیم کارگاه نباید اختلاف رده بتن ستون و سقف را موضوعی صرفاً مربوط به سفارش بتن بداند؛ مرز بتن ها، توالی بتن ریزی و جزئیات آرماتور اتصال باید پیش از اجرا با یکدیگر هماهنگ شوند.

هرگونه تغییر در این نقطه نیازمند نظر مهندس طراح است. در یک برج بتنی با چند طبقه زیرزمین، بتن ستون های اصلی مقاومت طراحی بالاتری نسبت به بتن سقف داشت. پیش از اجرای آرماتوربندی سقف طبقه، تیم فنی جزئیات اتصال و توالی بتن ریزی را مشخص کرد و محدوده موردنظر به صورت مستقل در چک لیست بتن ریزی ثبت شد. این هماهنگی اجازه نداد اختلاف مشخصات دو بتن در روز اجرا به تصمیمی لحظه ای و پرریسک تبدیل شود.

آرماتوربندی سقف دال بتنی

آرماتوربندی سقف دال بتنی از نظر اصول کلی با سقف وافل اشتراک دارد، اما از نظر هندسه و جزئیات اجرایی تفاوت جدی دارد. در دال توپر، بتن در کل ضخامت سقف پیوسته است و آرماتورها در سطح گسترده تری توزیع می شوند. در سقف وافل، بتن بین ریب ها حذف شده و مسیر نیرو تا حد زیادی از طریق ریب ها و دال فوقانی شکل می گیرد. بنابراین میلگردهای اصلی باید دقیقاً داخل ریب ها قرار بگیرند.

در آرماتوربندی سقف دال بتنی معمولاً شبکه پایین و بالا روی سطحی یکنواخت تر اجرا می شود. در وافل، قالب های حفره ساز بین ریب ها قرار دارند و آرماتوربند باید میلگردها را بین آن ها جانمایی کند. همین مسئله کنترل کاور و فاصله را پیچیده تر می کند. در دال توپر یک اسپیسر زیر شبکه قرار می گیرد، اما در وافل باید هم کاور کف ریب، هم فاصله جانبی و هم ارتفاع شبکه فوقانی کنترل شود.

تفاوت دیگر در نواحی اطراف ستون است. در دال توپر، کل سطح بتن پیوسته است، اما در وافل معمولاً ناحیه توپر مشخصی پیرامون ستون شکل می گیرد. از دید برنامه ریزی نیز تفاوت مهم است. در آرماتوربندی سقف دال بتنی، بعد از قالب بندی سطح، شبکه گذاری نسبتاً مستقیم تر آغاز می شود. در وافل، ابتدا قالب های حفره ساز و هندسه ریب باید تأیید شوند.

مطالعه موردی اجرایی

در یک پروژه چندساختمانی، یک بلوک از دال توپر و بلوک دیگر از سقف وافل استفاده می کرد. تیم پیمانکار ابتدا زمان مشابهی برای آرماتوربندی سقف هر دو سیستم در نظر گرفته بود. در عمل سقف وافل به کنترل قالب و هماهنگی بیشتری نیاز داشت. برنامه زمان بندی اصلاح شد و برای سقف وافل مرحله مستقل کنترل قالب و زون بندی آرماتورگذاری در نظر گرفته شد.

آرماتوربندی وافل

آرماتوربندی وافل را باید یک فرآیند هماهنگ میان قالب، فولاد و بتن بدانید. اگر هرکدام از این سه بخش جدا از دیگری مدیریت شود، کیفیت نهایی سقف کاهش پیدا می کند.

• اولین اصل، حفظ محور ریب هاست. هر میلگرد اصلی باید در مسیر ریب طراحی شده قرار گیرد.
• اصل دوم، حفظ تراز آرماتورهاست. میلگرد پایین باید کاور مناسب داشته باشد و آرماتور بالا نباید در اثر تردد پایین بیاید.
• اصل سوم، رعایت نواحی خاص است. اطراف ستون ها، بازشوها، تیرهای پیرامونی و نقاط تمرکز بار معمولاً جزئیات تقویتی ویژه دارند.
• اصل چهارم، هماهنگی تأسیسات است. مسیر لوله ها و غلاف ها باید قبل از تکمیل آرماتوربندی وافل تعیین شود.
• اصل پنجم، کنترل قابلیت بتن ریزی است. تراکم میلگرد باید به شکلی باشد که بتن بتواند ریب را پر کند و ویبره به تمام نقاط دسترسی داشته باشد.

در پروژه هایی که این پنج اصل به شکل سیستماتیک کنترل می شوند، کیفیت سقف قابل پیش بینی می شود. در پروژه هایی که هر تیم مستقل از دیگری کار می کند، اصلاحات در روز بتن ریزی آغاز می شوند.

مطالعه موردی اجرایی

در یک پروژه تجاری ۱۲ طبقه، اولین سقف با تداخل زیاد میان تأسیسات و آرماتوربندی وافل روبه رو شد. از سقف بعد، یک جلسه هماهنگی قبل از شروع هر طبقه برگزار شد و مسیر بازشوها و رایزرها تثبیت شد. همین تغییر باعث شد تعداد اصلاحات آرماتور در سقف های بعدی به طور محسوسی کاهش پیدا کند.

آرماتورهای دال فوقانی سقف وافل

روی ریب های سقف وافل یک لایه دال بتنی قرار دارد. این دال نیز براساس طراحی به آرماتور نیاز دارد و نباید تصور کنید که وجود میلگردهای ریب برای کل سقف کافی است. این آرماتورها در توزیع نیرو، کنترل ترک های ناشی از جمع شدگی و حرارت و تکمیل رفتار دوطرفه سیستم نقش دارند.

در اجرا، شبکه فوقانی باید در ارتفاع صحیح قرار گیرد. اگر شبکه روی قالب وافل بخوابد یا در اثر تردد پایین بیاید، موقعیت واقعی آن با نقشه متفاوت می شود. برای این بخش باید نگهدارنده های کافی در نظر گرفته شود و مسیر حرکت نیروها روی سقف محدود شود.

مطالعه موردی اجرایی

در یک سقف وافل حدود ۱۸۰۰ مترمربع، بعد از فعالیت تیم برق مشخص شد بخشی از شبکه فوقانی در چند ناحیه پایین آمده است. تیم QC قبل از بتن ریزی تراز شبکه را اصلاح کرد و در سقف بعد راهروی مشخص برای عبور نیروها در نظر گرفت.

اسپیسر، خرک و نگهدارنده های شبکه

در آرماتوربندی سقف وافل، نگهدارنده ها به اندازه خود میلگرد اهمیت دارند. وظیفه آن ها این است که شبکه را در تراز طراحی شده نگه دارند.در ریب ها، میلگردهای پایین باید از قالب فاصله داشته باشند. در شبکه فوقانی نیز آرماتور باید در ارتفاع تعیین شده تثبیت شود.

استفاده از نگهدارنده کم یا نامناسب باعث می شود شبکه تحت وزن کارگران تغییر شکل دهد. این مسئله به خصوص در روز بتن ریزی شدیدتر است؛ زیرا شیلنگ بتن و تجهیزات نیز روی سقف حرکت می کنند. فاصله نگهدارنده ها را نباید با حدس تعیین کرد. سیستم باید به اندازه ای پایدار باشد که شبکه در طول عملیات موقعیت خود را حفظ کند.

مطالعه موردی اجرایی

در یک ساختمان مسکونی ۱۴ طبقه، بازدید پیش از بتن ریزی نشان داد فاصله برخی نگهدارنده ها در شبکه فوقانی زیاد است. وقتی کارگران از روی شبکه عبور می کردند، میلگردها خم می شدند. نگهدارنده ها افزایش پیدا کردند و شبکه دوباره تراز شد.

وصله میلگرد در آرماتوربندی سقف

وصله بخشی از طراحی است، نه یک تصمیم برای مصرف قطعات باقی مانده میلگرد. محل وصله باید مطابق نقشه و ضوابط پروژه باشد. اگر تعداد زیادی وصله در یک نقطه جمع شوند، تراکم آرماتور بالا می رود و فضای بتن ریزی محدود می شود. در ریب های وافل این مسئله اهمیت بیشتری دارد، چون عرض ریب محدود است. تراکم بیش از حد فولاد در یک ریب، بتن ریزی و ویبره را دشوار می کند. لیستوفر باید به گونه ای تهیه شود که طول میلگردها و محل وصله با طراحی هماهنگ باشند.

مطالعه موردی اجرایی

در یک پروژه اداری، لیست برش اولیه باعث تجمع وصله در چند ریب مجاور شده بود. دفتر فنی قبل از اجرای آرماتوربندی سقف وافل لیستوفر را اصلاح کرد و محل وصله ها طبق دیتیل بازتنظیم شد.

طول مهاری در سقف وافل

میلگرد زمانی وظیفه خود را کامل انجام می دهد که بتواند نیرو را به بتن منتقل کند. طول مهاری یکی از اصلی ترین ابزارهای تحقق همین هدف است. در انتهای ریب، محل اتصال به تیر یا ناحیه ستون، این موضوع اهمیت بیشتری دارد. کارگاه نباید به دلیل محدودیت فضا یا تداخل با یک قطعه تأسیساتی، میلگرد را کوتاه کند. این تصمیم باید به تیم طراحی ارجاع شود. طول مهاری به عوامل مختلفی مانند قطر میلگرد، مقاومت بتن، شرایط قرارگیری و نوع عضو وابسته است. بنابراین استفاده از یک عدد ثابت برای تمام سقف ها روش درستی نیست.

مطالعه موردی اجرایی

در یک ساختمان اداری، مسیر یک کانال تأسیساتی با انتهای میلگردهای ریب تداخل داشت. پیمانکار به جای کوتاه کردن میلگرد، مسیر کانال را با تیم MEP اصلاح کرد و طول مهاری آرماتوربندی سقف حفظ شد.

بازشوهای تأسیساتی در سقف وافل

بازشوها یکی از پرچالش ترین موضوعات آرماتوربندی سقف وافل هستند. در سقف وافل، یک بازشو ممکن است دقیقاً روی ریب اصلی، نزدیک ستون یا در محدوده تقویت قرار گیرد. هیچ تیم تأسیساتی نباید بعد از تکمیل آرماتور تصمیم بگیرد برای عبور لوله یک میلگرد یا ریب را قطع کند. محل تمام رایزرها، داکت ها، دریچه ها و بازشوهای بزرگ باید قبل از آرماتورگذاری هماهنگ شود. در پروژه های بزرگ، هماهنگی سه بعدی و Clash Detection ارزش بالایی دارد، چون بسیاری از تداخل ها قبل از رسیدن به کارگاه مشخص می شوند.

مطالعه موردی اجرایی

در یک ساختمان بیمارستانی، تعداد زیاد رایزرها با چند ریب اصلی تداخل داشت. تیم BIM قبل از اجرا چند بازشو را جابه جا کرد و مسیر تأسیسات تغییر یافت. آرماتوربندی سقف وافل بدون بریدن ریب ها انجام شد.

آرماتورهای اطراف بازشو

وقتی یک بازشو در سقف ایجاد می شود، طراح در بسیاری از موارد برای اطراف آن تقویت مشخصی در نظر می گیرد. این تقویت ها نباید براساس تجربه شخصی آرماتوربند تعیین شوند. مقدار، جهت و طول آن ها بخشی از طراحی است. در سقف وافل، بازشو ممکن است یک یا چند ریب را تحت تأثیر قرار دهد و همین مسئله حساسیت را افزایش می دهد. بهترین روش این است که بازشوها قبل از شروع اجرا روی قالب مشخص شوند و دیتیل تقویتی در کنار آن ها در اختیار تیم قرار گیرد.

مطالعه موردی اجرایی

در یک ساختمان اقامتی، یک بازشوی مکانیکی روی مسیر یکی از ریب ها قرار داشت. دفتر فنی قبل از اجرا موضوع را به طراح منتقل کرد. بازشو کمی جابه جا شد و دیتیل تقویتی جدید صادر شد. تیم آرماتوربندی سقف بعد از دریافت دیتیل کار را ادامه داد.

تیرهای پیرامونی و اتصال ریب ها

در بسیاری از سقف های وافل، ریب ها به تیرهای پیرامونی یا تیرهای داخلی متصل می شوند. این ناحیه معمولاً یکی از متراکم ترین قسمت های سقف است. آرماتورهای طولی تیر، خاموت ها، میلگردهای ریب و تقویت های فوقانی هم زمان در فضای محدودی قرار می گیرند. اگر توالی نصب درست نباشد، گروه اجرا مجبور می شود بخشی از آرماتورهای نصب شده را باز کند. برای پروژه های بزرگ، اجرای یک Mock-up از اتصال تیر و وافل بسیار مفید است. این نمونه کمک می کند ترتیب نصب، فضای واقعی و دسترسی بتن ریزی بررسی شود.

مطالعه موردی اجرایی

در یک ساختمان دانشگاهی، اتصال ریب ها به تیر پیرامونی در اولین پنل بسیار متراکم شد. تیم پروژه یک اتصال نمونه را باز کرد و توالی نصب را تغییر داد. ابتدا قفسه تیر و سپس آرماتورهای ریب طبق ترتیب جدید اجرا شدند و سرعت کار در بقیه طبقه افزایش یافت.

تفاوت وافل یک طرفه و دوطرفه در آرماتورگذاری

نوع سیستم سقف تعیین می کند ریب ها چگونه بار را منتقل می کنند. در سیستم دوطرفه، ریب ها در دو جهت در انتقال بار مشارکت دارند.  در نتیجه، آرماتوربندی وافل باید دقیقاً با مسیر بار سازگار باشد. صرف شکل ظاهری قالب برای تعیین جهت اصلی کافی نیست. در سقف یک طرفه، بخش عمده انتقال بار در یک جهت انجام می شود و آرایش تقویت ها نیز با آن هماهنگ می شود. طراح سازه این رفتار را در محاسبات تعیین می کند و تیم اجرا باید بدون تغییر آن را اجرا کند.

مطالعه موردی اجرایی

در یک پروژه چندمنظوره، پیمانکار جدید تصور کرده بود تمام ریب های دو جهت باید تقویت یکسان داشته باشند. بررسی نقشه نشان داد مقادیر تقویت در دو جهت متفاوت است. کار قبل از ادامه متوقف و تیم اجرایی دوباره توجیه شد.

میلگردهای حرارتی و جمع شدگی

وجود ریب های مسلح به این معنا نیست که دال فوقانی به آرماتور کنترل ترک نیاز ندارد. جمع شدگی بتن و تغییرات دما در سطح سقف تنش ایجاد می کنند و شبکه دال فوقانی براساس طراحی در کنترل این رفتار نقش دارد. این میلگردها باید در فاصله و تراز تعیین شده اجرا شوند. جابه جایی برای عبور لوله یا حذف بخشی از شبکه قابل قبول نیست.

مطالعه موردی اجرایی

در یک پارکینگ چندطبقه، تیم تأسیسات برای نصب چند جعبه برق بخشی از شبکه بالایی را کنار زده بود. کنترل نهایی آرماتوربندی سقف مغایرت را مشخص کرد. قطعات تأسیساتی جابه جا و شبکه به وضعیت طراحی بازگردانده شد.

توالی اجرای تأسیسات و آرماتوربندی سقف وافل

بزرگ ترین دشمن اجرای منظم، حضور هم زمان چند تیم بدون برنامه روی یک زون است. مسیر تأسیسات باید قبل از تکمیل آرماتوربندی سقف وافل مشخص شود. قطعات مدفون و بازشوها باید در مرحله مناسب نصب شوند و سپس شبکه نهایی بسته شود. اگر برق کار یا مکانیک بعد از تکمیل شبکه وارد شود و برای عبور تجهیزات آرماتورها را باز کند، کنترل قبلی شما عملاً بی اثر می شود.

مطالعه موردی اجرایی

در یک ساختمان اداری پرتراکم، تأسیسات پس از تکمیل شبکه وارد سقف می شد و بخش هایی از آرماتور را باز می کرد. مدیریت پروژه از طبقه سوم به بعد توالی تحویل زون را تغییر داد و فعالیت های MEP قبل از کنترل نهایی آرماتوربندی سقف انجام شدند.

تراکم آرماتور و امکان بتن ریزی

آرماتور بیشتر همیشه به معنی اجرای بهتر نیست. اگر طراحی در یک ناحیه فولاد زیادی نیاز دارد، کارگاه باید بررسی کند که بتن چگونه از میان آن عبور می کند. در نواحی اطراف ستون، تیرهای مرزی و بازشوها تراکم آرماتور بالا می رود. اگر فضای کافی برای عبور بتن و ویبراتور وجود نداشته باشد، این موضوع باید قبل از بتن ریزی حل شود. راه حل، کنارزدن میلگرد هنگام بتن ریزی نیست.

مطالعه موردی اجرایی

در یک ساختمان بلندمرتبه، اتصال سقف وافل به دیوار هسته بسیار متراکم بود. تیم پروژه قبل از بتن ریزی مسیر ورود بتن و ویبراتور را بررسی کرد و توالی بتن ریزی را تنظیم کرد. این برنامه ریزی مانع تغییر موقعیت آرماتورها در زمان بتن ریزی شد.

کنترل نهایی قبل از بتن ریزی

قبل از اینکه بتن ریزی شروع شود، آرماتوربندی سقف وافل باید از پایه و اساس زیر ذره بین قرار بگیرد. این کار را نمی شود گذاشت برای چند دقیقه مانده به رسیدن اولین تراک بتن. باید تک تک موارد چک شود: قطر و تعداد میلگردها، مسیر درست ریب ها، تقویت های بالا و پایین، نواحی توپر، کاور، اسپیسر، وصله ها، مهارها، بازشوها، قطعات مدفون، مسیر تأسیسات و تمیزی کامل قالب.

فقط ظاهر درست شبکه کافی نیست. پایداری آن موقع بتن ریزی هم حیاتی است. اگر شبکه فقط موقع بازدید سر جایش باشد اما با اولین رفت وآمد کارگران جابه جا شود، یعنی کنترل شما ناقص مانده و آرماتوربندی سقف عملاً از دست رفته است.

مطالعه موردی اجرایی

در یک سقف بزرگ تجاری، بازدید نهایی نشان داد بخشی از تقویت های اطراف بازشو بعد از فعالیت تأسیسات جابه جا شده اند. بتن ریزی آن زون متوقف شد و شبکه اصلاح شد. از سقف بعد، تحویل مشترک سازه و تأسیسات قبل از ورود بتن اجباری شد.

بتن ریزی سقف وافل چگونه بر آرماتورها اثر می گذارد؟

بتن ریزی مرحله ای است که تمام زحمت آرماتوربندی سقف را آزمایش می کند. فشار بتن تازه، حرکت شیلنگ، حضور کارگران و ویبره می توانند آرماتورها را جابه جا کنند. به همین دلیل باید پیش از بتن ریزی مسیر حرکت کارگران مشخص شود. شیلنگ پمپ نباید مستقیماً روی شبکه رها شود و ویبراتور نیز نباید برای کنارزدن میلگرد استفاده شود. ریزش بتن باید به گونه ای باشد که ریب ها کاملاً پر شوند و فضای خالی باقی نماند.

مطالعه موردی اجرایی

در یک پروژه اداری، هنگام بتن ریزی اولین سقف، شیلنگ پمپ روی شبکه فوقانی کشیده می شد و چند آرماتور حرکت کردند. در سقف بعد، مسیر شیلنگ با نیروی کمکی کنترل شد و چند سکوی موقت برای رفت وآمد در نظر گرفته شد.

اشتباهات رایج در آرماتوربندی سقف وافل

اشتباهات رایج در آرماتوربندی سقف وافل معمولاً از جایی شروع می شوند که فرآیند کنترل درست تعریف نشده باشد. در بسیاری از پروژه ها همین خطاها بارها تکرار می شوند و نتیجه نهایی را از نقشه فاصله می دهند.

رایج ترین موارد این ها هستند: اجرای قالب بدون کنترل قبلی محورها، کار با نقشه های قدیمی، جابه جایی میلگرد برای رد کردن تأسیسات، حذف تقویت های موضعی، خوابیدن شبکه فوقانی، وصله در جای نامناسب، ادامه قالب داخل ناحیه توپر، برش ریب برای ایجاد بازشو و کنترل دیرهنگام کل مجموعه. وجه مشترک تقریباً همه این موارد، ضعف در فرآیند کار است؛ نه کیفیت مصالح. مدیر پروژه باید سیستمی بچیند که هر خطا همان مرحله اول کشف شود و به مراحل بعدی نرسد.

اشتباه رایج	توضیح مختصر	راه حل عملی
اجرای قالب قبل از کنترل محور	ریب ها از جای درست خارج می شوند و کل آرماتوربندی سقف وافل به هم می ریزد	قبل از شروع قالب بندی، محور ریب ها را با نقشه و ابزار دقیق کنترل و تأیید کنید
استفاده از نقشه قدیمی	میلگردها و تقویت ها طبق نسخه منسوخ اجرا می شوند	فقط آخرین نسخه تأییدشده نقشه را در کارگاه نگه دارید و نسخه های قبلی را جمع کنید
جابه جایی میلگرد برای عبور تأسیسات	کاور و ارتفاع مؤثر عضو تغییر می کند	مسیر تأسیسات را از قبل با تیم سازه هماهنگ کنید و در صورت نیاز از نقشه اصلاحی استفاده کنید
حذف تقویت موضعی	نواحی تکیه گاهی و اطراف ستون ضعیف می شوند	تقویت های موضعی را در چک لیست جداگانه قرار دهید و قبل از بتن ریزی دوباره بررسی کنید
خوابیدن شبکه فوقانی	شبکه از تراز طراحی پایین می آید و عملکرد دال رویه مختل می شود	اسپیسرهای کافی و پایدار استفاده کنید و پایداری شبکه را موقع رفت وآمد کارگران هم کنترل کنید
وصله در محل نامناسب	ظرفیت کششی یا فشاری در نقطه حساس کاهش می یابد	محل وصله ها را دقیقاً مطابق نقشه مشخص کنید و از وصله در وسط دهانه یا نواحی با تنش بالا خودداری کنید
ادامه قالب داخل ناحیه توپر	ناحیه توپر اطراف ستون ناقص اجرا می شود	مرز ناحیه توپر را روی قالب علامت بزنید و قبل از آرماتورگذاری آن را تأیید کنید
برش ریب برای بازشو	ریب اصلی قطع می شود و مسیر نیرو به هم می خورد	بازشوها را از قبل در نقشه مشخص کنید و در صورت اجبار، تقویت جایگزین را طبق نظر طراح اجرا کنید
کنترل دیرهنگام	خطاها بعد از بتن ریزی کشف می شوند و اصلاح سخت یا غیرممکن می گردد	یک مرحله مستقل بازرسی آرماتوربندی سقف قبل از بتن ریزی تعریف کنید و بدون تأیید کتبی اجازه بتن ریزی ندهید

با پیاده سازی این کنترل ها، احتمال تکرار خطاها در آرماتوربندی سقف وافل به شدت کاهش پیدا می کند و سازه نهایی به همان چیزی نزدیک می شود که طراح در نظر داشته است.

مطالعه موردی اجرایی

در یک مجتمع چندبلوک، کنترل فقط روز بتن ریزی انجام می شد و سقف ها مرتب با تأخیر تحویل می شدند. پروژه کنترل را به سه مرحله تقسیم کرد: بعد از قالب وافل، بعد از آرماتورگذاری اصلی و قبل از بتن ریزی. حجم اصلاحات روز بتن به شدت کاهش یافت.

کنترل کیفیت مرحله ای آرماتوربندی سقف

کنترل مرحله ای یکی از مؤثرترین ابزارهای مدیریت آرماتوربندی سقف وافل است.

1. مرحله اول، کنترل قالب و محور ریب هاست.
2. مرحله دوم، کنترل آرماتورهای پایین و نواحی توپر است.
3. مرحله سوم، کنترل آرماتورهای فوقانی و شبکه دال است.
4. مرحله چهارم، کنترل تأسیسات و بازشوهاست.
5. مرحله پنجم، بازرسی نهایی قبل از بتن ریزی است.

این ساختار اجازه نمی دهد خطای یک تیپ در صدها متر سقف تکرار شود.

مطالعه موردی اجرایی

در یک ساختمان ۱۱ طبقه، میلگرد یکی از تیپ های ریب در اولین دهانه اشتباه اجرا شده بود. چون QC همان دهانه اول را کنترل کرد، اشتباه قبل از تکرار در ده ها ریب شناسایی شد و تیم اجرایی اصلاح شد.

مستند سازی آرماتوربندی سقف وافل

بعد از بتن ریزی دیگر بیشتر میلگردهای سقف دیده نمی شوند. بنابراین مستندسازی قبل از بتن ریزی اهمیت زیادی دارد. از ناحیه ستون، بازشوها، تقویت های خاص، تیرهای مرزی و نقاطی که بعداً قابل مشاهده نیستند عکس بگیرید. شماره نقشه، Revision، زون و تاریخ را ثبت کنید. این اطلاعات در صورت ایجاد سؤال فنی بعدی ارزش زیادی دارند.

مطالعه موردی اجرایی

در یک مجتمع اداری، چند ماه بعد درباره محل تقویت اطراف یک بازشو سؤال ایجاد شد. تیم پروژه با تصاویر قبل از بتن ریزی و چک لیست زون وضعیت را بررسی کرد و نیازی به آزمایش مخرب ایجاد نشد.

استانداردها و ضوابط آرماتوربندی سقف

در پروژه های ایران، نقشه های مصوب، مشخصات فنی، مبحث نهم مقررات ملی ساختمان و آیین نامه بتن ایران از اسناد اصلی هستند. در پروژه هایی که از ضوابط بین المللی استفاده می کنند، آیین نامه های ACI و استانداردهای مرتبط نیز در طراحی و اجرا مورد استفاده قرار می گیرند. اما یک اصل مهم را فراموش نکنید: هیچ مقاله ای جای نقشه پروژه را نمی گیرد. قطر میلگرد، فاصله، طول مهاری، وصله، ضخامت دال، ابعاد ریب و کاور باید از مدارک لازم الاجرای همان پروژه استخراج شوند.

مدیریت هزینه آرماتوربندی سقف وافل

هزینه واقعی فقط وزن میلگرد نیست. برش و خم، پرت، حمل، نیروی انسانی، اسپیسر، سیم، کنترل، دوباره کاری و تأخیر نیز هزینه دارند. یکی از بزرگ ترین منابع اتلاف، تغییرات دیرهنگام تأسیسات است. اگر شبکه باز شود و دوباره بسته شود، هم نیروی انسانی از دست می رود و هم برنامه زمان بندی عقب می افتد. همچنین لیستوفر دقیق می تواند پرت را کاهش دهد و سرعت نصب را افزایش دهد.

مطالعه موردی اجرایی

در یک پروژه ۱۵ طبقه، میلگردهای هر زون ابتدا بدون کدگذاری وارد سقف می شدند. بعد از اجرای سیستم بسته بندی بر اساس طبقه، زون و تیپ ریب، زمان جست وجو و انتقال میلگرد کاهش یافت و بهره وری آرماتوربندی سقف وافل افزایش پیدا کرد.

چگونه سرعت اجرای سقف وافل را بالا ببریم بدون اینکه کیفیت افت کند؟

سرعت واقعی از نظم می آید. قبل از شروع سقف، نقشه و بازشوها را نهایی کنید. قالب ها را با نقشه برداری کنترل کنید. میلگردها را بر اساس زون دسته بندی کنید. تیم تأسیسات را قبل از تکمیل شبکه وارد کنید. QC را هم زمان با پیشرفت کار انجام دهید. در پروژه های تکرارشونده، اولین سقف باید به عنوان طبقه یادگیری مدیریت شود. مشکلات اجرایی را ثبت کنید و فرآیند طبقات بعد را اصلاح کنید.

مطالعه موردی اجرایی

در یک ساختمان ۱۲ طبقه، چرخه اجرای اولین سقف وافل ۱۷ روز طول کشید. بعد از اصلاح توالی قالب بندی، آرماتورگذاری و تأسیسات، چرخه سقف های مشابه به طور محسوسی کاهش یافت بدون اینکه مراحل کنترل حذف شوند.

مدیر پروژه در آرماتوربندی سقف وافل چه وظیفه ای دارد؟

مدیر پروژه قرار نیست شخصاً تمام سیم های آرماتور را بررسی کند. وظیفه او ساختن یک فرآیند قابل اعتماد است. آخرین نقشه باید در کارگاه باشد. بازشوها باید قبل از اجرا مشخص شده باشند. قالب باید قبل از میلگرد تحویل شود. QC باید مرحله ای باشد. تأسیسات نباید آرماتور را بدون مجوز تغییر دهند. اگر این سیستم درست کار کند، کیفیت آرماتوربندی وابسته به حافظه یک فرد نمی ماند.

اهمیت برنامه ریزی توالی عملیات در پروژه هایی که با روش تاپ داون اجرا می شوند بیشتر است؛ زیرا اجرای هم زمان یا مرحله بندی شده اجزای سازه در ترازهای مختلف، هماهنگی دقیق آرماتوربندی سقف با ستون ها، دیوارهای سازه ای و مراحل بتن ریزی را ضروری می کند.

جمع بندی؛ آرماتوربندی سقف وافل جایی است که هندسه سقف به رفتار سازه تبدیل می شود

آرماتوربندی سقف وافل را نباید مرحله ای ساده میان قالب بندی و بتن ریزی بدانید. این بخش تعیین می کند میلگردهای طراحی شده واقعاً در چه محل، تراز و جهت قرار می گیرند. اگر قالب وافل درست باشد اما میلگرد در محور ریب نباشد، اجرای صحیح نیست. اگر میلگردها درست باشند اما ناحیه توپر ستون اشتباه اجرا شود، طرح ناقص می شود. اگر همه چیز صحیح باشد اما تأسیسات بخشی از شبکه را قبل از بتن ریزی جابه جا کنند، کنترل قبلی از بین می رود.

بنابراین شما باید آرماتوربندی سقف را یک فرآیند پیوسته از نقشه تا بتن ریزی ببینید. مدیر پروژه ای که قبل از شروع سقف این فرآیند را طراحی می کند، کیفیت بالاتر، دوباره کاری کمتر و چرخه اجرای قابل پیش بینی تری به دست می آورد.

سوالات متداول درباره آرماتوربندی سقف وافل

1. آرماتوربندی سقف وافل از کجا شروع می شود؟

از بررسی نقشه، دیتیل ها، جهت ریب ها و نواحی توپر آغاز می شود. سپس قالب ها کنترل و بعد آرماتورهای پایین، تقویت های فوقانی و شبکه دال اجرا می شوند.

2. مهم ترین میلگرد در سقف وافل کدام است؟

یک میلگرد واحد را نمی توان مهم تر از همه دانست. میلگردهای پایین ریب، تقویت های منفی، آرماتورهای اطراف ستون و شبکه دال هرکدام وظیفه مشخصی دارند.

3. آیا قالب وافل قبل از آرماتورگذاری باید کنترل شود؟

بله. فاصله و محور قالب ها مسیر ریب را تعیین می کند و خطای قالب مستقیماً روی آرماتوربندی سقف وافل اثر می گذارد.

4. آیا می توان برای عبور لوله، میلگرد سقف وافل را برید؟

خیر. هرگونه برش یا جابه جایی آرماتور باید با بررسی و تأیید فنی انجام شود.

5. ناحیه توپر در سقف وافل چیست؟

بخشی از سقف است که قالب های حفره ساز حذف می شوند و بتن به صورت توپر اجرا می شود. این ناحیه معمولاً در نقاطی مانند اطراف ستون ها اهمیت ویژه دارد.

6. تفاوت آرماتوربندی سقف دال بتنی با وافل چیست؟

در دال توپر، بتن در سطح سقف پیوسته است؛ اما در وافل، ریب ها مسیر اصلی بسیاری از آرماتورها را تشکیل می دهند و قالب های وافل هندسه سقف را تعیین می کنند.

7. آیا شبکه فوقانی سقف وافل لازم است؟

آرایش شبکه فوقانی براساس طراحی تعیین می شود. هر شبکه یا تقویتی که در نقشه مشخص شده باید در محل و ارتفاع صحیح اجرا شود.

8. وصله میلگرد در سقف وافل کجا اجرا می شود؟

محل وصله تابع نقشه و ضوابط طراحی است و نباید براساس راحتی کارگاه انتخاب شود.

9. قبل از بتن ریزی چه چیزهایی در آرماتوربندی سقف کنترل می شوند؟

قطر و تعداد میلگرد، مسیر ریب ها، تقویت های بالا و پایین، کاور، وصله، مهار، بازشوها، نواحی توپر، تأسیسات و پایداری شبکه باید کنترل شوند.

10. مهم ترین عامل افزایش کیفیت آرماتوربندی وافل چیست؟

کنترل مرحله ای و هماهنگی پیش از اجرا مهم ترین عوامل هستند. پروژه ای که قالب، آرماتور و تأسیسات را جدا از یکدیگر مدیریت کند، دوباره کاری و خطای بیشتری تجربه می کند.
