حفاری گمانه ژئوتکنیک چگونه انجام می شود و چرا مهم ترین مرحله مطالعات ژئوتکنیکی است؟

اگر طی سال ها فعالیت در پروژه های ساختمانی بزرگ یک موضوع را بارها به کارفرمایان، مدیران پروژه و سازندگان ساختمان تأکید کرده باشم، آن این است که هیچ گزارش ژئوتکنیک خاک بدون حفاری گمانه ژئوتکنیک ارزش مهندسی ندارد.

نقشه های معماری، محاسبات سازه، مدل سازی نرم افزاری و حتی پیشرفته ترین تحلیل های عددی زمانی اعتبار پیدا می کنند که اطلاعات واقعی خاک از داخل زمین استخراج شده باشد. این اطلاعات فقط از طریق حفاری گمانه ژئوتکنیک به دست می آید. به همین دلیل در تمام استانداردهای معتبر دنیا از جمله:

• ASTM
• Eurocode 7
• ISO 22475
• مقررات ملی ساختمان ایران (مبحث هفتم)
• آیین نامه های سازمان برنامه و بودجه

حفاری گمانه ژئوتکنیک نخستین مرحله اصلی شناخت زمین شناخته می شود. اگر این مرحله با دقت اجرا شود:

• طراحی پی دقیق تر انجام می شود.
• هزینه ساخت کاهش پیدا می کند.
• ریسک نشست کنترل می شود.
• ایمنی ساختمان افزایش پیدا می کند.
• تصمیم های مهندسی بر اساس داده واقعی گرفته می شوند.

اما اگر این مرحله ضعیف اجرا شود، کل طراحی ساختمان بر پایه اطلاعات اشتباه بنا خواهد شد. به همین علت، مدیران پروژه های حرفه ای بیش از هر چیز روی کیفیت حفاری گمانه ژئوتکنیک حساس هستند.

حفاری گمانه ژئوتکنیک چیست؟

حفاری گمانه ژئوتکنیک فرآیندی است که طی آن با استفاده از دستگاه های حفاری، سوراخ هایی با قطر مشخص در زمین ایجاد می شود تا مهندسان بتوانند لایه های زیرسطحی را مشاهده، نمونه برداری و آزمایش کنند. هدف حفاری صرفاً ایجاد یک چاه نیست. هدف اصلی، استخراج اطلاعات مهندسی از زمین است. این اطلاعات شامل موارد زیر است:

• توالی لایه های خاک
• ضخامت هر لایه
• نوع مصالح
• مقاومت خاک
• تراکم
• میزان رطوبت
• سطح آب زیرزمینی
• وجود سنگ
• کیفیت سنگ
• درزه ها
• گسل ها
• لایه های سست
• لایه های دستی
• خاک های مسئله دار

تمام این اطلاعات مستقیماً وارد طراحی سازه می شوند.

چرا حفاری گمانه ژئوتکنیک پایه طراحی ساختمان است؟

زمین برخلاف ظاهر خود کاملاً یکنواخت نیست. در فاصله چند متر، خصوصیات خاک تغییر می کند. گاهی:

• رس نرم دیده می شود.

چند متر پایین تر:

• ماسه متراکم قرار دارد.

در ادامه:

• شن دانه درشت دیده می شود.

و در انتها:

• سنگ سالم آغاز می شود.

هیچ مهندسی بدون مشاهده این تغییرات قادر به طراحی صحیح فونداسیون نیست. به همین دلیل حفاری گمانه ژئوتکنیک اولین مرحله شناخت واقعی زمین است.

مطالعه موردی

در یک ساختمان اداری با پنج طبقه منفی و ده طبقه مثبت، بررسی اولیه زمین تنها بر اساس اطلاعات پروژه مجاور انجام شده بود. پس از اجرای حفاری گمانه ژئوتکنیک مشخص شد در بخش جنوبی زمین، یک لایه رس بسیار نرم تا عمق ۱۷ متر وجود دارد، در حالی که سمت شمالی زمین در عمق ۸ متری به شن متراکم رسیده بود. همین اختلاف باعث شد طراحی فونداسیون به صورت ترکیبی اصلاح شود و از ایجاد نشست نامتقارن در آینده جلوگیری گردد.

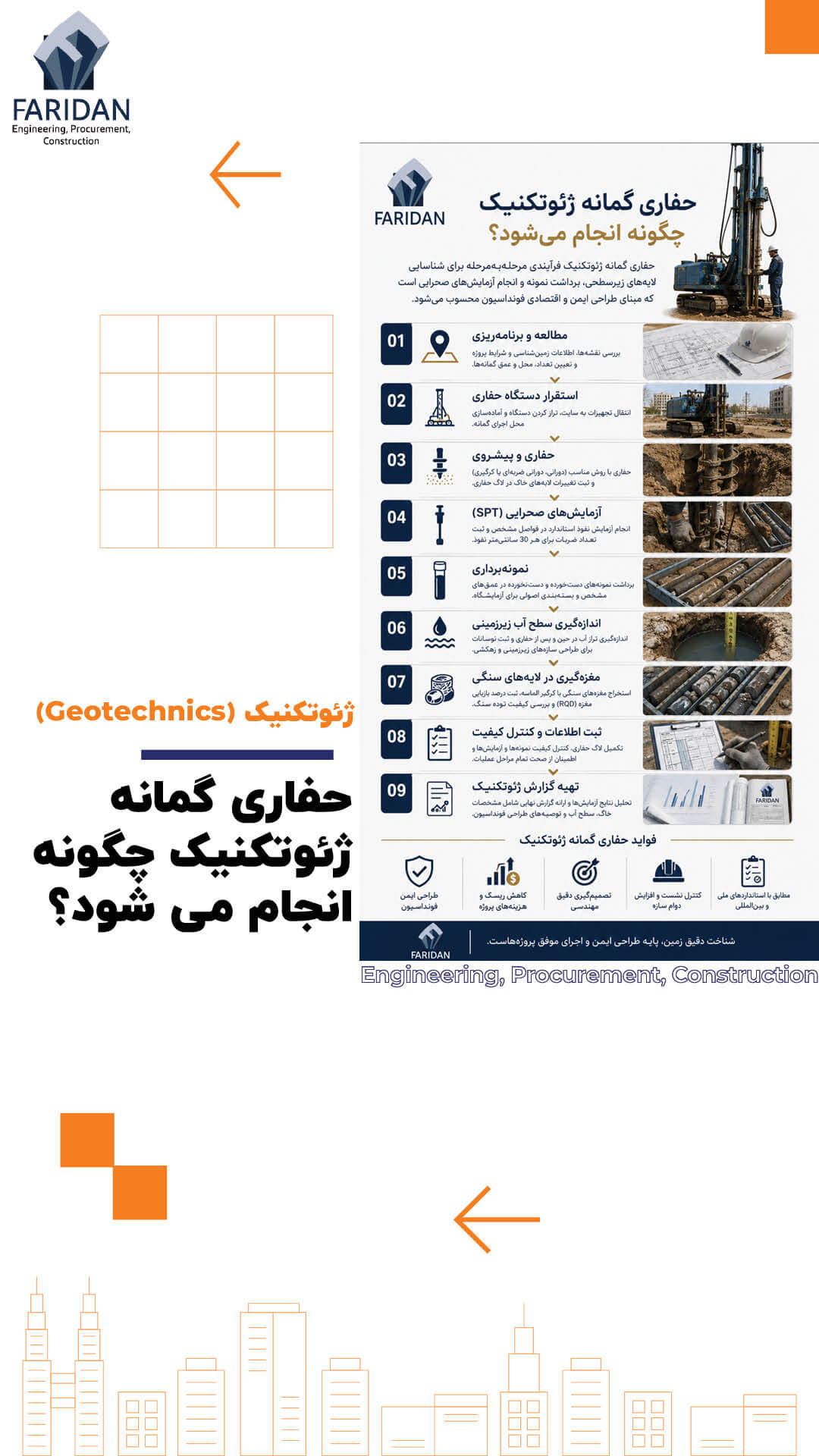

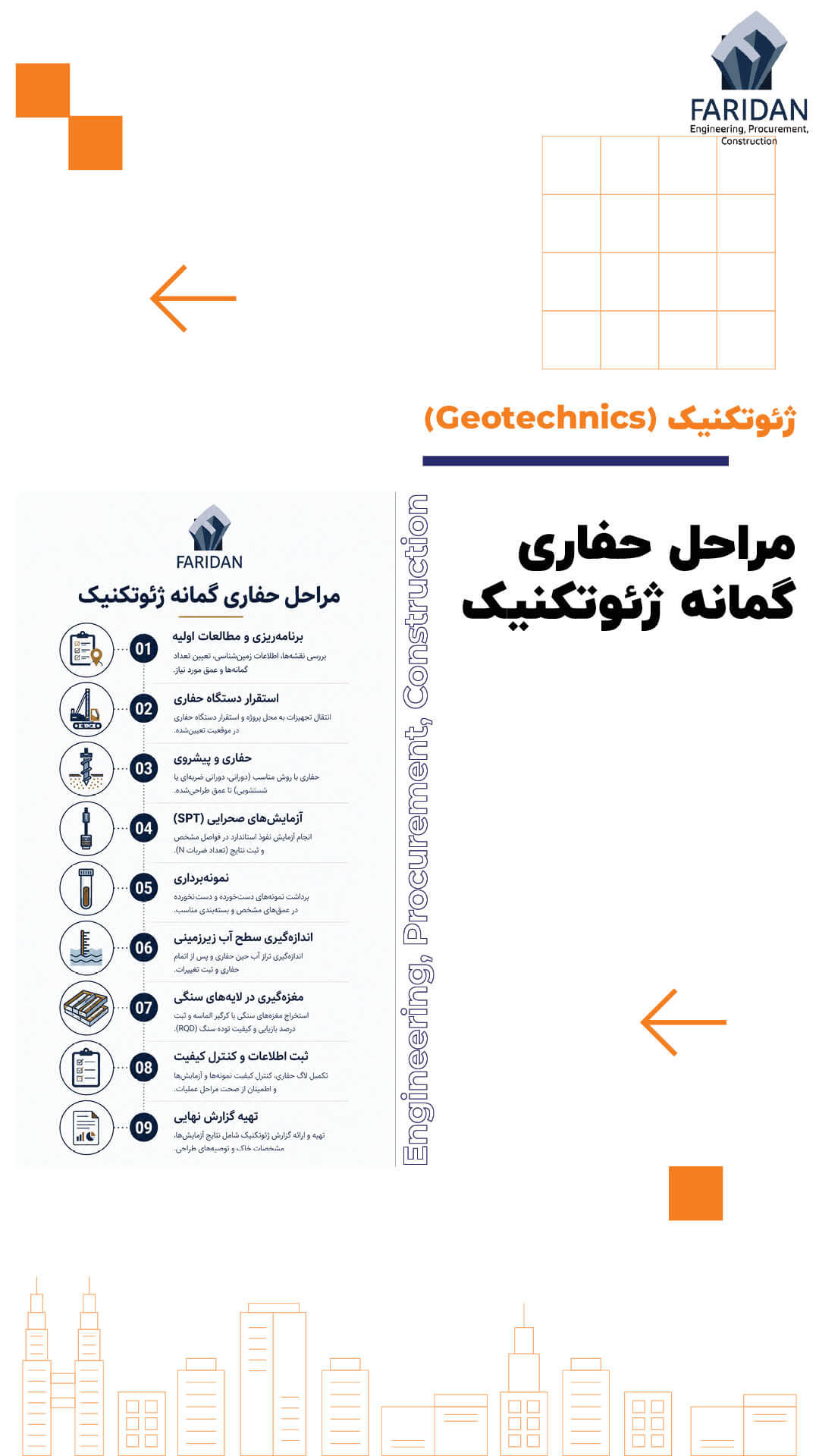

مراحل اصلی حفاری گمانه ژئوتکنیک چگونه انجام می شود؟

بسیاری تصور می کنند دستگاه حفاری وارد زمین می شود و عملیات پایان می یابد. اما واقعیت کاملاً متفاوت است. حفاری گمانه ژئوتکنیک یک فرآیند کاملاً برنامه ریزی شده است که از ده ها مرحله تخصصی تشکیل می شود.

مرحله اول، مطالعه اولیه پروژه

قبل از ورود دستگاه حفاری، تیم ژئوتکنیک پروژه را بررسی می کند. مواردی که مطالعه می شوند عبارت اند از:

• نقشه معماری
• نقشه سازه
• ابعاد ساختمان
• تعداد طبقات
• عمق گود
• کاربری ساختمان
• ساختمان های مجاور
• مسیر تردد دستگاه
• وضعیت دسترسی
• شبکه تأسیسات
• شیب زمین
• اطلاعات زمین شناسی منطقه

این اطلاعات تعیین می کنند:

• چند گمانه لازم است.
• هر گمانه در کجا قرار بگیرد.
• عمق حفاری چقدر باشد.

مطالعه موردی

در یک ساختمان درمانی با چهار طبقه زیرزمین، مطالعه نقشه های سازه نشان داد که ستون های پیرامونی بار بسیار بیشتری نسبت به ستون های مرکزی تحمل می کنند. بر همین اساس محل اجرای حفاری گمانه ژئوتکنیک تغییر یافت و گمانه های بیشتری در اطراف ساختمان اجرا شد. این اقدام اطلاعات دقیق تری برای طراحی فونداسیون محیطی فراهم کرد.

مرحله دوم، تعیین محل گمانه ها

محل حفاری را مهندس ژئوتکنیک بر اساس استانداردها و نوع پروژه و اهداف پروژه مشخص می کند تا گمانه ها که به آزمایشگاه ژئوتکنیک می روند. اطلاعات و گزارش صحیح را بدهند و در نهایت به طراح سازه کمک کنند. نکته مهم این است که تعداد گمانه ها هم باید مطابق استاندارد ها و نوع پروژه مشخص شود. گمانه ها در بخش های مختلفی اجرا می شوند:

• گوشه های ساختمان
• مرکز ساختمان
• نقاط دارای بار زیاد
• محل هسته آسانسور
• نقاط دارای اختلاف تراز

مطالعه موردی

در یک مجتمع تجاری با مساحت تقریبی ۱۸ هزار مترمربع، ابتدا تنها شش گمانه پیش بینی شده بود. پس از بررسی نقشه های معماری و اختلاف بارگذاری، تعداد گمانه ها به دوازده حلقه افزایش یافت. نتایج حفاری نشان داد ویژگی خاک در بخش شرقی پروژه تفاوت قابل توجهی با بخش غربی دارد و طراحی پی بر همین اساس اصلاح شد.

مرحله سوم، تجهیز کارگاه حفاری

قبل از شروع عملیات، تجهیزات وارد کارگاه می شوند.

این تجهیزات شامل موارد زیر هستند:

• دستگاه حفاری
• پمپ گل
• کمپرسور
• لوله حفاری
• مته ها
• کیسینگ
• تانکر آب
• ابزار نمونه برداری
• تجهیزات SPT
• تجهیزات مغزه گیری
• ابزار اندازه گیری سطح آب
• تجهیزات ایمنی

کارگاه حفاری باید به گونه ای تجهیز شود که عملیات بدون توقف انجام شود.

مطالعه موردی

در یک پروژه مسکونی با سه طبقه زیرزمین، فضای محدود دسترسی اجازه ورود دستگاه حفاری سنگین را نمی داد. تیم اجرایی با انتخاب دستگاه حفاری سبک و برنامه ریزی مناسب، عملیات را بدون آسیب به ساختمان های مجاور به پایان رساند و کیفیت داده های ژئوتکنیک حفظ شد.

مرحله چهارم؛ استقرار دستگاه حفاری

پس از تعیین محل دقیق، دستگاه حفاری روی نقطه گمانه مستقر می شود. در این مرحله موارد زیر کنترل می شوند:

• تراز بودن دستگاه
• قائم بودن دکل
• وضعیت جک ها
• پایداری زمین
• فاصله از ساختمان های مجاور
• محل تخلیه مصالح حفاری
• ایمنی محیط

اگر دستگاه حتی چند درجه انحراف داشته باشد، مسیر گمانه منحرف می شود و نمونه ها اعتبار خود را از دست می دهند.

مطالعه موردی

در یک پروژه اداری با عمق گود متوسط، کنترل اولیه نشان داد محل استقرار دستگاه شیب جزئی دارد. پیش از آغاز حفاری گمانه ژئوتکنیک، بستر دستگاه اصلاح و تراز شد. این اقدام باعث شد گمانه به صورت کاملاً قائم اجرا شود و مغزه های سنگی با کیفیت مطلوب استخراج شوند.

مرحله پنجم؛ آغاز حفاری گمانه ژئوتکنیک

پس از آماده سازی کامل، حفاری آغاز می شود. نوع مته بر اساس جنس زمین انتخاب می شود. در خاک های نرم از مته های مارپیچی یا شستشویی استفاده می شود. در شن و قلوه سنگ، مته های مقاوم تر به کار می روند. در سنگ، عملیات با کرگیر و مغزه گیر انجام می شود. در تمام مدت حفاری، سرعت نفوذ، وضعیت خاک خروجی، رنگ، بافت، رطوبت و تغییرات لایه ها ثبت می شود. این اطلاعات بخشی از لاگ حفاری هستند و ارزش آن ها به اندازه نتایج آزمایشگاهی است.

مطالعه موردی

در یک ساختمان بلندمرتبه با شش طبقه منفی و نه طبقه مثبت، در عمق حدود ۱۴ متر، خاک خروجی به طور ناگهانی از رس قهوه ای به شن متراکم تغییر کرد. ثبت دقیق این تغییر در لاگ حفاری موجب شد محل استقرار فونداسیون بازطراحی شود و ظرفیت باربری واقعی زمین در محاسبات لحاظ گردد.

در در ادامه این مقاله به صورت کاملاً تخصصی وارد مراحل عملیاتی حفاری گمانه ژئوتکنیک می شویم و موضوعاتی مانند نمونه برداری دست نخورده، اجرای آزمایش SPT، مغزه گیری از سنگ، کنترل سطح آب زیرزمینی، ثبت لاگ حفاری، کنترل کیفیت عملیات، الزامات مبحث هفتم مقررات ملی ساختمان و استانداردهای ASTM و Eurocode را به صورت تحلیلی و همراه با مطالعات موردی بررسی خواهیم کرد.

نمونه برداری در حفاری گمانه ژئوتکنیک، ارزشمندترین خروجی عملیات حفاری

اگر از من بپرسید مهم ترین محصول حفاری گمانه ژئوتکنیک چیست، پاسخ من «گمانه» یا حتی «عمق حفاری» نیست، بلکه نمونه ای است که از دل زمین خارج می شود. تمام تحلیل های مهندسی بعدی بر پایه همین نمونه ها انجام می شود. اگر نمونه ها به درستی برداشت، بسته بندی، نگهداری و به آزمایشگاه ژئوتکنیک منتقل نشوند، حتی دقیق ترین عملیات حفاری نیز ارزش فنی خود را از دست می دهد.

در پروژه های بزرگ ساختمانی، کیفیت نمونه برداری به اندازه کیفیت طراحی سازه اهمیت دارد، زیرا مهندس طراح بر اساس نتایج همین نمونه ها درباره نوع پی، عمق استقرار فونداسیون، ظرفیت باربری، نشست مجاز و حتی روش پایدارسازی گود تصمیم می گیرد.

نمونه های برداشت شده در حفاری گمانه ژئوتکنیک چه انواعی دارند؟

در عملیات حفاری گمانه ژئوتکنیک معمولاً دو گروه اصلی نمونه برداشت می شود:

نمونه های دست خورده (Disturbed Samples)

در این نوع نمونه، ساختار طبیعی خاک تا حدی تغییر می کند، اما همچنان اطلاعات ارزشمندی درباره موارد زیر ارائه می دهد:

• نوع خاک
• رنگ خاک
• دانه بندی تقریبی
• رطوبت نسبی
• وجود مواد آلی
• وجود شن، قلوه سنگ یا مصالح ساختمانی مدفون

این نمونه ها برای بسیاری از آزمایش های شناسایی مناسب هستند.

نمونه های دست نخورده (Undisturbed Samples)

در این حالت، ساختار طبیعی خاک تا حد امکان حفظ می شود. این نمونه ها برای انجام آزمایش هایی مانند:

• تحکیم
• مقاومت برشی
• سه محوری
• برش مستقیم
• تراکم طبیعی
• نفوذپذیری

استفاده می شوند. حفظ کیفیت این نمونه ها نیازمند تجهیزات استاندارد، سرعت مناسب حفاری و مهارت بالای تیم اجرایی است.

مطالعه موردی

در یک ساختمان مسکونی با عمق گود حدود ۱۴ متر، نمونه های دست نخورده از لایه های رسی برداشت شدند. نتایج آزمایش تحکیم نشان داد نرخ نشست بسیار بیشتر از برآورد اولیه است. بر همین اساس، ضخامت فونداسیون افزایش یافت و جزئیات آرماتورگذاری اصلاح شد. این تصمیم از ایجاد نشست نامتقارن پس از بهره برداری جلوگیری کرد.

آزمایش SPT در حفاری گمانه ژئوتکنیک چگونه انجام می شود؟

تقریباً هیچ عملیات حرفه ای حفاری گمانه ژئوتکنیک بدون اجرای آزمایش SPT کامل نیست. آزمایش نفوذ استاندارد یا Standard Penetration Test یکی از شناخته شده ترین روش های تعیین مقاومت نسبی خاک در محل پروژه است. در این آزمایش، نمونه گیر استاندارد در انتهای گمانه قرار می گیرد و با ضربات چکش ۶۳٫۵ کیلوگرمی که از ارتفاع ۷۶ سانتی متری سقوط می کند، در خاک نفوذ می کند. تعداد ضربات لازم برای نفوذ ۳۰ سانتی متر نهایی به عنوان عدد N-SPT ثبت می شود. این عدد یکی از مهم ترین پارامترهای طراحی ژئوتکنیک است.

چرا عدد SPT اهمیت زیادی دارد؟

عدد SPT اطلاعات ارزشمندی درباره ویژگی های زمین ارائه می دهد، از جمله:

• تراکم ماسه
• سختی رس
• ظرفیت باربری
• احتمال روانگرایی
• یکنواختی لایه ها
• تغییرات مقاومت خاک در عمق

مهندس ژئوتکنیک از این داده ها برای تحلیل رفتار پی استفاده می کند.

مطالعه موردی

در یک پروژه تجاری با چهار طبقه زیرزمین، نتایج آزمایش SPT در عمق ۱۰ متر کاهش ناگهانی مقاومت خاک را نشان داد. بررسی های تکمیلی وجود یک لایه ماسه سست را تأیید کرد. با اصلاح طرح فونداسیون و اجرای بهسازی موضعی، ظرفیت باربری زمین به سطح موردنیاز پروژه رسید.

حفاری گمانه ژئوتکنیک در لایه های سنگی چگونه انجام می شود؟

یکی از حساس ترین مراحل حفاری گمانه ژئوتکنیک، ورود به سنگ بستر است. در این مرحله دیگر حفاری معمولی پاسخگو نیست و از تجهیزات مغزه گیری استفاده می شود. هدف، شکستن سنگ نیست، بلکه استخراج یک استوانه سالم از سنگ برای ارزیابی کیفیت توده سنگ است. این مغزه ها اطلاعات ارزشمندی درباره موارد زیر ارائه می کنند:

• نوع سنگ
• میزان هوازدگی
• تعداد درزه ها
• جهت درزه ها
• کیفیت سنگ
• RQD
• مقاومت تقریبی

این اطلاعات برای طراحی فونداسیون های عمیق، شمع ها و مهاربندی گود ضروری هستند.

مطالعه موردی

در یک ساختمان بلندمرتبه دارای شش طبقه منفی و یازده طبقه مثبت، عملیات حفاری گمانه ژئوتکنیک پس از عبور از لایه های آبرفتی به سنگ آهکی نسبتاً سالم رسید. مغزه گیری نشان داد مقدار RQD بیش از ۸۵ درصد است. این نتیجه امکان استقرار مستقیم شمع ها روی سنگ را فراهم کرد و هزینه اجرای پی به میزان قابل توجهی کاهش یافت.

نکته: RQD مخفف Rock Quality Designation به معنای شاخص کیفی سنگ می باشد.

ثبت لاگ حفاری، دفترچه هویت زمین

یکی از ارزشمندترین اسناد حاصل از حفاری گمانه ژئوتکنیک، لاگ حفاری است. لاگ حفاری صرفاً یک فرم اداری نیست، بلکه تاریخچه کامل لایه های زیرزمینی پروژه را ثبت می کند. در این گزارش اطلاعاتی مانند موارد زیر ثبت می شود:

• شماره گمانه
• مختصات
• تراز زمین
• عمق حفاری
• نوع خاک
• رنگ خاک
• رطوبت
• درصد شن
• درصد رس
• درصد سیلت
• نتایج SPT
• محل برداشت نمونه
• سطح آب زیرزمینی
• محل آغاز سنگ
• مشخصات مغزه ها
• درصد بازیابی مغزه
• RQD
• وضعیت حفاری

هر خط از این گزارش مستقیماً در طراحی سازه اثر می گذارد.

مطالعه موردی

در یک پروژه اداری با سه طبقه زیرزمین، مقایسه لاگ های چهار گمانه اختلاف قابل توجهی در ضخامت لایه رس را نشان داد. این اطلاعات باعث شد مهندس سازه از طراحی یکنواخت فونداسیون صرف نظر کند و پی به صورت موضعی تقویت شود.

اندازه گیری سطح آب زیرزمینی در حفاری گمانه ژئوتکنیک

یکی از مهم ترین اطلاعاتی که در عملیات حفاری گمانه ژئوتکنیک ثبت می شود، سطح آب زیرزمینی است. سطح آب بر بسیاری از تصمیم های طراحی اثر مستقیم دارد، از جمله:

• طراحی گودبرداری
• انتخاب روش پایدارسازی
• طراحی زهکشی
• محاسبه فشار آب جانبی
• کنترل شناوری فونداسیون
• طراحی دیوار حائل
• انتخاب نوع بتن

اندازه گیری سطح آب معمولاً چندین مرتبه انجام می شود، زیرا پس از پایان حفاری، سطح آب به تدریج به وضعیت تعادلی خود بازمی گردد.

مطالعه موردی

در یک ساختمان با پنج طبقه زیرزمین، سطح آب اولیه در زمان حفاری پایین تر از مقدار واقعی مشاهده شد. پس از ۲۴ ساعت و اندازه گیری مجدد، مشخص شد تراز آب بیش از دو متر افزایش یافته است. این داده باعث بازنگری در سیستم آب بندی و طراحی زهکش های دائمی پروژه شد.

کنترل کیفیت حفاری گمانه ژئوتکنیک

هیچ عملیات حفاری گمانه ژئوتکنیک بدون کنترل کیفیت معتبر نیست. کنترل کیفیت از لحظه ورود دستگاه به کارگاه آغاز می شود و تا پایان تهیه گزارش ادامه دارد. مواردی که کنترل می شوند عبارت اند از:

• قائم بودن گمانه
• قطر حفاری
• سرعت پیشروی
• سلامت تجهیزات
• کیفیت گل حفاری
• دقت نمونه برداری
• ثبت صحیح لاگ
• بسته بندی نمونه ها
• کالیبراسیون تجهیزات
• اجرای صحیح آزمایش های صحرایی

در پروژه های بزرگ، ناظر ژئوتکنیک تمامی این مراحل را به صورت مستمر بررسی می کند.

مطالعه موردی

در یک پروژه چندمنظوره با زیربنای بیش از ۴۵ هزار مترمربع، کنترل کیفیت حین حفاری نشان داد سرعت پیشروی دستگاه در یک گمانه بیش از حد استاندارد است. عملیات متوقف و تنظیمات دستگاه اصلاح شد. این اقدام موجب حفظ کیفیت نمونه ها و افزایش دقت نتایج آزمایشگاهی شد.

در ادامه به موضوعات پیشرفته تری مانند انتخاب عمق مناسب حفاری گمانه ژئوتکنیک، تعداد گمانه ها، الزامات مبحث هفتم مقررات ملی ساختمان، استانداردهای ASTM و Eurocode، خطاهای رایج در حفاری، فناوری های نوین حفاری، تفاوت حفاری در خاک های ریزدانه، درشت دانه و سنگی و نقش نتایج حفاری در طراحی فونداسیون های سطحی و عمیق خواهیم پرداخت.

عمق مناسب حفاری گمانه ژئوتکنیک چگونه تعیین می شود؟

پاسخ این سؤال هیچ گاه یک عدد ثابت نیست. عمق حفاری گمانه ژئوتکنیک تابع ویژگی های پروژه، شرایط زمین و الزامات آیین نامه ای است. مهندس ژئوتکنیک عمق حفاری را بر اساس ناحیه ای تعیین می کند که تنش های ناشی از ساختمان هنوز بر رفتار خاک اثرگذار هستند. مطابق مبحث هفتم مقررات ملی ساختمان و آیین نامه های بین المللی ژئوتکنیک، حفاری باید تا عمقی ادامه یابد که:

• تمام لایه های مؤثر بر ظرفیت باربری شناسایی شوند.
• لایه های ضعیف احتمالی مشخص شوند.
• سنگ بستر در صورت وجود بررسی شود.
• تغییرات مقاومت خاک در عمق ثبت شود.
• اطلاعات کافی برای تحلیل نشست فراهم گردد.

در ساختمان های سبک، عمق حفاری معمولاً کمتر است، اما در ساختمان های بلندمرتبه، پروژه های دارای چندین طبقه زیرزمین و سازه های سنگین، عمق حفاری گمانه ژئوتکنیک به چند ده متر نیز می رسد.

مطالعه موردی

در یک ساختمان اداری با دو طبقه زیرزمین، برآورد اولیه عمق حفاری را ۱۵ متر تعیین کرده بود. با ادامه عملیات مشخص شد در عمق ۱۸ متری لایه ای از رس نرم با ضخامت حدود چهار متر وجود دارد. حفاری تا ۲۵ متر ادامه یافت و اطلاعات این لایه در طراحی فونداسیون لحاظ شد. نتیجه این تصمیم، حذف خطر نشست بلندمدت ساختمان بود.

تعداد گمانه ها چگونه تعیین می شود؟

یکی از خطاهای رایج این است که برخی تصور می کنند همه پروژه ها به یک تعداد مشخص گمانه نیاز دارند. در واقع، تعداد گمانه ها به عوامل متعددی بستگی دارد، از جمله:

• مساحت زمین
• شکل هندسی ساختمان
• تعداد بلوک ها
• تعداد طبقات
• عمق گودبرداری
• پیچیدگی زمین شناسی
• اختلاف تراز زمین
• وجود ساختمان های مجاور
• نوع سیستم پی

در پروژه های بزرگ، افزایش تعداد گمانه ها هزینه نیست، بلکه سرمایه گذاری برای کاهش ریسک طراحی است.

مطالعه موردی

در یک مجتمع مسکونی با چهار بلوک مستقل و زیربنای بیش از ۳۲ هزار مترمربع، ابتدا هشت گمانه پیش بینی شده بود. پس از بررسی شرایط زمین، تعداد گمانه ها به پانزده حلقه افزایش یافت. اطلاعات به دست آمده نشان داد دو بلوک روی لایه های متفاوتی قرار دارند و طراحی مشترک برای همه بلوک ها مناسب نیست.

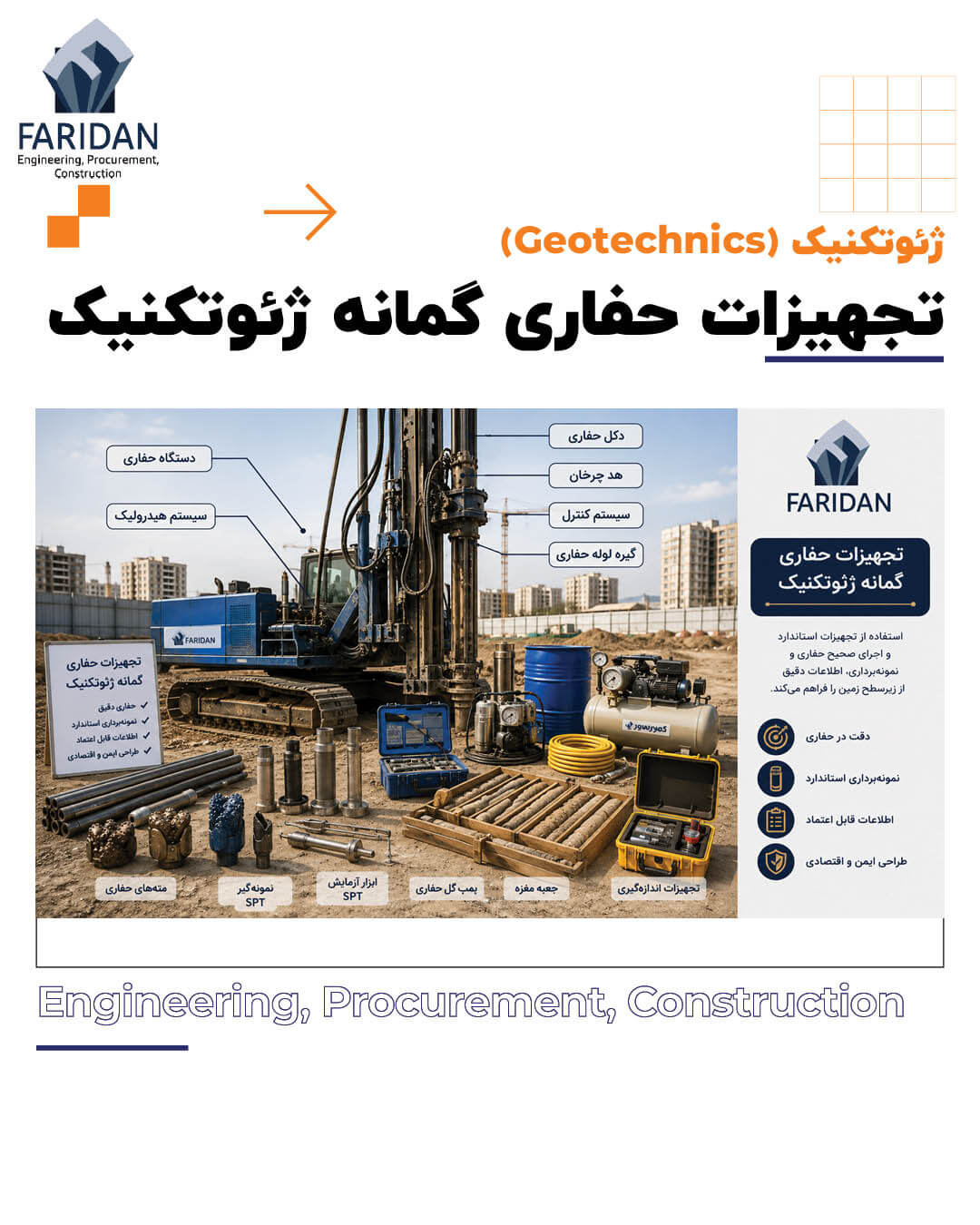

تجهیزات مورد استفاده در حفاری گمانه ژئوتکنیک

کیفیت حفاری گمانه ژئوتکنیک ارتباط مستقیمی با تجهیزات مورد استفاده دارد. هر دستگاه و ابزار، وظیفه مشخصی در فرآیند شناسایی زمین بر عهده دارد. مهم ترین تجهیزات عبارت اند از:

• دستگاه حفاری دورانی
• دستگاه حفاری دورانی-ضربه ای
• دستگاه حفاری هیدرولیکی
• مته مارپیچی
• مته شستشویی
• مته الماسه
• کرگیر دو جداره
• کرگیر سه جداره
• لوله حفاری
• کیسینگ
• پمپ گل
• کمپرسور هوا
• نمونه گیر شلبی
• نمونه گیر اسپلیت اسپون
• تجهیزات آزمایش SPT
• ابزار اندازه گیری سطح آب زیرزمینی

انتخاب صحیح تجهیزات باعث افزایش دقت اطلاعات و کاهش آسیب به نمونه ها می شود.

مطالعه موردی

در یک پروژه بیمارستانی با پنج طبقه زیرزمین، استفاده از کرگیر سه جداره هنگام ورود به سنگ، درصد بازیابی مغزه را به بیش از ۹۵ درصد رساند. این کیفیت بالا امکان ارزیابی دقیق کیفیت توده سنگ و طراحی بهینه فونداسیون را فراهم کرد.

حفاری گمانه ژئوتکنیک در خاک های مختلف چگونه تفاوت پیدا می کند؟

یکی از نکاتی که تنها با تجربه می توان آن را درک کرد، تفاوت رفتار دستگاه حفاری در انواع خاک است.

حفاری در رس

در خاک های رسی:

• سرعت حفاری پایین تر است.
• حفظ ساختار نمونه اهمیت زیادی دارد.
• احتمال چسبیدن خاک به ابزار حفاری بیشتر است.
• کنترل رطوبت نمونه ضروری است.

حفاری در ماسه

در خاک های ماسه ای:

• ریزش دیواره گمانه بیشتر رخ می دهد.
• استفاده از گل حفاری یا کیسینگ اهمیت پیدا می کند.
• ثبت دقیق سطح آب زیرزمینی ضروری است.

حفاری در شن و قلوه سنگ

در این شرایط:

• انتخاب مته مناسب اهمیت ویژه دارد.
• سرعت حفاری کاهش می یابد.
• احتمال انحراف گمانه افزایش پیدا می کند.

حفاری در زمین سنگی

در بالا هم درباره حفاری در سنگ توضیح داده بودیم در زمین های سنگی، هدف شکستن سنگ نیست، بلکه استخراج مغزه سالم از توده سنگ زیر محل احداث ساختمان است. در این مرحله از کرگیرهای الماسه استفاده می شود تا کیفیت سنگ، درصد بازیابی مغزه، شاخص RQD، وضعیت درزه ها و میزان هوازدگی سنگ به دقت ارزیابی شود. این اطلاعات نقش مستقیمی در طراحی شمع ها، پی های عمیق و تعیین تراز استقرار فونداسیون دارند.

مطالعه موردی

در یک ساختمان مرتفع با هفت طبقه زیرزمین، لایه های آبرفتی در عمق حدود ۲۲ متر به پایان رسید و حفاری وارد سنگ آذرین نسبتاً سالم شد. نتایج مغزه گیری نشان داد سنگ دارای کیفیت مناسب برای انتقال مستقیم بار سازه است و همین موضوع باعث کاهش تعداد شمع های طراحی شده شد.

الزامات مبحث هفتم مقررات ملی ساختمان در حفاری گمانه ژئوتکنیک

مبحث هفتم مقررات ملی ساختمان، مطالعات ژئوتکنیک را یکی از الزامات اصلی طراحی ساختمان معرفی می کند. در این مبحث، اجرای حفاری گمانه ژئوتکنیک تنها یک اقدام اجرایی نیست، بلکه بخشی از فرآیند کنترل ایمنی و کیفیت پروژه محسوب می شود. در این چارچوب بر موضوعات زیر تأکید شده است:

• شناخت کامل شرایط زمین
• تعیین دقیق مشخصات لایه های خاک
• انجام نمونه برداری استاندارد
• اجرای آزمایش های صحرایی
• انجام آزمایش های آزمایشگاهی
• تهیه گزارش ژئوتکنیکی مستند
• استفاده از نتایج مطالعات در طراحی پی

این الزامات موجب می شوند تصمیم های سازه ای بر پایه اطلاعات واقعی زمین اتخاذ شوند.

مطالعه موردی

در یک ساختمان تجاری با چهار طبقه زیرزمین، گزارش اولیه تنها بر داده های محدود زمین شناسی متکی بود. با اجرای کامل حفاری گمانه ژئوتکنیک مطابق الزامات مبحث هفتم، وجود یک لایه سست در بخش شمالی زمین شناسایی شد و طرح فونداسیون پیش از آغاز عملیات اجرایی اصلاح گردید.

استانداردهای بین المللی حاکم بر حفاری گمانه ژئوتکنیک

پروژه های حرفه ای تنها به مقررات داخلی اکتفا نمی کنند. در بسیاری از پروژه های بزرگ، عملیات حفاری گمانه ژئوتکنیک بر اساس مجموعه ای از استانداردهای معتبر بین المللی نیز کنترل می شود. از مهم ترین این استانداردها می توان به موارد زیر اشاره کرد:

• ASTM برای روش های حفاری، نمونه برداری و آزمایش های صحرایی
• Eurocode 7 برای طراحی ژئوتکنیکی و تفسیر نتایج
• ISO 22475 برای نمونه برداری و حفاری ژئوتکنیکی
• توصیه نامه های ISSMGE برای مطالعات زمین

به کارگیری این استانداردها باعث می شود داده های پروژه قابلیت استناد در سطح بین المللی داشته باشند و کیفیت مطالعات ژئوتکنیکی افزایش یابد.

خطاهای رایج در حفاری گمانه ژئوتکنیک

در طول سال ها حضور در پروژه های ساختمانی، بارها دیده ام که مشکلات جدی سازه نه از طراحی، بلکه از ضعف در اجرای حفاری گمانه ژئوتکنیک آغاز شده اند. رایج ترین خطاها عبارت اند از:

• انتخاب عمق ناکافی برای حفاری
• تعداد کم گمانه ها
• برداشت نادرست نمونه ها
• ثبت ناقص لاگ حفاری
• اجرای غیراستاندارد آزمایش SPT
• استفاده از تجهیزات نامناسب
• کالیبره نبودن ابزار اندازه گیری
• بی توجهی به تغییرات سطح آب زیرزمینی
• مغزه گیری با کیفیت پایین در لایه های سنگی
• انتقال غیراصولی نمونه ها به آزمایشگاه

هر یک از این خطاها می تواند مستقیماً بر طراحی فونداسیون، برآورد ظرفیت باربری و ارزیابی نشست اثر بگذارد.

مطالعه موردی

در یک پروژه اداری با سه طبقه زیرزمین، بررسی مجدد گزارش ژئوتکنیک نشان داد بخشی از نتایج آزمایش SPT به دلیل اجرای نادرست قابل استناد نیست. عملیات حفاری و آزمایش در دو گمانه تکرار شد و داده های جدید مبنای طراحی نهایی قرار گرفت. این بازبینی از اجرای فونداسیونی با ظرفیت ناکافی جلوگیری کرد.

جمع بندی تخصصی موضوع، نقش حفاری گمانه ژئوتکنیک در طراحی فونداسیون های سطحی و عمیق، تأثیر آن بر کنترل هزینه های پروژه، فناوری های نوین حفاری، توصیه های اجرایی برای مدیران پروژه، سازندگان و کارفرمایان، به همراه یک چک لیست جامع پیش از شروع عملیات حفاری گمانه ژئوتکنیک ارائه خواهد شد.

نقش حفاری گمانه ژئوتکنیک در طراحی فونداسیون

اگر بخواهم تنها یک دلیل برای اهمیت حفاری گمانه ژئوتکنیک بیان کنم، آن دلیل طراحی صحیح فونداسیون است. هیچ محاسبه سازه ای، حتی اگر توسط بهترین نرم افزارهای دنیا انجام شود، بدون شناخت واقعی زمین ارزش اجرایی ندارد. بارهای سازه در نهایت به خاک منتقل می شوند و این خاک است که درباره ایمنی یا شکست ساختمان تصمیم می گیرد.

شرکت فریدان در سال های فعالیت حرفه ای خود، بارها تجربه کرده که اختلاف چند متری در عمق حفاری گمانه ژئوتکنیک یا حذف یک گمانه، مسیر طراحی فونداسیون را کاملاً تغییر داده است. اطلاعات حاصل از گمانه ها، پایه تمام تصمیم های ژئوتکنیکی است و بدون آن، انتخاب نوع پی به حدس و گمان تبدیل می شود. حفاری گمانه ژئوتکنیک اطلاعات زیر را برای طراحی فونداسیون فراهم می کند:

• ظرفیت باربری مجاز خاک
• ضخامت و توالی لایه های زمین
• عمق سنگ بستر
• میزان تراکم خاک
• مقاومت برشی لایه ها
• سطح آب زیرزمینی
• احتمال نشست کلی و موضعی
• میزان تورم یا جمع شدگی خاک
• احتمال روانگرایی
• شرایط اجرای گودبرداری

تمام این داده ها مستقیماً وارد محاسبات سازه می شوند و نوع، ابعاد و عمق پی را تعیین می کنند.

مطالعه موردی

در یک ساختمان اداری با زیربنای حدود ۱۸ هزار مترمربع و سه طبقه زیرزمین، طراح در ابتدا پی گسترده را انتخاب کرده بود. نتایج حفاری گمانه ژئوتکنیک نشان داد در بخش جنوبی زمین، لایه ای سست در عمق حدود ۱۷ متر وجود دارد. پس از تحلیل داده ها، بخشی از سازه بر روی شمع و بخش دیگر بر روی پی گسترده اجرا شد. این راهکار اختلاف نشست را کنترل کرد و عملکرد سازه را در محدوده مجاز نگه داشت.

تأثیر حفاری گمانه ژئوتکنیک بر کنترل هزینه پروژه

بسیاری از کارفرمایان تصور می کنند مطالعات ژئوتکنیک صرفاً هزینه ای اضافی است، در حالی که تجربه پروژه های بزرگ نشان می دهد حفاری گمانه ژئوتکنیک یکی از سودآورترین سرمایه گذاری های ابتدای پروژه محسوب می شود. هزینه حفاری معمولاً سهم بسیار کوچکی از هزینه کل ساخت را تشکیل می دهد، اما کیفیت نتایج آن می تواند از بروز خسارت های بسیار بزرگ جلوگیری کند. اطلاعات دقیق ژئوتکنیک باعث می شود:

• ابعاد فونداسیون بهینه طراحی شود.
• مصرف بتن و فولاد کاهش یابد.
• تعداد شمع ها بر اساس نیاز واقعی تعیین شود.
• عملیات گودبرداری ایمن تر انجام گیرد.
• از تغییرات پرهزینه در حین اجرا جلوگیری شود.
• زمان توقف پروژه کاهش یابد.
• ریسک دعاوی حقوقی ناشی از آسیب به ساختمان های مجاور کاهش پیدا کند.

به بیان دیگر، حفاری گمانه ژئوتکنیک از هزینه جلوگیری می کند، نه اینکه هزینه ایجاد کند.

مطالعه موردی

در یک پروژه تجاری با پنج طبقه زیرزمین، مطالعات اولیه نشان داد ظرفیت باربری خاک بیش از برآورد اولیه است. بر همین اساس، ضخامت پی و حجم بتن مصرفی کاهش یافت و بدون افت ایمنی، صرفه جویی قابل توجهی در هزینه های اجرایی حاصل شد.

فناوری های نوین در حفاری گمانه ژئوتکنیک

امروزه حفاری گمانه ژئوتکنیک تنها به دستگاه های مکانیکی سنتی محدود نیست. فناوری های نوین، دقت، سرعت و کیفیت داده های ژئوتکنیک را به طور چشمگیری افزایش داده اند.

مهم ترین این فناوری ها عبارت اند از:

دستگاه های حفاری هیدرولیکی هوشمند

این تجهیزات پارامترهایی مانند سرعت حفاری، گشتاور، فشار و نرخ نفوذ را به صورت لحظه ای ثبت می کنند و امکان کنترل دقیق عملیات را فراهم می سازند.

سیستم های ثبت دیجیتال لاگ حفاری

اطلاعات هر متر حفاری به صورت دیجیتال ذخیره می شود و احتمال خطای انسانی در ثبت داده ها به حداقل می رسد.

مغزه گیری با بازیابی بالا

کرگیرهای پیشرفته سه جداره امکان استخراج مغزه های سالم از سنگ را فراهم می کنند و ارزیابی دقیق کیفیت توده سنگ را ممکن می سازند.

تجهیزات دقیق اندازه گیری آب زیرزمینی

پیزومترهای دیجیتال تغییرات سطح آب زیرزمینی را در دوره های زمانی مختلف ثبت می کنند و اطلاعات ارزشمندی برای طراحی سازه های زیرزمینی ارائه می دهند.

یکپارچه سازی داده ها با مدل های سه بعدی

نتایج حفاری گمانه ژئوتکنیک امروزه در محیط های سه بعدی و سامانه های BIM (نرم افزار های مدل سازی اطلاعات ساختمان) تلفیق می شوند تا مهندسان تصویر دقیق تری از شرایط زیرسطحی زمین در اختیار داشته باشند.

مطالعه موردی

در یک پروژه برج اداری با شش طبقه منفی، استفاده از سیستم ثبت دیجیتال داده های حفاری موجب شد اختلاف میان دو لایه ماسه متراکم و رس سخت با دقت بالا مشخص شود. این اطلاعات، مدل سه بعدی زمین را اصلاح کرد و محل مناسب اجرای شمع ها را با دقت بیشتری تعیین نمود.

توصیه های اجرایی برای مدیران پروژه و کارفرمایان

اگر مسئول تصمیم گیری درباره یک پروژه ساختمانی هستید، این توصیه ها را به عنوان اصول غیرقابل چشم پوشی در نظر بگیرید:

• مطالعات ژئوتکنیک را پیش از آغاز طراحی سازه انجام دهید.
• تعداد گمانه ها را صرفاً برای کاهش هزینه کم نکنید.
• گزارش ژئوتکنیک را فقط از نظر تعداد صفحات ارزیابی نکنید، کیفیت داده ها و تحلیل ها اهمیت اصلی را دارد.
• اجرای حفاری را به تیم های دارای تجربه، تجهیزات استاندارد و سوابق مستند بسپارید.
• بر اجرای صحیح آزمایش های صحرایی مانند SPT و برداشت نمونه های دست نخورده نظارت کنید.
• در پروژه های دارای چند طبقه زیرزمین، وضعیت آب زیرزمینی را در فصل های مختلف بررسی کنید.
• نتایج حفاری را در جلسات مشترک میان مهندس ژئوتکنیک، طراح سازه و مدیر پروژه بررسی کنید تا همه تصمیم ها بر مبنای یک برداشت مشترک از شرایط زمین اتخاذ شوند.

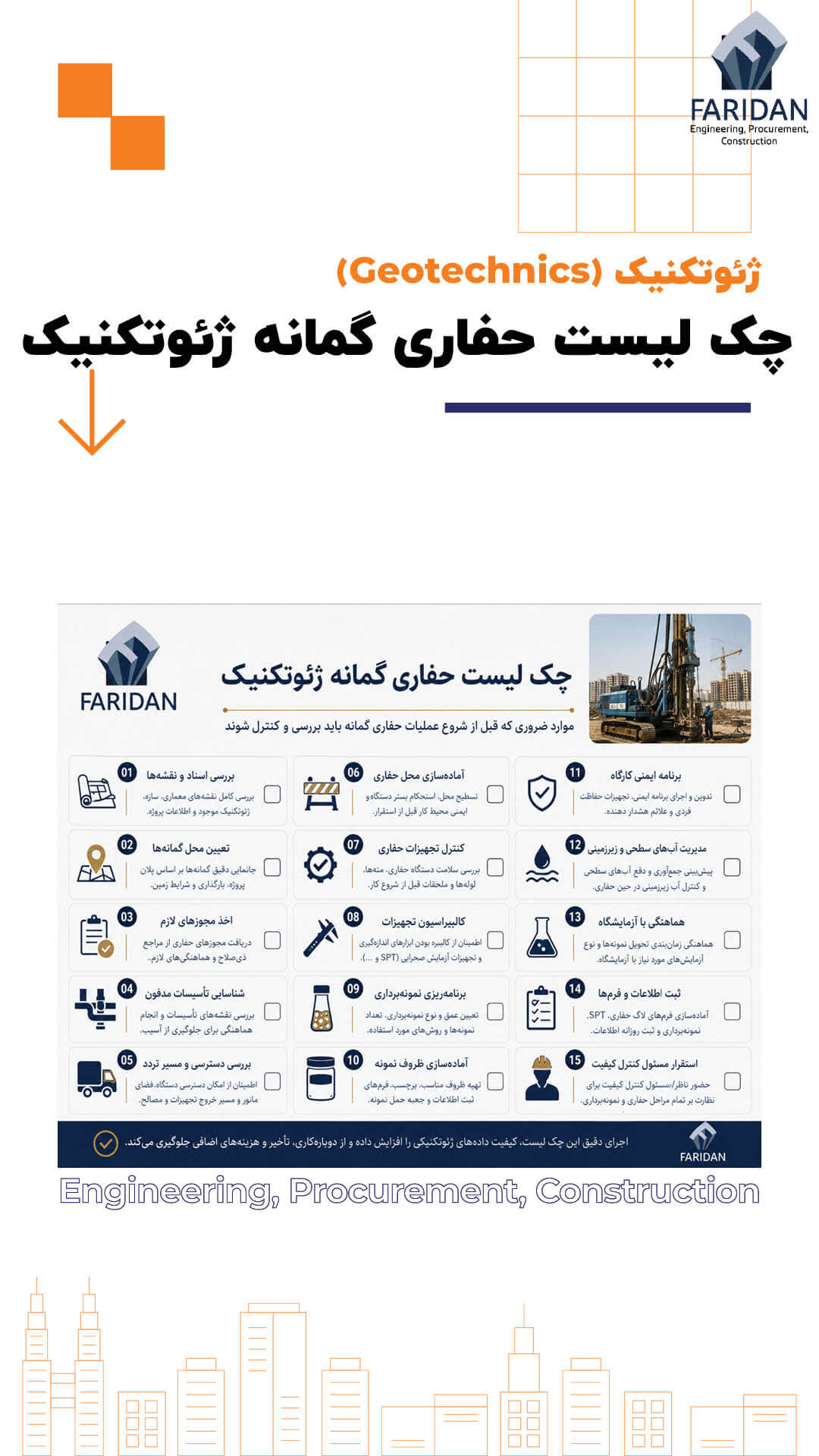

چک لیست جامع پیش از آغاز حفاری گمانه ژئوتکنیک

پیش از استقرار دستگاه حفاری، این موارد باید کنترل شوند:

• بررسی اسناد معماری و سازه
• تعیین محل دقیق گمانه ها روی نقشه
• اخذ مجوزهای لازم
• شناسایی تأسیسات مدفون
• بررسی دسترسی ماشین آلات
• آماده سازی محل استقرار دستگاه
• کنترل سلامت تجهیزات حفاری
• کالیبراسیون تجهیزات آزمایش صحرایی
• برنامه ریزی نمونه برداری
• آماده سازی ظروف نگهداری نمونه
• هماهنگی با آزمایشگاه ژئوتکنیک
• تدوین فرم های ثبت لاگ حفاری
• پیش بینی شرایط مدیریت آب های سطحی و زیرزمینی
• تعیین برنامه ایمنی کارگاه
• استقرار مسئول کنترل کیفیت در محل

اجرای این چک لیست، کیفیت داده های حاصل از حفاری گمانه ژئوتکنیک را افزایش می دهد و از بروز خطاهای پرهزینه در مراحل بعدی جلوگیری می کند.

پرسش «حفاری گمانه ژئوتکنیک چگونه انجام می شود؟» در ظاهر به یک عملیات اجرایی اشاره دارد، اما در واقع درباره مهم ترین مرحله شناخت رفتار زمین پیش از ساخت و ساز است. حفاری گمانه ژئوتکنیک فرآیندی مهندسی، نظامند و مبتنی بر استانداردهای ملی و بین المللی است که از برنامه ریزی اولیه، جانمایی گمانه ها و انتخاب تجهیزات آغاز می شود، با نمونه برداری و آزمایش های صحرایی و آزمایشگاهی ادامه می یابد و در نهایت به تهیه گزارشی جامع برای طراحی ایمن فونداسیون ختم می شود.

بر پایه الزامات مبحث هفتم مقررات ملی ساختمان ایران، استانداردهای ASTM، ISO و Eurocode 7، هیچ پروژه مهم ساختمانی نباید بدون انجام مطالعات ژئوتکنیک معتبر وارد مرحله طراحی و اجرا شود. داده های حاصل از حفاری گمانه ژئوتکنیک، ظرفیت باربری خاک، نشست، وضعیت آب زیرزمینی، کیفیت سنگ بستر، خطرات ژئوتکنیک و بسیاری از پارامترهای کلیدی دیگر را مشخص می کنند. پارامترهایی که مستقیماً بر ایمنی، دوام و اقتصاد پروژه اثر می گذارند.

تجربه پروژه های متعدد نشان می دهد ساختمان هایی که تصمیم های طراحی آن ها بر پایه نتایج دقیق حفاری گمانه ژئوتکنیک اتخاذ شده است، در زمان اجرا با اصلاحات کمتری مواجه می شوند، هزینه های غیرضروری را کاهش می دهند، ایمنی بیشتری در گودبرداری و بهره برداری دارند و عملکرد مطمئن تری در بلندمدت ارائه می کنند. به همین دلیل، حفاری گمانه ژئوتکنیک نه یک هزینه جانبی، بلکه سرمایه گذاری بنیادین برای موفقیت هر پروژه ساختمانی است. سرمایه گذاری ای که مسیر طراحی، اجرا و بهره برداری را بر پایه داده های واقعی و قابل اعتماد استوار می کند.
