آزمایش ژئوتکنیک خاک چیست؟ بررسی کامل فرآیند، انواع آزمایش ها و نقش آن در ایمنی ساختمان

اگر از یک سازنده باتجربه بپرسید بزرگ ترین ریسک پنهان یک پروژه ساختمانی چیست، بسیاری از آن ها به یک پاسخ مشترک می رسند: زمین ناشناخته. شما می توانید بهترین مهندس سازه، دقیق ترین نرم افزارهای تحلیل، بهترین مصالح و حرفه ای ترین تیم اجرایی را در اختیار داشته باشید، اما اگر رفتار خاک زیر ساختمان را به درستی نشناسید. پروژه در برابر یک عامل ناشناخته قرار می گیرد.

ساختمان از روی زمین دیده می شود، اما عملکرد واقعی آن از زیر زمین آغاز می شود. فونداسیون، دیوارهای حائل، سازه نگهبان، شمع ها، زیرزمین ها و حتی رفتار ساختمان در زلزله، همگی به ویژگی های خاک وابسته هستند. به همین دلیل، پیش از آغاز طراحی سازه، باید بدانید زمین چه ظرفیتی دارد، چگونه تغییر شکل می دهد، آب چگونه در آن حرکت می کند و تحت بار ساختمان چه واکنشی نشان می دهد. اینجاست که مفهوم آزمایش ژئوتکنیک خاک اهمیت پیدا می کند. در ساده ترین تعریف:

آزمایش ژئوتکنیک خاک مجموعه ای از بررسی ها، آزمایش های صحرایی و آزمایشگاهی است که برای شناخت ویژگی های فیزیکی، مکانیکی، هیدرولیکی و شیمیایی خاک انجام می شود تا مهندسی ژئوتکنیک بتواند رفتار زمین را پیش بینی و سازه را ایمن طراحی کند. اما در پروژه های حرفه ای، آزمایش ژئوتکنیک فقط چند آزمایش و چند عدد در یک گزارش نیست. این فرآیند یک سیستم تصمیم گیری مهندسی است که مشخص می کند:

• ساختمان چه نوع پی داشته باشد؛
• عمق فونداسیون چقدر باشد؛
• آیا خاک تحمل بار ساختمان را دارد یا خیر؛
• آیا نشست رخ می دهد یا خیر؛
• آیا گودبرداری خطر ایجاد می کند یا خیر؛
• آیا نیاز به بهسازی خاک وجود دارد؛
• آیا آب زیرزمینی تهدیدی برای پروژه است یا خیر.

شرکت فریدان در سال های فعالیت حرفه ای خود، با سازندگان پروژه های بزرگ ساختمانی بارها تجربه کرده است که هزینه های سنگین نه از ضعف طراحی سازه، بلکه از شناخت ناقص زمین ایجاد شده اند. پروژه ای که چند میلیارد تومان برای سازه هزینه می کند، اما برای شناخت خاک صرفه جویی می کند، و صرف نظر کردن از آزمایش ژئوتکنیک خاک در واقع مهم ترین بخش تصمیم گیری خود را نادیده گرفته است.

انجام دقیق آزمایش ژئوتکنیک خاک جلوتر از شروع پروژه، جلوی دوباره‌ کاری‌ ها و هزینه‌ های میلیاردی را می‌ گیرد. برای سفارش خدمات آزمایش ژئوتکنیک و دانستن اینکه آزمایش ژئوتکنیک چیست و استخراج داده‌ های دقیق مهندسی، همین حالا با کارشناسان شرکت فریدان (تأسیس ۱۳۶۹) تماس بگیرید.
تلفن مشاوره مستقیم: 09909709030

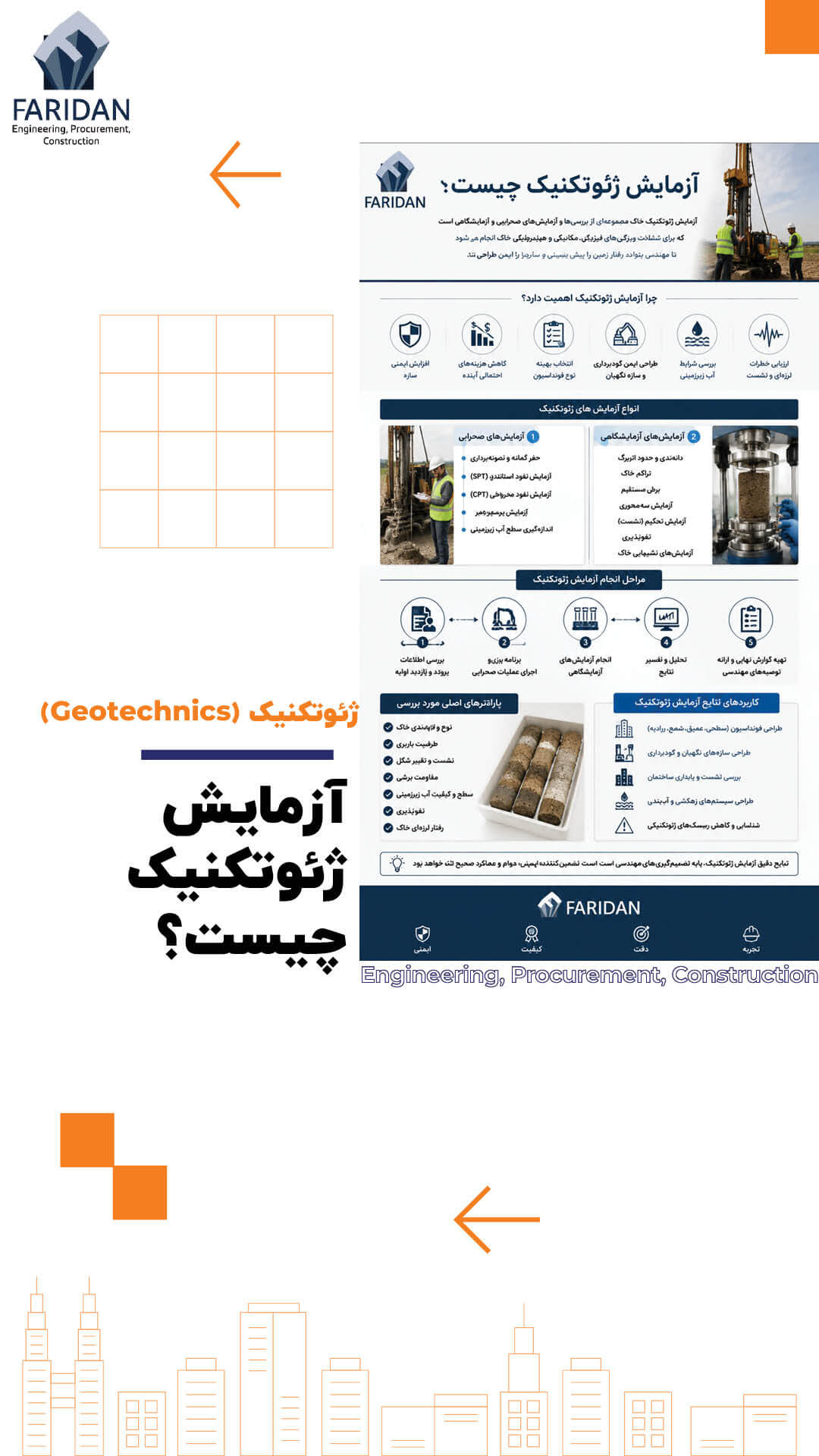

آزمایش ژئوتکنیک چیست و چرا پیش از طراحی ساختمان انجام می شود؟

برای پاسخ دقیق به سؤال « آزمایش ژئوتکنیک چیست؟ » باید ابتدا نقش زمین در ساختمان را درک کنیم. خاک یک ماده مهندسی ساده مانند فولاد یا بتن نیست. بتن کارخانه ای دارای مشخصات کنترل شده است. فولاد دارای استاندارد تولید مشخص است. اما خاک یک ماده طبیعی است که در طول هزاران یا میلیون ها سال تشکیل شده و ویژگی های آن از یک نقطه به نقطه دیگر تغییر می کند. حتی در یک زمین کوچک شهری، ممکن است در فاصله چند متر:

• جنس خاک تغییر کند.
• لایه خاک دستی وجود داشته باشد.
• آب زیرزمینی ظاهر شود.
• مقاومت خاک کاهش پیدا کند.
• یک لایه رسی تراکم پذیر وجود داشته باشد.

به همین دلیل نمی توان فقط با مشاهده سطح زمین درباره رفتار عمقی آن تصمیم گرفت. آزمایش ژئوتکنیک خاک این عدم قطعیت را کاهش می دهد.  آزمایش ژئوتکنیک خاک به مهندس پاسخ می دهند:

• خاک از چه موادی تشکیل شده است؟
• مقاومت آن چقدر است؟
• در برابر بار ساختمان چگونه تغییر شکل می دهد؟
• سرعت عبور آب در آن چقدر است؟
• در برابر زلزله چه رفتاری دارد؟
• آیا برای اجرای پی مناسب است؟

در مقررات ملی ساختمان ایران، به ویژه مبحث هفتم مقررات ملی ساختمان با عنوان «پی و پی سازی»، طراحی ژئوتکنیک ساختمان بر پایه شناخت مناسب زمین، بررسی شرایط ساختگاه و تعیین پارامترهای مورد نیاز طراحی انجام می شود. همچنین آیین نامه های بین المللی مانند Eurocode 7 و استانداردهای ASTM و ISO، مطالعات ژئوتکنیک را بخش جدایی ناپذیر فرآیند طراحی ساختمان می دانند. یکی از مهمترین بخش های مطالعات نیز انجام آزمایش ژئوتکنیک خاک می باشد.

تفاوت آزمایش ژئوتکنیک خاک با آزمایش ساده خاک چیست؟

یکی از اشتباهات رایج میان برخی کارفرمایان این است که تصور می کنند آزمایش ژئوتکنیک خاک همان آزمایش خاک معمولی برای دریافت تأییدیه ساختمان است. این دیدگاه باعث کاهش کیفیت مطالعات می شود. آزمایش ساده خاک به طور محدود یکسری از موارد مورد نیاز را مورد بررسی قرار می دهد، اما آزمایش ژئوتکنیک خاک یک فرآیند جامع است که شامل موارد زیر است:

• مطالعات زمین شناسی،
• حفاری گمانه،
• نمونه برداری،
• آزمایش های نفوذ،
• آزمایش های مقاومت،
• بررسی نشست،
• بررسی آب زیرزمینی،
• تحلیل پایداری گود،
• ارزیابی خطرات لرزه ای،
• تهیه گزارش مهندسی.

تفاوت اصلی در این است که آزمایش ساده فقط اطلاعات جمع آوری می کند، اما آزمایش ژئوتکنیک خاک اطلاعات را به تصمیم طراحی تبدیل می کند.

مطالعه موردی: ساختمانی که به دلیل شناخت ناقص خاک دچار اصلاح طراحی شد

در یک ساختمان بلندمرتبه دارای شش طبقه منفی و پانزده طبقه مثبت، تیم اولیه طراحی بر اساس اطلاعات عمومی منطقه، خاک را نسبتاً مناسب فرض کرده بود. در بررسی های اولیه، مقاومت سطحی خاک مطلوب به نظر می رسید، اما گمانه های عمیق تر وجود یک لایه رسی نرم در زیر تراز پی را نشان دادند. آزمایش ژئوتکنیک خاک مشخص کرد این لایه تحت بار ساختمان نشست قابل توجهی ایجاد می کند. نتیجه این آزمایش ها باعث شد:

• نوع پی تغییر کند،
• ضخامت فونداسیون اصلاح شود،
• تحلیل نشست دوباره انجام شود،
• برنامه اجرای زیرسازی تغییر کند.

اگر آزمایش ژئوتکنیک خاک فقط به بررسی سطح محدود می شد، ساختمان پس از بهره برداری با نشست تدریجی و ترک های سازه ای مواجه می شد. این نمونه نشان می دهد که ارزش آزمایش ژئوتکنیک خاک در کشف مشکلاتی است که با چشم دیده نمی شوند.

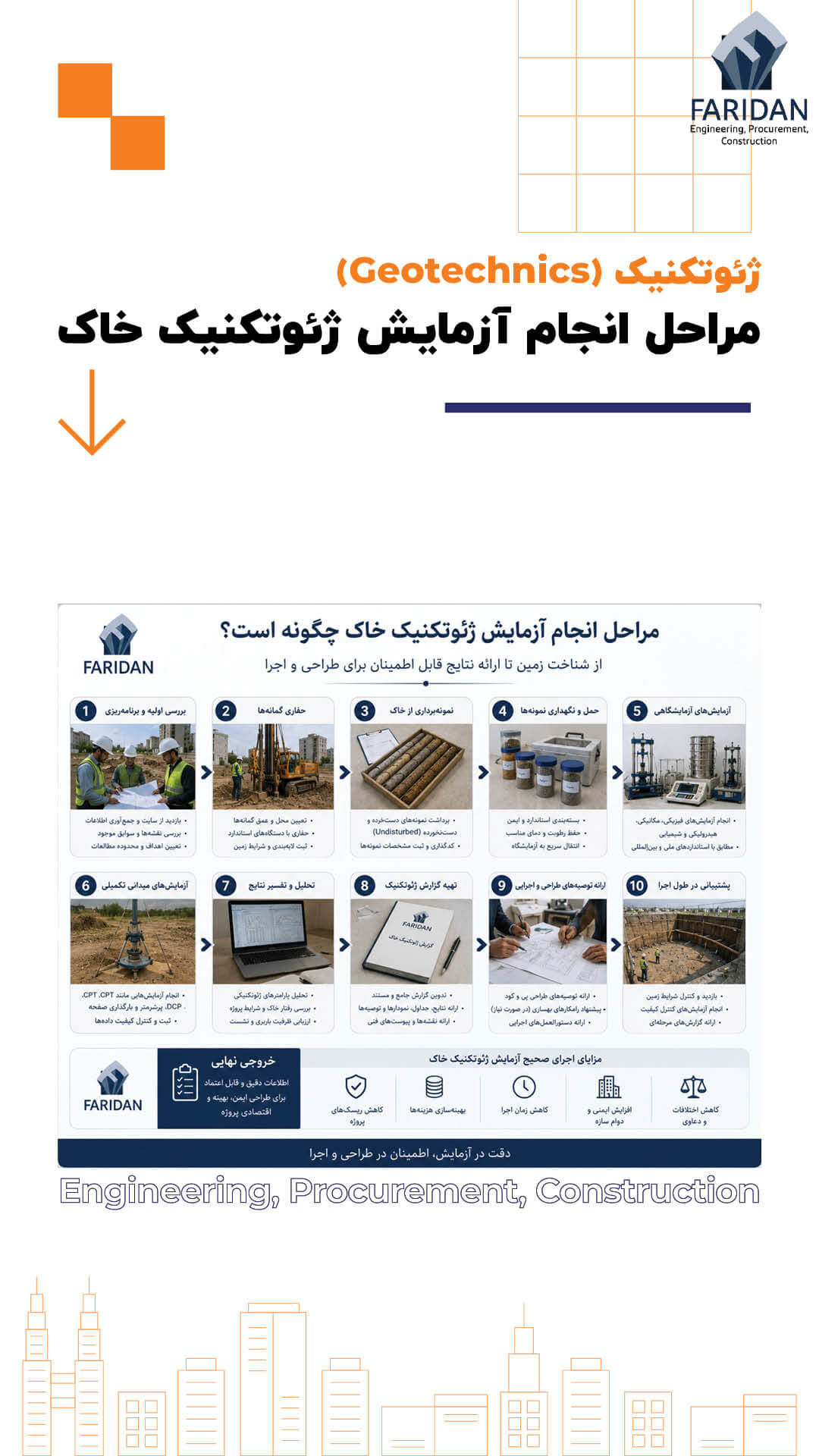

مراحل انجام آزمایش ژئوتکنیک خاک چگونه است؟

مرحله اول: بررسی اطلاعات اولیه پروژه

یک آزمایش ژئوتکنیک خاک حرفه ای قبل از حضور دستگاه حفاری آغاز می شود. مشاور ژئوتکنیک ابتدا اطلاعات پروژه را بررسی می کند:

• تعداد طبقات
• تعداد زیرزمین ها
• عمق گود
• ابعاد زمین
• نوع سیستم سازه ای
• ساختمان های مجاور
• شرایط منطقه
• سابقه زمین

این اطلاعات مشخص می کند چه نوع مطالعاتی مورد نیاز است. برای مثال، یک ساختمان پنج طبقه بدون زیرزمین نیازهای متفاوتی نسبت به یک برج دارای هشت طبقه زیرزمین دارد.

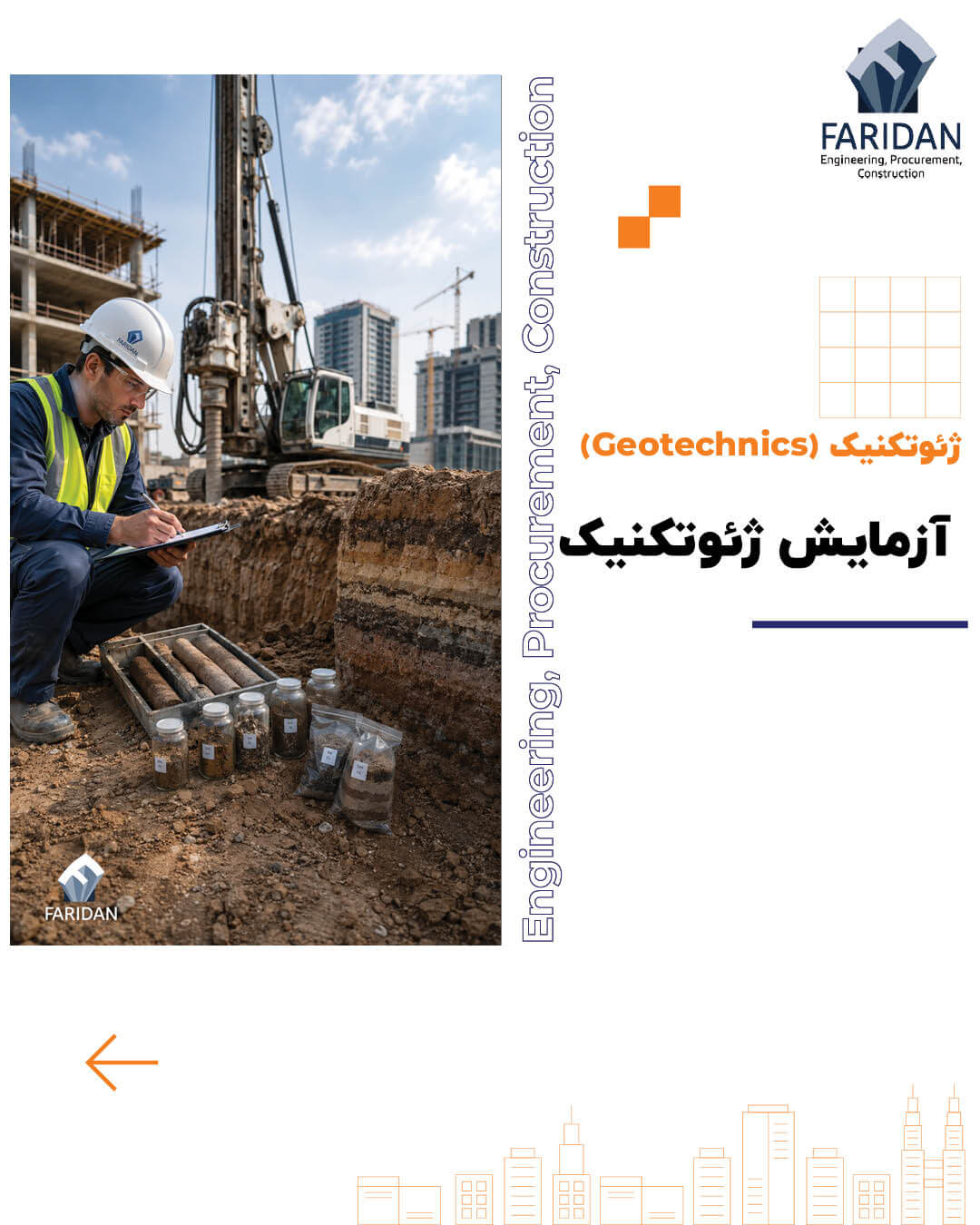

مرحله دوم: عملیات حفاری و شناسایی لایه های زمین

در این مرحله گمانه هایی در نقاط مشخص زمین حفر می شوند. هدف از حفاری:

• مشاهده لایه های خاک
• تعیین عمق لایه های مختلف
• نمونه برداری
• انجام آزمایش های درجا
• بررسی سطح آب زیرزمینی

تعداد و عمق گمانه ها باید بر اساس شرایط پروژه تعیین شود، نه فقط بر اساس حداقل های قراردادی.

مطالعه موردی: اهمیت انتخاب محل گمانه ها

در یک پروژه تجاری با چهار طبقه زیرزمین، دو ضلع زمین شرایط مشابهی داشتند، اما ضلع سوم نزدیک یک ساختمان قدیمی قرار داشت. در مطالعات اولیه، فقط دو گمانه در بخش مرکزی زمین اجرا شده بود. بررسی تکمیلی در ضلع مجاور ساختمان قدیمی نشان داد خاک دستی و مصالح پرشده در آن بخش وجود دارد. این کشف باعث شد:

• سازه نگهبان آن ضلع تقویت شود
• روش خاکبرداری تغییر کند
• پایش ساختمان مجاور افزایش یابد

اگر گمانه ها فقط در مرکز زمین اجرا می شدند، خطر واقعی همجواری شناسایی نمی شد.

آزمایش های صحرایی در آزمایش ژئوتکنیک خاک چه نقشی دارند؟

آزمایش نفوذ استاندارد SPT

یکی از شناخته شده ترین آزمایش های ژئوتکنیک خاک، آزمایش نفوذ استاندارد یا SPT است. در این آزمایش، تعداد ضربات لازم برای نفوذ نمونه گیر استاندارد در خاک ثبت می شود. نتیجه SPT برای موارد زیر استفاده می شود:

• تخمین مقاومت خاک
• مقایسه لایه ها
• ارزیابی تراکم خاک های دانه ای
• بررسی اولیه روانگرایی

اما یک متخصص حرفه ای هیچ گاه فقط بر اساس عدد SPT تصمیم نهایی نمی گیرد. زیرا عدد SPT تحت تأثیر عوامل مختلف قرار دارد:

• نوع خاک
• انرژی دستگاه
• قطر گمانه
• روش حفاری
• فشار سربار

بنابراین نتیجه باید اصلاح و همراه با سایر داده ها که از آزمایش های دیگر ژئوتکنیک خاک به دست می آید تحلیل شود.

مطالعه موردی: استفاده اشتباه از SPT در طراحی

در یک ساختمان مسکونی با دو طبقه زیرزمین، پیمانکار مطالعات اولیه فقط بر اساس نتایج SPT مقاومت خاک را بالا ارزیابی کرده بود. اما آزمایش های آزمایشگاهی بعدی نشان دادند خاک دارای درصد بالای ریزدانه و قابلیت تغییر شکل بیشتری است.

طراح پس از بازنگری:

• ظرفیت مجاز پی را کاهش داد
• سطح پی را افزایش داد
• نشست را دوباره محاسبه کرد

این اصلاح قبل از اجرا انجام شد و از تغییرات پرهزینه پس از ساخت جلوگیری کرد.

انجام دقیق آزمایش ژئوتکنیک خاک جلوتر از شروع پروژه، جلوی دوباره‌ کاری‌ ها و هزینه‌ های میلیاردی را می‌ گیرد. برای سفارش خدمات آزمایش ژئوتکنیک و دانستن اینکه آزمایش ژئوتکنیک چیست و استخراج داده‌ های دقیق مهندسی، همین حالا با کارشناسان شرکت فریدان (تأسیس ۱۳۶۹) تماس بگیرید.
تلفن مشاوره مستقیم: 09909709030

در ادامه این مقاله به صورت کامل موارد ذیل را بررسی می کنیم:

• آزمایش سه محوری
• آزمایش برش مستقیم
• آزمایش تحکیم
• آزمایش دانه بندی
• آزمایش نفوذپذیری
• آزمایش های شیمیایی خاک
• نقش آزمایش ها در طراحی فونداسیون، گود و ساختمان های بلندمرتبه

در بالا توضیح دادیم که آزمایش ژئوتکنیک خاک چیست و چرا این مطالعات، پایه تصمیم گیری برای فونداسیون، گودبرداری و ایمنی ساختمان محسوب می شود. اکنون باید وارد مهم ترین بخش فرآیند شویم، یعنی آزمایش هایی که در آزمایشگاه ژئوتکنیک روی نمونه های خاک انجام می شوند. بسیاری از مدیران پروژه تصور می کنند حفاری گمانه و انجام آزمایش SPT تمام مطالعات ژئوتکنیک است. این تصور یکی از مهم ترین دلایل خطا در پروژه های ساختمانی است.

گمانه فقط به شما نشان می دهد چه چیزی در زمین وجود دارد، اما آزمایش های آزمایشگاهی نشان می دهند این خاک چگونه رفتار می کند. برای طراحی یک ساختمان، دانستن اینکه خاک «رس» یا «ماسه» است کافی نیست. شما باید بدانید:

• این رس چقدر متراکم می شود؟
• این ماسه چه مقاومتی دارد؟
• آب چگونه از آن عبور می کند؟
• تحت بار ساختمان چه مقدار تغییر شکل می دهد؟
• در برابر زلزله چگونه واکنش نشان می دهد؟
• آیا ترکیبات شیمیایی آن به بتن آسیب می زند؟

این اطلاعات از طریق آزمایش ژئوتکنیک خاک به دست می آید.

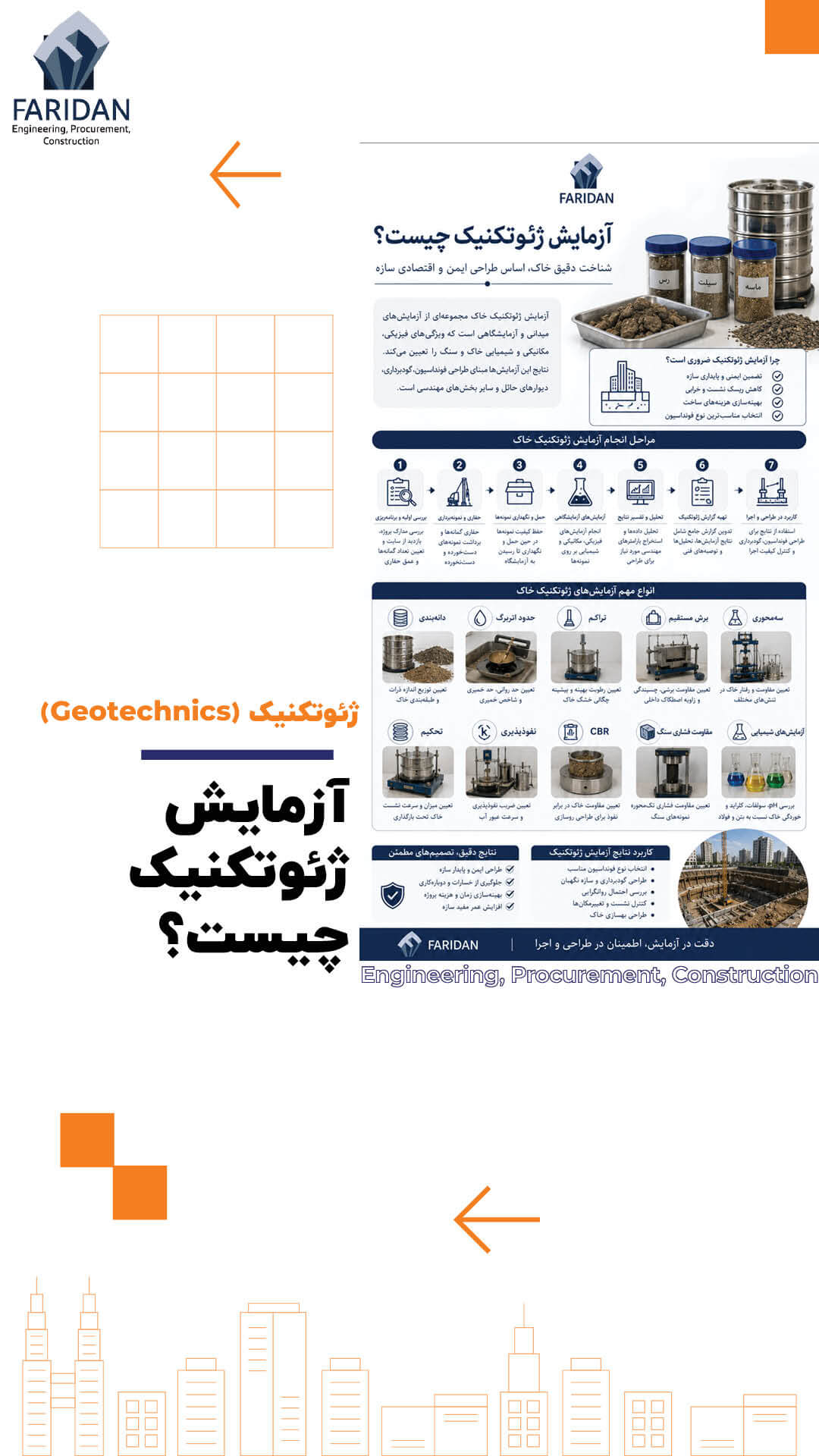

آزمایش ژئوتکنیک خاک شامل چه آزمایش های آزمایشگاهی است؟

آزمایش دانه بندی خاک، شناخت ساختار اولیه زمین

یکی از نخستین آزمایش هایی که روی نمونه خاک انجام می شود، آزمایش دانه بندی است. در این آزمایش مشخص می شود که خاک از چه نسبتی از ذرات تشکیل شده است:

• شن
• ماسه
• سیلت
• رس

اما اهمیت این آزمایش فقط شناخت نام خاک نیست. من در پروژه های متعدد دیده ام که دو خاک با نام مشابه، رفتار کاملاً متفاوتی داشته اند. برای مثال، دو نمونه ممکن است هر دو «ماسه» باشند، اما یکی:

• دانه بندی یکنواخت داشته باشد.
• فضای خالی زیاد داشته باشد.
• تراکم پذیری بیشتری نشان دهد.

نمونه دیگر ممکن است:

• دانه بندی پیوسته داشته باشد.
• بهتر متراکم شود.
• مقاومت بیشتری ایجاد کند.

بنابراین آزمایش دانه بندی، پایه تصمیم گیری برای موارد زیر است:

• انتخاب نوع پی
• طراحی خاکریز
• ارزیابی روانگرایی
• طراحی زهکش
• انتخاب روش بهسازی خاک.

انجام دقیق آزمایش ژئوتکنیک خاک جلوتر از شروع پروژه، جلوی دوباره‌ کاری‌ ها و هزینه‌ های میلیاردی را می‌ گیرد. برای سفارش خدمات آزمایش ژئوتکنیک و دانستن اینکه آزمایش ژئوتکنیک چیست و استخراج داده‌ های دقیق مهندسی، همین حالا با کارشناسان شرکت فریدان (تأسیس ۱۳۶۹) تماس بگیرید.
تلفن مشاوره مستقیم: 09909709030

مطالعه موردی: خاکی که مناسب به نظر می رسید اما برای خاکریز رد شد

در یک پروژه ساختمانی دارای سه طبقه زیرزمین، پیمانکار مصالحی را برای پرکردن اطراف دیوارهای زیرزمین پیشنهاد داد. ظاهر مصالح کاملاً مناسب بود و درصد زیادی ماسه داشت. اما آزمایش دانه بندی نشان داد منحنی دانه بندی خاک یکنواخت است و فضای خالی زیادی بین ذرات باقی می ماند. مشاور ژئوتکنیک استفاده از این مصالح را رد کرد. مصالح جایگزین با دانه بندی مناسب انتخاب شد و پس از تراکم، آزمایش های کنترل کیفیت نتیجه مطلوب را تأیید کردند. اگر فقط ظاهر خاک بررسی می شد، پس از بهره برداری احتمال نشست اطراف ساختمان و ترک خوردگی محوطه وجود داشت.

آزمایش حدود اتربرگ در آزمایش ژئوتکنیک خاک چه چیزی را مشخص می کند؟

خاک های رسی رفتار بسیار متفاوتی نسبت به تغییر رطوبت دارند. یک خاک رسی در حالت خشک ممکن است بسیار سخت باشد، اما با افزایش آب:

• نرم می شود
• مقاومت خود را کاهش می دهد
• تغییر حجم پیدا می کند.

آزمایش حدود اتربرگ این رفتار را اندازه گیری می کند. مهم ترین پارامترهای این آزمایش عبارت اند از:

حد روانی

رطوبتی که خاک از حالت خمیری وارد حالت روان می شود.

حد خمیری

رطوبتی که خاک از حالت نیمه جامد وارد حالت خمیری می شود.

شاخص خمیری

اختلاف بین حد روانی و حد خمیری که میزان حساسیت خاک به تغییر رطوبت را نشان می دهد. این آزمایش در پروژه هایی اهمیت ویژه دارد که خاک رسی وجود دارد. زیرا خاک های با شاخص خمیری بالا:

• نشست بیشتری ایجاد می کنند
• به تغییرات آب حساس تر هستند
• در مجاورت پی رفتار پیچیده تری دارند

مطالعه موردی: جلوگیری از آسیب پی در خاک متورم شونده

در یک ساختمان چهارطبقه با سازه بتنی، آزمایش های اولیه نشان دادند زمین دارای درصد قابل توجه رس فعال است. اگر این موضوع قبل از طراحی مشخص نمی شد، تغییرات رطوبت فصلی باعث انبساط و انقباض خاک زیر پی می شد. تیم طراحی پس از دریافت نتایج:

• عمق آماده سازی زمین را افزایش داد
• لایه مصالح کنترل شده اجرا کرد
• سیستم زهکشی پیرامونی طراحی کرد
• جزئیات پی را اصلاح کرد

ساختمان پس از بهره برداری بدون ترک های ناشی از تغییر حجم خاک عملکرد مناسبی داشت.

آزمایش تراکم خاک چرا برای ساختمان حیاتی است؟

بخش زیادی از مشکلات نشست ساختمان ها از خاک طبیعی ایجاد نمی شود، بلکه از خاک های دستی و خاکریزهای نامناسب ایجاد می شود. وقتی اطراف فونداسیون، زیر کف ساختمان یا محوطه با خاک پر می شود، این خاک باید کنترل شود. آزمایش تراکم مشخص می کند:

• بهترین میزان رطوبت برای تراکم چقدر است.
• بیشترین وزن مخصوص خشک خاک چقدر استو.
• چه درصد تراکمی باید در کارگاه حاصل شود.

مفهوم مهم در این آزمایش، رطوبت بهینه است.

اگر خاک بیش از حد خشک باشد:

• ذرات به خوبی جابه جا نمی شوند
• تراکم کامل ایجاد نمی شود

اگر خاک بیش از حد مرطوب باشد:

• آب فضای منافذ را اشغال می کند
• انرژی تراکم کاهش پیدا می کند

بنابراین فقط کوبیدن خاک کافی نیست. رطوبت باید کنترل شود.

مطالعه موردی: نشست کف پارکینگ به دلیل خاکریز نامناسب

در یک ساختمان اداری دارای دو طبقه زیرزمین، پس از اجرای کف پارکینگ، ترک هایی در بخش هایی از محوطه ایجاد شد.بررسی های ژئوتکنیک مشخص کرد خاکریز زیر کف با مصالح نامناسب اجرا شده و درصد تراکم در برخی نقاط کمتر از مقدار طراحی بوده است. پیمانکار مجبور شد:

• کف آسیب دیده را تخریب کند
• خاک نامناسب را خارج کند
• خاکریز استاندارد اجرا کند
• دوباره بتن ریزی انجام دهد

.هزینه اصلاح چندین برابر هزینه آزمایش ژئوتکنیک خاک اولیه بود

انجام دقیق آزمایش ژئوتکنیک خاک جلوتر از شروع پروژه، جلوی دوباره‌ کاری‌ ها و هزینه‌ های میلیاردی را می‌ گیرد. برای سفارش خدمات آزمایش ژئوتکنیک و دانستن اینکه آزمایش ژئوتکنیک چیست و استخراج داده‌ های دقیق مهندسی، همین حالا با کارشناسان شرکت فریدان (تأسیس ۱۳۶۹) تماس بگیرید.
تلفن مشاوره مستقیم: 09909709030

آزمایش برش مستقیم در آزمایش ژئوتکنیک خاک چیست؟

یکی از مهم ترین ویژگی های خاک برای طراحی، مقاومت برشی آن است. خاک زمانی دچار شکست می شود که تنش برشی وارد شده از مقاومت داخلی آن بیشتر شود. آزمایش برش مستقیم برای تعیین این پارامترها استفاده می شود:

• چسبندگی خاک
• زاویه اصطکاک داخلی

این پارامترها در طراحی موارد زیر کاربرد دارند:

• ظرفیت باربری پی
• دیوار حائل
• سازه نگهبان
• شیب ها
• خاکریزها

اما نکته مهم این است که شرایط آزمایش ژئوتکنیک خاک باید با شرایط واقعی پروژه هماهنگ باشد.

برای مثال: خاک پشت یک دیوار حائل معمولاً باید در شرایط زهکشی شده تحلیل شود. اما خاک رسی هنگام گودبرداری سریع ممکن است رفتار کوتاه مدت زهکشی نشده داشته باشد. انتخاب اشتباه شرایط آزمایش، نتیجه طراحی را تغییر می دهد.

مطالعه موردی: اصلاح طراحی دیوار حائل با آزمایش واقعی

در یک ساختمان دارای چهار طبقه زیرزمین، طراحی اولیه دیوار حائل بر اساس پارامترهای تجربی انجام شده بود. پس از انجام آزمایش برش مستقیم روی نمونه های واقعی، مشخص شد زاویه اصطکاک خاک کمتر از مقدار فرض شده است. مشاور ژئوتکنیک پیشنهاد اصلاح داد:

• ضخامت دیوار افزایش یافت
• سیستم زهکشی اصلاح شد
• فشار جانبی دوباره محاسبه شد

این تغییر پیش از اجرا انجام شد و از تغییر شکل بیش از حد دیوار جلوگیری کرد.

آزمایش سه محوری دقیق ترین بررسی مقاومت خاک

در پروژه های مهم، آزمایش سه محوری یکی از ارزشمندترین آزمایش های ژئوتکنیک خاک محسوب می شود. زیرا شرایط تنش واقعی خاک را بهتر شبیه سازی می کند. در طبیعت، خاک فقط از بالا تحت فشار نیست بلکه:

• فشار جانبی دارد
• آب داخل منافذ دارد
• مسیر تنش آن تغییر می کند.

آزمایش سه محوری این شرایط را کنترل می کند. انواع مهم آزمایش سه محوری عبارت اند از:

آزمایش UU

تحکیم نیافته و زهکشی نشده.

برای بررسی رفتار کوتاه مدت خاک های رسی کاربرد دارد.

آزمایش CU

تحکیم یافته و زهکشی نشده.

برای بررسی مقاومت در شرایطی که فشار آب منفذی اهمیت دارد استفاده می شود.

آزمایش CD

تحکیم یافته و زهکشی شده.

برای تحلیل رفتار بلندمدت خاک کاربرد دارد.

مطالعه موردی: برج بلندمرتبه و اهمیت آزمایش سه محوری

در یک ساختمان بلندمرتبه دارای شش طبقه منفی و بیست طبقه مثبت، طراحی اولیه بر اساس روابط تجربی انجام شده بود. اما به دلیل اهمیت پروژه، آزمایش سه محوری روی نمونه های عمیق انجام شد. نتایج نشان داد:

• مقاومت کوتاه مدت خاک کمتر از برآورد اولیه است
• فشار آب منفذی هنگام بارگذاری اهمیت دارد
• نشست بلندمدت باید کنترل شود

تیم طراحی:

• پارامترهای خاک را اصلاح کرد
• مدل عددی را بازسازی کرد
• جزئیات پی را تغییر داد

این تصمیم باعث شد رفتار واقعی زمین در طراحی لحاظ شود.

آزمایش تحکیم خاک پیش بینی نشست آینده ساختمان

یکی از مهم ترین سؤالات هر کارفرما این است: «آیا ساختمان بعد از چند سال نشست خواهد کرد؟» پاسخ این سؤال از آزمایش تحکیم به دست می آید. خاک های رسی اشباع، پس از اعمال بار ساختمان، به تدریج آب خود را خارج می کنند. این فرآیند باعث می شود که:

• حجم خاک کاهش یابد
• نشست پی صورت گیرد
• نشست تفاضلی به وجود آید.

آزمایش تحکیم اطلاعات زیر را مشخص می کند:

• میزان نشست
• سرعت نشست
• فشار پیش تحکیمی
• قابلیت تراکم خاک

مطالعه موردی: جلوگیری از نشست نامتقارن دو بلوک ساختمان

در یک پروژه مسکونی شامل دو بلوک کنار هم، یکی از بلوک ها هشت طبقه و دیگری پانزده طبقه بود. آزمایش تحکیم نشان داد خاک زیر دو بلوک رفتار یکسانی ندارد. اگر هر دو بلوک با یک سیستم پی طراحی می شدند، اختلاف نشست ایجاد می شد.

تیم طراحی:

• درز مناسب ایجاد کرد
• سختی پی ها را اصلاح کرد
• نشست تفاضلی را کنترل کرد

پس از بهره برداری، هیچ ترک ناشی از اختلاف نشست بین دو بلوک مشاهده نشد.



آزمایش نفوذپذیری در آزمایش ژئوتکنیک خاک چه اهمیتی دارد؟

آب یکی از مهم ترین عوامل تأثیرگذار بر پروژه های ساختمانی است. وجود آب در خاک باعث تغییر:

• مقاومت خاک
• فشار جانبی
• شرایط گودبرداری
• طراحی زهکش
• آب بندی زیرزمین

می شود.

آزمایش نفوذپذیری مشخص می کند آب با چه سرعتی از خاک عبور می کند. این اطلاعات برای پروژه های زیر اهمیت ویژه دارد:

• ساختمان های دارای چند طبقه زیرزمین
• تونل ها
• سازه های زیرسطحی
• گودهای عمیق

مطالعه موردی: کنترل آب زیرزمینی در گود عمیق

در یک پروژه تجاری با پنج طبقه زیرزمین، بررسی اولیه وجود آب را در عمق بالا نشان نداد. اما آزمایش نفوذپذیری و بررسی دقیق تر مشخص کرد یک لایه ماسه ای آب دار در میان خاک رسی وجود دارد. با استفاده از این اطلاعات:

• سیستم آبکشی اصلاح شد
• دیوار آب بند طراحی شد
• پمپاژ کنترل شده اجرا شد

گود بدون مشکل آب گرفتگی و نشست همجوار اجرا شد.

در ادامه به موضوعات مهم تر می پردازیم:

• آزمایش ژئوتکنیک خاک در ساختمان های بلندمرتبه چگونه طراحی می شود؟
• نقش آزمایش ها در گودهای عمیق و روش تاپ دان.
• بررسی روانگرایی خاک
• آزمایش های لرزه ای
• آزمایش های شیمیایی خاک
• کنترل کیفیت آزمایشگاه ژئوتکنیک
• خطاهای رایج در گزارش های ژئوتکنیک
• و مطالعات موردی بیشتر از پروژه های واقعی

حال ما، مفهوم آزمایش ژئوتکنیک خاک چیست را بررسی کردیم و با مهم ترین آزمایش های صحرایی و آزمایشگاهی آشنا شدیم. اکنون باید به بخش هایی بپردازیم که در پروژه های بزرگ ساختمانی تفاوت میان یک مطالعه معمولی و یک مطالعه حرفه ای را مشخص می کنند. در ساختمان های کوچک، شناخت مقاومت خاک و شرایط عمومی زمین اهمیت دارد اما در پروژه های بزرگ، مسئله پیچیده تر می شود. وقتی شما با یک ساختمان بلندمرتبه، گود عمیق، سازه زیرزمینی گسترده، پروژه تاپ دان یا ساختمان با اهمیت بالا مواجه هستید، دیگر فقط سؤال این نیست که:

«خاک چقدر مقاومت دارد؟» سؤال های مهم تری مطرح می شوند:

• خاک چگونه تغییر شکل می دهد؟
• جابه جایی گود چقدر خواهد بود؟
• آب زیرزمینی چه اثری بر سازه دارد؟
• خاک در زلزله چگونه رفتار می کند؟
• آیا شرایط زمین در تمام سطح پروژه یکسان است؟
• آیا نتایج آزمایش های محدود، رفتار کل زمین را نشان می دهد؟

اینجاست که آزمایش ژئوتکنیک خاک از یک مجموعه آزمایش ساده به یک ابزار مهندسی برای مدیریت ریسک تبدیل می شود.

انجام دقیق آزمایش ژئوتکنیک خاک جلوتر از شروع پروژه، جلوی دوباره‌ کاری‌ ها و هزینه‌ های میلیاردی را می‌ گیرد. برای سفارش خدمات آزمایش ژئوتکنیک و دانستن اینکه آزمایش ژئوتکنیک چیست و استخراج داده‌ های دقیق مهندسی، همین حالا با کارشناسان شرکت فریدان (تأسیس ۱۳۶۹) تماس بگیرید.
تلفن مشاوره مستقیم: 09909709030

آزمایش ژئوتکنیک خاک در ساختمان های بلندمرتبه چگونه انجام می شود؟

هرچه ارتفاع ساختمان افزایش پیدا می کند، انتقال نیرو به زمین نیز پیچیده تر می شود. در یک ساختمان چند طبقه معمولی، بارها معمولاً در محدوده نزدیک سطح زمین پخش می شوند. اما در ساختمان های بلند:

• بار ستون ها بسیار بزرگ تر است
• اختلاف بار بین ستون ها بیشتر می شود
• نشست تفاضلی اهمیت بیشتری پیدا می کند
• رفتار پی گسترده یا شمع ها پیچیده تر می شود
• اندرکنش خاک و سازه اهمیت پیدا می کند

به همین دلیل، آزمایش ژئوتکنیک خاک برای ساختمان های بلند باید اطلاعات بیشتری فراهم کند. این اطلاعات معمولاً شامل موارد زیر است:

• پروفیل دقیق لایه های زمین
• مقاومت برشی در عمق های مختلف
• مدول تغییرشکل خاک
• پارامترهای نشست
• شرایط آب زیرزمینی
• ظرفیت لایه های عمیق
• رفتار لرزه ای زمین

در پروژه های بلندمرتبه، تصمیم گیری فقط بر اساس مقاومت نهایی خاک اشتباه است. زیرا بسیاری از شکست ها در ساختمان های بلند نه به دلیل گسیختگی خاک، بلکه به دلیل نشست بیش از حد یا نشست نامتقارن رخ می دهند.

مطالعه موردی: برج بلندمرتبه و کنترل نشست تفاضلی

در یک ساختمان بلندمرتبه دارای شش طبقه زیرزمین و هجده طبقه روی زمین، مطالعات اولیه نشان داد خاک سطحی مقاومت مناسبی دارد. اما بررسی های عمیق تر مشخص کرد زیر لایه مقاوم، یک لایه رسی با قابلیت تراکم وجود دارد. اگر طراحی فقط بر اساس مقاومت سطحی انجام می شد، احتمال نشست بلندمدت وجود داشت. مشاور ژئوتکنیک با انجام:

• آزمایش تحکیم
• آزمایش سه محوری
• بررسی لایه بندی عمیق

پارامترهای واقعی زمین را تعیین کرد.

بر اساس نتایج:

• سیستم پی اصلاح شد
• عمق انتقال بار تغییر کرد
• نشست بلندمدت کنترل شد

این تصمیم باعث شد ساختمان پس از بهره برداری رفتار یکنواختی داشته باشد.

نقش آزمایش CPT در آزمایش ژئوتکنیک خاک چیست؟

یکی از پیشرفته ترین آزمایش های صحرایی در ژئوتکنیک، آزمایش CPT است. در این روش، یک مخروط استاندارد با سرعت مشخص داخل زمین رانده می شود و مقاومت خاک اندازه گیری می شود. پارامترهای اصلی شامل موارد زیر است:

• مقاومت نوک مخروط
• اصطکاک جداره
• نسبت اصطکاک
• فشار آب منفذی در CPTu

مزیت مهم CPT این است که به جای چند نقطه محدود، یک پروفیل پیوسته از تغییرات خاک ایجاد می کند. این موضوع در زمین هایی که لایه بندی پیچیده دارند اهمیت زیادی دارد.

مزایای CPT در پروژه های ساختمانی

آزمایش CPT برای موارد زیر کاربرد گسترده دارد:

تشخیص مرز لایه ها

گاهی یک لایه ضعیف فقط چند متر ضخامت دارد و در فاصله بین دو گمانه قرار می گیرد. CPT احتمال از دست رفتن این لایه را کاهش می دهد.

ارزیابی روانگرایی

در خاک های ماسه ای اشباع، CPT یکی از ابزارهای مهم ارزیابی روانگرایی است.

تعیین عمق مناسب شمع

در پروژه های دارای پی عمیق، CPT کمک می کند محل رسیدن به لایه مناسب مشخص شود.

کنترل بهسازی خاک

پس از اجرای بهسازی، CPT میزان افزایش مقاومت زمین را بررسی می کند.

مطالعه موردی: کشف لایه ضعیف با CPT

در یک پروژه صنعتی با سطح وسیع زمین، گمانه ها خاک نسبتاً یکنواختی نشان داده بودند. اما اجرای CPT در نقاط بین گمانه ها مشخص کرد یک لایه سست ماسه ای در عمق متوسط وجود دارد.

این لایه:

• پیوستگی زیادی نداشت
• در برابر بارگذاری حساس بود
• در تحلیل اولیه دیده نشده بود

با توجه به نتایج:

• محل تجهیزات سنگین تغییر کرد
• بهسازی موضعی انجام شد
• طراحی پی اصلاح شد

استفاده از CPT باعث شد مشکل قبل از ساخت شناسایی شود.

آزمایش ژئوتکنیک خاک برای گودبرداری عمیق چه اهمیتی دارد؟

بسیاری از مدیران پروژه تصور می کنند مهم ترین مرحله ژئوتکنیک، طراحی فونداسیون است. اما در پروژه های شهری، گودبرداری اغلب پرریسک ترین مرحله محسوب می شود. زیرا هنگام گودبردار، تنش های موجود در خاک تغییر می کند، دیواره آزاد می شود، فشار جانبی تغییر می کند، آب مسیر جدید پیدا می کند و ساختمان های مجاور تحت تأثیر قرار می گیرند. به همین دلیل، آزمایش ژئوتکنیک خاک باید اطلاعات لازم برای طراحی سازه نگهبان را فراهم کند.

چه پارامترهایی برای طراحی گود لازم است؟

طراح گود به اطلاعات زیر نیاز دارد:

• وزن مخصوص خاک: برای محاسبه فشار جانبی زمین اهمیت دارد.
• چسبندگی خاک:  در خاک های رسی، مقاومت کوتاه مدت را کنترل می کند.
• زاویه اصطکاک داخلی: در خاک های دانه ای نقش اساسی دارد.
• مدول تغییرشکل : برای پیش بینی حرکت دیواره ضروری است.
• نفوذپذیری: برای کنترل آب و پمپاژ اهمیت دارد.
• سطح آب زیرزمینی: برای محاسبه فشار هیدرواستاتیک لازم است.

مطالعه موردی: گود عمیق در مجاورت ساختمان قدیمی

در یک پروژه تجاری دارای پنج طبقه زیرزمین، ساختمان قدیمی در فاصله بسیار نزدیک از گود قرار داشت. مطالعات ژئوتکنیک خاک نشان داد:

• خاک رسی نسبتاً نرم است
• سختی خاک کمتر از مقادیر معمول منطقه است
• آب زیرزمینی در عمق متوسط قرار دارد

بر اساس این اطلاعات:

• سیستم سازه نگهبان تغییر کرد
• فاصله مراحل خاکبرداری کاهش یافت
• ابزار دقیق برای پایش نصب شد

در زمان اجرا:

• نشست ساختمان مجاور کنترل شد
• تغییر مکان دیواره در محدوده مجاز باقی ماند

آزمایش ژئوتکنیک خاک در روش تاپ دان چه نقشی دارد؟

در روش اجرای تاپ دان، ساختمان از بالا به پایین اجرا می شود. این روش برای پروژه های شهری با محدودیت فضا بسیار کاربردی است، اما وابستگی زیادی به شناخت دقیق زمین دارد. زیرا در این روش:

• دیوارهای زیرزمین نقش سازه نگهبان دارند
• ستون های دائمی از مراحل ابتدایی اجرا می شوند
• سقف ها هم زمان نقش مهاربندی دارند
• تغییر شکل خاک باید دقیق پیش بینی شود

در نتیجه، پارامترهای ژئوتکنیک باید با دقت بیشتری تعیین شوند.

پارامترهای مهم ژئوتکنیک در تاپ دان

برای پروژه های تاپ دان باید موارد زیر بررسی شود

• سختی خاک در باربرداری
• فشار جانبی خاک
• رفتار خاک اطراف دیوار دیافراگمی
• نفوذپذیری
• نشست اطراف سازه
• ظرفیت ستون های موقت و دائم
• شرایط کف گود

مطالعه موردی: اصلاح توالی اجرای تاپ دان با داده ژئوتکنیک

در یک ساختمان دارای هفت طبقه زیرزمین، روش تاپ دان برای کاهش زمان پروژه انتخاب شد. آزمایش های ژئوتکنیک خاک نشان دادند یکی از لایه های میانی سختی کمتری دارد. تحلیل عددی اولیه مشخص کرد اگر فاصله اجرای سقف ها زیاد باشد، تغییر شکل دیوار افزایش پیدا می کند.

تیم پروژه فاصله اجرای سقف ها را کاهش داد، برنامه خاکبرداری را اصلاح کرد و پایش تغییر شکل را افزایش داد. اجرای پروژه بدون تغییر شکل بحرانی ادامه یافت.

بررسی روانگرایی در آزمایش ژئوتکنیک خاک

روانگرایی چیست؟

روانگرایی یکی از مهم ترین خطرات ژئوتکنیک در مناطق لرزه ای است. این پدیده زمانی رخ می دهد که خاک دانه ای اشباع در اثر زلزله، فشار آب منفذی زیادی تولید کند و مقاومت مؤثر خود را از دست بدهد. پیامدهای روانگرایی همچون:

• نشست زمین
• کاهش ظرفیت باربری
• کج شدن سازه ها
• آسیب به تأسیسات مدفون

انجام دقیق آزمایش ژئوتکنیک خاک جلوتر از شروع پروژه، جلوی دوباره‌ کاری‌ ها و هزینه‌ های میلیاردی را می‌ گیرد. برای سفارش خدمات آزمایش ژئوتکنیک و دانستن اینکه آزمایش ژئوتکنیک چیست و استخراج داده‌ های دقیق مهندسی، همین حالا با کارشناسان شرکت فریدان (تأسیس ۱۳۶۹) تماس بگیرید.
تلفن مشاوره مستقیم: 09909709030

آزمایش ژئوتکنیک خاک چگونه روانگرایی را بررسی می کند؟

برای ارزیابی روانگرایی معمولاً اطلاعات زیر بررسی می شود:

• نوع خاک
• تراکم خاک
• سطح آب
• مقاومت SPT
• نتایج CPT
• شدت زلزله طرح
• ضخامت لایه مستعد

خاک های ماسه ای سست و اشباع بیشترین حساسیت را دارند.

مطالعه موردی: اصلاح پی پس از بررسی روانگرایی

در یک مجتمع مسکونی نزدیک منطقه ساحلی، سطح آب زیرزمینی بالا بود. بررسی های اولیه نشان داد لایه هایی از ماسه سست در عمق کم وجود دارد. تحلیل روانگرایی نشان داد در زلزله طرح، بخشی از زمین مقاومت خود را کاهش می دهد. راهکار انتخاب شده شد تا:

• تراکم دینامیکی بخشی از زمین شود
• اصلاح سیستم پی شود
• کنترل نشست پس از زلزله شود

این تصمیم پیش از ساخت، ریسک آسیب لرزه ای را کاهش داد.

آزمایش های لرزه ای در مطالعات ژئوتکنیک خاک

در طراحی لرزه ای، فقط مقاومت استاتیکی خاک اهمیت ندارد. خاک در هنگام زلزله رفتار دینامیکی دارد. یکی از مهم ترین پارامترها سرعت موج برشی یا Vs است. این پارامتر برای طبقه بندی ساختگاه، تحلیل پاسخ زمین، ارزیابی اثرات زلزله استفاده می شود.

روش های اندازه گیری سرعت موج برشی

روش های رایج عبارت اند از:

• Downhole
• Crosshole
• آزمایش های سطحی ژئوفیزیکی

ترکیب این اطلاعات با گمانه و آزمایش های مکانیکی، مدل دقیق تری از زمین ایجاد می کند.

مطالعه موردی: تغییر تحلیل لرزه ای پس از آزمایش Vs

در یک ساختمان عمومی با اهمیت بالا، اطلاعات اولیه منطقه نشان می داد زمین شرایط مناسبی دارد. اما آزمایش سرعت موج برشی مشخص کرد سختی لایه های عمیق کمتر از انتظار است. پس از بازنگری طبقه بندی زمین تغییر کرد، پارامترهای تحلیل لرزه ای اصلاح شد، مدل سازه دوباره بررسی شد. آزمایش ژئوتکنیک خاک باعث شد رفتار واقعی ساختگاه در طراحی وارد شود.

در نهایت به بررسی موارد زیر می پردازیم:

• آزمایش های شیمیایی خاک و تأثیر آن بر دوام بتن
• کنترل کیفیت آزمایشگاه ژئوتکنیک
• نحوه خواندن گزارش ژئوتکنیک خاک
• اشتباهات رایج کارفرمایان
• ارتباط آزمایش ژئوتکنیک خاک با مقررات ملی ساختمان ایران
• استانداردهای بین المللی ISO، ASTM و Eurocode
• چک لیست انتخاب آزمایشگاه ژئوتکنیک معتبر
• جمع بندی نهایی برای مدیران پروژه و سازندگان

در ابتدای این مقاله بررسی کردیم که آزمایش ژئوتکنیک خاک چیست، چه آزمایش هایی در این فرآیند انجام می شود و چگونه نتایج آن بر طراحی فونداسیون، گودبرداری، ساختمان های بلندمرتبه، پروژه های تاپ دان و کنترل خطرات زمین اثر می گذارد. اما یک نکته بسیار مهم باقی مانده است داشتن نتایج آزمایش به تنهایی موفقیت پروژه را تضمین نمی کند. ارزش واقعی آزمایش ژئوتکنیک خاک زمانی مشخص می شود که:

• آزمایش ها با روش صحیح انجام شوند
• آزمایشگاه صلاحیت کافی داشته باشد
• نتایج درست تفسیر شوند
• گزارش مهندسی قابل استفاده تهیه شود
• ارتباط میان مشاور ژئوتکنیک، طراح سازه و تیم اجرا برقرار باشد

من در پروژه های متعدد دیده ام که یک گزارش ژئوتکنیک ضعیف، حتی با وجود انجام آزمایش ژئوتکنیک خاک  باعث تصمیم های اشتباه شده است. در مقابل، یک مطالعه دقیق ژئوتکنیک باعث شده پروژه هایی که با ریسک بالا مواجه بودند، با اصلاح به موقع مسیر طراحی و اجرا، بدون مشکل به بهره برداری برسند.

آزمایش های شیمیایی خاک در آزمایش ژئوتکنیک خاک چه اهمیتی دارند؟

بسیاری از کارفرمایان تصور می کنند خاک فقط از نظر مقاومت مکانیکی اهمیت دارد. اما زمین اطراف ساختمان یک محیط شیمیایی نیز محسوب می شود. خاک و آب زیرزمینی می توانند دارای ترکیباتی باشند که به مرور زمان:

• بتن را تخریب کنند
• میلگردها را دچار خوردگی کنند
• دوام فونداسیون را کاهش دهند
• عمر مفید سازه را کم کنند

به همین دلیل در پروژه های حساس، آزمایش ژئوتکنیک خاک فقط محدود به مقاومت و نشست نیست. بررسی های شیمیایی معمولاً شامل موارد زیر است:

• سولفات خاک
• کلراید
• pH خاک
• مقاومت الکتریکی خاک
• مواد آلی
• ترکیبات مهاجم موجود در آب زیرزمینی

نقش سولفات در آزمایش ژئوتکنیک خاک چیست؟

وجود سولفات در خاک و آب می تواند باعث واکنش های مخرب در بتن شود. این واکنش ها در طول زمان:

• باعث انبساط بتن
• کاهش مقاومت
• ترک خوردگی
• تخریب پوشش بتن روی آرماتور

می شوند.

به همین دلیل، در مناطقی که احتمال وجود خاک یا آب مهاجم وجود دارد، مشخصات بتن فونداسیون باید بر اساس نتایج آزمایش های شیمیایی تعیین شود. انتخاب نوع سیمان، نسبت آب به سیمان، پوشش آرماتور و سیستم آب بندی باید با شرایط واقعی زمین هماهنگ باشد.

مطالعه موردی: اصلاح طرح بتن فونداسیون پس از آزمایش شیمیایی

در یک ساختمان صنعتی دارای فونداسیون گسترده، آزمایش های ژئوتکنیک خاک وجود مقدار بالای سولفات در آب زیرزمینی را مشخص کرد. اگر بتن معمولی استفاده می شد، احتمال کاهش دوام فونداسیون در سال های آینده وجود داشت.

تیم طراحی پس از دریافت نتایج:

• نوع سیمان را اصلاح کرد
• طرح اختلاط بتن را تغییر داد
• پوشش آرماتور را افزایش داد
• جزئیات آب بندی را اصلاح کرد

این تصمیم هزینه اولیه پروژه را کمی افزایش داد، اما از هزینه های بسیار سنگین تعمیرات آینده جلوگیری کرد.

آزمایش ژئوتکنیک خاک چگونه به انتخاب نوع فونداسیون کمک می کند؟

یکی از مهم ترین تصمیم های هر پروژه ساختمانی، انتخاب سیستم پی است. و انتخاب آن فقط به مهندس سازه وابسته نیست بلکه او باید ابتدا آزمایش ژئوتکنیک خاک را که مهندس ژئوتکنیک تهیه کرده است را به درستی بررسی کند و از میان یکی از گزینه ها را انتخاب کند. این گزینه ها شامل موارد:

• پی منفرد
• پی نواری
• پی گسترده
• رادیه
• شمع
• سیستم ترکیبی شمع و رادیه مستقیماً به نتایج ژئوتکنیک  وابسته است. مهندس ژئوتکنیک باید مشخص کند:

• لایه مناسب باربری در چه عمقی قرار دارد
• ظرفیت باربری چقدر است
• نشست چقدر خواهد بود
• آیا خاک سطحی مناسب است
• آیا انتقال بار به عمق ضروری است

انجام دقیق آزمایش ژئوتکنیک خاک جلوتر از شروع پروژه، جلوی دوباره‌کاری‌ها و هزینه‌های میلیاردی را می‌گیرد. برای سفارش خدمات آزمایش ژئوتکنیک و استخراج داده‌های دقیق مهندسی، همین حالا با کارشناسان شرکت فریدان (تأسیس ۱۳۶۹) تماس بگیرید.
تلفن مشاوره مستقیم: 09909709030

چرا انتخاب اشتباه فونداسیون هزینه زیادی ایجاد می کند؟

دو خطای متداول وجود دارد:

انتخاب فونداسیون ضعیف تر از نیاز

این خطا باعث نشست، ترک سازه، مشکلات بهره برداری می شود.

انتخاب فونداسیون بیش از حد محافظه کارانه

این خطا باعث مصرف بیش از حد بتن، افزایش هزینه و افزایش زمان اجرا می شود. یک مطالعه ژئوتکنیک دقیق، نقطه تعادل میان ایمنی و اقتصاد را مشخص می کند.

مطالعه موردی: تغییر سیستم پی از سطحی به عمیق

در یک ساختمان بلندمرتبه دارای چهار طبقه زیرزمین، بررسی اولیه امکان استفاده از پی گسترده را نشان می داد. اما آزمایش های عمیق مشخص کردند:

• لایه مقاوم در عمق بیشتری قرار دارد
• نشست بلندمدت پی گسترده زیاد خواهد بود
• توزیع بار ستون های اصلی بسیار متمرکز است

پس از تحلیل مجدد، سیستم شمع ـ رادیه انتخاب شد. اگر تصمیم اولیه اجرا می شد، ساختمان پس از بهره برداری با نشست نامتقارن مواجه می شد.

کنترل کیفیت آزمایشگاه ژئوتکنیک چگونه انجام می شود؟

تجهیزات آزمایشگاهی تنها بخشی از اعتبار یک مجموعه هستند. یک آزمایشگاه حرفه ای باید دارای:

• تجهیزات مناسب
• دستگاه های کالیبره
• نیروی متخصص
• روش های استاندارد
• سیستم ثبت اطلاعات
• کنترل کیفیت داخلی

باشد.

استاندارد ISO/IEC 17025 یکی از مهم ترین استانداردهای بین المللی برای ارزیابی صلاحیت آزمایشگاه های آزمون و کالیبراسیون است. این استاندارد بر مواردی مانند، صلاحیت کارکنان، اعتبار روش آزمون، کنترل تجهیزات و قابلیت ردیابی نتایج تأکید دارد.

یک آزمایشگاه ژئوتکنیک معتبر چه ویژگی هایی دارد؟

برای انتخاب آزمایشگاه یا شرکت مطالعات ژئوتکنیک، این موارد را بررسی کنید:

تجربه پروژه های مشابه: آزمایشگاه باید سابقه انجام پروژه هایی با شرایط مشابه داشته باشد.

برای مثال:

• آزمایش خاک برج با ساختمان پنج طبقه یکسان نیست؛
• گود پانزده متری با گود سه متری تفاوت دارد؛
• زمین شهری متراکم با زمین باز صنعتی شرایط متفاوتی دارد.

توان تحلیل مهندسی: یک آزمایشگاه حرفه ای فقط نتیجه آزمایش ژئوتکنیک خاک را ارائه نمی دهد. بلکه باید بتواند:

• رفتار خاک را تفسیر کند؛
• پارامتر طراحی پیشنهاد دهد؛
• محدودیت ها را بیان کند؛
• پاسخگوی طراح سازه باشد.

مطالعه موردی: گزارش پر از آزمایش اما بدون تحلیل

در یک پروژه اداری، گزارش ژئوتکنیک شامل تعداد زیادی آزمایش بود، اما بخش تفسیر بسیار محدود بود. گزارش فقط اعداد را ارائه کرده بود:

• SPT
• درصد رطوبت
• دانه بندی
• وزن مخصوص

اما مشخص نکرده بود:

• ظرفیت باربری چقدر است
• نشست چقدر خواهد بود
• پارامتر مناسب طراحی چیست.

کارفرما مجبور شد مشاور دیگری برای تفسیر گزارش استخدام کند. این تجربه نشان داد تعداد آزمایش ها جایگزین تحلیل مهندسی نمی شود.

گزارش آزمایش ژئوتکنیک خاک چگونه باید تهیه شود؟

یک گزارش حرفه ای باید مانند یک سند تصمیم گیری مهندسی عمل کند. ساختار مناسب گزارش شامل بخش های زیر است:

معرفی پروژه

شامل:

• موقعیت زمین
• کاربری ساختمان
• تعداد طبقات
• عمق گود
• سیستم سازه ای

شرح عملیات صحرایی

شامل:

• تعداد گمانه ها
• عمق حفاری
• روش حفاری
• نمونه برداری
• آزمایش های انجام شده

شرایط زمین شناسی

شامل:

• نوع خاک
• لایه بندی
• تغییرات عمقی
• شرایط منطقه

نتایج آزمایشگاهی

شامل:

• جداول نتایج
• نمودارها
• روش آزمایش
• استاندارد مورد استفاده

تحلیل مهندسی

این بخش مهم ترین قسمت گزارش است.

شامل:

• انتخاب پارامترهای طراحی
• تحلیل نشست
• بررسی ظرفیت باربری
• ارزیابی آب زیرزمینی
• بررسی گود

توصیه های اجرایی

شامل:

• روش آماده سازی بستر
• نوع پی پیشنهادی
• روش کنترل خاکریز
• روش آبکشی
• پایش اجرا

مطالعه موردی: گزارش دقیق چگونه باعث کاهش اختلاف پیمانکار شد؟

در یک پروژه تجاری دارای هفت طبقه زیرزمین، گزارش ژئوتکنیک جزئیات کامل شرایط زمین را ارائه کرده بود. در اسناد مناقصه پارامترهای خاک، شرایط آب، الزامات گود، روش پایش، درج شد . نتیجه باعث شد:

• پیشنهادهای پیمانکاران قابل مقایسه شدند
• ادعاهای ناشی از شرایط ناشناخته کاهش یافت
• برنامه اجرایی دقیق تر شد

یک گزارش خوب فقط ابزار طراحی نیست ابزار مدیریت قرارداد نیز محسوب می شود.

انجام دقیق آزمایش ژئوتکنیک خاک جلوتر از شروع پروژه، جلوی دوباره‌ کاری‌ ها و هزینه‌ های میلیاردی را می‌ گیرد. برای سفارش خدمات آزمایش ژئوتکنیک و دانستن اینکه آزمایش ژئوتکنیک چیست و استخراج داده‌ های دقیق مهندسی، همین حالا با کارشناسان شرکت فریدان (تأسیس ۱۳۶۹) تماس بگیرید.
تلفن مشاوره مستقیم: 09909709030

ارتباط آزمایش ژئوتکنیک خاک با مقررات ملی ساختمان ایران

در ایران، آزمایش ژئوتکنیک خاک ساختمان باید با ضوابط و مقررات مرتبط هماهنگ باشد.

مهم ترین منابع شامل:

مبحث هفتم مقررات ملی ساختمان

این مبحث الزامات مربوط به:

• پی ها
• شناسایی زمین
• طراحی ژئوتکنیکی
• گودبرداری
• سازه های نگهبان

را ارائه می کند.

استاندارد ۲۸۰۰ ایران: در پروژه های لرزه ای، شرایط ساختگاه و اثر زمین بر رفتار لرزه ای ساختمان اهمیت دارد.

ضوابط سازمان نظام مهندسی ساختمان: این ضوابط بر کیفیت مطالعات، مسئولیت عوامل فنی و روند تأیید گزارش ها اثرگذار هستند.

استانداردهای بین المللی مهم در آزمایش ژئوتکنیک خاک: Eurocode 7 یکی از مهم ترین آیین نامه های طراحی ژئوتکنیک در اروپا است.

این استاندارد بر:

• طراحی مبتنی بر ریسک
• بررسی زمین
• کنترل شرایط اجرا

تأکید دارد.

استانداردهای ASTM: استانداردهای ASTM روش انجام بسیاری از آزمایش های خاک و سنگ را مشخص می کنند. مانند:

• نمونه برداری
• دانه بندی
• حدود اتربرگ
• آزمایش مقاومت
• تراکم.

استاندارد ISO: استانداردهای ISO در زمینه:

• کیفیت آزمایشگاه؛
• آزمایش های صحرایی؛
• روش های اندازه گیری.

کاربرد دارند.

اشتباهات رایج کارفرمایان در آزمایش ژئوتکنیک خاک

انتخاب ارزان ترین پیشنهاد

قیمت پایین معمولاً با حذف بخشی از خدمات همراه است.

انجام مطالعات پس از طراحی

مطالعات ژئوتکنیک باید قبل از تصمیم های اصلی سازه انجام شود.

استفاده از گزارش قدیمی

شرایط زمین، سطح آب و پروژه تغییر می کند.

نادیده گرفتن شرایط اجرا

گزارش باید در زمان ساخت نیز مورد استفاده قرار گیرد.

بی توجهی به اختلاف میان گزارش و زمین واقعی

هر اختلاف باید بررسی شود.

مطالعه موردی: اختلاف زمین واقعی با گزارش اولیه

در یک ساختمان مسکونی دارای سه طبقه زیرزمین، هنگام حفاری مشخص شد بخشی از زمین دارای خاک دستی قدیمی است. این شرایط در گمانه های اولیه مشاهده نشده بود. تیم پروژه:

• عملیات را متوقف کرد
• محدوده خاک دستی را مشخص کرد
• خاک نامناسب را برداشت
• مصالح مناسب جایگزین کرد

این تصمیم باعث شد مشکل در مرحله ساخت حل شود، نه پس از بهره برداری.

انجام دقیق آزمایش ژئوتکنیک خاک جلوتر از شروع پروژه، جلوی دوباره‌ کاری‌ ها و هزینه‌ های میلیاردی را می‌ گیرد. برای سفارش خدمات آزمایش ژئوتکنیک و دانستن اینکه آزمایش ژئوتکنیک چیست و استخراج داده‌ های دقیق مهندسی، همین حالا با کارشناسان شرکت فریدان (تأسیس ۱۳۶۹) تماس بگیرید.
تلفن مشاوره مستقیم: 09909709030

چگونه یک مدیر پروژه نتایج آزمایش ژئوتکنیک خاک را مدیریت کند؟

مدیر پروژه لازم نیست متخصص ژئوتکنیک باشد، اما باید بداند چه سؤالاتی بپرسد. سؤالات کلیدی:

• این پارامتر از کدام آزمایش ژئوتکنیک خاک به دست آمده است؟
• آیا نمونه کیفیت مناسب داشته است؟
• آیا آب زیرزمینی بررسی شده است؟
• آیا نشست تحلیل شده است؟
• آیا شرایط گود بررسی شده است؟
• آیا آزمایشگاه تجربه مشابه دارد؟
• آیا نتایج با شرایط اجرایی هماهنگ هستند؟

این پرسش ها کیفیت تصمیم های پروژه را افزایش می دهد.

اکنون پاسخ کامل سؤال «آزمایش ژئوتکنیک خاک چیست؟» مشخص است. آزمایش ژئوتکنیک خاک یک فرآیند تخصصی برای شناخت رفتار زمین و تبدیل آن به تصمیم مهندسی است. این مطالعات مشخص می کنند:

• ساختمان چگونه روی زمین قرار گیرد
• چه نوع فونداسیونی انتخاب شود
• گود چگونه اجرا شود
• آب چگونه کنترل شود
• نشست چگونه مدیریت شود
• خطرات لرزه ای چگونه ارزیابی شوند

تجربه پروژه های بزرگ ساختمانی نشان می دهد که هزینه آزمایش ژئوتکنیک خاک در مقایسه با هزینه کل پروژه بسیار محدود است، اما اثر آن بر موفقیت پروژه بسیار بزرگ است. یک گزارش ژئوتکنیک دقیق:

• از دوباره کاری جلوگیری می کند
• هزینه های پنهان را کاهش می دهد
• تصمیم طراحی را مطمئن تر می کند
• ایمنی ساختمان را افزایش می دهد

اما یک گزارش ضعیف:

• ریسک را پنهان می کند
• هزینه آینده ایجاد می کند
• پروژه را در برابر شرایط ناشناخته زمین آسیب پذیر می سازد

برای مدیران پروژه، سازندگان، سرپرستان کارگاه و کارفرمایان حرفه ای، پیام اصلی روشن است: قبل از اینکه ساختمان را روی زمین بسازید، باید زمین را بشناسید. و این شناخت فقط با یک فرآیند علمی و دقیق آزمایش ژئوتکنیک خاک به دست می آید.

انجام دقیق آزمایش ژئوتکنیک خاک جلوتر از شروع پروژه، جلوی دوباره‌ کاری‌ ها و هزینه‌ های میلیاردی را می‌ گیرد. برای سفارش خدمات آزمایش ژئوتکنیک و دانستن اینکه آزمایش ژئوتکنیک چیست و استخراج داده‌ های دقیق مهندسی، همین حالا با کارشناسان شرکت فریدان (تأسیس ۱۳۶۹) تماس بگیرید.
تلفن مشاوره مستقیم: 09909709030
