مطالعات ژئوتکنیک ساختمان چگونه است؟ راهنمای جامع بررسی خاک برای ساخت و ساز ایمن و اقتصادی
ساخت یک ساختمان موفق، از لحظه ای آغاز نمی شود که اولین ستون بتن ریزی می شود، بلکه از زمانی شروع می شود که رفتار واقعی زمین زیر پروژه شناخته می شود. تجربه همکاری با ده ها پروژه ساختمانی، از مجتمع های مسکونی متوسط گرفته تا برج های دارای چندین طبقه زیرزمین، یک واقعیت را بارها ثابت کرده است، هیچ سازه ای بهتر از زمینی که روی آن قرار می گیرد عمل نمی کند.
به همین دلیل، مطالعات ژئوتکنیک ساختمان اولین سرمایه گذاری هوشمندانه هر پروژه ساختمانی محسوب می شود. این مطالعات اطلاعاتی را فراهم می کنند که مستقیماً بر طراحی پی، روش گودبرداری، انتخاب سیستم نگهبان، کنترل نشست، هزینه ساخت و حتی طول عمر ساختمان اثر می گذارند.
بسیاری از کارفرمایان تصور می کنند مطالعات خاک تنها یک الزام اداری برای دریافت پروانه ساختمان است، اما در پروژه های واقعی دقیقاً برعکس است. گزارش ژئوتکنیک، مهم ترین سند فنی برای تصمیم گیری مهندس سازه، مهندس ژئوتکنیک، طراح گودبرداری و مجری پروژه به شمار می آید.
در این مقاله، فرآیند مطالعات ژئوتکنیک ساختمان را از دیدگاه یک متخصص باتجربه بررسی می کنیم، فردی که در پروژه های بزرگ شهری، گودهای عمیق، ساختمان های مرتفع و پروژه های صنعتی حضور داشته و نتایج مستقیم اجرای صحیح یا نادرست این مطالعات را مشاهده کرده است.

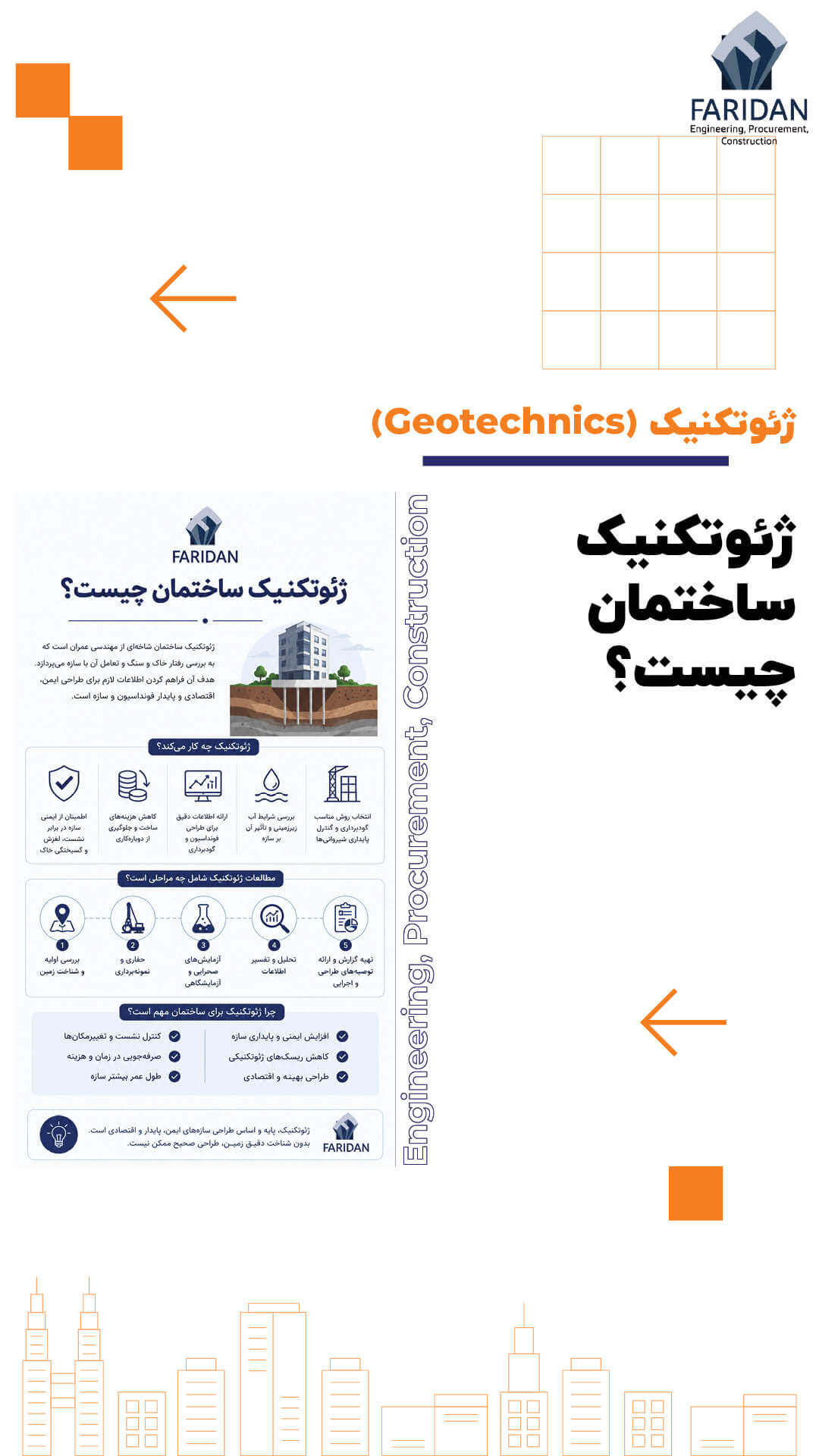

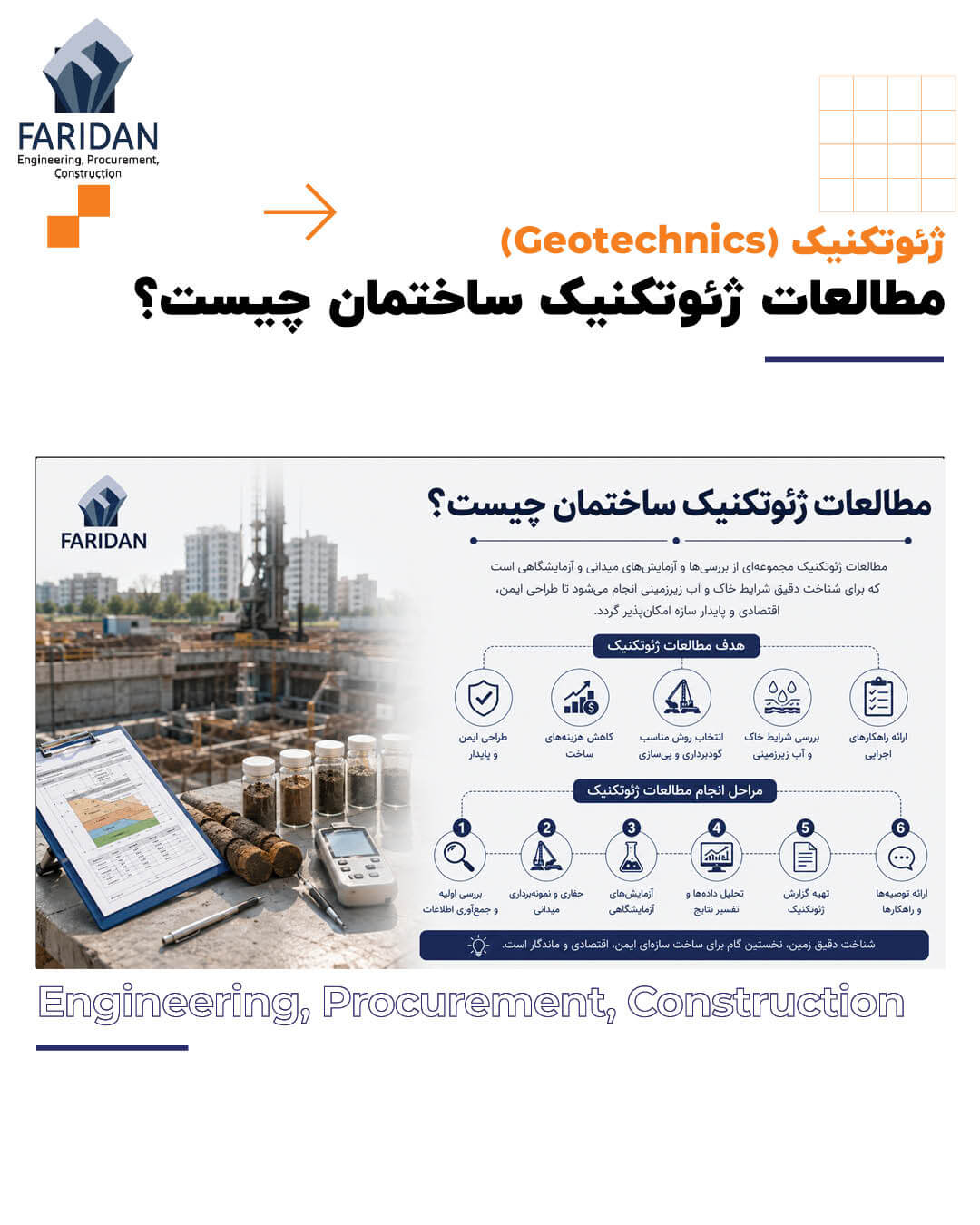

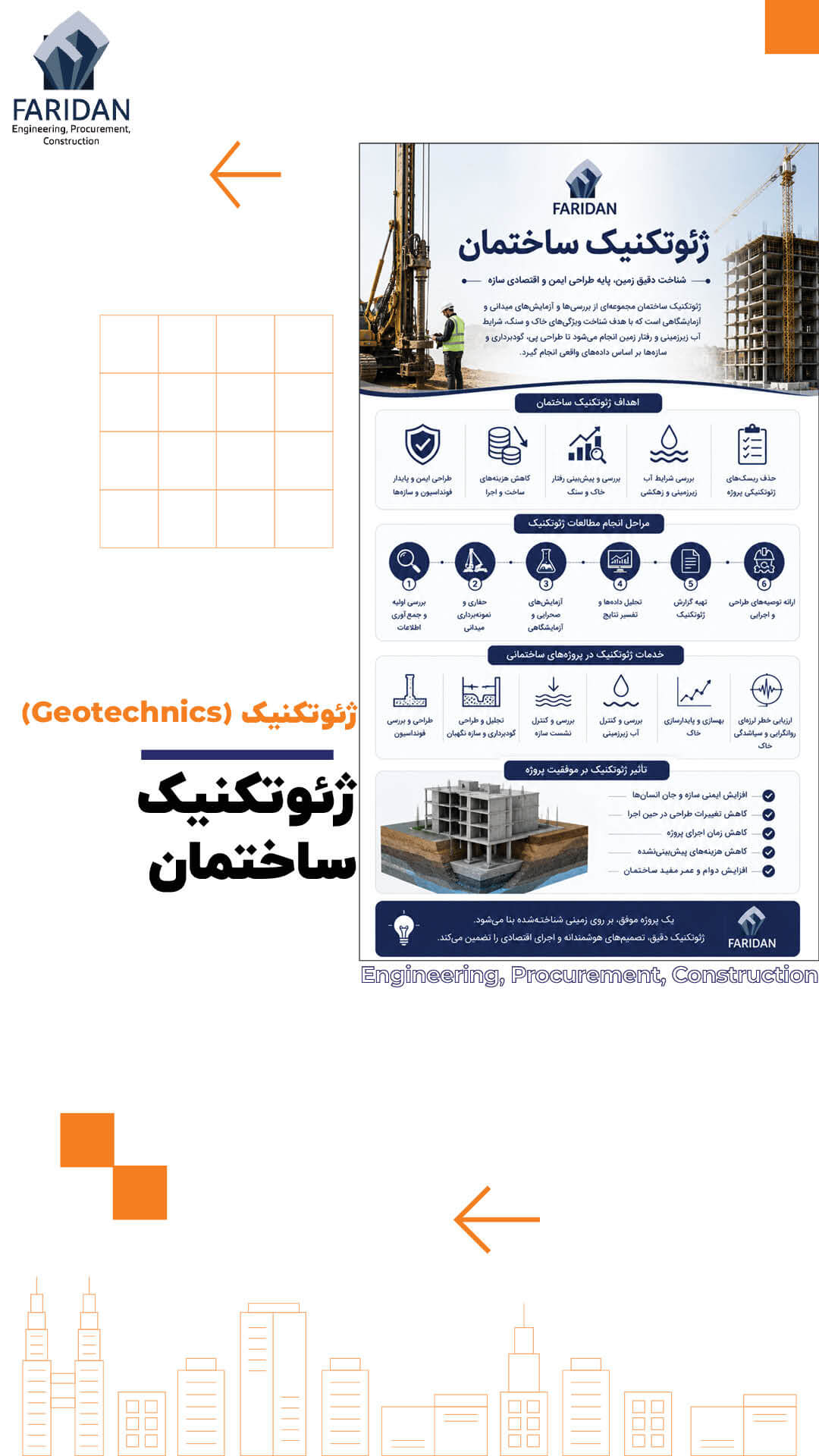

مطالعات ژئوتکنیک ساختمان چیست؟
مطالعات ژئوتکنیک ساختمان مجموعه ای از بررسی های میدانی، آزمایشگاهی و مهندسی است که ویژگی های خاک، سنگ، آب زیرزمینی و شرایط زمین محل احداث ساختمان را مشخص می کند تا سازه بر پایه اطلاعات واقعی طراحی شود. این مطالعات صرفاً تعیین جنس خاک نیست. در حقیقت پاسخ پرسش های مهم زیر را ارائه می کنند:
- ظرفیت واقعی باربری زمین چقدر است؟
- چه نوع پی برای ساختمان مناسب تر است؟
- آیا خاک نشست خواهد کرد؟
- عمق مناسب پی چه مقدار است؟
- آیا خطر روانگرایی وجود دارد؟
- دیواره های گود چگونه پایدار می مانند؟
- سطح آب زیرزمینی در چه عمقی قرار دارد؟
- چه روشی برای پایدارسازی خاک مناسب تر است؟
این اطلاعات، پایه تمام محاسبات سازه محسوب می شوند.
چرا مطالعات ژئوتکنیک ساختمان اولین مرحله واقعی پروژه است؟
زمین عضوی از ساختمان است که تمام بار آن را متحمل می شود. اگر اطلاعات خاک نادرست باشد، بهترین طراحان سازه نیز عملکرد مطلوبی نخواهند داشت. این تصور در بسیاری از پروژه ها که ابتدا باید نقشه معماری را تهیه کنند کاملا اشتباه است زیرا اولین قدم مهندسی، شناخت زمین زیر ساختمان است. به همین دلیل در آیین نامه های بین المللی و ملی مطالعات ژئوتکنیک ساختمان پیش نیاز طراحی سازه محسوب می شود.
مطالعه موردی
در یک پروژه مسکونی دارای چهار طبقه زیرزمین و دوازده طبقه روی زمین، کارفرما ابتدا تصمیم داشت بر اساس تجربه پروژه مجاور طراحی انجام دهد. پس از اجرای گمانه های ژئوتکنیک مشخص شد در عمق حدود دوازده متری، لایه ای از رس بسیار نرم وجود دارد که در زمین مجاور مشاهده نشده بود. مهندس ژئوتکنیک با بدست آوردن گزارش ژئوتکنیک، نوع پی را از گسترده معمولی به پی گسترده تقویت شده همراه با بهسازی موضعی تغییر داد. نتیجه این تصمیم، حذف نشست های نامتقارن و افزایش قابل توجه ضریب ایمنی ساختمان بود.
نقش ژئوتکنیک ساختمان در کاهش هزینه های پروژه
بسیاری تصور می کنند مطالعات خاک فقط هزینه ای اضافی ایجاد می کند. تجربه شرکت فریدان در پروژه های بزرگ دقیقاً نتیجه ای متفاوت نشان می دهد. بخش عمده هزینه های پیش بینی نشده پروژه های ساختمانی ناشی از اطلاعات ناقص درباره زمین است. زمانی که وضعیت واقعی خاک مشخص باشد:
- طراحی اقتصادی تر انجام می شود.
- مقدار بتن کاهش پیدا می کند.
- ابعاد پی بهینه می شود.
- زمان اجرای پروژه کمتر می شود.
- تغییرات حین اجرا حذف می شود.
- ریسک توقف پروژه کاهش پیدا می کند.
در مقابل، حذف مطالعات ژئوتکنیک ساختمان باعث می شود پروژه چندین بار طراحی مجدد شود.
مطالعه موردی
در یک ساختمان اداری با گودبرداری حدود هجده متر، ژئوتکنیک ساختمان نشان داد مقاومت واقعی خاک بسیار بیشتر از برآورد اولیه است. مهندس ژئوتکنیک با اصلاح طراحی سیستم نگهبان، تعداد مهارها را کاهش داد. این تصمیم باعث شد حجم فولاد مصرفی به شکل محسوسی کاهش پیدا کند و زمان اجرای گود نیز کوتاه تر شود. در نهایت هزینه اجرای گود نسبت به طراحی اولیه به میزان قابل توجهی کاهش یافت.
چه زمانی مطالعات ژئوتکنیک ساختمان انجام می شود؟
بهترین زمان انجام مطالعات، قبل از شروع طراحی سازه است. در این مرحله هنوز امکان اصلاح ابعاد ساختمان، محل هسته مرکزی، موقعیت آسانسور، تعداد طبقات زیرزمین و نوع پی وجود دارد. اگر مطالعات پس از طراحی انجام شوند، معمولاً اصلاحات گستردهای در نقشه ها ایجاد می شود. همین موضوع زمان پروژه را افزایش می دهد.
اگر درباره ژئوتکنیک ساختمان، انتخاب روش مناسب مطالعات یا بررسی شرایط پروژه خود سؤال دارید، کارشناسان شرکت فریدان آماده ارائه مشاوره تخصصی و رایگان به شما هستند.
📞 تماس مستقیم: 09909709030
مراحل کلی مطالعات ژئوتکنیک ساختمان
یک پروژه استاندارد معمولاً مراحل زیر را طی می کند.
بررسی اولیه زمین
در این مرحله کارشناسان اطلاعات زیر را بررسی می کنند:
- موقعیت زمین
- ساختمان های مجاور
- سابقه گودبرداری منطقه
- وضعیت توپوگرافی
- مسیر آب های سطحی
- زمین شناسی منطقه
- نقشه های موجود
این اطلاعات مسیر مطالعات بعدی را مشخص می کنند.
طراحی برنامه گمانه زنی
هیچ پروژه ای بدون برنامه حفاری آغاز نمی شود. در این مرحله موارد زیر تعیین می شوند:
- تعداد گمانه ها
- محل دقیق گمانه ها
- عمق حفاری
- نوع نمونه برداری
- آزمایش های مورد نیاز
ابعاد ساختمان، تعداد طبقات، نوع سازه و شرایط زمین بر این تصمیم ها اثر مستقیم دارند.

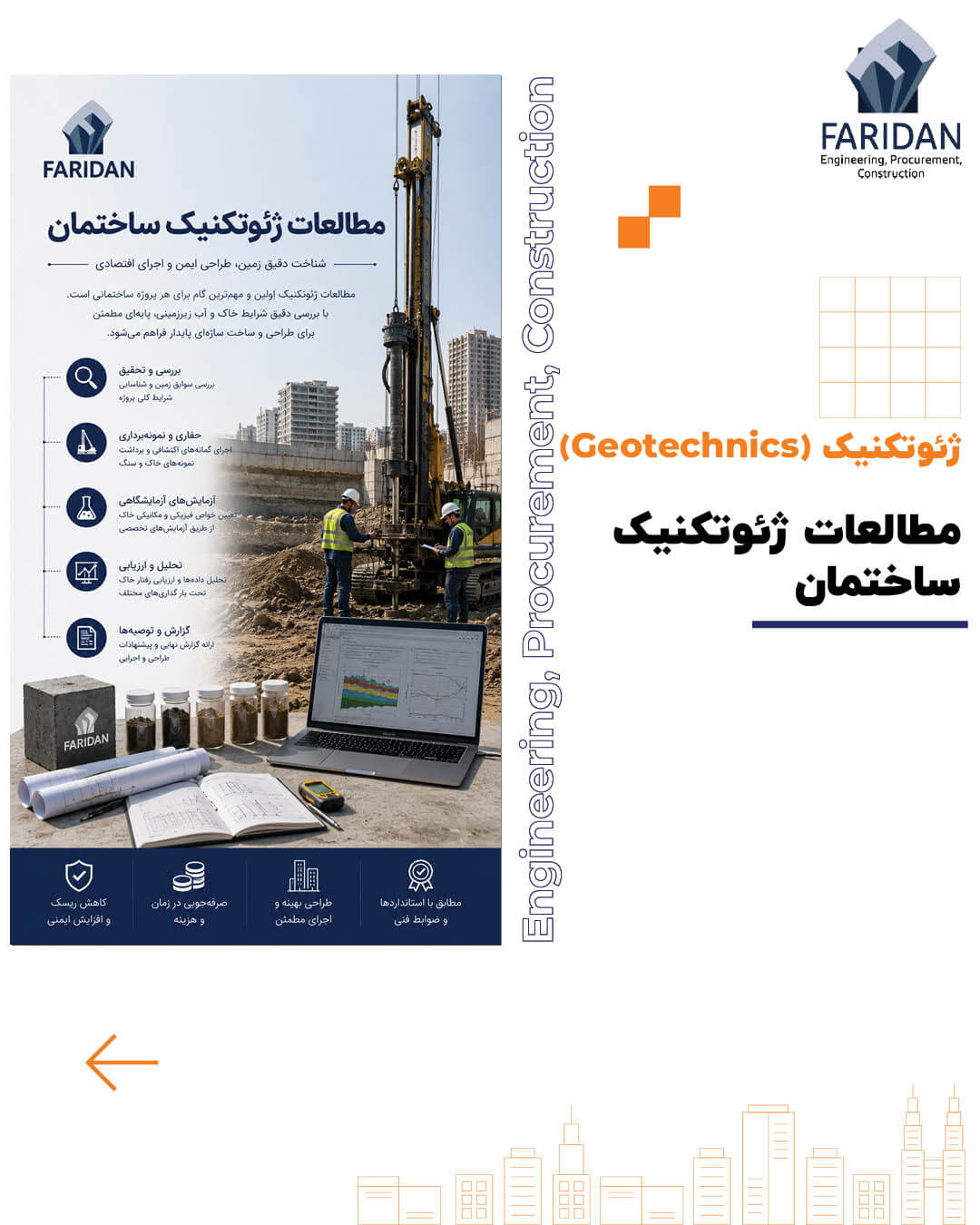

اجرای حفاری ژئوتکنیک
حفاری مهم ترین بخش عملیات میدانی است. در این مرحله لایه های مختلف خاک شناسایی می شوند. نمونه های دست خورده و دست نخورده برداشت می شوند. تمام تغییرات لایه ها ثبت می شوند. سطح آب زیرزمینی اندازه گیری می شود. نتایج این عملیات پایه اصلی گزارش نهایی را تشکیل می دهند.
چرا تعداد گمانه ها اهمیت دارد؟
طبیعتا هر چه ساختمان بزرگتر باشد زمین زیر آن بزرگتر خواهد بود، به همین علت محل، تعداد و عمق گمانه ها باید بر اساس استاندارد های مهندسی تعیین شوند. تصور اینکه تعداد کم گمانه برای کل ساختمان کافی است در بسیاری از پروژه ها باعث خطاهای جدی می شود. رفتار خاک حتی در فاصله چند متری نیز تغییر می کند.
مطالعه موردی
در یک پروژه تجاری با زیربنای حدود پانزده هزار مترمربع، اختلاف قابل توجهی بین مقاومت خاک در دو گوشه زمین مشاهده شد. اگر تنها یک گمانه اجرا می شد، طراحی پی بر اساس اطلاعات ناقص انجام می گرفت. پس از تکمیل مطالعات، ضخامت پی در بخش جنوبی پروژه افزایش یافت و نشست نامتقارن حذف شد.
آزمایش های صحرایی در مطالعات ژئوتکنیک ساختمان
بخش مهمی از اطلاعات ژئوتکنیک ساختمان مستقیماً در محل پروژه به دست می آید. این آزمایش ها رفتار واقعی خاک را نشان می دهند. مهم ترین آن ها عبارت اند از:
- آزمایش نفوذ استاندارد (SPT)
- آزمایش نفوذ مخروط (CPT)
- آزمایش پرشرمتر
- آزمایش بارگذاری صفحه
- آزمایش نفوذپذیری
- اندازه گیری سطح آب زیرزمینی
- آزمایش های برجا برای تعیین مقاومت برشی خاک
هر یک از این آزمایش ها اطلاعات متفاوتی درباره مقاومت، تراکم، تغییرشکل و ظرفیت باربری زمین ارائه می کنند.
چرا آزمایش های آزمایشگاهی به اندازه حفاری اهمیت دارند؟
نمونه برداری تنها آغاز کار است. پس از انتقال نمونه ها به آزمایشگاه، رفتار واقعی خاک از جنبه های مختلف بررسی می شود. در آزمایشگاه ویژگی هایی مانند:
- دانه بندی
- حدود اتربرگ
- درصد رطوبت
- وزن مخصوص
- تراکم
- مقاومت برشی
- تحکیم
- نفوذپذیری
- مقاومت فشاری
اندازه گیری می شوند.
این اطلاعات مستقیماً وارد محاسبات طراحی سازه خواهند شد.
مطالعات ژئوتکنیک ساختمان در گودبرداری های عمیق چه نقشی دارد؟
هرچه عمق گود افزایش پیدا می کند، نقش مطالعات ژئوتکنیک ساختمان از یک گزارش فنی ساده به مهم ترین سند تصمیم گیری پروژه تبدیل می شود. در پروژه هایی که دو یا سه طبقه زیرزمین اجرا می شوند، بسیاری از سازندگان تصور می کنند کنترل گود تنها با اجرای سازه نگهبان انجام می شود، در حالی که نوع سازه نگهبان، طول انکراژ، فاصله مهارها، ضخامت دیواره، توالی خاکبرداری و حتی زمان اجرای هر مرحله مستقیماً از نتایج مطالعات ژئوتکنیک استخراج می شود.
در تجربه پروژه های متعدد، بارها مشاهده کرده ایم که اختلاف تنها چند متر در محل قرارگیری لایه مقاوم خاک، کل طراحی گود را تغییر داده است. اگر این اطلاعات پیش از شروع عملیات مشخص نشود، پیمانکار ناچار می شود در میانه اجرا طرح را اصلاح کند. اتفاقی که هزینه پروژه را چندین برابر افزایش می دهد.
مطالعه موردی
در یک پروژه اداری با پنج طبقه زیرزمین و حدود ۱۸ متر عمق گود، نتایج مطالعات ژئوتکنیک ساختمان نشان داد لایه ماسه اشباع در عمق میانی زمین قرار دارد. بر همین اساس سیستم نگهداری گود اصلاح شد، زهکشی مرحله ای اجرا گردید و ترتیب خاکبرداری تغییر کرد. نتیجه این تصمیم، کنترل کامل تغییر شکل دیواره ها و جلوگیری از نشست ساختمان های مجاور بود در حالی که برآورد اولیه پروژه بدون مطالعات ژئوتکنیک، چنین شرایطی را پیش بینی نکرده بود.
ارتباط مطالعات ژئوتکنیک ساختمان با طراحی فونداسیون
هیچ مهندس سازه ای بدون شناخت ظرفیت واقعی خاک، فونداسیون اقتصادی و ایمن طراحی نمی کند. مهم ترین خروجی ژئوتکنیک ساختمان، اطلاعاتی است که مستقیماً وارد محاسبات سازه می شود. این اطلاعات شامل موارد زیر است:
- ظرفیت باربری مجاز خاک
- میزان نشست کل و نشست تفاضلی
- مدول عکس العمل بستر
- ضریب بستر برای طراحی پی
- تراز مناسب استقرار فونداسیون
- عمق یخبندان
- وضعیت آب زیرزمینی
- احتمال روانگرایی
- مقاومت لایه های مختلف خاک
وقتی این داده ها دقیق باشند، مهندس سازه می تواند میان پی منفرد، نواری، گسترده یا شمع بهترین گزینه را انتخاب کند. در مقابل، نبود اطلاعات صحیح باعث می شود طراح برای کاهش ریسک، ابعاد فونداسیون را بیش از نیاز واقعی افزایش دهد. موضوعی که مصرف بتن، میلگرد، زمان اجرا و هزینه پروژه را به شکل محسوسی بالا می برد.
اگر درباره ژئوتکنیک ساختمان، انتخاب روش مناسب مطالعات یا بررسی شرایط پروژه خود سؤال دارید، کارشناسان شرکت فریدان آماده ارائه مشاوره تخصصی و رایگان به شما هستند.
📞 تماس مستقیم: 09909709030
مطالعه موردی
در یک ساختمان تجاری با زیربنای حدود ۱۴ هزار متر مربع، طراحی اولیه بر اساس فرضیات محافظه کارانه، اجرای پی گسترده ضخیم را پیشنهاد می کرد. پس از انجام مطالعات ژئوتکنیک ساختمان مشخص شد ظرفیت باربری واقعی خاک حدود ۴۰ درصد بیشتر از مقدار فرض شده است. طراحی مجدداً انجام شد و ضخامت پی کاهش یافت. همین اصلاح باعث صرفه جویی قابل توجهی در بتن و فولاد پروژه شد، بدون اینکه ایمنی کاهش پیدا کند.
مطالعات ژئوتکنیک ساختمان و کنترل نشست سازه
یکی از مهم ترین دغدغه های کارفرمایان، نشست ساختمان پس از بهره برداری است. نشست زمانی خطرناک می شود که یکنواخت نباشد. اگر یک بخش ساختمان بیش از بخش دیگر نشست کند، ترک های سازه ای، آسیب به دیوارها، اختلال در عملکرد درها و پنجره ها و حتی آسیب به اسکلت ایجاد می شود.
مطالعات ژئوتکنیک ساختمان دقیقاً برای جلوگیری از چنین اتفاقاتی انجام می شود. در این مطالعات موارد زیر بررسی می شود:
- ضخامت لایه های تراکم پذیر
- میزان تحکیم خاک
- رفتار خاک های رسی
- تغییرات رطوبتی
- نشست بلندمدت
- نشست آنی
- نشست تحکیمی
- نشست ناشی از بارگذاری مجاور
مهندس ژئوتکنیک براساس این اطلاعات مقدار نشست قابل انتظار را محاسبه می کند و در اختیار طراح سازه قرار می دهد.
مطالعه موردی
در یک مجتمع مسکونی با سه بلوک مجزا، آزمایش های ژئوتکنیک نشان داد بخشی از زمین روی رس نرم قرار گرفته است. قبل از اجرای فونداسیون، عملیات بهسازی خاک انجام شد و پس از بهره برداری اختلاف نشست میان بلوک ها در محدوده مجاز باقی ماند. این تصمیم از ایجاد ترک های گسترده در نمای ساختمان جلوگیری کرد.
ژئوتکنیک ساختمان در پروژه های تاپ دان
روش تاپ دان (Top Down) یکی از پیچیده ترین روش های اجرای سازه های زیرزمینی است و بدون مطالعات ژئوتکنیک ساختمان اجرای آن عملاً امکان پذیر نیست. در این روش، سازه همزمان با عملیات خاکبرداری اجرا می شود و کوچک ترین خطا در شناخت شرایط زمین می تواند برنامه زمان بندی پروژه را مختل کند. برای طراحی تاپ دان، اطلاعات زیر ضروری است:
- توزیع لایه های خاک
- مقاومت جانبی خاک
- فشار جانبی در حالت سکون
- فشار فعال و غیرفعال
- رفتار خاک در بارگذاری مرحله ای
- تغییرشکل مجاز دیواره ها
- وضعیت آب زیرزمینی
- نفوذپذیری خاک
این داده ها تعیین می کنند ستون های دائمی، دیوار دیافراگمی، شمع ها و سقف های مرحله ای چگونه طراحی شوند.
مطالعه موردی
در یک پروژه مرتفع با شش طبقه زیرزمین، گزارش مطالعات ژئوتکنیک ساختمان نشان داد سطح آب زیرزمینی بالاتر از برآورد اولیه قرار دارد. طراحی سیستم آب بندی و زهکشی اصلاح شد و عملیات تاپ دان بدون توقف اجرا گردید. اگر این اطلاعات قبل از شروع پروژه در دسترس نبود، ورود آب به گود باعث توقف چند ماهه عملیات می شد.
تأثیر مطالعات ژئوتکنیک ساختمان بر هزینه پروژه
برخی کارفرمایان هنوز تصور می کنند حذف مطالعات ژئوتکنیک باعث کاهش هزینه پروژه می شود اما تجربه پروژه های بزرگ دقیقاً خلاف این موضوع را ثابت کرده است. هزینه مطالعات ژئوتکنیک معمولاً درصد بسیار کوچکی از کل هزینه ساخت را تشکیل می دهد، اما از بروز هزینه های سنگین جلوگیری می کند. این مطالعات باعث می شود:
- طراحی اقتصادی تر انجام شود.
- حجم بتن و فولاد کاهش یابد.
- تغییرات حین اجرا کمتر شود.
- زمان اجرای پروژه کاهش پیدا کند.
- ریسک خسارت به ساختمان های مجاور حذف شود.
- احتمال توقف پروژه کاهش یابد.
- هزینه تعمیرات آینده از بین برود.
به همین دلیل بسیاری از شرکت های بزرگ ساختمانی، قبل از خرید زمین نیز مطالعات اولیه ژئوتکنیک انجام می دهند تا هزینه های واقعی پروژه را برآورد کنند.
اشتباهات رایج در مطالعات ژئوتکنیک ساختمان که هزینه پروژه را چند برابر میکند
در طول سال هایی که با سازندگان، مدیران پروژه و مشاوران بزرگ همکاری داشته ایم، یک نکته را بارها دیده ایم تقریباً تمام پروژه هایی که با افزایش هزینه، تغییر طراحی یا مشکلات اجرایی رو به رو شده اند، در یکی از مراحل مطالعات ژئوتکنیک ساختمان دچار خطا بوده اند. این اشتباهات معمولاً در ابتدای پروژه کوچک به نظر می رسند، اما در مراحل اجرای سازه به بحرانی جدی تبدیل می شوند.
تعداد ناکافی گمانه های اکتشافی
یکی از رایج ترین اشتباهات، کاهش تعداد گمانه ها برای کم کردن هزینه مطالعات است. در بسیاری از زمین ها، شرایط خاک در فاصله چند متر کاملاً تغییر می کند. اگر تنها یک یا دو گمانه اجرا شود، تصویر واقعی از وضعیت زمین به دست نمی آید.
مطالعه موردی
در یک پروژه مسکونی با زمینی حدود ۳۵۰۰ متر مربع، تنها دو گمانه حفاری شده بود. هنگام اجرای فونداسیون مشخص شد در بخشی از زمین یک لایه رس نرم با ضخامت زیاد وجود دارد که در گمانه ها مشاهده نشده بود. طراحی فونداسیون متوقف شد، عملیات حفاری مجدد انجام گرفت و اجرای پروژه بیش از یک ماه به تعویق افتاد.
حفاری در عمق ناکافی
گاهی حفاری تنها تا عمقی انجام می شود که برای فونداسیون فعلی مناسب است در حالی که لایه های ضعیف در عمق پایین تر قرار دارند و بر نشست بلند مدت ساختمان اثر می گذارند. مهندس ژئوتکنیک باید عمق حفاری را براساس نوع پروژه، ارتفاع ساختمان، بارهای سازه و شرایط زمین تعیین کند.
مطالعه موردی
در یک ساختمان اداری با چهار طبقه زیرزمین، حفاری اولیه تا عمق محدودی انجام شد. بررسی تکمیلی نشان داد در عمق پایین تر یک لایه بسیار تراکم پذیر وجود دارد. پس از اصلاح مطالعات، نوع پی تغییر کرد و از ایجاد نشست بلندمدت جلوگیری شد.
بی توجهی به تغییرات فصلی سطح آب زیرزمینی
سطح آب زیرزمینی ثابت نیست.
در بسیاری از شهرها، بارندگی، خشکسالی، برداشت آب و شرایط اقلیمی باعث تغییر تراز آب می شود. اگر مطالعات ژئوتکنیک ساختمان تنها در یک فصل انجام شود و این تغییرات بررسی نشود، طراحی سیستم زهکشی، سازه نگهبان و آب بندی با خطا همراه می شود.
مطالعه موردی
در یک پروژه تجاری، آزمایش ها در فصل خشک انجام شد و سطح آب پایین گزارش گردید. هنگام اجرای زیرزمین در فصل بارندگی، آب زیرزمینی چند متر افزایش یافت. پروژه مجبور شد سیستم پمپاژ و آب بندی جدید اجرا کند که هزینه قابل توجهی به پروژه تحمیل کرد.
استفاده از اطلاعات پروژه های مجاور
برخی کارفرمایان تصور می کنند اگر در زمین مجاور گزارش ژئوتکنیک وجود داشته باشد، همان اطلاعات برای زمین جدید نیز کافی است. این تصور کاملاً اشتباه است. در بسیاری از شهرهای ایران، جنس خاک در فاصله کمتر از ۲۰ متر تغییر می کند. وجود خاک دستی، قنوات قدیمی، پرشدگی های مصنوعی، نخاله ساختمانی یا تغییرات طبیعی باعث می شود هر زمین شرایط اختصاصی خود را داشته باشد.
مطالعه موردی
در یک پروژه با دو قطعه زمین مجاور، گزارش قبلی ظرفیت باربری بالایی را نشان می داد، اما در زمین جدید، خاک دستی تا عمق قابل توجهی وجود داشت. اگر طراحی براساس گزارش قبلی انجام می شد، نشست قابل توجهی در ساختمان ایجاد می شد.
تجهیزات مورد استفاده در مطالعات ژئوتکنیک ساختمان
کیفیت مطالعات ژئوتکنیک ساختمان تنها به تجربه مهندس وابسته نیست تجهیزات دقیق نیز نقش تعیین کننده ای دارند. امروزه شرکت های معتبر از تجهیزات پیشرفته برای شناخت رفتار واقعی خاک استفاده می کنند. مهم ترین تجهیزات عبارت اند از:
- دستگاه حفاری دورانی
- دستگاه حفاری مغزه گیری
- تجهیزات آزمایش SPT
- تجهیزات CPT و CPTu
- پرشرمتر
- دیلاتومتر
- سیستم ثبت سطح آب زیرزمینی
- تجهیزات نمونه گیری دست نخورده
- دستگاه های آزمایش برش مستقیم
- دستگاه سه محوری (Triaxial)
- دستگاه تحکیم (Consolidation)
- تجهیزات آزمایش نفوذپذیری
- تجهیزات آزمایش مقاومت تک محوری
هرچه داده های برداشت شده دقیق تر باشند، طراحی سازه نیز اقتصادی تر و ایمن تر خواهد بود.

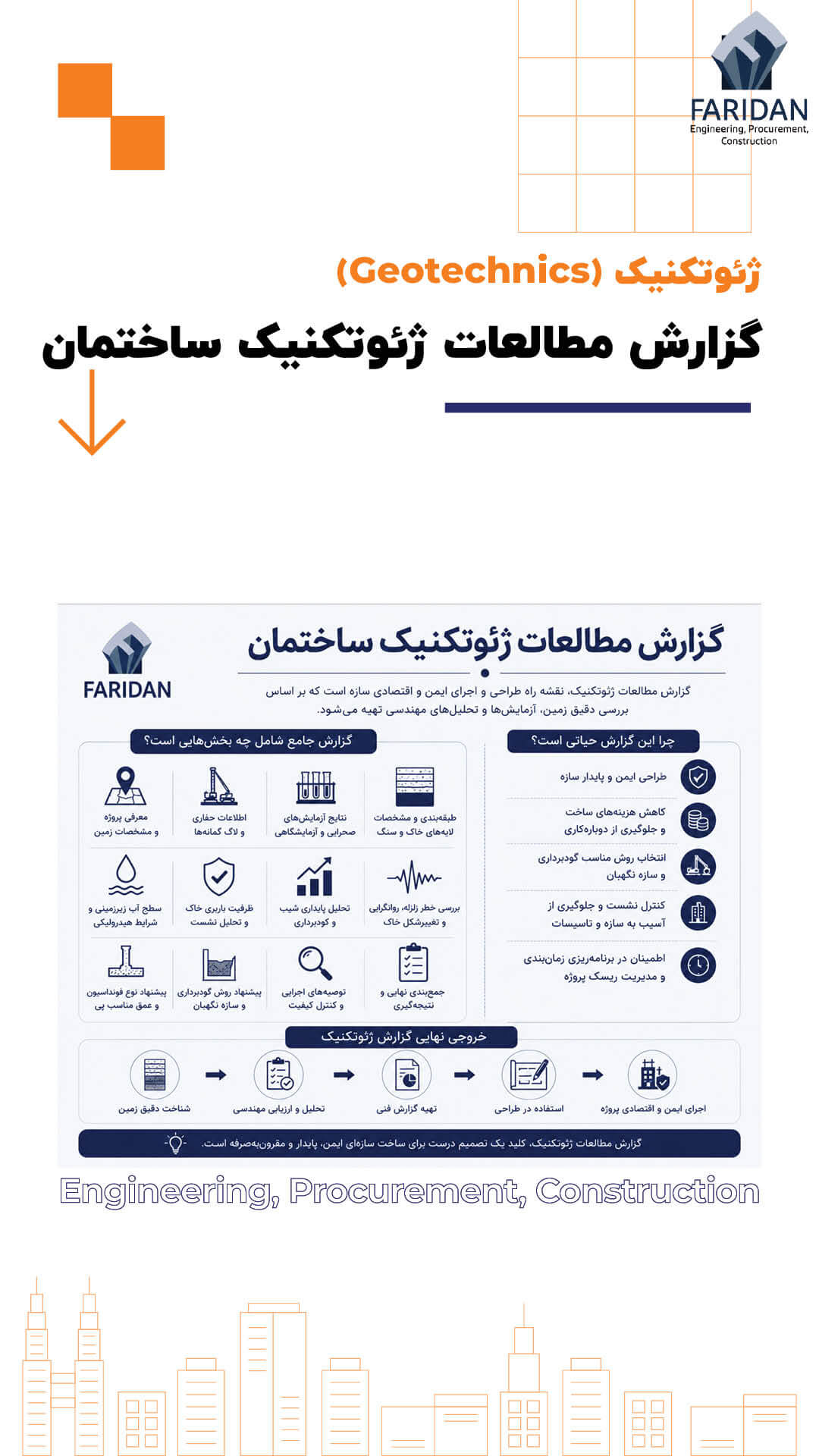

گزارش مطالعات ژئوتکنیک ساختمان شامل چه بخش هایی است؟
گزارش نهایی مهم ترین خروجی خدمات ژئوتکنیک است. این گزارش تنها مجموعه ای از نتایج آزمایشگاهی نیست بلکه نقشه راه طراحی سازه محسوب می شود. یک گزارش حرفه ای معمولاً شامل بخش های زیر است:
- معرفی پروژه
- مشخصات زمین
- بررسی توپوگرافی
- وضعیت زمین شناسی منطقه
- اطلاعات حفاری
- لاگ کامل گمانه ها
- نتایج آزمایش های صحرایی
- نتایج آزمایش های آزمایشگاهی
- طبقه بندی خاک
- مشخصات مکانیکی لایه ها
- ظرفیت باربری
- میزان نشست
- سطح آب زیرزمینی
- خطر روانگرایی
- تحلیل پایداری شیب
- تحلیل گودبرداری
- پیشنهاد نوع فونداسیون
- پیشنهاد روش بهسازی خاک
- توصیه های اجرایی
- جمع بندی نهایی
هرچه این گزارش کامل تر باشد، احتمال بروز تغییرات در زمان اجرا کمتر خواهد بود. برای اینکه گزارش درست و کامل ارائه شود ابتدا باید بدانیم ژئوتکنیک چیست؟ و چه اصولی را باید در آن رعایت نماییم
الزامات مقررات ملی ساختمان در مطالعات ژئوتکنیک ساختمان
در ایران، انجام مطالعات ژئوتکنیک ساختمان تنها یک توصیه مهندسی نیست، بلکه در بسیاری از پروژهها الزام قانونی محسوب میشود. الزامات این مطالعات در اسناد مختلف از جمله:
- مبحث هفتم مقررات ملی ساختمان (پی و پی سازی)
- آیین نامه طراحی ساختمان ها در برابر زلزله (استاندارد ۲۸۰۰)
- آیین نامه بتن ایران (آبا)
- دستورالعمل های سازمان نظام مهندسی
- ضوابط شهرداری ها
- دستور العمل های مرتبط با گودبرداری و سازه های نگهبان
بیان شده است.
در پروژه های بزرگ، بدون گزارش معتبر ژئوتکنیک، فرآیند طراحی و اخذ تأییدیه های فنی با مشکل مواجه می شود.
تفاوت مطالعات ژئوتکنیک ساختمان های بلند مرتبه با ساختمان های معمولی
هرچه ارتفاع ساختمان افزایش پیدا می کند، اهمیت شناخت دقیق رفتار خاک نیز بیشتر می شود. در ساختمان های بلند مرتبه، بار های منتقل شده به زمین چندین برابر ساختمان های معمولی است و کوچک ترین خطا در ارزیابی خاک، آثار بزرگی بر عملکرد سازه خواهد داشت.
در این پروژه ها معمولاً موارد زیر با دقت بیشتری بررسی می شوند:
- نشست بلندمدت
- نشست تفاضلی
- تغییرشکل لایه های عمیق
- اثر بارهای چرخه ای
- فشار آب منفذی
- روانگرایی
- اندرکنش خاک و سازه
- تحلیل سه بعدی رفتار زمین
- تحلیل عددی گودبرداری
مطالعه موردی
در یک برج اداری با شش طبقه زیرزمین و بیش از بیست طبقه روی زمین، بررسی های ژئوتکنیکی نشان داد لایه مقاوم خاک در عمق بیشتری نسبت به پیش بینی اولیه قرار دارد. طراحی شمع ها اصلاح شد و آرایش فونداسیون تغییر کرد. این بازنگری باعث شد نشست سازه در محدوده طراحی باقی بماند و عملکرد مطلوب ساختمان در بهره برداری تضمین شود.
اگر درباره ژئوتکنیک ساختمان، انتخاب روش مناسب مطالعات یا بررسی شرایط پروژه خود سؤال دارید، کارشناسان شرکت فریدان آماده ارائه مشاوره تخصصی و رایگان به شما هستند.
📞 تماس مستقیم: 09909709030
چک لیست انتخاب شرکت ارائه دهنده خدمات مطالعات ژئوتکنیک
پیش از عقد قرارداد، این موارد را بررسی کنید:
- سابقه اجرای پروژه های مشابه
- در اختیار داشتن تجهیزات حفاری و آزمایشگاهی استاندارد
- حضور مهندسان متخصص ژئوتکنیک
- توانایی تحلیل گودبرداری و فونداسیون
- آشنایی با مقررات ملی ساختمان و آیین نامه های بین المللی
- ارائه گزارش فنی جامع و قابل استناد
- توانایی پاسخ گویی به طراح سازه در مراحل بعدی پروژه
- تجربه همکاری با پروژه های بلندمرتبه، صنعتی و زیرزمینی
انتخاب یک شرکت صرفاً بر اساس پایین ترین قیمت، در بسیاری از پروژه ها به افزایش هزینه های اجرا، تأخیر زمانی و اصلاحات گسترده در طراحی منجر شده است.
جمع بندی، چرا مطالعات ژئوتکنیک ساختمان مهم ترین سرمایه گذاری پیش از ساخت است؟
اگر بخواهم تنها یک توصیه به مدیران پروژه، سرمایه گذاران و سازندگان ساختمان ارائه دهم، آن توصیه این است: هیچ پروژه ای را بدون مطالعات ژئوتکنیک ساختمان آغاز نکنید.
در طول سال ها همکاری با پروژه های ساختمانی، بارها مشاهده کرده ام که تصمیم هایی که در مرحله مطالعات ژئوتکنیکی گرفته شده اند، سرنوشت کل پروژه را تعیین کرده اند. پروژه هایی که شناخت دقیقی از شرایط زمین داشته اند، با سرعت بیشتر، هزینه کمتر و ریسک بسیار پایین تر اجرا شده اند؛ در مقابل، پروژه هایی که این مرحله را نادیده گرفته اند، با اصلاح طراحی، توقف عملیات، افزایش مصرف مصالح، نشست ساختمان، مشکلات گودبرداری و حتی اختلافات حقوقی روبه رو شده اند.
ژئوتکنیک ساختمان تنها به تعیین ظرفیت باربری خاک محدود نمی شود. این مطالعات، رفتار واقعی زمین را در برابر بارهای سازه، گودبرداری، آب زیرزمینی، زلزله و شرایط بهره برداری مشخص می کنند و اطلاعاتی را در اختیار طراح قرار می دهند که بدون آن ها، طراحی علمی و اقتصادی امکان پذیر نیست.
از دیدگاه مدیریت پروژه نیز، انجام مطالعات ژئوتکنیک ساختمان باعث می شود:
- طراحی فونداسیون بر پایه داده های واقعی انجام شود.
- ریسک نشست سازه به حداقل برسد.
- روش مناسب گودبرداری انتخاب شود.
- هزینه های دوباره کاری حذف شوند.
- برنامه زمان بندی پروژه با اطمینان بیشتری اجرا شود.
- ایمنی ساختمان های مجاور حفظ شود.
- هزینه نهایی ساخت کاهش پیدا کند.
- عمر مفید سازه افزایش یابد.
به همین دلیل، شرکت های حرفه ای ساختمانی مطالعات ژئوتکنیک را هزینه نمی دانند؛ بلکه آن را یکی از سودآورترین سرمایه گذاری های ابتدای پروژه محسوب می کنند.
سوالات متداول درباره مطالعات ژئوتکنیک ساختمان
مطالعات ژئوتکنیک ساختمان چیست؟
مطالعات ژئوتکنیک ساختمان مجموعه ای از بررسی های صحرایی، حفاری، نمونه برداری، آزمایش های آزمایشگاهی و تحلیل های مهندسی است که با هدف شناخت ویژگی های خاک، سنگ، آب زیرزمینی و شرایط زمین انجام می شود تا طراحی فونداسیون، گودبرداری و سازه بر پایه اطلاعات واقعی صورت گیرد.
مطالعات ژئوتکنیک ساختمان در چه پروژه هایی الزامی است؟
در اغلب پروژه های چندطبقه، ساختمان های دارای زیرزمین، پروژه های بلندمرتبه، سازه های صنعتی، مراکز تجاری، بیمارستان ها، پل ها، مخازن و پروژه هایی که گودبرداری عمیق دارند، انجام این مطالعات مطابق ضوابط فنی و مقررات ملی ساختمان ضروری است.
ژئوتکنیک ساختمان چه اطلاعاتی در اختیار مهندس سازه قرار می دهد؟
مهم ترین اطلاعات عبارت اند از:
- ظرفیت باربری خاک
- میزان نشست
- مدول بستر
- سطح آب زیرزمینی
- نوع لایه های خاک
- خطر روانگرایی
- فشار جانبی خاک
- پیشنهاد نوع فونداسیون
- پیشنهاد روش گودبرداری
- پیشنهاد روش بهسازی خاک
خدمات مطالعات ژئوتکنیک شامل چه مراحلی است؟
خدمات حرفه ای ژئوتکنیک معمولاً شامل این مراحل است:
- بازدید اولیه زمین
- طراحی برنامه حفاری
- اجرای گمانه ها
- نمونه برداری
- آزمایش های صحرایی
- آزمایش های آزمایشگاهی
- تحلیل نتایج
- طراحی ژئوتکنیکی
- تهیه گزارش نهایی
- ارائه توصیه های اجرایی
هزینه مطالعات ژئوتکنیک ساختمان چگونه تعیین می شود؟
هزینه به عواملی مانند مساحت زمین، تعداد طبقات، عمق گودبرداری، تعداد گمانه ها، شرایط زمین، نوع آزمایش های موردنیاز و محل اجرای پروژه بستگی دارد. با این حال، هزینه مطالعات ژئوتکنیک معمولاً بخش بسیار کوچکی از هزینه کل پروژه است، اما از خسارت های مالی بسیار بزرگ جلوگیری می کند.
آیا می توان از گزارش ژئوتکنیک پروژه مجاور استفاده کرد؟
خیر. هر قطعه زمین ویژگی های اختصاصی خود را دارد و حتی در فاصله چند متری نیز ممکن است نوع خاک، عمق لایه ها یا سطح آب زیرزمینی تغییر کند. به همین دلیل، هر پروژه باید گزارش مطالعات ژئوتکنیک ساختمان مخصوص به خود را داشته باشد.
مهم ترین خروجی گزارش ژئوتکنیک چیست؟
مهم ترین خروجی گزارش، ارائه اطلاعاتی است که طراحی ایمن و اقتصادی فونداسیون، گودبرداری و سازه را امکان پذیر می کند. این گزارش همچنین توصیه های اجرایی لازم برای کنترل ریسک های ژئوتکنیک را در اختیار تیم طراحی و اجرا قرار می دهد.
مطالعات ژئوتکنیک ساختمان، پایه تصمیم گیری صحیح در طراحی فونداسیون، گودبرداری و اجرای سازه است. اگر درباره ژئوتکنیک ساختمان، انتخاب روش مناسب مطالعات یا بررسی شرایط پروژه خود سؤال دارید، کارشناسان شرکت فریدان آماده ارائه مشاوره تخصصی و رایگان به شما هستند.
📞 تماس مستقیم: 09909709030
