مطالعات ژئوتکنیک چیست؟ چرا اولین و مهم‌ ترین سرمایه‌ گذاری هر پروژه ساختمانی است؟

وقتی سازندگان درباره هزینه‌ های پروژه صحبت می‌ کنند، معمولاً ذهن آن‌ ها به سمت قیمت میلگرد، بتن، اسکلت، نما یا تأسیسات می‌ رود. اما تجربه چندین سال شرکت فریدان با پروژه‌ های بزرگ ساختمانی یک حقیقت را بارها ثابت کرده است: هیچ بخشی از پروژه به اندازه شناخت زمین ارزش اقتصادی ندارد.

ما پروژه‌ های متعددی را دیده‌ ایم که تنها به دلیل نادیده گرفتن مطالعات ژئوتکنیک، هزینه اجرای آن‌ ها چندین برابر افزایش یافته است. در مقابل، پروژه‌ هایی که پیش از آغاز طراحی سازه، مطالعات ژئوتکنیک را با دقت انجام داده‌ اند، نه‌ تنها ایمن‌ تر ساخته شده‌ اند، بلکه زمان اجرا، هزینه فونداسیون، ریسک گودبرداری و حتی هزینه نگهداری آن‌ ها نیز به شکل محسوسی کاهش یافته است.

اگر امروز از شما بپرسند مطالعات ژئوتکنیک چیست؟ پاسخ تنها یک تعریف دانشگاهی نیست. مطالعات ژئوتکنیک زبان مشترک میان زمین و سازه است. این مطالعات مشخص می‌ کنند زمینی که قصد ساخت روی آن را دارید چه رفتاری از خود نشان می‌ دهد، چه مقدار بار را تحمل می‌ کند، آب زیرزمینی در چه عمقی قرار دارد، پی ساختمان چگونه باید طراحی شود و گودبرداری با چه روشی باید اجرا شود.

به همین دلیل است که مهندسان باتجربه، خدمات مطالعات ژئوتکنیک را نه یک هزینه، بلکه سرمایه‌ گذاری برای جلوگیری از خسارت‌ های چند ده میلیاردی می‌ دانند. برای دانستن تعریف دقیق مطالعات ژئوتکنیک بهتر است با مراجعه به مقاله ژئوتکنیک چیست؟ ابتدا کاملا ژئوتکنیک را بشناسیم

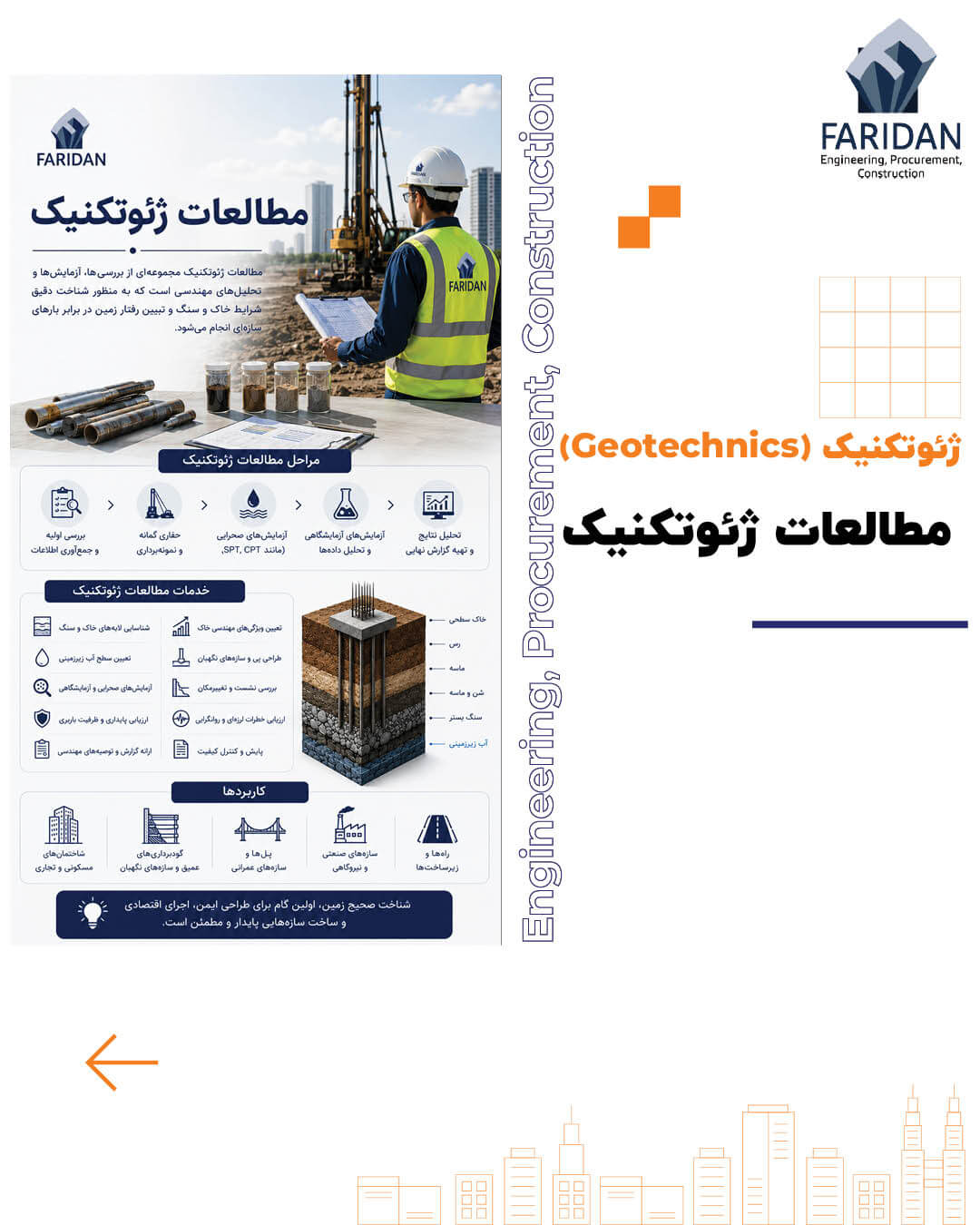

مطالعات ژئوتکنیک چیست و چرا قبل از طراحی سازه انجام می‌ شود؟

برای اطلاع از اینکه مطالعات ژئوتکنیک چیست باید گفت این مطالعات مجموعه‌ ای از عملیات میدانی، آزمایشگاهی، تحلیل‌ های مهندسی و گزارش‌ های تخصصی است که ویژگی‌ های مکانیکی، فیزیکی و هیدرولوژیکی خاک و سنگ محل پروژه را مشخص می‌ کند.

هدف این مطالعات فقط شناخت خاک نیست، بلکه پیش‌بینی رفتار زمین در برابر بارهای واقعی ساختمان است.

یک گزارش حرفه‌ ای ژئوتکنیک معمولاً پاسخ این سؤالات را ارائه می‌ دهد:

• خاک پروژه از چه لایه‌ هایی تشکیل شده است؟
• ظرفیت باربری مجاز زمین چقدر است؟
• نشست مجاز سازه چه مقدار خواهد بود؟
• آیا خاک دچار روانگرایی می‌ شود؟
• سطح آب زیرزمینی در چه عمقی قرار دارد؟
• بهترین نوع فونداسیون چیست؟
• آیا اجرای شمع ضروری است؟
• دیوار نگهبان چگونه باید طراحی شود؟
• گودبرداری تا چه عمقی ایمن است؟
• آیا خاک نیاز به بهسازی دارد؟

در واقع پیش از آنکه مهندس سازه اولین خط را روی نقشه ترسیم کند، متخصص ژئوتکنیک باید رفتار زمین را برای او مشخص کرده باشد.

چرا مطالعات ژئوتکنیک پایه تصمیم‌ گیری تمام مهندسان پروژه است؟

بارها دیده‌ ام که کارفرما تصور می‌کند گزارش ژئوتکنیک تنها برای دریافت مجوز شهرداری تهیه می‌شود، در حالی که این گزارش تقریباً تمام تصمیم‌ های مهندسی پروژه را تحت تأثیر قرار می‌ دهد.

به عنوان نمونه:

• مهندس سازه بر اساس ظرفیت باربری خاک، ابعاد پی را تعیین می‌ کند.
• طراح گودبرداری نوع سازه نگهبان را انتخاب می‌ کند.
• مجری پروژه ماشین‌ آلات مناسب را انتخاب می‌ کند.
• ناظر پروژه برنامه کنترل کیفیت را تدوین می‌ کند.
• سرمایه‌ گذار هزینه واقعی اجرای فونداسیون را برآورد می‌ کند.

اگر هر یک از این تصمیم‌ ها بدون اطلاعات ژئوتکنیک گرفته شوند، خطای طراحی از همان روز اول وارد پروژه می‌ شود.

مطالعه موردی،  چگونه یک گزارش ژئوتکنیک هزینه فونداسیون را کاهش داد؟

در یکی از پروژه‌ های ساختمانی با هشت طبقه روی زمین و سه طبقه زیرزمین، طراحی اولیه بر اساس فرضیات محافظه‌ کارانه انجام شده بود. طراح سازه برای اطمینان بیشتر، اجرای شمع‌ های بتنی را پیشنهاد داده بود.

پس از انجام مطالعات ژئوتکنیک مشخص شد لایه متراکم ماسه‌ ای در عمق نسبتاً کم قرار دارد و ظرفیت باربری زمین بسیار بیشتر از مقدار فرض‌ شده است. بر همین اساس، طراحی از فونداسیون شمعی به پی گسترده تغییر یافت. نتیجه این تصمیم:

• کاهش قابل توجه حجم بتن
• کاهش مصرف میلگرد
• حذف عملیات شمع‌ کوبی
• کوتاه شدن زمان اجرای فونداسیون
• کاهش محسوس هزینه اجرای پروژه

این اتفاق نشان داد که خدمات مطالعات ژئوتکنیک مستقیماً هزینه ساخت را کنترل می‌ کنند.

مطالعات ژئوتکنیک چگونه از شکست سازه جلوگیری می‌ کند؟

بسیاری تصور می‌ کنند ساختمان زمانی آسیب می‌ بیند که بتن یا فولاد کیفیت مناسبی نداشته باشند. واقعیت دقیقاً برعکس است.

در بسیاری از پروژه‌ هایی که  شرکت فریدان مشاور و یا مشارکت داشته است، سازه از نظر بتن و فولاد کیفیت بالایی داشته، اما زمین رفتار متفاوتی از انتظار طراح نشان داده است. در چنین شرایطی:

• نشست نامتقارن آغاز می‌ شود.
• ترک‌ های سازه‌ ای ایجاد می‌ شوند.
• ستون‌ ها از محور خارج می‌ شوند.
• دیوارهای داخلی آسیب می‌ بینند.
• تأسیسات دچار شکست می‌ شوند.
• هزینه تعمیرات چندین برابر هزینه اولیه مطالعات ژئوتکنیک می‌ شود.

مطالعه موردی؛ زمانی که شناخت خاک از نشست ساختمان جلوگیری کرد

در یک پروژه اداری با پنج طبقه زیرزمین و دوازده طبقه روی زمین، مطالعات اولیه وجود لایه‌ ای از رس نرم را در عمق میانی زمین نشان داد. تحلیل‌ های ژئوتکنیک مشخص کردند این لایه نشست قابل توجهی ایجاد می‌ کند.

تیم طراحی به جای استفاده از پی منفرد، سیستم پی گسترده همراه با بهسازی موضعی خاک را اجرا کرد. پس از بهره‌ برداری، اندازه‌گیری‌ های دوره‌ ای نشان داد نشست ساختمان در محدوده مجاز باقی ماند و هیچ ترک سازه‌ ای در بخش‌ های اصلی ساختمان مشاهده نشد.

اگر این لایه رسی شناسایی نمی‌ شد، اختلاف نشست به سازه آسیب جدی وارد می‌ کرد و هزینه اصلاح آن بسیار سنگین بود.

چرا مقررات ملی ساختمان بر انجام مطالعات ژئوتکنیک تأکید دارند؟

در مقررات ملی ساختمان ایران، به‌ ویژه مبحث هفتم (پی و پی‌ سازی)، شناخت دقیق شرایط زمین پیش از طراحی فونداسیون یک الزام مهندسی است. همچنین در پروژه‌ های دارای گودبرداری عمیق، شرایط خاک و فشار جانبی زمین مبنای طراحی سازه‌ های نگهبان قرار می‌ گیرد. این رویکرد با الزامات آیین‌ نامه‌ های بین‌المللی مانند Eurocode 7 و استانداردهای ASTM و AASHTO نیز همسو است. همه این مراجع بر این اصل تأکید دارند که طراحی بدون شناخت رفتار واقعی زمین، طراحی قابل اتکا نیست.

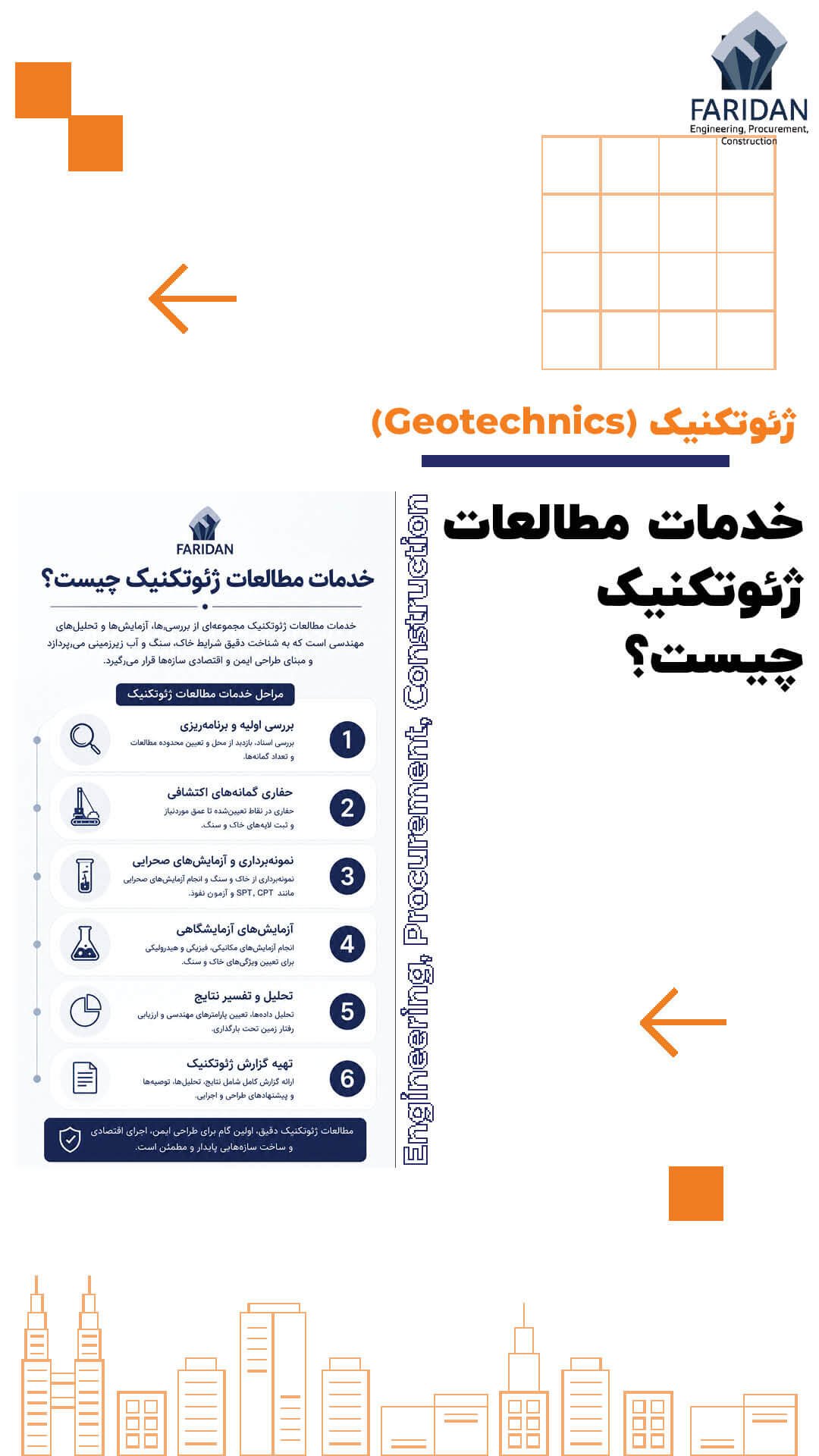

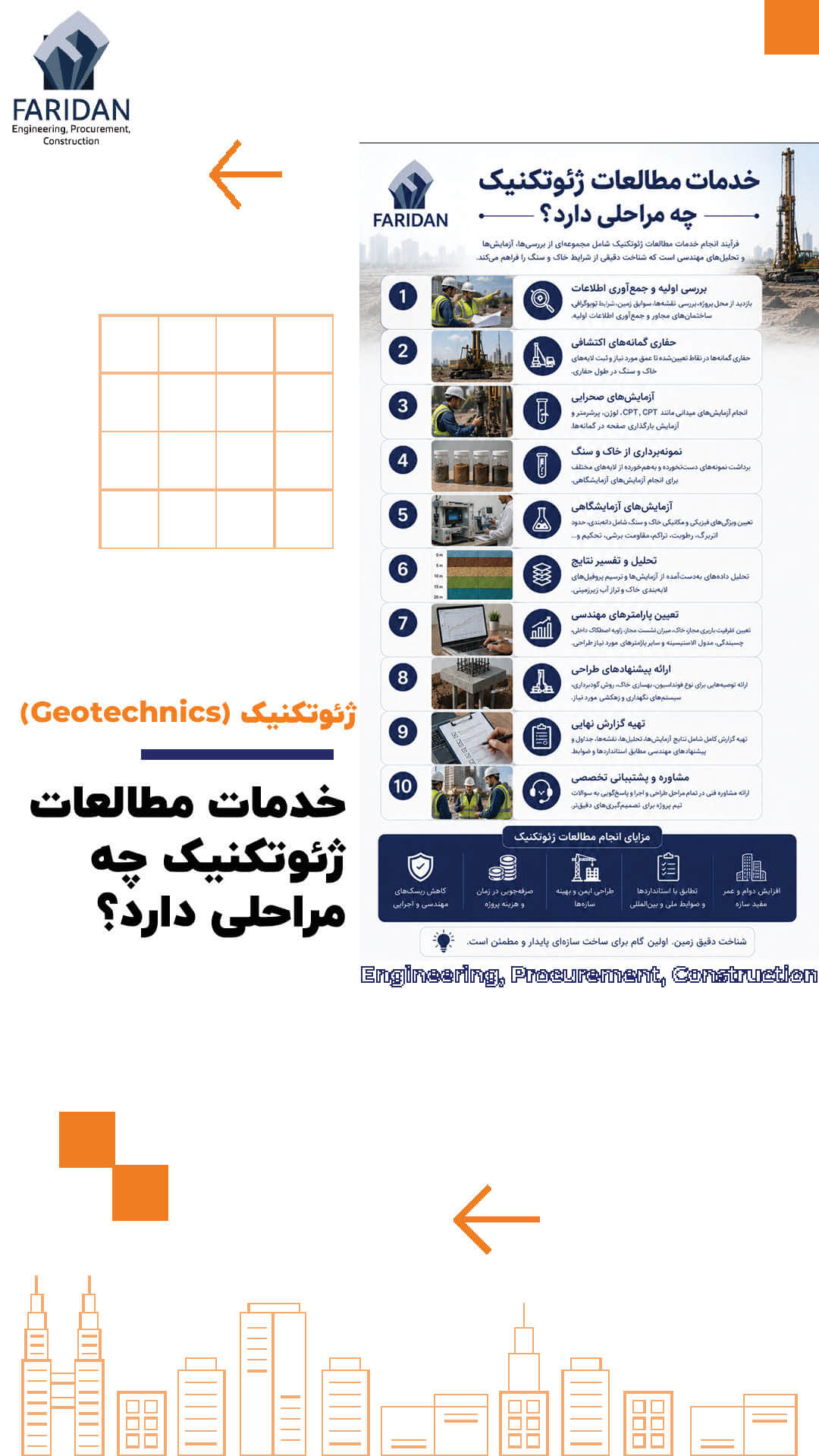

 خدمات مطالعات ژئوتکنیک شامل چه مراحلی است؟

وقتی مدیر یک پروژه ساختمانی از من می‌پرسد «مطالعات ژئوتکنیک چیست؟»، معمولاً سؤال بعدی او این است که «دقیقاً چه خدماتی دریافت می‌کنیم؟». تجربه همکاری با پروژه‌ های مسکونی، تجاری، صنعتی و عمرانی نشان داده است که بسیاری از کارفرمایان تصور می‌ کنند مطالعات ژئوتکنیک تنها به حفر چند گمانه و ارائه چند صفحه گزارش محدود می‌ شود، در حالی که واقعیت کاملاً متفاوت است.

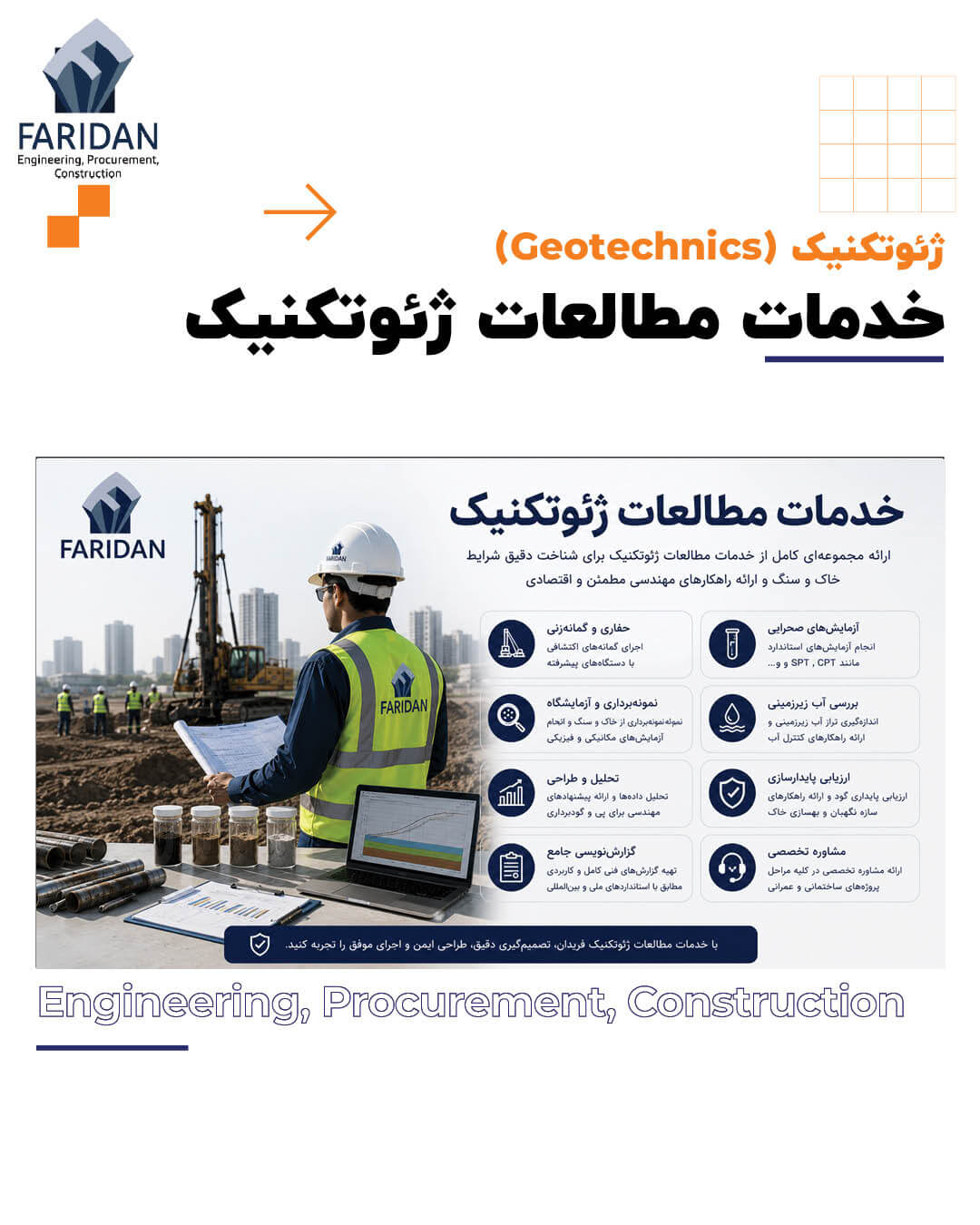

خدمات مطالعات ژئوتکنیک مجموعه‌ ای از بررسی‌ های میدانی، آزمایشگاهی، تحلیلی و طراحی مهندسی است که شناخت دقیقی از شرایط زمین پروژه ارائه می‌ دهد و مبنای طراحی ایمن سازه، پی، گودبرداری و سیستم نگهداری قرار می‌ گیرد.

هرچه این خدمات دقیق‌ تر اجرا شوند، ریسک پروژه کاهش پیدا می‌ کند، هزینه‌ های اجرایی کنترل می‌ شود و احتمال بروز مشکلات سازه‌ ای به حداقل می‌ رسد.

بازدید اولیه و شناخت شرایط پروژه

اولین مرحله در مطالعات ژئوتکنیک، شناخت صحیح محل پروژه است. در این مرحله مهندس ژئوتکنیک اطلاعات زیر را بررسی می‌ کند:

• وضعیت زمین
• شیب طبیعی محل
• ساختمان‌ های مجاور
• سوابق ساخت‌ و ساز منطقه
• وجود گودهای اطراف
• مسیر قنوات قدیمی
• احتمال وجود خاک دستی
• وضعیت آب‌ های سطحی

این اطلاعات قبل از شروع حفاری جمع‌ آوری می‌ شوند و مسیر مطالعات بعدی را مشخص می‌ کنند.

مطالعه موردی

در پروژه‌ ای با چهار طبقه زیرزمین در یک بافت متراکم شهری، بازدید اولیه نشان داد در فاصله کمتر از پانزده متر یک قنات قدیمی وجود دارد. مسیر گمانه‌ ها اصلاح شد و محل قنات شناسایی گردید. همین موضوع باعث شد طراحی دیوار نگهبان تغییر کند و از نشست ساختمان‌ های مجاور جلوگیری شود.

حفر گمانه‌ های ژئوتکنیک

مهم‌ ترین بخش خدمات مطالعات ژئوتکنیک، حفاری گمانه‌ های اکتشافی است. گمانه‌ ها مانند پنجره‌ ای هستند که داخل زمین را نشان می‌ دهند. در طول حفاری، مهندس اطلاعات بسیار ارزشمندی ثبت می‌ کند:

• نوع لایه‌ های خاک
• ضخامت هر لایه
• عمق سنگ بستر
• سطح آب زیرزمینی
• تغییرات خاک در عمق
• نمونه‌ های دست‌ نخورده
• نمونه‌ های به‌ هم‌ خورده

تعداد، عمق و محل گمانه‌ ها بر اساس:

• ابعاد پروژه
• ارتفاع ساختمان
• نوع سازه
• شرایط زمین
• ضوابط مقررات ملی ساختمان

تعیین می‌ شود.

مطالعه موردی

در پروژه‌ ای شامل ساختمانی نه طبقه روی زمین و پنج طبقه زیرزمین، سه گمانه اولیه وجود لایه‌ ای از رس نرم را در عمق دوازده متری نشان دادند. در ادامه تعداد گمانه‌ ها افزایش یافت و مشخص شد این لایه تنها بخشی از زمین را دربر گرفته است. همین اطلاعات باعث شد محل ستون‌ های سنگین اصلاح شود و اختلاف نشست سازه کنترل گردد.

انجام آزمایش نفوذ استاندارد (SPT)

تقریباً در تمام پروژه‌ های ساختمانی، آزمایش SPT انجام می‌ شود. این آزمایش مقاومت نسبی خاک را اندازه‌ گیری می‌ کند و یکی از مهم‌ترین اطلاعات مورد نیاز طراح سازه را فراهم می‌ کند.

اعداد حاصل از SPT برای تعیین موارد زیر استفاده می‌ شوند:

• ظرفیت باربری خاک
• میزان تراکم خاک
• احتمال روانگرایی
• برآورد نشست
• انتخاب نوع پی

هرچه کیفیت اجرای این آزمایش بالاتر باشد، دقت طراحی نیز افزایش پیدا می‌ کند.

مطالعه موردی

در پروژه‌ ای با هفت طبقه مثبت، نتایج SPT اختلاف زیادی میان دو بخش زمین نشان داد. در سمت شمال زمین مقاومت خاک تقریباً دو برابر سمت جنوبی بود. طراحی پی به صورت یکنواخت حذف شد و پی متناسب با شرایط واقعی خاک طراحی گردید. نتیجه این تصمیم، حذف نشست نامتقارن ساختمان پس از بهره‌ برداری بود.

نمونه‌ برداری از خاک

یکی دیگر از خدمات اصلی مطالعات ژئوتکنیک، نمونه‌ برداری اصولی از خاک است. نمونه‌ های برداشت‌ شده به آزمایشگاه منتقل می‌شوند تا ویژگی‌ های دقیق خاک تعیین گردد.

نمونه‌ ها اطلاعات ارزشمندی درباره موارد زیر ارائه می‌ کنند:

• دانه‌ بندی
• درصد رطوبت
• وزن مخصوص
• حدود اتربرگ
• تراکم
• مقاومت برشی
• میزان چسبندگی

بدون این اطلاعات، طراحی دقیق پی امکان‌ پذیر نیست.

مطالعه موردی

در پروژه‌ ای صنعتی با سوله‌ ای به مساحت بیش از ده هزار مترمربع، آزمایش‌ های آزمایشگاهی نشان داد درصد رس فعال خاک بسیار بالا است. بر همین اساس طراحی کف صنعتی تغییر کرد و لایه تثبیت‌ شده جایگزین خاک طبیعی شد. پس از بهره‌ برداری هیچ ترک ناشی از تورم خاک در کف مشاهده نشد.

بررسی سطح آب زیرزمینی

یکی از حساس‌ ترین بخش‌ های خدمات مطالعات ژئوتکنیک، تعیین دقیق تراز آب زیرزمینی است. وجود آب زیرزمینی تقریباً تمام بخش‌ های طراحی را تحت تأثیر قرار می‌ دهد:

• طراحی پی
• طراحی شمع
• طراحی دیوار نگهبان
• انتخاب روش گودبرداری
• انتخاب تجهیزات حفاری
• طراحی زهکشی

نادیده گرفتن این عامل، هزینه‌ های بسیار سنگینی ایجاد می‌ کند.

مطالعه موردی

در پروژه‌ ای دارای شش طبقه منفی، سطح آب زیرزمینی در عمق چهار متر قرار داشت. گزارش ژئوتکنیک سیستم زهکشی محیطی و چاه‌ های پمپاژ را پیشنهاد کرد. عملیات حفاری بدون آب‌ گرفتگی انجام شد و هیچ‌ گونه ناپایداری در دیواره گود مشاهده نشد.

آزمایش‌ های تخصصی آزمایشگاهی

پس از انتقال نمونه‌ ها، مجموعه‌ ای از آزمایش‌ های تخصصی انجام می‌ شود. از جمله:

• آزمایش سه‌ محوری
• آزمایش برش مستقیم
• تحکیم
• تراکم
• CBR
• مقاومت فشاری سنگ
• نفوذپذیری
• دانسیته

هر آزمایش پاسخ سؤال مشخصی را برای طراح فراهم می‌ کند. به همین دلیل، انتخاب صحیح آزمایش‌ ها اهمیت بسیار زیادی دارد.

مطالعه موردی

در پروژه‌ای واقع در زمین ماسه‌ ای، نتایج آزمایش سه‌ محوری نشان داد زاویه اصطکاک داخلی خاک بیشتر از مقدار اولیه برآورد شده است. همین موضوع باعث کاهش حجم عملیات پایدارسازی گود و صرفه‌ جویی قابل توجه در هزینه اجرای پروژه شد.

طبقه‌ بندی مهندسی خاک

یکی از خروجی‌ های مهم مطالعات ژئوتکنیک، طبقه‌ بندی دقیق خاک است. مهندس ژئوتکنیک با استفاده از استانداردهای بین‌ المللی مانند USCS و سایر معیارهای مهندسی، نوع خاک را مشخص می‌ کند. این طبقه‌ بندی پایه بسیاری از محاسبات بعدی است. بدون شناخت دقیق نوع خاک، طراحی سازه بر مبنای حدس انجام می‌ شود.

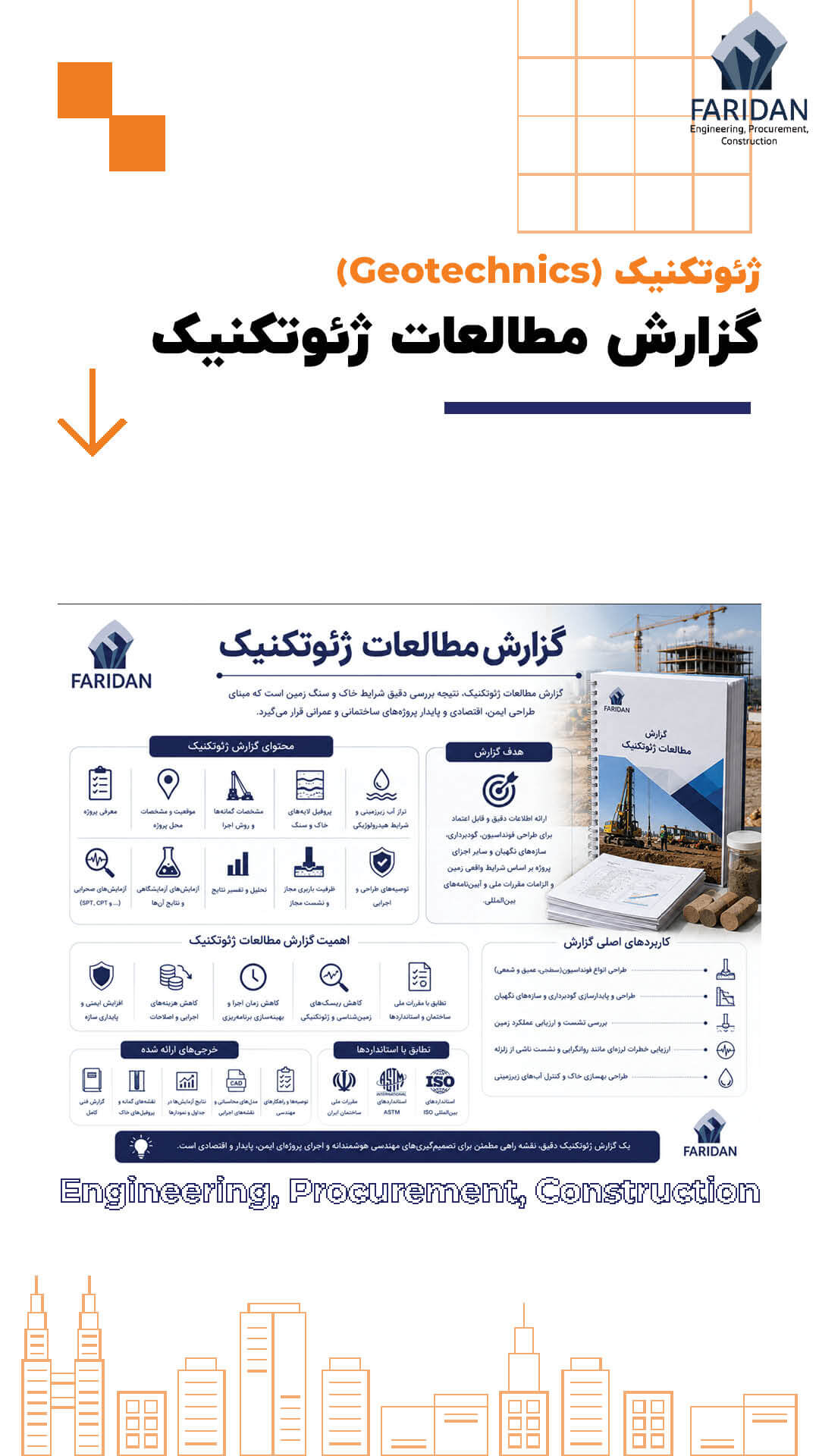

گزارش مطالعات ژئوتکنیک چه اطلاعاتی ارائه می‌ دهد؟

اگر از من بپرسید ارزشمندترین خروجی مطالعات ژئوتکنیک چیست، بدون تردید پاسخ می‌دهم: گزارش مطالعات ژئوتکنیک.

تمام اطلاعاتی که در عملیات حفاری، نمونه‌ برداری، آزمایش‌ های صحرایی و آزمایشگاهی جمع‌ آوری می‌ شوند، در نهایت به گزارشی تبدیل می‌ شوند که مبنای تصمیم‌ گیری مهندس سازه، طراح پی، طراح گودبرداری و مدیر پروژه قرار می‌ گیرد.

یک گزارش حرفه‌ ای صرفاً مجموعه‌ ای از اعداد و نمودارها نیست، بلکه نقشه راه اجرای ایمن پروژه است.

در پروژه‌ هایی که طی سال‌ ها بررسی کرده‌ ام، هرجا گزارش ژئوتکنیک کامل و دقیق تهیه شده، اختلافات اجرایی، تغییرات نقشه و هزینه‌ های پیش‌ بینی‌ نشده به شکل محسوسی کاهش یافته است.

گزارش مطالعات ژئوتکنیک شامل چه بخش‌ هایی است؟

یک گزارش استاندارد معمولاً بخش‌ های زیر را در بر می‌ گیرد:

• معرفی پروژه
• مشخصات زمین
• موقعیت جغرافیایی
• وضعیت ساختمان‌ های مجاور
• تاریخچه زمین
• تعداد و محل گمانه‌ ها
• مشخصات حفاری
• نتایج آزمایش‌ های صحرایی
• نتایج آزمایش‌ های آزمایشگاهی
• پروفیل لایه‌ های خاک
• تراز آب زیرزمینی
• ظرفیت باربری مجاز
• میزان نشست مجاز
• پیشنهاد نوع پی
• توصیه‌ های گودبرداری
• پیشنهاد سیستم نگهداری گود
• تحلیل مخاطرات ژئوتکنیکی
• جمع‌ بندی نهایی

هر یک از این بخش‌ها مستقیماً بر طراحی سازه اثر می‌ گذارند.

مطالعه موردی

در پروژه‌ ای شامل یک ساختمان اداری با پنج طبقه زیرزمین، گزارش اولیه تنها ظرفیت باربری خاک را ارائه کرده بود. پس از بازنگری مطالعات، اطلاعات مربوط به تغییرات سطح آب زیرزمینی و وجود لایه ماسه اشباع نیز به گزارش اضافه شد. همین اصلاح باعث تغییر کامل روش پایدارسازی گود شد و پروژه بدون کوچک‌ ترین تغییر شکل در دیواره‌ های گود به پایان رسید.

ارتباط مطالعات ژئوتکنیک با طراحی پی ساختمان

یکی از مهم‌ ترین اهداف مطالعات ژئوتکنیک، انتخاب مناسب‌ ترین نوع پی است. بسیاری تصور می‌ کنند نوع پی تنها بر اساس وزن ساختمان انتخاب می‌ شود، اما تجربه عملی خلاف این موضوع را نشان می‌ دهد.

در حقیقت، خاک تعیین می‌ کند که ساختمان چگونه بار خود را به زمین منتقل کند. به همین دلیل، نتایج خدمات مطالعات ژئوتکنیک مستقیماً در انتخاب موارد زیر استفاده می‌ شوند:

• پی منفرد
• پی نواری
• پی گسترده
• پی صندوقه‌ای
• شمع
• رادیه
• سیستم‌های ترکیبی

هر تصمیم اشتباه در این مرحله، هزینه‌ های سنگینی در ادامه پروژه ایجاد می‌ کند.

مطالعه موردی

در پروژه‌ ای با یازده طبقه مثبت، طراحی اولیه بر اساس پی منفرد انجام شده بود. نتایج نهایی مطالعات ژئوتکنیک نشان داد اختلاف مقاومت خاک در نقاط مختلف زمین زیاد است. طراحی به پی گسترده تغییر یافت و اختلاف نشست سازه به کمتر از مقدار مجاز رسید.

نقش مطالعات ژئوتکنیک در طراحی گودبرداری

هرچه پروژه عمیق‌ تر باشد، اهمیت مطالعات ژئوتکنیک چند برابر می‌ شود. گودبرداری تنها برداشت خاک نیست، بلکه کنترل رفتار زمین است. مهندس ژئوتکنیک اطلاعات لازم برای تعیین موارد زیر را ارائه می‌ دهد:

• زاویه پایدار دیواره
• فشار جانبی خاک
• فشار آب
• احتمال ریزش
• عمق بحرانی
• تغییرشکل مجاز
• نشست ساختمان‌ های مجاور

این اطلاعات پایه طراحی سیستم نگهداری گود هستند.

مطالعه موردی

در پروژه‌ ای با شش طبقه منفی و گودی به عمق بیش از بیست متر، مطالعات ژئوتکنیک نشان داد لایه‌      ای از ماسه سست در میانه گود قرار دارد. سیستم مهاربندی از حالت معمول به ترکیبی از دیوار دیافراگمی و مهار متقابل تغییر یافت. عملیات حفاری بدون هیچ‌ گونه ریزش یا نشست غیرمجاز پایان یافت.

مطالعات ژئوتکنیک چگونه روش پایدارسازی گود را تعیین می‌ کند؟

انتخاب روش پایدارسازی هیچ‌ گاه بر اساس سلیقه انجام نمی‌ شود. زمین، روش اجرا را تعیین می‌ کند. بر اساس نتایج مطالعات ژئوتکنیک، مهندس طراح یکی از روش‌ های زیر را انتخاب می‌ کند:

• نیلینگ
• انکراژ
• تاپ دان
• دیوار دیافراگمی
• شمع درجا
• سپرکوبی
• خرپای فلزی
• مهار متقابل

هر روش برای شرایط خاصی مناسب است. به همین دلیل، حذف مطالعات ژئوتکنیک عملاً انتخاب روش پایدارسازی را به یک تصمیم غیرمهندسی تبدیل می‌ کند.

مطالعه موردی

در پروژه‌ ای تجاری با سه طبقه زیرزمین، طراحی اولیه بر اجرای نیلینگ استوار بود. نتایج مطالعات ژئوتکنیک وجود لایه‌ های اشباع و فشار آب بالا را نشان داد. روش اجرا به دیوار دیافراگمی تغییر کرد و پروژه بدون نشت آب و بدون جابه‌ جایی ساختمان‌ های مجاور تکمیل شد.

مطالعات ژئوتکنیک در ساختمان‌ های بلندمرتبه چه نقشی دارد؟

هرچه ارتفاع ساختمان افزایش پیدا کند، حساسیت رفتار خاک نیز بیشتر می‌ شود. در برج‌ ها، تنها ظرفیت باربری اهمیت ندارد. مهندس ژئوتکنیک باید موارد زیر را نیز بررسی کند:

• نشست تجمعی
• نشست نامتقارن
• سختی بستر
• رفتار خاک در بارگذاری طولانی‌ مدت
• تأثیر زلزله
• اثرات روانگرایی
• اندرکنش خاک و سازه

در ساختمان‌ های مرتفع، کوچک‌ ترین خطا در این محاسبات، هزینه‌ های بسیار بزرگی ایجاد می‌ کند.

مطالعه موردی

در پروژه‌ ای شامل برجی با نه طبقه زیرزمین و هجده طبقه روی زمین، تحلیل اندرکنش خاک و سازه نشان داد بخشی از بار باید توسط شمع‌ ها منتقل شود. طراحی نهایی بر اساس سیستم شمع و رادیه انجام شد و مقدار نشست نهایی در محدوده طراحی باقی ماند.

نقش مطالعات ژئوتکنیک در کنترل نشست ساختمان

نشست یکی از مهم‌ ترین عوامل آسیب به سازه است. اما همه نشست‌ ها خطرناک نیستند. آنچه ساختمان را دچار آسیب می‌ کند، نشست نامتقارن است. مطالعات ژئوتکنیک دقیقاً برای کنترل همین موضوع انجام می‌ شود. مهندس ژئوتکنیک با تحلیل مشخصات خاک، مقدار نشست کل و نشست تفاضلی را برآورد می‌ کند و اطلاعات لازم را در اختیار مهندس سازه قرار می‌ دهد.

مطالعه موردی

در پروژه‌ ای مسکونی با هشت طبقه، اختلاف ضخامت لایه رس در دو سمت زمین باعث ایجاد خطر نشست نامتقارن شده بود. طراحی پی اصلاح شد و ضخامت پی در بخش جنوبی افزایش یافت. پس از بهره‌ برداری، هیچ‌ گونه ترک سازه‌ ای ناشی از نشست مشاهده نشد.

اهمیت مطالعات ژئوتکنیک در مناطق زلزله‌ خیز

ایران روی یکی از فعال‌ ترین کمربندهای لرزه‌ ای جهان قرار دارد.به همین دلیل، خدمات مطالعات ژئوتکنیک تنها برای تحمل بار ثقلی انجام نمی‌ شوند. یکی از اهداف اصلی این مطالعات، ارزیابی رفتار خاک در زمان زلزله است. در این بخش موارد زیر بررسی می‌شوند:

• روانگرایی
• کاهش مقاومت خاک
• گسترش جانبی
• نشست ناشی از زلزله
• اندرکنش خاک و سازه
• پاسخ دینامیکی زمین

این اطلاعات در طراحی لرزه‌ ای سازه نقش تعیین‌ کننده دارند.

مطالعه موردی

در پروژه‌ ای واقع در منطقه‌ ای با سابقه لرزه‌ خیزی بالا، مطالعات ژئوتکنیک وجود لایه ماسه اشباع با استعداد روانگرایی را نشان داد. پیش از اجرای فونداسیون، عملیات بهسازی خاک با تراکم دینامیکی و ستون‌ های سنگی انجام شد. پس از تکمیل پروژه، ظرفیت باربری و پایداری لرزه‌ ای بستر به‌ طور محسوسی افزایش یافت.

الزامات مقررات ملی ساختمان ایران درباره مطالعات ژئوتکنیک

در مقررات ملی ساختمان، انجام مطالعات ژئوتکنیک یک اقدام تشریفاتی نیست، بلکه بخشی از فرآیند الزامی طراحی و اجرای ساختمان محسوب می‌ شود. به‌ ویژه در ساختمان‌ های دارای زیرزمین، سازه‌ های بلندمرتبه، پروژه‌ های واقع بر خاک‌ های مسئله‌ دار و گودبرداری‌ های عمیق، نتایج مطالعات ژئوتکنیک مبنای طراحی پی و سازه نگهبان قرار می‌ گیرد.

همچنین در پروژه‌ هایی که با روش‌ های نوین مانند تاپ‌دان (Top-Down) اجرا می‌ شوند، کیفیت مطالعات ژئوتکنیک اهمیت دوچندان دارد، زیرا طراحی هم‌ زمان سازه اصلی و سیستم پایدارسازی گود، بدون شناخت دقیق شرایط خاک امکان‌ پذیر نیست.

هزینه مطالعات ژئوتکنیک، هزینه یا سرمایه‌گذاری؟

یکی از رایج‌ترین پرسش‌هایی که مدیران پروژه و کارفرمایان مطرح می‌کنند این است که آیا مطالعات ژئوتکنیک واقعاً ارزش هزینه‌ ای را که برای آن پرداخت می‌ شود دارد؟

پاسخ من پس از سال‌ ها حضور در پروژه‌ های ساختمانی کاملاً روشن است، مطالعات ژئوتکنیک هزینه نیست، بلکه یکی از سودآورترین سرمایه‌ گذاری‌ های هر پروژه ساختمانی است.

بخش قابل توجهی از اختلاف هزینه‌ های پروژه‌ ها، تغییر نقشه‌ ها، توقف عملیات اجرایی، افزایش حجم بتن، مصرف بیش از حد میلگرد، تغییر سیستم پی و حتی دعاوی حقوقی، مستقیماً به نبود مطالعات ژئوتکنیکی دقیق باز می‌ گردد.

در مقابل، زمانی که خدمات مطالعات ژئوتکنیک به‌صورت اصولی انجام شوند، تصمیم‌ های مهندسی از همان ابتدا بر پایه اطلاعات واقعی زمین اتخاذ می‌ شوند و هزینه‌ های پیش‌ بینی‌ نشده به حداقل می‌ رسند.

مطالعه موردی

در پروژه‌ ای با زیربنای حدود ۱۸ هزار مترمربع، مطالعات اولیه نشان داد ظرفیت واقعی خاک بیشتر از مقدار برآورد اولیه است. بر اساس این نتایج، ضخامت پی کاهش یافت و حجم بتن و آرماتور مصرفی به شکل محسوسی کمتر شد. صرفه‌جویی حاصل، چندین برابر هزینه انجام مطالعات ژئوتکنیک بود.

اشتباهات رایج کارفرمایان در مطالعات ژئوتکنیک

در بسیاری از پروژه‌ هایی که برای بررسی مشکلات سازه‌ ای دعوت شده‌ ام، ریشه اصلی مشکل به تصمیم‌ های اشتباه در ابتدای پروژه باز می‌ گشت. در ادامه، مهم‌ ترین خطاهایی را که بارها در پروژه‌ های مختلف مشاهده کرده‌ام مرور می‌کنم.

انجام مطالعات صرفاً برای دریافت مجوز

برخی کارفرمایان تصور می‌ کنند گزارش ژئوتکنیک تنها یک مدرک اداری است. این نگاه، بزرگ‌ ترین اشتباه ممکن است. گزارش ژئوتکنیک باید مبنای طراحی سازه باشد، نه صرفاً بخشی از مدارک پرونده.

مطالعه موردی

در پروژه‌ ای تجاری، گزارش ژئوتکنیک تهیه شد اما طراح سازه از آن استفاده نکرد و طراحی را بر اساس پروژه‌ ای مشابه انجام داد. پس از اجرای اسکلت، نشست نامتقارن باعث ایجاد ترک در دیوارهای پیرامونی شد و بخشی از فونداسیون تقویت گردید.

کاهش تعداد گمانه‌ها برای کاهش هزینه

گاهی برخی پروژه‌ ها برای صرفه‌ جویی، تعداد گمانه‌ ها را کاهش می‌ دهند. این تصمیم، دقت شناخت زمین را به شدت کاهش می‌ دهد. خاک یک زمین همیشه یکنواخت نیست و حتی در فاصله چند متر، شرایط کاملاً تغییر می‌ کند.

مطالعه موردی

در پروژه‌ ای با مساحت بیش از چهار هزار مترمربع، تنها دو گمانه حفاری شده بود. پس از آغاز عملیات اجرایی، در بخش غربی زمین لایه‌ ای از خاک دستی شناسایی شد که در مطالعات اولیه دیده نشده بود. عملیات اجرایی متوقف شد و مطالعات مجدداً انجام گرفت.

استفاده از گزارش پروژه مجاور

این اشتباه هنوز هم در برخی پروژه‌ ها دیده می‌ شود. هیچ دو قطعه زمینی رفتار کاملاً یکسانی ندارند. حتی اگر فاصله دو پروژه تنها چند متر باشد، لایه‌ بندی خاک، سطح آب زیرزمینی و مقاومت زمین می‌ تواند کاملاً متفاوت باشد.

مطالعه موردی

در دو پروژه مسکونی که در یک خیابان قرار داشتند، فاصله زمین‌ ها کمتر از پنجاه متر بود. گزارش ژئوتکنیک پروژه اول برای پروژه دوم نیز مورد استفاده قرار گرفت. پس از حفاری مشخص شد ضخامت لایه رس در زمین دوم تقریباً دو برابر زمین اول است و طراحی پی باید به‌ طور کامل اصلاح شود.

انتخاب ارزان‌ ترین شرکت ارائه‌ دهنده خدمات مطالعات ژئوتکنیک

کیفیت مطالعات ژئوتکنیک مستقیماً به تجربه تیم اجرایی، تجهیزات حفاری، کیفیت آزمایشگاه و تحلیل مهندسی وابسته است. پایین‌ ترین قیمت، معمولاً پایین‌ ترین کیفیت را نیز به همراه دارد. گزارشی که اطلاعات ناقص ارائه دهد، هزینه‌ های بسیار بیشتری در مراحل بعدی ایجاد می‌ کند.

چگونه یک شرکت مناسب برای خدمات مطالعات ژئوتکنیک انتخاب کنیم؟

انتخاب شرکت مناسب، تنها بر اساس قیمت انجام نمی‌ شود. پیشنهاد می‌ کنم هنگام انتخاب، این معیارها را بررسی کنید:

• سابقه اجرای پروژه‌ های مشابه
• در اختیار داشتن دستگاه‌ های حفاری استاندارد
• همکاری با آزمایشگاه معتبر
• حضور مهندس ژئوتکنیک در عملیات میدانی
• ارائه گزارش کامل همراه با تحلیل مهندسی
• ارائه پیشنهادهای اجرایی برای طراحی پی و گودبرداری
• آشنایی با مقررات ملی ساختمان و آیین‌ نامه‌ های بین‌ المللی
• توانایی پاسخ‌ گویی به سؤالات طراح سازه در طول پروژه

هرچه تعامل میان تیم ژئوتکنیک و طراح سازه بیشتر باشد، کیفیت طراحی نیز افزایش پیدا می‌ کند.

مطالعه موردی

در پروژه‌ ای شامل یک مجموعه درمانی با پنج بلوک ساختمانی، شرکت مطالعات ژئوتکنیک از مرحله طراحی تا پایان اجرای فونداسیون در کنار تیم پروژه حضور داشت. هر تغییر در شرایط واقعی زمین بلافاصله تحلیل و به طراح اعلام شد. نتیجه این همکاری، حذف اصلاحات پرهزینه در مراحل بعدی اجرا بود.

آینده مطالعات ژئوتکنیک، حرکت به‌ سوی تحلیل‌ های هوشمند

در سال‌ های اخیر، فناوری چهره مطالعات ژئوتکنیک را دگرگون کرده است. امروزه بسیاری از پروژه‌ های بزرگ از ابزارهای پیشرفته برای افزایش دقت تحلیل استفاده می‌ کنند، از جمله:

• مدل‌ سازی سه‌ بعدی زمین
• تحلیل عددی با روش اجزای محدود
• پایش آنلاین نشست و جا به‌ جایی
• اسکن ژئوفیزیکی زیرسطحی
• سامانه‌ های GIS
• مدل‌ سازی اطلاعات ساختمان (BIM) در کنار داده‌ های ژئوتکنیکی
• ابزارهای پایش هوشمند گودبرداری

این فناوری‌ ها تصمیم‌ گیری را دقیق‌ تر، سریع‌ تر و اقتصادی‌ تر کرده‌اند و احتمال خطای انسانی را کاهش می‌ دهند.

جمع‌ بندی، چرا مطالعات ژئوتکنیک پایه موفقیت هر پروژه ساختمانی است؟

اگر بخواهیم به پرسش «مطالعات ژئوتکنیک چیست؟» در یک جمله پاسخ دهیم، باید بگوییم:

مطالعات ژئوتکنیک فرآیندی مهندسی برای شناخت علمی زمین و تبدیل ویژگی‌ های خاک به اطلاعات قابل اعتماد برای طراحی، اجرا و بهره‌ برداری ایمن از سازه است.

تمام تصمیم‌ های مهم یک پروژه ساختمانی، از انتخاب نوع پی گرفته تا طراحی گودبرداری، سازه نگهبان، کنترل نشست، ارزیابی خطر روانگرایی و تحلیل اندرکنش خاک و سازه، بر پایه داده‌ هایی اتخاذ می‌ شوند که از خدمات مطالعات ژئوتکنیک به دست می‌آیند.

تجربه پروژه‌ های متعدد نشان داده است که ساختمان‌ های موفق، قبل از آنکه روی بتن و فولاد استوار شوند، بر شناخت صحیح زمین تکیه می‌ کنند. هرچه این شناخت دقیق‌ تر باشد، طراحی اقتصادی‌ تر، اجرای پروژه ایمن‌ تر و عمر مفید سازه بیشتر خواهد بود.

اگر به‌عنوان مدیر پروژه، سازنده، کارفرما یا سرپرست اجرا قصد دارید پروژه‌ ای پایدار، ایمن و مقرون‌ به‌ صرفه احداث کنید، مطالعات ژئوتکنیک را نخستین گام مهندسی پروژه بدانید، نه آخرین مدرک موردنیاز برای شروع عملیات اجرایی.

سوالات متداول درباره مطالعات ژئوتکنیک

مطالعات ژئوتکنیک چیست؟

مطالعات ژئوتکنیک مجموعه‌ ای از بررسی‌ های میدانی، آزمایشگاهی و تحلیلی است که ویژگی‌ های خاک، سنگ و آب زیرزمینی را مشخص می‌ کند تا طراحی پی، گودبرداری و سازه بر اساس شرایط واقعی زمین انجام شود.

خدمات مطالعات ژئوتکنیک شامل چه مواردی است؟

این خدمات معمولاً شامل بازدید اولیه، حفاری گمانه، نمونه‌ برداری، آزمایش‌ های صحرایی مانند SPT، آزمایش‌ های آزمایشگاهی، تحلیل داده‌ ها، تعیین ظرفیت باربری خاک، بررسی نشست، ارزیابی سطح آب زیرزمینی و ارائه گزارش مهندسی است.

آیا مطالعات ژئوتکنیک برای همه ساختمان‌ ها ضروری است؟

در بسیاری از پروژه‌ های ساختمانی، به‌ ویژه ساختمان‌ های چندطبقه، پروژه‌ های دارای زیرزمین، گودبرداری‌ های عمیق، سازه‌ های صنعتی و ساختمان‌ های واقع در زمین‌ های با شرایط خاص، انجام مطالعات ژئوتکنیک بخش مهمی از فرآیند طراحی و اجرا محسوب می‌ شود و در بسیاری از موارد نیز بر اساس ضوابط ملی الزامی است.

چه زمانی باید مطالعات ژئوتکنیک انجام شود؟

بهترین زمان، پیش از آغاز طراحی سازه و قبل از شروع عملیات گودبرداری است. تصمیم‌ گیری‌ های اولیه درباره نوع پی، روش پایدارسازی گود و ابعاد سازه باید بر اساس نتایج این مطالعات انجام شوند.

گزارش مطالعات ژئوتکنیک چه کاربردی دارد؟

این گزارش مبنای طراحی فونداسیون، سازه نگهبان، کنترل نشست، انتخاب روش گودبرداری، ارزیابی خطر روانگرایی و بسیاری از تصمیم‌ های فنی در طول پروژه است. بدون این گزارش، طراحی بر پایه فرضیات انجام می‌ شود و ریسک پروژه به‌ طور قابل توجهی افزایش می‌ یابد.
