اشتباهات رایج در اجرای سازه نگهبان خرپایی

از تجربه پروژه‌ های مختلف، مهم‌ ترین خطاهای اجرایی عبارتند از:

• بُرش نامناسب خاک و ریزش دیواره
• عدم کوبش کافی المان‌ های قائم
• انتخاب نیمرخ فولادی ضعیف
• جوشکاری نامناسب اعضا
• شل شدن صفحات مهاری
• نصب مورب با زاویه غلط
• حذف عضو افقی برای کاهش هزینه (اشتباه بسیار خطرناک)

این اشتباهات باعث ریزش گود یا تغییرشکل شدید اعضای خرپا می‌ شود.

شرکت فریدان برترین پیمانکار پایدارسازی گود در ایران، تلفن تماس : 09121023640 و 09231053019

نقش مجری سازه نگهبان خرپایی

اجرای این روش حساسیت زیادی دارد و لازم است توسط مجری ذیصلاح و متخصص سازه نگهبان خرپایی انجام شود. وظایف مجری عبارتند از:

1. برنامه‌ ریزی دقیق مراحل اجرا
2. نظارت بر گودبرداری مرحله‌ ای
3. کنترل کیفیت جوشکاری
4. محاسبه دقیق فاصله اعضای قائم
5. اعمال آیین‌ نامه‌های ملی (مبحث هفتم، مبحث نهم، آیین‌ نامه ژئوتکنیک)
6. مسئولیت کنترل ایمنی کارگاه
7. پایش روزانه و ثبت گزارش‌ های رسمی

یک مجری حرفه‌ ای سازه نگهبان خرپایی نه‌تنها کیفیت اجرا را تضمین می‌ کند، بلکه هزینه پروژه را نیز کاهش می‌ دهد.

طراحی سازه نگهبان خرپایی (محاسبات فنی و مهندسی کامل)

طراحی صحیح، مهم‌ ترین عامل در ایمنی و موفقیت اجرای سازه نگهبان خرپایی است. حتی اگر اجرای میدانی عالی باشد، اما طراحی اصولی نباشد، خطر کمانش، واژگونی، لغزش یا گسیختگی کل خرپا بسیار بالاست.

در این فصل ساختار طراحی را کاملاً مهندسی و قابل استفاده برای مهندسان طراح ارائه می‌ کنیم.

شرکت فریدان برترین پیمانکار پایدارسازی گود در ایران، تلفن تماس : 09121023640 و 09231053019

پارامترهای ورودی طراحی

برای طراحی سازه نگهبان خرپایی باید پارامترهای زیر تعیین شود:

۱– مشخصات ژئوتکنیکی خاک

• نوع خاک
• وزن مخصوص
• زاویه اصطکاک داخلی φ
• چسبندگی c
• ضریب فشار جانبی خاک (K)
• سطح آب زیرزمینی
• وجود خاک دستی یا لایه‌ های سست

این موارد از آزمایش SPT یا CPT به‌ دست می‌ آید.

2- هندسه گود

• عمق گود
• عرض گود
• فاصله تا ساختمان‌ های مجاور
• ارتفاع طبقات زیرزمین
• شیب زمین

۳– بارهای وارد بر دیواره گود

• بارهای ناشی از خاک
• بارهای زنده پشت دیوار (مانند ترافیک)
• بار آب زیرزمینی
• زلزله
• بارگذاری سازه مجاور (تیر، ستون، پی)

۴– محدودیت اجرایی

• نوع ماشین‌ آلات
• محدودیت همسایه‌ ها
• سطح دسترسی کارگاه
• امکان حفاری یا کوبش

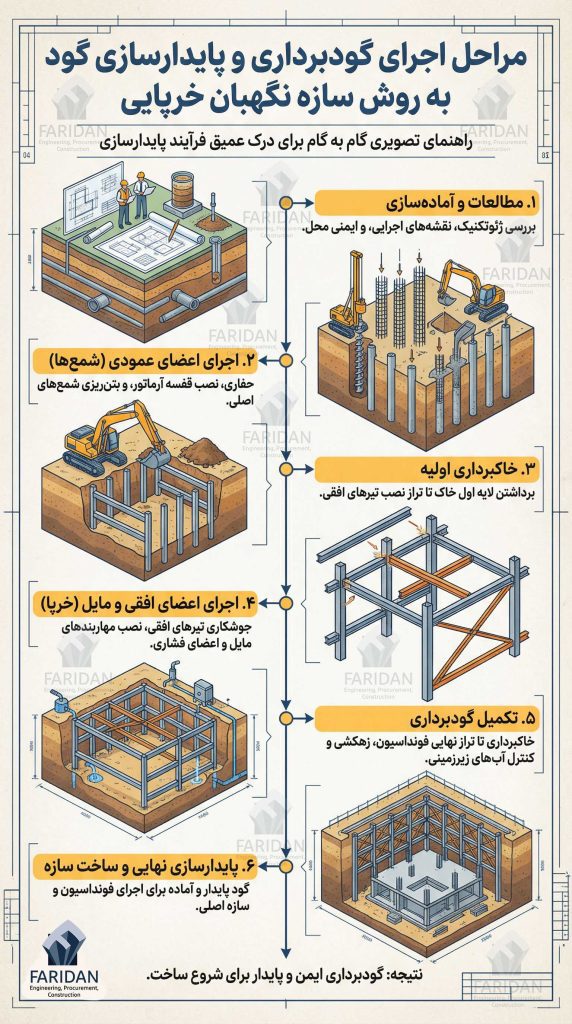

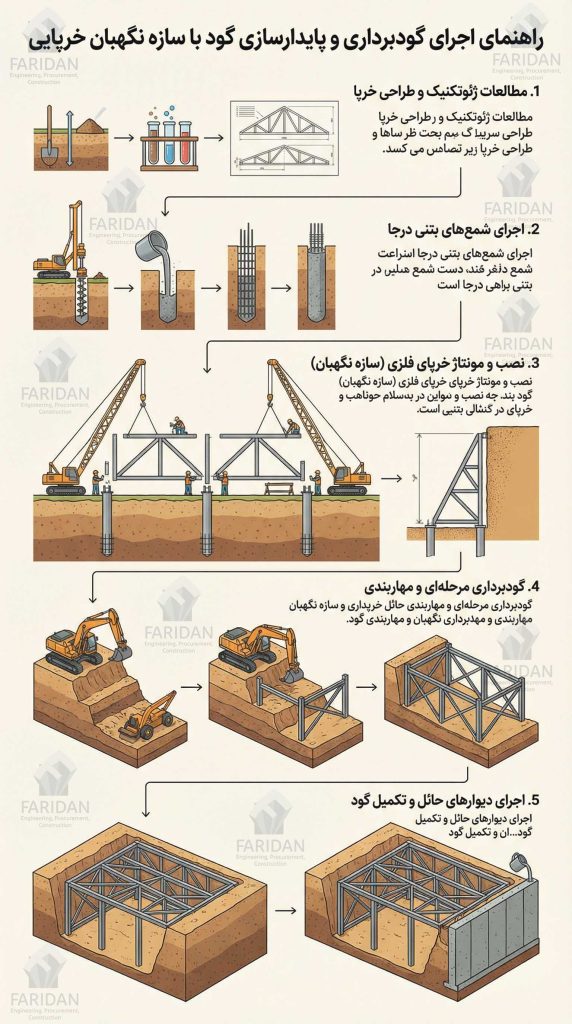

مراحل طراحی سازه نگهبان خرپایی

مرحله ۱ – محاسبه فشار جانبی خاک

براساس نوع خاک، از سه مدل رایج استفاده می‌ شود:

• Rankine
• Coulomb
• Ka/Kp (فعال و محبوس)

فرمول پایه فشار فعال:
σ = Kₐ × γ × h

مرحله ۲ – تعیین نیروهای وارد بر اعضای خرپا

نیروها شامل:

• نیروی فشاری در اعضای مورب
• نیروی خمشی در اعضای قائم
• نیروی برشی در اعضای افقی
• نیروهای محوری ایجاد شده توسط رانش خاک

این نیروها باید برای بدترین حالت گود در نظر گرفته شوند.

مرحله ۳ – طراحی عضو قائم (ستون خرپا)

عضو قائم باید:

• در برابر فشار جانبی
• در برابر کمانش
• در برابر خمش ناشی از رانش

مقاومت کامل داشته باشد.

موادی که معمولا استفاده می‌ شود:

• HEB 160–300
• تیرآهن دوبل IPE
• لوله ۱۰ تا ۱۴ اینچ

مرحله ۴ – طراحی عضو مورب (بِرِیس/لاگر)

مهم‌ ترین عضو خرپایی است.

زاویه مناسب: ۳۰ تا ۴۵ درجه

نیروهای محوری عضو مورب توسط رانش خاک تعیین می‌ شود.

مرحله ۵ – طراحی اتصال‌ ها

اتصال‌ ها حلقه ضعف خرپا محسوب می‌ شوند.

اتصالات رایج:

• جوش گوشه
• جوش نفوذی
• بولت پرمقاومت
• پلیت مهاری در کف
• رول بولت دیوار حائل

مرحله ۶ – طراحی مهار کف (پایه خرپا)

پایه باید توان تحمل نیروی فشاری خرپا + نیروی عکس‌ العمل گود را داشته باشد.

برای این قسمت معمولاً:

• بتن مگر ۱۰ سانتی
• بتن C25
• پلیت فولادی
• نبشی مهاری
• بیس پلیت
  استفاده می‌ شود.

مرحله ۷ – طراحی بدون تغییرشکل بیش از حد

هدف اجرای سازه نگهبان خرپایی فقط مقاومت نیست، بلکه کنترل تغییر مکان گود نیز هست.

در بسیاری موارد مشاهده شده که گود ریزش نکرده اما تغییرشکل زیاد باعث:

• کج شدن ساختمان مجاور
• ترک دیوارها
• تغییر زاویه درب‌ ها
• نشست غیر مجاز
  شده است.

فصل ۸ – مقایسه روش خرپا با روش‌ های دیگر پایدارسازی گود

در این فصل یک جدول کامل و تحلیلی ارائه می‌ کنیم که برای مقایسه بسیار ارزشمند است.

مقایسه با نیلینگ (Nailing)

نتیجه: در گودهای شهری فشرده، اجرای سازه نگهبان خرپایی عملی‌ تر است.

۸-۲ – مقایسه با انکراژ (Anchorage)

انکراژ از پیشرفته‌ ترین روش‌ هاست اما:

نتیجه: برای پروژه‌ های متوسط و مسکونی، خرپا اقتصادی‌ تر است.

۸-۳ – مقایسه با دیوار شمعی (Piling Wall)

برای برج‌ ها معمولاً شمع‌ ریزی ترجیح داده می‌ شود.

نتیجه: در پروژه‌ های کوچک و متوسط، استفاده از مجری سازه نگهبان خرپایی بهترین گزینه است.

فصل ۹ – هزینه اجرای سازه نگهبان خرپایی (محاسبات + عوامل مؤثر)

عواملی که هزینه را افزایش یا کاهش می‌ دهد:

۹-۱ – عمق گود

هرچه گود عمیق‌ تر →
رانش خاک بیشتر →
فاصله اعضا کمتر →
مصالح بیشتر →
هزینه بالاتر

۹-۲ – وضعیت ساختمان‌ های مجاور

اگر ساختمان فرسوده یا حساس باشد:

• تعداد خرپا بیشتر
• اعضا قوی‌ تر
• پایش بیشتر

۹-۳ – نوع خاک

خاک دستی و سست → خرپای قوی‌ تر → هزینه بیشتر
خاک طبیعی → خرپای اقتصادی‌ تر

۹-۴ – قیمت فولاد

مصرف تیر آهن و نبشی مستقیماً بر هزینه اثر دارد.

۹-۵ – میزان گودبرداری مرحله‌ ای

هر چه نیاز به مراحل بیشتر باشد →
هزینه اجرا و نیروی انسانی ↑

۹-۶ – هزینه نهایی اجرای سازه نگهبان خرپایی

در تهران (سال ۱۴۰۳–۱۴۰۴): بین ۳.۵ تا ۷.۵ میلیون تومان به‌ازای هر مترمربع دیواره گود

البته این مبلغ با توجه به:

• عمق
• شرایط خاک
• محدودیت کارگاه
• طرح مهندسی
  متفاوت است.

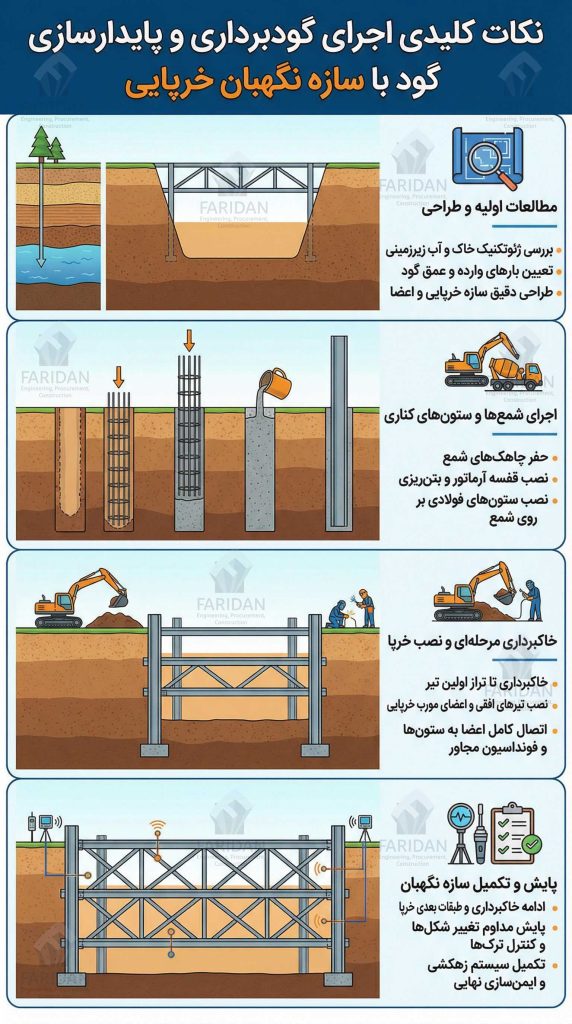

چک‌ لیست کامل مجری سازه نگهبان خرپایی (استاندارد اجرایی)

در این بخش یک چک‌ لیست واقعی و کاربردی ارائه می‌ کنم که برای پیمانکاران و ناظران بسیار مفید است.

۱۰-۱ – قبل از اجرا

• بررسی گزارش ژئوتکنیک
• دریافت طرح سازه نگهبان
• بررسی مسیر ماشین‌ آلات
• تجهیز کارگاه
• تعیین نقطه صفر گود

۱۰-۲ – حین اجرا

• رعایت مراحل گودبرداری
• کنترل زاویه ۳۰–۴۵ درجه عضو مورب
• کنترل کیفیت جوشکاری (VT , UT)
• بررسی قائم بودن اعضای ستون
• نصب پلیت‌ ها و سخت‌ کننده‌ ها
• تست مهارهای کف گود
• ثبت گزارش پیشرفت روزانه

۱۰-۳ – پس از تکمیل خرپا

• کنترل تغییر مکان دیواره
• نصب سیستم پایش (در صورت نیاز)
• انسداد مسیر آب‌ های سطحی
• بررسی سلامت اعضا پس از بارگذاری

۱۰-۴ – در زمان اجرای طبقات زیرزمین

با اجرای هر سقف زیرزمین، نیرو از روی خرپا کم شده و گود ایمن‌ تر می‌ شود.
مجری سازه نگهبان خرپایی موظف است خرپا را تا زمان اجرای سقف همکف حفظ کند.

مطالعه موردی (Case Study) اجرای سازه نگهبان خرپایی در پروژه واقعی تهران

برای درک بهتر عملکرد خرپا، در این بخش یک پروژه واقعی و تمام‌ عیار را بررسی می‌ کنیم.این سناریو کاملاً واقعی و برگرفته از شرایط رایج ساخت و ساز در تهران است.

۱۱-۱ – مشخصات پروژه

• موقعیت: منطقه ۵ تهران (خیابان جنت‌ آباد)
• نوع سازه نهایی: ۲ طبقه زیرزمین + ۵ طبقه روی همکف
• عمق گود: ۷٫۵ متر
• مجاورین:
  • شمالی: ساختمان ۲۰ ساله با ۵ طبقه
  • جنوبی: ساختمان ۱۰ ساله
• نوع خاک: CL (رسی کم‌ چسبنده)
• عرض زمین: ۹ متر (زمین باریک)
• محدودیت اصلی: نبود فضای کافی برای مهاربندی NEB و نیلینگ

با توجه به عرض کم زمین و ساختمان‌ های قدیمی اطراف، بهترین گزینه، اجرای سازه نگهبان خرپایی انتخاب شد.

شرکت فریدان برترین پیمانکار پایدارسازی گود در ایران، تلفن تماس : 09121023640 و 09231053019

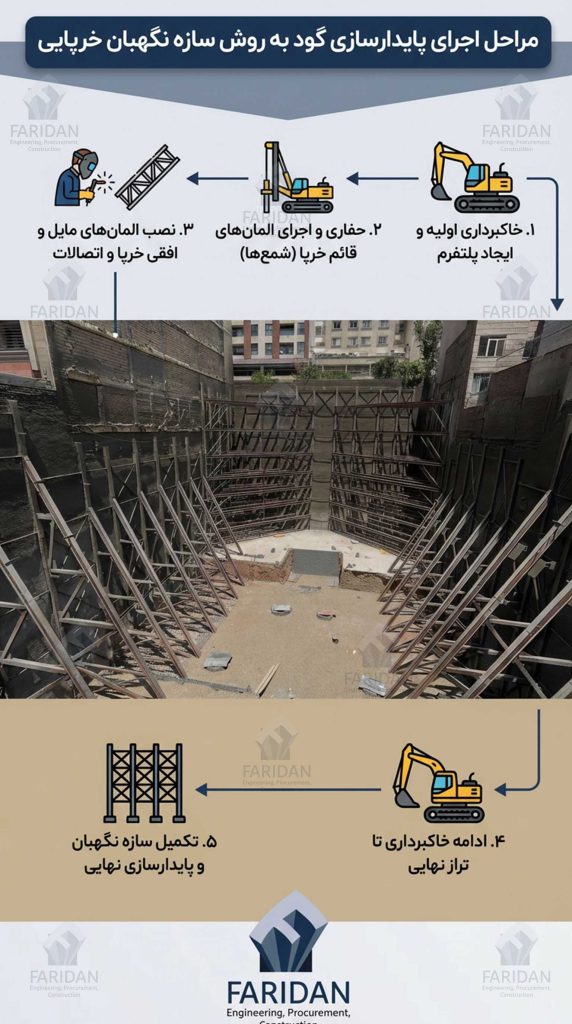

۱۱-۲ – مراحل اجرای این پروژه

مرحله ۱ – طراحی

نیروها و لنگرها محاسبه و مقاطع زیر انتخاب شدند:

• عضو قائم: HEB200
• عضو مورب: دوبل ناودانی ۱۴
• تیرهای افقی: IPE180
• بیس پلیت: ۳۰×۳۰ سانتی‌ متر
• زاویه عضو مورب: ۳۵ درجه

مرحله ۲ – اجرای مرحله اول گودبرداری

گودبرداری ۱٫۵ متر اولیه انجام شد.خاک سست سطحی برداشته شد و بلافاصله اعضای قائم در فواصل ۱٫۸ متری نصب شد.

مرحله ۳ – نصب اعضای مورب

در این پروژه به دلیل شرایط زمین، اعضای مورب به جای بتن، روی یک دیوارک بتنی مسلح مهار شدند.جوشکاری‌ ها توسط جوشکار ماهر و با تست VT تأیید شد.

مرحله ۴ – اجرای مهار افقی

بین اعضای قائم، تیر IPE نصب شد تا تغییرمکان کنترل شود.

مرحله ۵ – ادامه گودبرداری

با تکمیل خرپا، گودبرداری مرحله‌ ای تا عمق نهایی ادامه یافت.در هر پله، یک خرپا نصب شد.

مرحله ۶ – پایش تغییرشکل

در این پروژه از نشانه‌ گذار (Monitoring Sheet) استفاده شد تا میزان حرکت جانبی هر عضو در طول زمان کنترل شود.

• تغییر مکان مجاز طبق آیین‌ نامه: کمتر از ۲ سانتی‌ متر
• تغییر مکان واقعی: ۱٫۱ سانتی‌ متر

این نشان می‌ دهد که اجرای سازه نگهبان خرپایی با کیفیت بالا و کاملاً ایمن انجام شده است.

۱۱-۳ – مدت زمان و هزینه پروژه

• زمان کلی اجرا: ۱۲ روز
• هزینه کل: ۴۸۰ میلیون تومان
• هزینه به‌ ازای هر مترمربع دیواره گود: حدود ۴.۲ میلیون تومان

این رقم به‌ طور مستقیم به کیفیت طراحی و تجربه مجری سازه نگهبان خرپایی وابسته است.

۱۱-۴ – نتیجه پروژه

• بدون کوچک‌ ترین ترک در همسایه‌ ها
• بدون تغییر مکان جانبی خطرناک
• اجرای سریع و قابل کنترل
• تحویل ایمن و استاندارد به کارفرما

این مطالعه موردی نشان می‌دهد که خرپا یکی از قابل اعتمادترین روش‌ های پایدارسازی گودهای شهری است.

فصل ۱۲ – استانداردها و آیین‌ نامه‌ های مرتبط با اجرای سازه نگهبان خرپایی

در ایران، اجرای سازه نگهبان خرپایی باید طبق آیین‌ نامه‌ ها و ضوابط زیر انجام شود:

۱۲-۱ – مبحث هفتم مقررات ملی ساختمان (پی و پی‌ سازی)

این مبحث پارامتر های زیر را مشخص می‌ کند:

• فشار جانبی خاک
• اصول گود برداری
• فاصله از ساختمان مجاور
• الزامات پایدارسازی
• محدودیت سطح آب زیرزمینی

۱۲-۲ – آیین‌ نامه ۲۸۰۰ (طراحی در برابر زلزله)

زیرا سطح لرزه‌ ای منطقه می‌ تواند بر فشار جانبی خاک تأثیر داشته باشد.

۱۲-۳ – مبحث نهم (طرح و اجرای سازه‌ های فولادی و بتنی)

برای طراحی اعضای فولادی خرپا باید دقیقاً مطابق این مبحث عمل شود.
موضوعاتی که باید رعایت شود:

• ضریب بار
• ضریب مقاومت
• کنترل کمانش
• کنترل جوش
• کنترل تیر و ستون

۱۲-۴ – آیین‌ نامه ژئوتکنیک FHWA آمریکا

در بسیاری از شرکت‌ های مشاور، طراحی سازه نگهبان با استناد به FHWA انجام می‌ شود.

۱۲-۵ – نشریه ۱۲۷ و ۳۴۵ سازمان برنامه و بودجه

این نشریات دستور العمل اجرایی پایدارسازی گود را ارائه می‌ کنند.

۱۲-۶ – دستور العمل‌ های شهرداری تهران

شهرداری تهران کنترل سخت‌ گیرانه‌ ای روی:

• فاصله اعضا
• طراحی
• اجرای مرحله‌ ای
• کیفیت جوشکاری
• پایش گود

دارد.

شرکت فریدان برترین پیمانکار پایدارسازی گود در ایران>>>

فصل ۱۳ – جمع‌ بندی نهایی

در پایان، به چند نکته کلیدی اشاره می‌ کنیم که عصاره کل این مقاله است:

✔ ۱ – اجرای سازه نگهبان خرپایی یکی از مطمئن‌ ترین روش‌ های پایدارسازی گود است.

به‌ خصوص در پروژه‌ های شهری با عرض کم، خرپا بهترین گزینه است.

✔ ۲ – نقش مجری سازه نگهبان خرپایی حیاتی است.

اگر طراحی عالی باشد اما اجرا ضعیف باشد، احتمال ریزش گود بسیار زیاد است.

✔ ۳ – کیفیت طراحی (Design) و اجرا (Construction Execution) باید همزمان کنترل شود.

• طراحی دقیق فشار خاک
• انتخاب مقطع مناسب
• جوشکاری استاندارد
• پایش تغییرشکل
  این‌ها باید یکجا دیده شوند.

✔ ۴ – هزینه اجرای سازه نگهبان خرپایی از ۳.۵ تا ۷.۵ میلیون تومان به‌ازای هر مترمربع است.

✔ ۵ – مهم‌ترین عوامل موفقیت پروژه:

• گزارش ژئوتکنیک واقعی
• طراح متخصص
• تیم اجرایی مجرب
• گودبرداری مرحله‌ ای
• کنترل تغییر مکان

✔ ۶ – خرپا تنها روش کاملاً قابل اعتماد برای گودهای باریک (کم‌عرض) است.

اجرای سازه نگهبان خرپایی

راهنمای جامع، فنی و اجرایی از طراحی تا اجرا (ویژه مهندسان، کارفرمایان و سازندگان)

در پروژه‌ های ساختمانی شهری، به‌ویژه در کلان‌ شهر هایی مانند تهران، کرج، مشهد و اصفهان، گودبرداری یکی از حساس‌ ترین و پرریسک‌ ترین مراحل ساخت محسوب می‌ شود. افزایش عمق گودها، مجاورت با ساختمان‌ های قدیمی، محدودیت فضا و شرایط خاص خاک باعث شده است که استفاده از روش‌ های پایدارسازی گود به یک ضرورت غیرقابل‌ چشم‌ پوشی تبدیل شود. در این میان، اجرای سازه نگهبان خرپایی به‌ عنوان یکی از رایج‌ ترین، اقتصادی‌ ترین و مطمئن‌ ترین روش‌ های پایدارسازی گود، جایگاه ویژه‌ ای در پروژه‌ های ساختمانی ایران پیدا کرده است.

انتخاب روش مناسب برای پایدارسازی گود بدون شناخت دقیق شرایط ژئوتکنیکی، هندسه پروژه و توان اجرایی، می‌ تواند خسارات جبران‌ ناپذیری به همراه داشته باشد. از این‌ رو نقش مجری سازه نگهبان خرپایی به‌ عنوان فرد یا مجموعه‌ ای متخصص که مسئولیت مستقیم اجرای این سیستم را بر عهده دارد، بسیار حیاتی است.

مجری ذیصلاح سازمان نظام مهندسی استان تهران شرکت ساختمان پی بنا اسپرلوس>>>

سازه نگهبان خرپایی چیست؟

سازه نگهبان خرپایی نوعی سیستم پایدارسازی موقت گود است که با استفاده از اعضای فولادی قائم، مورب و افقی، یک سیستم مثلثی پایدار در مقابل رانش جانبی خاک ایجاد می‌ کند. این سیستم به‌گونه‌ ای طراحی می‌ شود که نیروهای جانبی ناشی از فشار خاک را به نیروهای محوری در اعضای خرپا تبدیل کرده و به کف گود منتقل کند.

برخلاف دیوارهای حائل دائمی، سازه نگهبان خرپایی معمولاً پس از اجرای سازه اصلی و تکمیل سقف‌ های زیرزمین، به‌ تدریج جمع‌ آوری یا از مدار باربری خارج می‌ شود.

کاربرد اجرای سازه نگهبان خرپایی

اجرای سازه نگهبان خرپایی در شرایط زیر بیشترین کارایی را دارد:

• گودبرداری با عمق متوسط تا زیاد (۴ تا ۱۲ متر)

• پروژه‌ های با عرض کم و محدودیت همسایگی

• وجود ساختمان‌ های قدیمی یا حساس در مجاورت گود

• خاک‌ های رسی، ماسه‌ ای متراکم یا خاک دستی اصلاح‌ شده

• پروژه‌ هایی که امکان اجرای نیلینگ یا انکراژ وجود ندارد

در بسیاری از پروژه‌ های مسکونی و تجاری شهری، این روش به‌ عنوان گزینه اول توسط مهندسان ژئوتکنیک پیشنهاد می‌ شود.

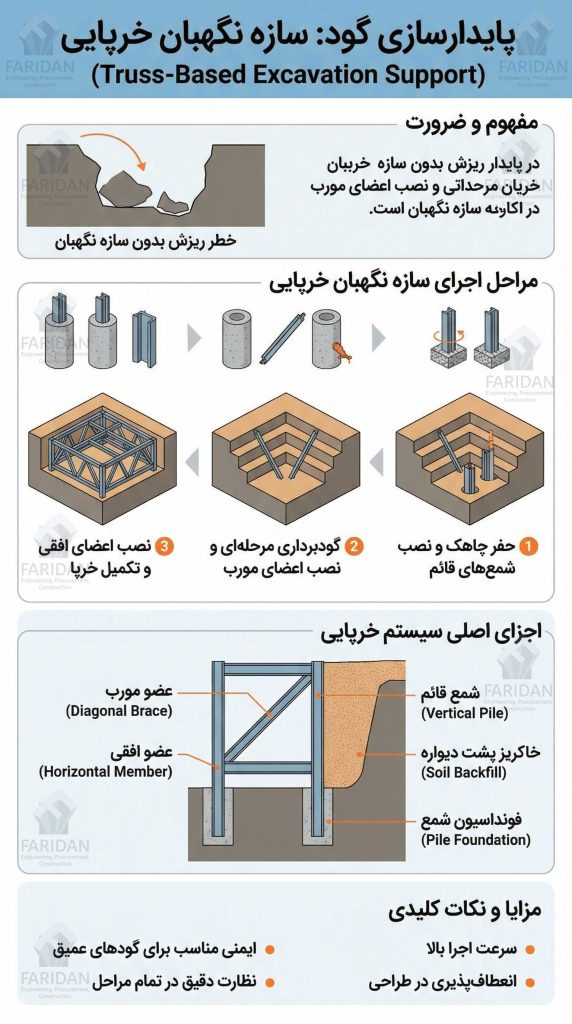

اجزای اصلی سازه نگهبان خرپایی

۱. اعضای قائم (ستون‌ ها)

اعضای قائم معمولاً از تیرآهن، پروفیل H یا لوله‌ های فولادی ساخته می‌ شوند و نقش انتقال نیروهای جانبی به کف گود را بر عهده دارند. فاصله این اعضا به شرایط خاک و عمق گود بستگی دارد.

۲. اعضای مورب (مهاربند خرپا)

اعضای مورب مهم‌ترین جزء سازه نگهبان خرپایی هستند. این اعضا با زاویه‌ ای مشخص (معمولاً بین ۳۰ تا ۴۵ درجه) نصب شده و رانش خاک را مهار می‌ کنند.

۳. اعضای افقی

اعضای افقی برای یکپارچه‌ سازی سیستم، توزیع یکنواخت نیرو و کاهش تغییرشکل‌ ها استفاده می‌ شوند.

۴. صفحه و پایه مهاری

این بخش شامل بیس‌ پلیت‌ ها، صفحات فولادی و بتن مهاری کف گود است که نیروهای منتقل‌ شده از خرپا را جذب می‌ کند.

مزایای اجرای سازه نگهبان خرپایی

• هزینه اجرایی کمتر نسبت به انکراژ و دیوار شمعی

• امکان اجرا با تجهیزات ساده

• ایمنی بالا در صورت اجرای صحیح

• قابلیت کنترل مرحله‌ ای گودبرداری

• مناسب برای پروژه‌ های شهری محدود

• وابستگی کمتر به ملک‌ های مجاور

به همین دلایل، بسیاری از کارفرمایان ترجیح می‌ دهند از یک مجری سازه نگهبان خرپایی مجرب برای اجرای این سیستم استفاده کنند.

معایب و محدودیت‌ ها

• اشغال بخشی از فضای داخلی گود

• نیاز به دقت بالای اجرایی

• وابستگی شدید به کیفیت جوشکاری

• نامناسب برای گودهای بسیار عمیق (بیش از ۱۵ متر) بدون تقویت خاص

مراحل اجرای سازه نگهبان خرپایی

مرحله ۱: مطالعات ژئوتکنیک

اولین گام در اجرای سازه نگهبان خرپایی، بررسی دقیق گزارش مکانیک خاک است. این گزارش باید شامل نوع خاک، سطح آب زیرزمینی، مقاومت برشی، پارامترهای طراحی و پیشنهاد روش پایدارسازی باشد.

مرحله ۲: طراحی سازه نگهبان

طراحی شامل محاسبه فشار جانبی خاک، تعیین نیروهای وارد بر اعضای خرپا، انتخاب مقاطع فولادی، طراحی اتصالات و کنترل تغییر مکان‌ ها است.

مرحله ۳: تجهیز کارگاه

در این مرحله مجری سازه نگهبان خرپایی اقدام به ایمن‌ سازی کارگاه، جانمایی مصالح، تعیین مسیر ماشین‌ آلات و نصب علائم هشدار می‌ کند.

مرحله ۴: گودبرداری مرحله‌ ای

گودبرداری باید به‌ صورت مرحله‌ ای انجام شود. پس از هر مرحله گودبرداری، بلافاصله اعضای خرپا نصب می‌ شوند تا از ناپایداری دیواره جلوگیری شود.

مرحله ۵: نصب اعضای قائم

اعضای قائم در فواصل مشخص نصب شده و در صورت نیاز داخل بتن مهاری یا شمع قرار می‌ گیرند.

مرحله ۶: اجرای اعضای مورب

اعضای مورب با زاویه طراحی‌ شده نصب و به صفحات مهاری جوش یا پیچ می‌ شوند. این مرحله حساس‌ ترین بخش اجرای سازه نگهبان خرپایی است.

مرحله ۷: نصب اعضای افقی

با نصب اعضای افقی، سیستم خرپایی کامل شده و پایداری گود افزایش می‌ یابد.

مرحله ۸: پایش و کنترل

در طول اجرا، تغییرمکان‌ ها، نشست‌ ها و وضعیت جوش‌ ها باید به‌ طور مستمر کنترل شود.

نقش مجری سازه نگهبان خرپایی

مجری سازه نگهبان خرپایی مسئول مستقیم ایمنی گود است. انتخاب مجری غیر متخصص می‌ تواند منجر به ریزش گود، خسارت به املاک مجاور و حتی تلفات جانی شود. یک مجری حرفه‌ ای باید:

• تجربه اجرایی مستند داشته باشد

• به آیین‌ نامه‌ های ملی مسلط باشد

• تیم جوشکاری و اجرایی ماهر در اختیار داشته باشد

• گزارش‌ های روزانه و مستند ارائه دهد

شرکت مجری پایه یک ذیصلاح نظام مهندسی استان تهران>>>

اشتباهات رایج در اجرای سازه نگهبان خرپایی

• حذف اعضای افقی برای کاهش هزینه

• جوشکاری غیراستاندارد

• عدم اجرای مرحله‌ ای گودبرداری

• انتخاب مقاطع ضعیف

• عدم پایش تغییرمکان‌ ها

طراحی سازه نگهبان خرپایی (بررسی فنی و محاسباتی)

طراحی صحیح، ستون فقرات اجرای سازه نگهبان خرپایی است. هرگونه خطا در مرحله طراحی، حتی با بهترین اجرا، می‌ تواند منجر به تغییرشکل بیش از حد یا ناپایداری گود شود. طراحی باید بر اساس داده‌ های واقعی ژئوتکنیکی و شرایط خاص پروژه انجام شود، نه بر اساس الگوهای تکراری.

پارامترهای اصلی طراحی

• نوع و لایه‌ بندی خاک

• زاویه اصطکاک داخلی (φ)

• چسبندگی (c)

• وزن مخصوص خاک (γ)

• سطح آب زیرزمینی

• عمق گود

• بارهای اضافی ناشی از ساختمان‌ های مجاور

• بار زلزله (در پروژه‌ های حساس)

محاسبه فشار جانبی خاک

برای اغلب پروژه‌ های شهری، فشار جانبی فعال خاک بر اساس نظریه رانکین یا کولمب محاسبه می‌ شود. این فشار مبنای تعیین نیروهای وارد بر اعضای خرپا است.

طراحی اعضای قائم

اعضای قائم باید در برابر:

• خمش ناشی از فشار جانبی

• نیروی محوری

• کمانش
  کنترل شوند. انتخاب مقطع ضعیف یکی از شایع‌ ترین خطاها در اجرای سازه نگهبان خرپایی است.

طراحی اعضای مورب

اعضای مورب عمدتاً تحت نیروی فشاری یا کششی قرار دارند. زاویه این اعضا تأثیر مستقیم بر مقدار نیرو دارد. زاویه‌ های کمتر از ۳۰ درجه یا بیشتر از ۴۵ درجه معمولاً توصیه نمی‌ شود مگر با تحلیل خاص.

طراحی اتصالات

اتصالات، ضعیف‌ ترین بخش سیستم هستند. جوش‌ ها، پلیت‌ ها و بولت‌ ها باید بر اساس مبحث نهم مقررات ملی ساختمان طراحی و اجرا شوند. کنترل کیفیت جوش در این مرحله حیاتی است.

مقایسه اجرای سازه نگهبان خرپایی با سایر روش‌ ها

مقایسه با نیلینگ

نیلینگ در خاک‌ های مقاوم عملکرد خوبی دارد، اما نیازمند تجهیزات خاص و مجوز های ویژه است. در مقابل، اجرای سازه نگهبان خرپایی ساده‌ تر، قابل‌کنترل‌ تر و مستقل از زمین‌ های مجاور است.

مقایسه با انکراژ

انکراژ از نظر فنی بسیار قدرتمند است، اما هزینه بالا و وابستگی به ملک‌ های اطراف، استفاده از آن را در بسیاری از پروژه‌ های مسکونی محدود می‌ کند. در چنین شرایطی، خرپا گزینه‌ ای اقتصادی و ایمن‌ تر محسوب می‌ شود.

مقایسه با دیوار شمعی

دیوار شمعی بیشتر در پروژه‌ های بزرگ و برج‌ ها کاربرد دارد. برای پروژه‌ های متوسط شهری، اجرای سازه نگهبان خرپایی از نظر زمان و هزینه منطقی‌ تر است.

هزینه اجرای سازه نگهبان خرپایی

هزینه اجرای سازه نگهبان خرپایی به عوامل متعددی وابسته است و نمی‌ توان عدد ثابتی برای آن ارائه داد. مهم‌ ترین عوامل مؤثر عبارت‌اند از:

• عمق گود

• نوع خاک

• تعداد و فاصله خرپا ها

• نوع مقاطع فولادی

• قیمت روز فولاد

• شرایط همجواری

• مدت زمان اجرا

به‌طور متوسط، هزینه اجرای سازه نگهبان خرپایی در پروژه‌ های شهری ایران (سال‌های اخیر) بین ۳٫۵ تا ۷٫۵ میلیون تومان به ازای هر مترمربع دیواره گود متغیر است.

مطالعه موردی: اجرای سازه نگهبان خرپایی در یک پروژه شهری

در یک پروژه مسکونی با دو طبقه زیرزمین و عمق گود حدود ۸ متر در تهران، به دلیل عرض کم زمین و وجود ساختمان‌ های قدیمی در دو طرف، روش خرپایی انتخاب شد. اجرای مرحله‌ ای گودبرداری، نصب دقیق اعضای مورب و کنترل مستمر تغییرمکان‌ ها باعث شد پروژه بدون کوچک‌ ترین آسیب به ساختمان‌ های مجاور به پایان برسد. این پروژه نمونه‌ ای موفق از عملکرد صحیح مجری سازه نگهبان خرپایی بود.

الزامات آیین‌ نامه‌ ای و قانونی

اجرای سازه نگهبان خرپایی در ایران باید مطابق با ضوابط زیر انجام شود:

• مبحث هفتم مقررات ملی ساختمان (پی و پی‌ سازی)

• مبحث نهم مقررات ملی ساختمان (سازه‌ های فولادی و بتنی)

• آیین‌نامه ۲۸۰۰ زلزله

• دستورالعمل‌ های شهرداری‌ ها

• نشریات فنی سازمان برنامه و بودجه

عدم رعایت این ضوابط می‌ تواند منجر به توقف پروژه یا مسئولیت حقوقی برای مجری شود.

نقش نظارت و پایش در اجرای سازه نگهبان خرپایی

پایش تغییرمکان‌ ها، نشست‌ ها و وضعیت اعضای خرپا در طول اجرا الزامی است. در پروژه‌ های حساس، استفاده از ابزارهای پایش مانند نشانه‌ گذار یا انکلینومتر توصیه می‌ شود. بسیاری از مشکلات گودها نه به دلیل ضعف طراحی، بلکه به دلیل عدم پایش مستمر رخ می‌ دهند.

جمع‌ بندی نهایی

اجرای سازه نگهبان خرپایی یکی از مؤثرترین و قابل‌ اعتماد ترین روش‌ های پایدارسازی گود در پروژه‌ های ساختمانی شهری است. این روش در صورت طراحی صحیح و اجرای اصولی، ایمنی بالا، هزینه مناسب و قابلیت کنترل خوبی دارد. با این حال، موفقیت آن کاملاً وابسته به دانش، تجربه و دقت مجری سازه نگهبان خرپایی است.

انتخاب مجری متخصص، استفاده از طراحی مهندسی واقعی، اجرای مرحله‌ ای گودبرداری و پایش مستمر، چهار رکن اصلی موفقیت در این روش محسوب می‌شوند. در نهایت، سازه نگهبان خرپایی نه‌ تنها یک انتخاب فنی، بلکه یک تصمیم استراتژیک برای حفظ سرمایه، ایمنی و اعتبار پروژه است.

شرکت فریدان برترین پیمانکار پایدارسازی گود در ایران، تلفن تماس : 09121023640 و 09231053019
