تاپ دان اسکلت فلزی چیست؟ راهنمای جامع طراحی، اجرا، مزایا و الزامات فنی تاپ دان فلزی

در سال‌ های اخیر، روش تاپ دان اسکلت فلزی به یکی از مهم‌ ترین فناوری‌ های ساخت‌ و ساز در پروژه‌ های عمیق شهری تبدیل شده است. زمانی که یک سازنده قصد احداث ساختمانی با چندین طبقه زیرزمین در محیط‌ های متراکم شهری را دارد، دیگر روش‌ های سنتی پاسخگوی نیاز پروژه نیستند. در چنین شرایطی، تاپ دان فلزی نه‌ تنها سرعت اجرا را افزایش می‌ دهد، بلکه ایمنی گود برداری، کنترل تغییر شکل‌ های جانبی و کاهش زمان ساخت را نیز تضمین می‌ کند.

اگر به عنوان مدیر پروژه، سرمایه‌ گذار، سازنده یا کارفرما در حال تصمیم‌ گیری درباره انتخاب روش ساخت هستید، باید بدانید که انتخاب صحیح سیستم سازه‌ ای در پروژه‌ های عمیق مستقیماً بر هزینه، زمان، ایمنی و بازگشت سرمایه شما اثر می‌ گذارد. تجربه همکاری با پروژه‌ های بزرگ شهری نشان داده است که در بسیاری از ساختمان‌ های دارای ۴ تا ۸ طبقه زیرزمین، استفاده از تاپ دان اسکلت فلزی زمان اجرای پروژه را بین ۲۰ تا ۴۰ درصد کاهش داده و ریسک‌ های ناشی از گودبرداری را به شکل چشمگیری کنترل کرده است.

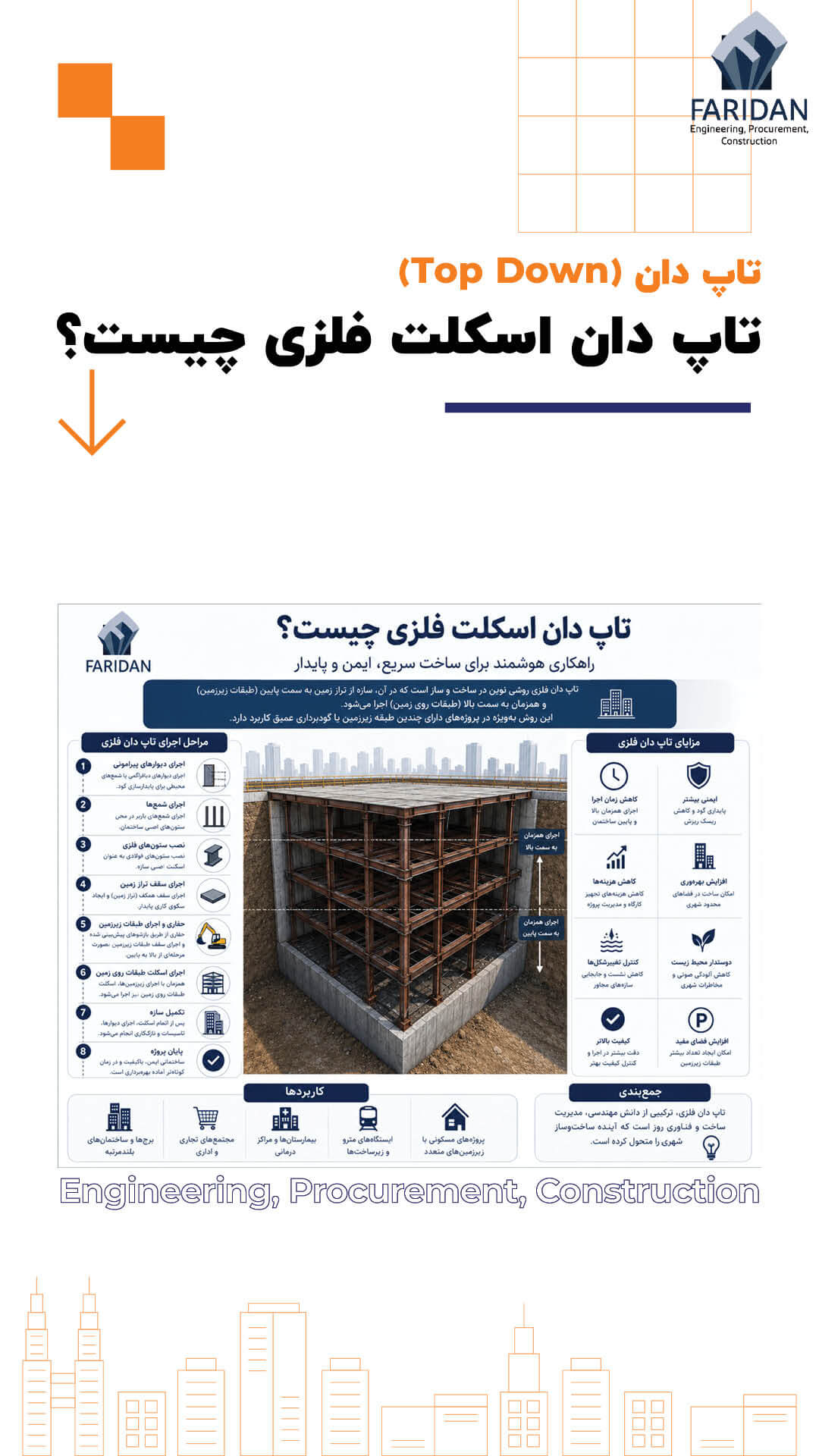

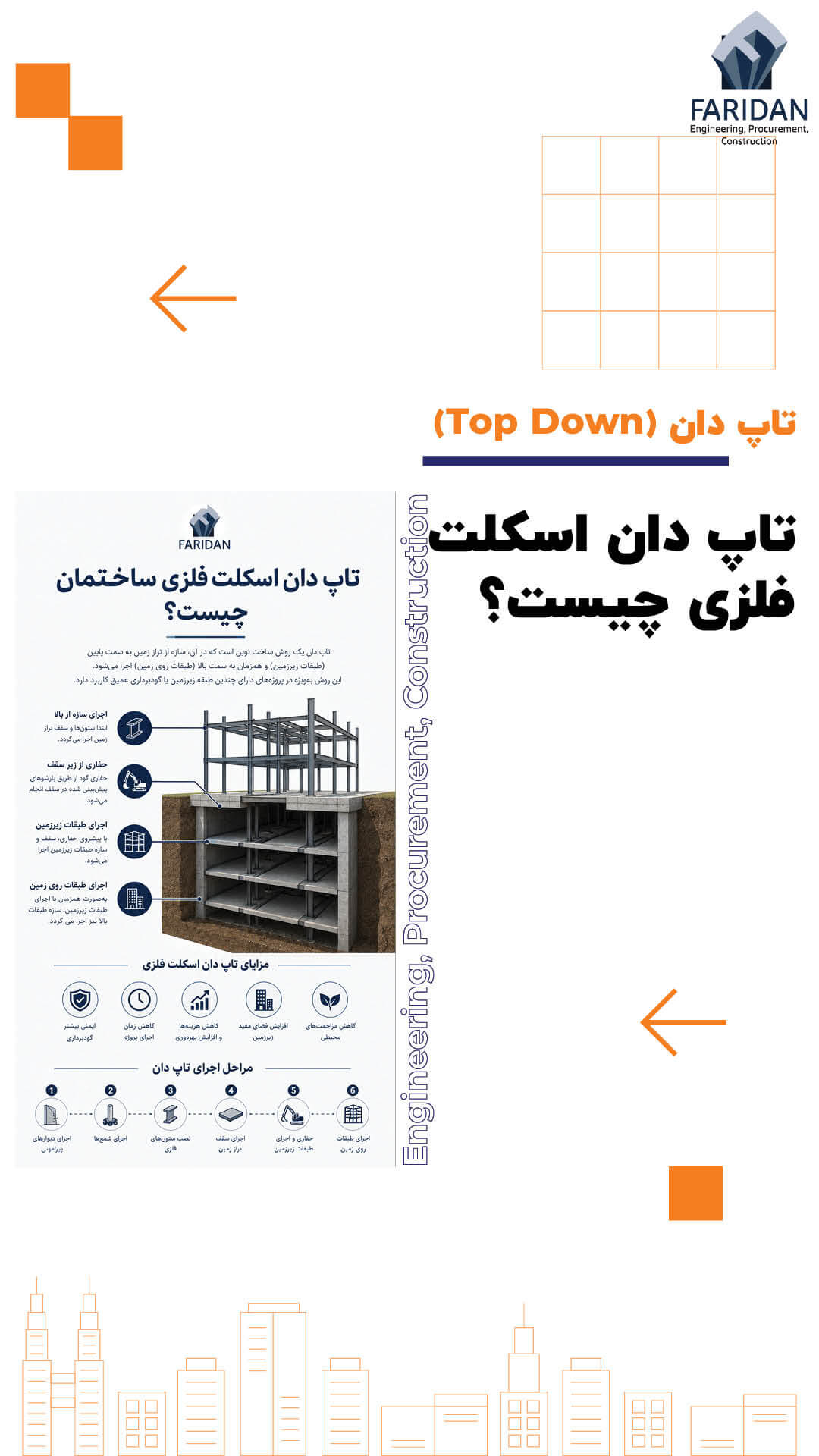

تاپ دان فلزی چیست؟

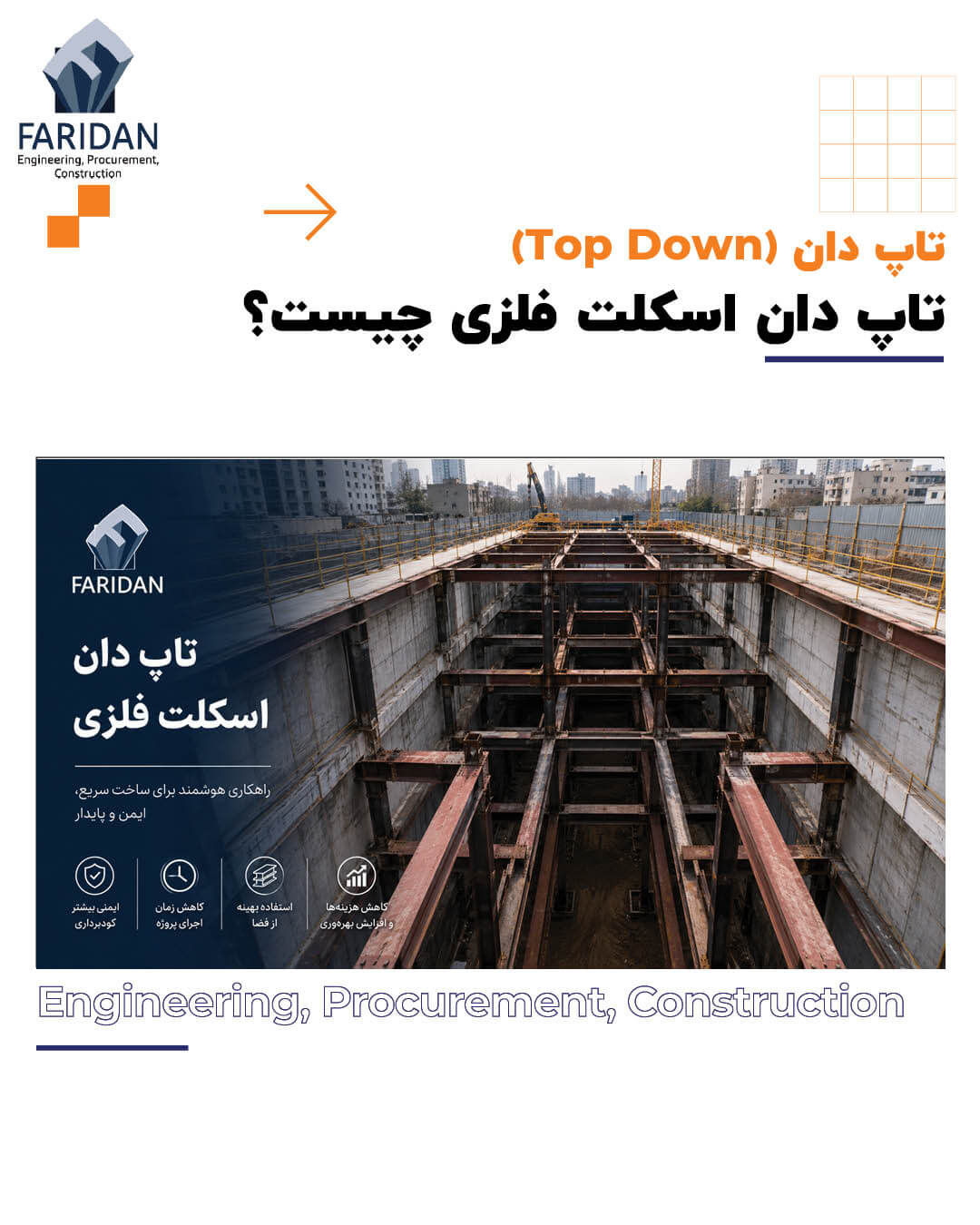

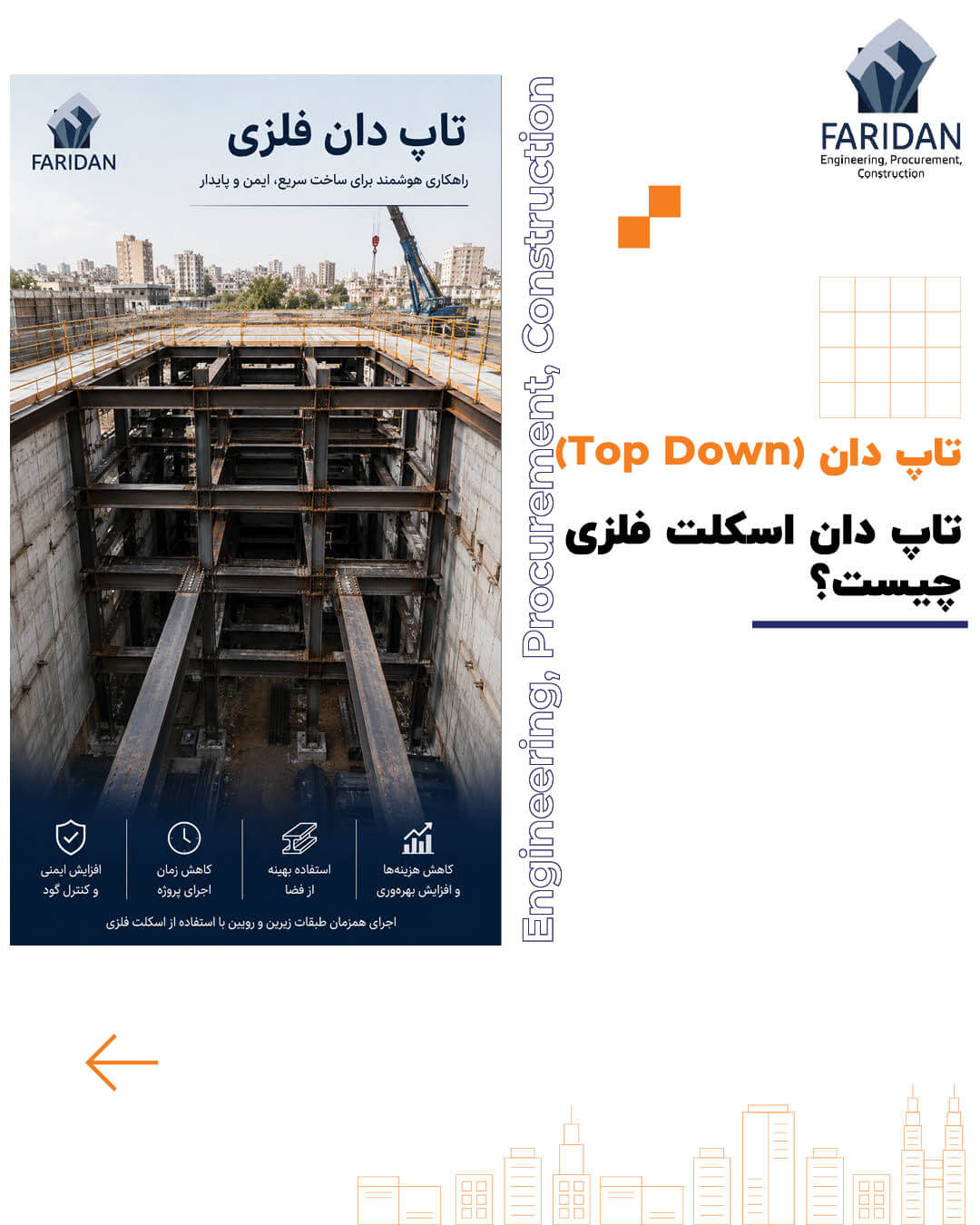

تاپ دان اسکلت فلزی نوعی روش ساخت است که در آن اجرای سازه از تراز زمین به سمت پایین و بالا به صورت همزمان انجام می‌ شود. در این سیستم ابتدا عناصر باربر اصلی شامل ستون‌ های فلزی دائمی و دیوارهای پیرامونی اجرا می‌ شوند و سپس سقف همکف یا سقف تراز زمین ساخته می‌ شود.

پس از اجرای سقف تراز زمین، عملیات حفاری از طریق بازشو های پیش‌ بینی شده در سقف انجام می‌ شود و همزمان با پیشرفت حفاری، طبقات زیرزمین ساخته می‌ شوند. در همین زمان اجرای طبقات روی زمین نیز ادامه پیدا می‌ کند.

نکته کلیدی در تاپ دان فلزی این است که اسکلت فولادی از همان ابتدای پروژه نقش سازه دائمی را بر عهده دارد و در کنار آن به عنوان سیستم مهاربندی گود نیز عمل می‌ کند.

چرا استفاده از تاپ دان اسکلت فلزی در پروژه‌ های شهری افزایش یافته است؟

بزرگ‌ ترین چالش پروژه‌ های امروزی محدودیت زمین و افزایش قیمت ملک است. در شهرهایی مانند تهران، اصفهان، مشهد و شیراز، ارزش اقتصادی هر متر مربع زیرزمین افزایش یافته است. سازندگان برای تأمین پارکینگ، فضاهای تأسیساتی و کاربری‌ های تجاری ناچار به احداث زیرزمین‌ های متعدد هستند. در چنین شرایطی روش سنتی با مشکلات زیر مواجه می‌ شود:

• زمان طولانی گودبرداری
• نیاز به مهاربندی موقت گسترده
• افزایش خطر نشست ساختمان‌ های مجاور
• افزایش هزینه تجهیز کارگاه
• محدودیت در فضای اجرا

اما تاپ دان فلزی این محدودیت‌ ها را برطرف می‌ کند.

مطالعات موردی، تأثیر تاپ دان فلزی در یک پروژه شهری

در یک ساختمان اداری ۱۵ طبقه با ۵ طبقه زیرزمین و عمق گود حدود ۲۴ متر، کارفرما ابتدا روش اجرای سنتی را بررسی کرد. برنامه زمان‌ بندی نشان می‌ داد که تکمیل گودبرداری و اجرای فونداسیون حدود ۱۱ ماه زمان نیاز دارد. پس از تغییر روش به تاپ دان اسکلت فلزی:

• مدت اجرای گود به ۵ ماه کاهش یافت.
• طبقات مثبت از ماه چهارم آغاز شدند.
• زمان کل پروژه حدود ۸ ماه کاهش پیدا کرد.
• هزینه‌ های تجهیز کارگاه به شکل محسوسی کاهش یافت.

این تجربه نشان داد که در پروژه‌ های عمیق، سرعت ساخت مهم‌ ترین مزیت اقتصادی تاپ دان محسوب می‌ شود.

اجزای اصلی سازه تاپ دان فلزی

برای درک بهتر عملکرد این سیستم باید اجزای اصلی آن را بشناسید.

ستون‌ های فلزی دائمی

اصلی‌ ترین عنصر در تاپ دان اسکلت فلزی ستون‌ های مرکزی هستند. این ستون‌ ها معمولاً از مقاطع:

• Box
• H شکل
• Built-up
• Composite

تشکیل می‌ شوند. ستون‌ ها قبل از حفاری کامل در داخل شمع‌ های باربر نصب می‌ شوند. این ستون‌ ها از ابتدای پروژه بارهای ناشی از سقف‌ ها را تحمل می‌ کنند.

دیوار پیرامونی

دیوارهای پیرامونی نقش کنترل فشار جانبی خاک را بر عهده دارند. رایج‌ ترین انواع:

• دیوار دیافراگمی
• دیوار شمع درجا
• شمع‌ های متقاطع
• دیوار سیکانت

هستند. این دیوارها علاوه بر پایدارسازی گود، بخشی از سازه دائمی زیرزمین نیز محسوب می‌ شوند.

سقف‌ های موقت و دائمی

در روش تاپ دان فلزی سقف‌ ها نقش دو گانه دارند:

1. عضو سازه‌ ای دائمی
2. عضو مهاربند گود

به همین دلیل طراحی سقف اهمیت فوق‌ العاده‌ ای پیدا می‌ کند.

طراحی سازه تاپ دان فلزی چگونه انجام می‌ شود؟

یکی از مهم‌ ترین اشتباهات سازندگان این است که تصور می‌ کنند می‌ توان طراحی سازه‌ های معمولی را مستقیماً در پروژه تاپ دان استفاده کرد. این تصور اشتباه است. در تاپ دان اسکلت فلزی سازه در مراحل مختلف رفتار متفاوتی دارد. مهندس طراح باید سه وضعیت را بررسی کند:

مرحله اول: قبل از حفاری

در این مرحله ستون‌ ها و دیوار ها بارهای اولیه را تحمل می‌ کنند.

مرحله دوم: هنگام حفاری

در این مرحله بخشی از سازه تکمیل شده و بخشی هنوز ساخته نشده است. بارگذاری سازه نامتقارن است.

مرحله سوم: سازه نهایی

پس از تکمیل پروژه رفتار نهایی ساختمان بررسی می‌ شود.

نقش شمع‌ ها در تاپ دان فلزی

شمع‌ ها یکی از مهم‌ ترین عناصر این سیستم هستند. وظایف شمع:

• انتقال بار ستون‌ ها
• کنترل نشست
• ایجاد تکیه‌گاه برای ستون‌ های فولادی
• افزایش پایداری گود

است. در بسیاری از پروژه‌ های عمیق، شمع‌ ها تا لایه‌ های مقاوم خاک یا سنگ ادامه پیدا می‌ کنند.

مطالعات موردی، عملکرد شمع‌ ها در یک برج بلند مرتبه

در پروژه‌ ای با ۶ طبقه زیرزمین و ۱۶ طبقه روی زمین، مطالعات ژئوتکنیک نشان داد که لایه مقاوم خاک در عمق ۳۶ متری قرار دارد. طراحان از شمع‌ های درجا با قطر ۱۲۰ سانتی‌ متر استفاده کردند. پس از پایان پروژه، نشست اندازه‌ گیری شده کمتر از ۸ میلی‌ متر بود که برای چنین ساختمانی عملکرد بسیار مطلوبی محسوب می‌ شود.

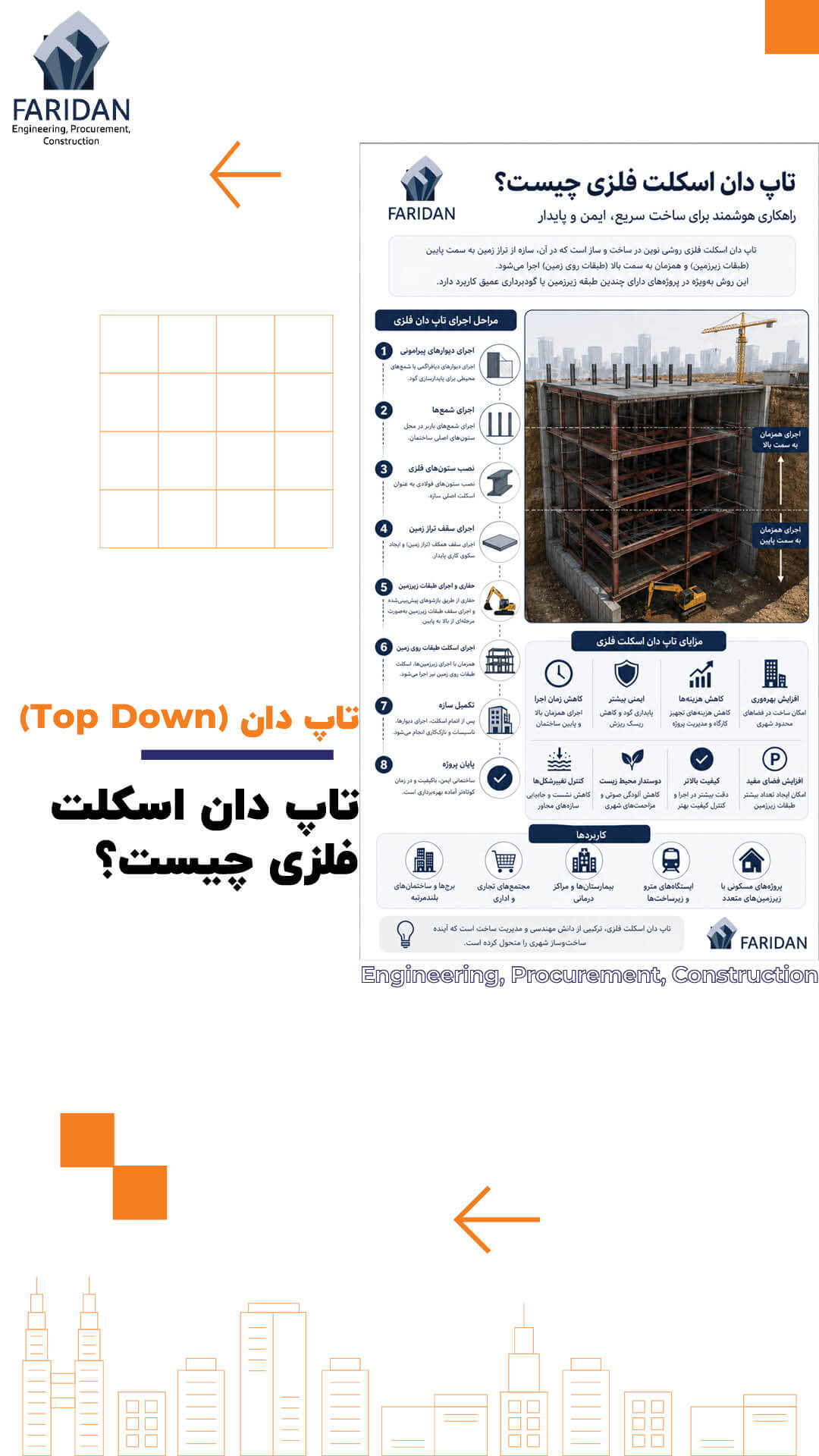

روش اجرای اسکلت تاپ دان فلزی

فرآیند اجرای روش اجرای اسکلت تاپ دان شامل مراحل زیر است:

مرحله اول: اجرای دیوارهای پیرامونی

ابتدا دیوارهای دائمی اجرا می‌ شوند.

مرحله دوم: اجرای شمع‌ ها

شمع‌ های باربر اصلی ساخته می‌ شوند.

مرحله سوم: نصب ستون‌رهای فلزی

ستون‌رهای فولادی داخل شمع‌رها قرار می‌ گیرند.

مرحله چهارم: اجرای سقف تراز زمین

اولین سقف اجرا می‌ شود.

مرحله پنجم: حفاری زیر سقف

حفاری از طریق بازشوها انجام می‌ شود.

مرحله ششم: اجرای سقف طبقه منفی اول

همزمان با حفاری، سقف طبقه منفی اول ساخته می‌ شود.

مرحله هفتم: تکرار مراحل

حفاری و اجرای سقف‌ ها تا پایین‌ ترین تراز ادامه پیدا می‌ کند.

مرحله هشتم: اجرای فونداسیون نهایی

در پایین‌ ترین تراز، فونداسیون اجرا می‌ شود.

مزایای تاپ دان اسکلت فلزی

1. کاهش زمان پروژه، این مهم‌ ترین مزیت سیستم است.
2. افزایش ایمنی گود، سقف‌ ها به عنوان مهاربند عمل می‌ کنند.
3. کاهش تغییر شکل جانبی خاک، دیوارهای گود تحت کنترل بیشتری قرار می‌ گیرند.
4. کاهش مزاحمت شهری، عملیات پروژه سریع‌ تر انجام می‌ شود.
5. امکان ساخت همزمان بالا و پایین، این ویژگی در هیچ روش سنتی وجود ندارد.

مطالعات موردی، کاهش زمان ساخت

در یک مجتمع تجاری با ۴ طبقه زیرزمین و ۱۲ طبقه روی زمین، زمان پیش‌ بینی شده با روش سنتی ۳۶ ماه بود. با اجرای تاپ دان فلزی پروژه در ۲۷ ماه تکمیل شد. ۹ ماه صرفه‌ جویی زمانی به معنای بهره‌ برداری زودتر و افزایش سود سرمایه‌ گذار بود.

محدودیت‌ های تاپ دان فلزی

هرچند این روش مزایای فراوانی دارد اما محدودیت‌ هایی نیز دارد.

1. نیاز به طراحی بسیار دقیق، کوچک‌ ترین خطا در طراحی مراحل ساخت هزینه‌ های سنگینی ایجاد می‌ کند.
2. نیاز به تجهیزات تخصصی، شمع‌ کوبی و نصب ستون‌ ها تجهیزات خاص نیاز دارد.
3. نیاز به کنترل اجرایی دقیق، تراز ستون‌ ها باید با دقت میلی‌ متری کنترل شوند.
4. هزینه اولیه بیشتر، در ابتدای پروژه هزینه‌ ها نسبت به روش سنتی بالاتر هستند. اما کاهش زمان پروژه این اختلاف را جبران می‌ کند.

الزامات مقررات ملی ساختمان در اجرای تاپ دان فلزی

در ایران طراحی و اجرای این سیستم باید مطابق موارد زیر انجام شود:

1. مبحث هفتم مقررات ملی ساختمان، در زمینه پی‌ سازی و ژئوتکنیک.
2. مبحث ششم، در خصوص بارگذاری بارهای وارد شده بر سازه تاپ دان فلزی
3. مبحث دهم، در خصوص طراحی سازه‌ های فولادی.
4. مبحث نهم، برای بخش‌ های بتنی سازه تاپ دان اسکلت فلزی
5. آیین‌نامه 2800، در خصوص طراحی لرزه‌ ای سازه تاپ دان فلزی ساختمان.

استاندارد های بین‌ المللی مرتبط با تاپ دان فلزی

در پروژه‌ های پیشرفته معمولاً از این مراجع استفاده می‌ شود:

• AISC
• ACI
• Eurocode
• BS EN
• FHWA
• CIRIA

این استانداردها جزئیات طراحی مراحل ساخت و رفتار سازه در شرایط مختلف را ارائه می‌ کنند.

تفاوت تاپ دان فلزی با تاپ دان بتنی

بسیاری از سازندگان این سؤال را مطرح می‌ کنند.

• سرعت اجرا، برنده: تاپ دان فلزی
• دقت نصب، برنده: تاپ دان فلزی
• وزن سازه، برنده: تاپ دان فلزی
• مقاومت در برابر آتش، برنده: تاپ دان بتنی
• امکان توسعه دهانه‌ های بزرگ، برنده: تاپ دان فلزی

به همین دلیل در ساختمان‌ های اداری و تجاری بزرگ، سیستم فولادی انتخاب اول محسوب می‌ شود.

مطالعات موردی، انتخاب تاپ دان فلزی در یک ساختمان تجاری

در یک پروژه دارای ۵ طبقه زیرزمین و دهانه‌ های ۱۲ متری، استفاده از سیستم بتنی باعث افزایش تعداد ستون‌ ها می‌ شد. تیم طراحی به سمت تاپ دان اسکلت فلزی حرکت کرد. نتیجه:

• دهانه‌ های بازتر
• انعطاف معماری بیشتر
• سرعت اجرای بالاتر
• کاهش وزن سازه

بود.

مهم‌ ترین خطاهای اجرایی در تاپ دان اسکلت فلزی

تجربه پروژه‌ های متعدد نشان می‌ دهد بیشترین مشکلات از موارد زیر ناشی می‌ شوند:

1. خطای جانمایی ستون‌ ها، حتی چند سانتی‌ متر خطا می‌ تواند اجرای کل سازه را مختل کند.
2. ضعف مطالعات ژئوتکنیک، عدم شناخت دقیق خاک منجر به نشست می‌ شود.
3. کنترل نکردن تغییرشکل دیوارها، پایش مستمر ضروری است.
4. اجرای نادرست اتصالات، اتصالات ستون‌ ها و تیر ها باید تحت کنترل دقیق باشند.

آینده تاپ دان فلزی در صنعت ساختمان ایران

روند بازار نشان می‌ دهد پروژه‌ های بزرگ شهری به سمت استفاده گسترده‌ تر از تاپ دان فلزی حرکت می‌ کنند. سه عامل اصلی این روند عبارت‌ اند از:

1. کمبود زمین شهری
2. افزایش تعداد زیرزمین‌ ها
3. اهمیت زمان ساخت

در بسیاری از پروژه‌ های جدید، دیگر رقابت بر سر هزینه ساخت نیست؛ رقابت بر سر زمان بهره‌ برداری است. هر ماه کاهش زمان پروژه ارزش اقتصادی قابل توجهی ایجاد می‌ کند.

آیا تاپ دان اسکلت فلزی بهترین انتخاب پروژه شماست؟

اگر پروژه شما دارای یکی از شرایط زیر است:

• بیش از سه طبقه زیرزمین
• گودبرداری عمیق
• مجاورت ساختمان‌ های حساس
• محدودیت زمانی
• زمین واقع در بافت متراکم شهری

استفاده از تاپ دان اسکلت فلزی یک انتخاب مهندسی و اقتصادی محسوب می‌ شود. تجربه اجرای پروژه‌ های متعدد نشان داده است که تاپ دان فلزی تنها یک روش گودبرداری نیست؛ بلکه یک استراتژی جامع ساخت است که همزمان زمان اجرا، ایمنی، کنترل تغییرشکل و بهره‌ وری اقتصادی پروژه را ارتقا می‌ دهد.

به عنوان یک سازنده یا مدیر پروژه، زمانی که تصمیم می‌ گیرید از سازه تاپ دان استفاده کنید، در واقع زمان را به دارایی قابل اندازه‌ گیری تبدیل می‌ کنید. در بازار امروز ساختمان، هیچ سرمایه‌ ای ارزشمند تر از زمان نیست و دقیقاً به همین دلیل است که تاپ دان اسکلت فلزی به انتخاب اول بسیاری از پروژه‌ های شاخص و عمیق شهری تبدیل شده است.

رفتار لرزه‌ ای تاپ دان اسکلت فلزی و تأثیر آن بر عملکرد ساختمان

یکی از مهم‌ ترین سؤالاتی که سازندگان حرفه‌ ای مطرح می‌ کنند این است که آیا استفاده از تاپ دان فلزی بر عملکرد لرزه‌ ای ساختمان اثر می‌ گذارد یا خیر؟

پاسخ این سؤال کاملاً روشن است. اگر طراحی سازه تاپ دان مطابق الزامات آیین‌ نامه 2800 ایران، مبحث دهم مقررات ملی ساختمان و استاندارد های بین‌ المللی فولاد انجام شود، عملکرد لرزه‌ ای سازه نه تنها کاهش پیدا نمی‌ کند، بلکه در بسیاری از پروژه‌ ها به دلیل کنترل بهتر هندسه سازه و اجرای دقیق‌ تر اتصالات، کیفیت عملکرد لرزه‌ ای نیز ارتقاء پیدا می‌ کند.

باید توجه داشته باشید که روش تاپ دان صرفاً یک روش اجرایی نیست. در واقع تاپ دان یک فرآیند ساخت است و سیستم باربر جانبی ساختمان همچنان توسط مهاربند ها، قاب‌ های خمشی یا دیوارهای برشی طراحی می‌ شود.

در پروژه‌ های بزرگ شهری معمولاً از ترکیب قاب خمشی فولادی ویژه، مهاربند های کمانش‌ تاب و یا سیستم‌ های دوگانه استفاده می‌ شود. ستون‌ های اصلی که در ابتدای اجرای تاپ دان نصب می‌ شوند، پس از تکمیل سازه بخشی از سیستم باربر نهایی ساختمان را تشکیل می‌ دهند.

مطالعه موردی

در یک برج اداری دارای ۷ طبقه زیرزمین و ۱۸ طبقه روی زمین که در پهنه لرزه‌ خیز شهری اجرا شد، سیستم سازه‌ ای بر مبنای قاب خمشی ویژه فولادی طراحی گردید. استفاده از تاپ دان فلزی موجب شد که ستون‌ های اصلی از نخستین روزهای پروژه تحت کنترل دقیق قرار گیرند. نتایج کنترل‌ های نهایی نشان داد میزان انحراف ستون‌ ها کمتر از مقادیر پیش‌ بینی شده در طراحی بوده و عملکرد لرزه‌ ای سازه از شاخص‌ های هدف فراتر رفته است.

چرا ستون‌ ها مهم‌ ترین عضو در تاپ دان اسکلت فلزی هستند؟

در پروژه‌ های متداول، ستون‌ ها پس از اجرای فونداسیون نصب می‌ شوند. اما در تاپ دان اسکلت فلزی شرایط کاملاً متفاوت است.

در این روش ستون‌ ها از ابتدای پروژه وجود دارند و به عنوان ستون دائمی عمل می‌ کنند. به همین دلیل طراحی، ساخت و نصب آن‌ ها باید با دقت بسیار بالایی انجام شود. ستون‌ های تاپ دان معمولاً دارای ویژگی‌ های زیر هستند:

• ظرفیت باربری بسیار بالا
• مقاومت زیاد در برابر کمانش
• توان تحمل بارهای موقت اجرایی
• توان تحمل بارهای دائمی نهایی
• قابلیت اتصال به سقف‌ های متعدد در مراحل مختلف ساخت

در بسیاری از پروژه‌ های عمیق از مقاطع BOX ساخته شده از ورق‌ های سنگین استفاده می‌ شود. این مقاطع علاوه بر مقاومت بالا، دقت هندسی مناسبی نیز فراهم می‌ کنند.

نقش اتصالات در اجرای تاپ دان فلزی

یکی از مهم‌ ترین تفاوت‌ های اجرای سازه تاپ دان با روش‌ های متداول، پیچیدگی اتصالات است. در بسیاری از پروژه‌ ها تیرها باید در شرایطی به ستون متصل شوند که بخشی از فضای اطراف ستون هنوز حفاری نشده است. این مسئله طراحی جزئیات اجرایی را بسیار مهم می‌ کند. امروزه مهندسان از روش‌ های زیر استفاده می‌ کنند:

• اتصالات پیچ و مهره‌ ای پر مقاومت
• اتصالات جوشی کنترل‌ شده
• اتصالات ترکیبی
• اتصالات پیش‌ ساخته کارخانه‌ ای

تجربه نشان داده است که استفاده از قطعات پیش‌ ساخته فولادی، کیفیت اجرای سازه تاپ دان ساختمان را به شکل محسوسی افزایش می‌ دهد.

مطالعه موردی

در یک ساختمان تجاری با ۵ طبقه زیرزمین و ۱۴ طبقه مثبت، بیش از ۹۰ درصد اتصالات به صورت پیچ و مهره‌ ای کارخانه‌ ای طراحی شد. این تصمیم مدت زمان نصب اسکلت را حدود ۳۰ درصد کاهش داد و میزان خطاهای اجرایی کارگاه را به حداقل رساند.

تأثیر تاپ دان فلزی بر اقتصاد پروژه

بسیاری از کارفرمایان هنگام بررسی اولیه تصور می‌ کنند هزینه اجرای تاپ دان فلزی بیشتر از روش‌ های متداول است. این تصور تنها بخشی از واقعیت را نشان می‌ دهد. هزینه پروژه فقط هزینه ساخت نیست. هزینه واقعی شامل موارد زیر است:

• هزینه زمان
• هزینه خواب سرمایه
• هزینه تجهیز کارگاه
• هزینه مدیریت پروژه
• هزینه ریسک
• هزینه تأخیر بهره‌ برداری

زمانی که یک پروژه ۸ تا ۱۲ ماه زودتر به بهره‌ برداری می‌ رسد، درآمد حاصل از بهره‌ برداری زود هنگام بخش قابل توجهی از هزینه‌ های اضافی اولیه را جبران می‌ کند. به همین دلیل بسیاری از سرمایه‌ گذاران حرفه‌ ای به جای مقایسه صرف هزینه ساخت، شاخص بازگشت سرمایه پروژه را بررسی می‌ کنند.

مقایسه تاپ دان فلزی با روش‌های سنتی اجرای اسکلت فولادی

اگر بخواهیم از دیدگاه مدیریتی به موضوع نگاه کنیم، مقایسه زیر اهمیت زیادی دارد:

• سرعت اجرا، برنده: تاپ دان فلزی
• کنترل ریسک گودبرداری، برنده: تاپ دان فلزی
• میزان اشغال فضای کارگاه، برنده: تاپ دان فلزی
• مناسب برای گودهای عمیق، برنده: تاپ دان فلزی
• مناسب برای پروژه‌ های کوچک، برنده: روش سنتی
• عدم پیچیدگی طراحی، برنده: روش سنتی
• عدم پیچیدگی اجرایی، برنده: روش سنتی

این مقایسه نشان می‌ دهد که هرچه پروژه بزرگ‌ تر و گودبرداری عمیق‌ تر باشد، مزیت استفاده از تاپ دان فلزی افزایش پیدا می‌ کند.

نقش BIM در طراحی و اجرای تاپ دان اسکلت فلزی

در پروژه‌ های پیشرفته جهان، تقریباً هیچ پروژه بزرگ تاپ دان بدون مدل‌ سازی اطلاعات ساختمان یا BIM اجرا نمی‌ شود. علت این موضوع روشن است. در پروژه‌ های تاپ دان صد ها جزئیات اجرایی باید قبل از شروع عملیات مشخص شوند. BIM امکان بررسی موارد زیر را فراهم می‌ کند:

• تداخل سازه و معماری
• تداخل سازه و تأسیسات
• برنامه زمان‌ بندی اجرا
• توالی ساخت
• شبیه‌ سازی مراحل حفاری
• کنترل هزینه‌ ها

مطالعه موردی

در یک پروژه بلند مرتبه با ۶ طبقه زیرزمین، استفاده از BIM بیش از ۱۲۰ مورد تداخل میان سازه و تأسیسات را پیش از شروع عملیات اجرایی شناسایی کرد. حذف این تداخل‌ ها باعث شد عملیات اجرایی بدون توقف ادامه پیدا کند و زمان پروژه حدود ۴ ماه کاهش یابد.

کنترل کیفیت در اجرای سازه تاپ دان

یکی از مهم‌ ترین موضوعاتی که سازندگان حرفه‌ ای باید به آن توجه کنند، کنترل کیفیت است. در پروژه‌ های تاپ دان، کنترل کیفیت تنها به آزمایش بتن و جوش محدود نمی‌ شود. موارد زیر باید به صورت مستمر کنترل شوند:

• شاقولی ستون‌ ها
• تغییر شکل دیوارهای گود
• نشست ساختمان‌ های مجاور
• کیفیت جوش‌ ها
• کیفیت پیچ‌ های پر مقاومت
• مقاومت بتن
• موقعیت هندسی ستون‌ ها
• عملکرد سیستم پایش گود

هرگونه خطا در مراحل ابتدایی پروژه به تمام طبقات منتقل می‌ شود. به همین دلیل دقت در اجرای نخستین ستون‌ ها اهمیت فوق‌ العاده‌ ای دارد.

آینده تاپ دان اسکلت فلزی در ایران

بررسی روند ساخت‌ و ساز در ایران نشان می‌ دهد که تقاضا برای اجرای پروژه‌ های عمیق روز به‌ روز افزایش پیدا می‌ کند. عوامل اصلی این روند عبارت‌ اند از:

• افزایش ارزش زمین
• محدودیت تراکم شهری
• نیاز به پارکینگ‌ های بیشتر
• توسعه ساختمان‌ های بلند مرتبه
• افزایش قیمت زمان ساخت

در نتیجه سهم تاپ دان فلزی در بازار ساخت‌ و ساز کشور در سال‌ های آینده به شکل قابل توجهی افزایش پیدا می‌ کند. پروژه‌ هایی که در گذشته با ۲ یا ۳ طبقه زیرزمین اجرا می‌ شدند، امروز دارای ۵ تا ۸ طبقه زیرزمین هستند و این موضوع استفاده از روش‌ های پیشرفته ساخت را به یک ضرورت تبدیل کرده است.

چرا تاپ دان اسکلت فلزی آینده ساخت‌ و ساز شهری است؟

اگر بخواهیم تنها یک نتیجه از ده‌ ها پروژه اجرا شده استخراج کنیم، آن نتیجه این است که تاپ دان اسکلت فلزی یک فناوری لوکس یا صرفاً مدرن نیست؛ بلکه پاسخی مهندسی به چالش‌ های واقعی ساخت‌ و ساز شهری است. زمانی که پروژه شما دارای گود عمیق، زمین محدود، ساختمان‌ های مجاور حساس و برنامه زمان‌ بندی فشرده باشد، استفاده از تاپ دان فلزی یک مزیت رقابتی ایجاد می‌ کند.

در چنین پروژه‌ هایی، اجرای سازه تاپ دان باعث می‌ شود:

• ایمنی پروژه افزایش یابد.
• زمان ساخت کاهش پیدا کند.
• ریسک گودبرداری کنترل شود.
• بهره‌ برداری زودتر آغاز شود.
• بازگشت سرمایه تسریع گردد.
• کیفیت اجرایی سازه ارتقاء یابد.

به همین دلیل امروزه بسیاری از برج‌ ها، مجتمع‌ های تجاری بزرگ، ساختمان‌ های اداری مرتفع و پروژه‌ های چندین طبقه زیرزمین در جهان و ایران با استفاده از تاپ دان اسکلت فلزی اجرا می‌ شوند.

اگر به عنوان یک سازنده حرفه‌ ای به دنبال بیشترین بهره‌ وری از زمین، زمان و سرمایه هستید، شناخت دقیق تاپ دان فلزی و استفاده صحیح از آن، یکی از ارزشمندترین تصمیم‌ های مدیریتی در چرخه عمر پروژه ساختمانی شما خواهد بود.

جزئیات طراحی ستون‌ ها در تاپ دان اسکلت فلزی

اگر بخواهیم مهم‌ ترین عضو در سیستم تاپ دان فلزی را نام ببریم، بدون تردید ستون‌ های اصلی در صدر فهرست قرار می‌ گیرند. در واقع کل فلسفه اجرای تاپ دان اسکلت فلزی بر مبنای عملکرد صحیح این ستون‌ ها شکل می‌ گیرد.

در ساختمان‌ های متداول، ستون‌ ها پس از تکمیل فونداسیون اجرا می‌ شوند. اما در تاپ دان فلزی، ستون‌ ها از نخستین روز های پروژه در محل نهایی خود قرار می‌ گیرند و همزمان سه وظیفه اساسی را انجام می‌ دهند:

• تحمل بارهای اجرایی
• تحمل بارهای دائمی سازه
• مشارکت در پایدارسازی گود

به همین دلیل طراحی این ستون‌ ها صرفاً بر اساس بار نهایی ساختمان انجام نمی‌ شود. مهندس طراح تاپ دان باید سه وضعیت بارگذاری را به صورت جداگانه بررسی کند:

1. وضعیت اول: مرحله نصب اولیه، در این مرحله ستون هنوز توسط سقف‌ ها مهار نشده است. بیشترین حساسیت ستون در برابر کمانش در این مرحله رخ می‌ دهد.
2. وضعیت دوم: مرحله اجرای طبقات زیرزمین، در این وضعیت بخشی از بارها به ستون وارد شده است اما سازه هنوز کامل نیست. بسیاری از نیروهای نامتقارن در این مرحله شکل می‌ گیرند.
3. وضعیت سوم: مرحله بهره‌ برداری، در این مرحله ستون مطابق سیستم نهایی سازه عمل می‌ کند. عدم توجه به هر یک از این مراحل موجب افزایش ریسک اجرایی می‌ شود.

مطالعه موردی

در یک پروژه تجاری دارای ۶ طبقه زیرزمین و ۱۳ طبقه روی زمین، ستون‌ های مرکزی از مقطع BOX ساخته شده با ورق ۴۰ میلی‌ متری طراحی شدند. تحلیل مراحل ساخت نشان داد نیروهای مرحله اجرا در برخی ستون‌ ها تا ۷۵ درصد نیروهای بهره‌ برداری نهایی افزایش یافته‌ اند. همین موضوع باعث شد ابعاد ستون‌ ها بزرگ‌ تر از طراحی متداول انتخاب شوند و پروژه بدون مشکل اجرایی تکمیل گردد.

انتخاب مقاطع فولادی مناسب در تاپ دان فلزی

یکی از مهم‌ ترین تصمیمات مهندس سازه انتخاب نوع مقطع است. در پروژه‌ های تاپ دان فلزی معمولاً از چهار گروه اصلی استفاده می‌ شود:

ستون‌ های BOX

پرکاربردترین گزینه در پروژه‌ های بزرگ هستند. مزایا:

• مقاومت بالا در برابر کمانش
• صلبیت زیاد
• عملکرد مناسب در بارهای چند محوره

ستون‌ های H شکل

در پروژه‌ های متوسط کاربرد فراوانی دارند. مزایا:

• سرعت ساخت بالا
• هزینه کمتر
• سهولت اتصال تیرها

ستون‌ های مرکب

ترکیبی از فولاد و بتن هستند. مزایا:

• افزایش مقاومت آتش
• افزایش ظرفیت باربری

ستون‌ های Built-up

برای پروژه‌ های بسیار بزرگ استفاده می‌ شوند. مزایا:

• امکان دستیابی به ظرفیت‌ های بسیار بالا
• قابلیت طراحی سفارشی

سیستم سقف در تاپ دان اسکلت فلزی

یکی از تفاوت‌ های اساسی تاپ دان فلزی با روش‌ های متداول در نقش سقف‌ ها است. در ساختمان‌ های معمولی سقف فقط وظیفه انتقال بار را بر عهده دارد. اما در تاپ دان فلزی سقف علاوه بر انتقال بار، نقش مهاربندی دیوارهای گود را نیز ایفا می‌ کند. به همین دلیل طراحی سقف اهمیت دو چندان پیدا می‌ کند. معمولاً از سیستم‌ های زیر استفاده می‌ شود:

• عرشه فولادی
• سقف کامپوزیت
• سقف تیرچه فلزی
• دال بتن آرمه روی تیرهای فولادی

در بسیاری از پروژه‌ های بزرگ شهری، سیستم عرشه فولادی به دلیل سرعت اجرا انتخاب اول محسوب می‌ شود.

اهمیت کنترل تغییر شکل در تاپ دان اسکلت فلزی

بسیاری از شکست‌ های پروژه‌ های گودبرداری از تغییر شکل‌ های کنترل نشده آغاز می‌ شوند. در روش‌ های سنتی، تغییر شکل دیواره‌ ها تا زمان تکمیل مهاربندی‌ ها افزایش پیدا می‌ کند. اما در تاپ دان فلزی هر سقف به عنوان یک مهار افقی عمل می‌ کند. این ویژگی باعث می‌ شود:

• جابجایی دیوار کاهش یابد.
• نشست ساختمان‌ های مجاور کنترل شود.
• ترک‌ خوردگی سازه‌ های همسایه کاهش پیدا کند.

مطالعه موردی

در یک پروژه اداری با عمق گود ۲۸ متر، اندازه‌ گیری‌ ها نشان داد حداکثر تغییر شکل دیوار کمتر از ۲۵ میلی‌ متر بوده است. در حالی که مدل مشابه با روش سنتی تغییر شکلی بیش از ۵۰ میلی‌ متر نشان می‌ داد. این اختلاف مستقیماً ناشی از عملکرد سقف‌ های تاپ دان به عنوان مهاربند افقی بود.

تأثیر تاپ دان فلزی بر مدیریت ریسک پروژه

مدیران پروژه حرفه‌ ای تنها به هزینه ساخت نگاه نمی‌ کنند. آن‌ ها ریسک را نیز مدیریت می‌ کنند. در پروژه‌ های عمیق، مهم‌ ترین ریسک‌ ها عبارت‌ اند از:

• ریسک نشست ساختمان‌ های مجاور
• ریسک تأخیر زمانی
• ریسک افزایش هزینه
• ریسک حوادث کارگاهی
• ریسک تغییرشکل گود

استفاده از تاپ دان فلزی هر پنج ریسک را کاهش می‌ دهد. به همین دلیل شرکت‌ های بین‌ المللی مدیریت پروژه در پروژه‌ های پیچیده شهری، این روش را به عنوان یکی از مؤثرترین راهکارهای کاهش ریسک معرفی می‌ کنند.

تأثیر تاپ دان فلزی بر ارزش اقتصادی زمین

یکی از موضوعاتی که کمتر مورد توجه قرار می‌ گیرد، تأثیر روش ساخت بر ارزش اقتصادی زمین است. زمانی که شما بتوانید:

• تعداد زیرزمین‌ ها را افزایش دهید،
• زمان ساخت را کاهش دهید،
• بهره‌ برداری را جلو بیندازید،

در واقع ارزش اقتصادی زمین را افزایش داده‌ اید. در بسیاری از پروژه‌ های تجاری، درآمد حاصل از افتتاح زودهنگام پروژه چندین برابر هزینه اضافی اولیه اجرای تاپ دان بوده است.

مطالعه موردی

در یک مجتمع تجاری با ۵ طبقه زیرزمین، بهره‌ برداری پروژه حدود ۹ ماه زودتر آغاز شد. درآمد حاصل از اجاره واحدها در این دوره، بخش قابل توجهی از هزینه‌ های اجرای سیستم تاپ دان را جبران کرد و نرخ بازگشت سرمایه پروژه افزایش یافت.

فناوری‌ های نوین در اجرای تاپ دان اسکلت فلزی

صنعت ساخت‌ و ساز جهان به سرعت در حال تغییر است. امروزه فناوری‌ های زیر در پروژه‌ های پیشرفته تاپ دان مورد استفاده قرار می‌ گیرند:

1. اسکن سه‌ بعدی، برای کنترل موقعیت ستون‌ ها.
2. پهپادهای نقشه‌ برداری، برای پایش پیشرفت پروژه.
3. حسگرهای هوشمند، برای اندازه‌ گیری نشست و تغییر شکل.
4. مدل‌ سازی دیجیتال BIM، برای مدیریت ساخت.
5. هوش مصنوعی، برای پیش‌ بینی ریسک‌ های اجرایی.

شرکت‌ هایی که این فناوری‌ ها را با تاپ دان فلزی ترکیب می‌ کنند، به بهره‌ وری بسیار بالاتری دست پیدا می‌ کنند.

چرا بسیاری از سازندگان بزرگ به سمت تاپ دان فلزی حرکت کرده‌ اند؟

پس از سال‌ ها فعالیت در پروژه‌ های ساختمانی بزرگ، یک واقعیت کاملاً روشن شده است، رقابت امروز صنعت ساختمان بر سر متر مربع نیست. رقابت بر سر زمان است. سازنده‌ ای که پروژه را ۸ ماه زودتر تکمیل می‌ کند، بازار را در اختیار می‌ گیرد.

سازنده‌ ای که پروژه را با ریسک کمتر اجرا می‌ کند، سرمایه خود را حفظ می‌ کند. سازنده‌ ای که گودهای عمیق را با ایمنی بالاتر مدیریت می‌ کند، اعتبار حرفه‌ ای بیشتری به دست می‌ آورد. تمام این مزایا در تاپ دان فلزی جمع شده‌ اند. به همین دلیل تاپ دان اسکلت فلزی امروز از یک فناوری تخصصی به یک راهبرد مدیریتی برای پروژه‌ های بزرگ شهری تبدیل شده است.

تاپ دان اسکلت فلزی تنها یک روش اجرای سازه نیست؛ بلکه یک سیستم جامع مهندسی برای مدیریت همزمان زمان، هزینه، ایمنی و کیفیت است. زمانی که طراحی ژئوتکنیک، طراحی سازه، برنامه‌ ریزی اجرایی و کنترل کیفیت به شکل صحیح انجام شوند، تاپ دان فلزی امکان ساخت ساختمان‌ هایی با چندین طبقه زیرزمین را در متراکم‌ ترین مناطق شهری فراهم می‌ کند.

تجربه پروژه‌ های متعدد در ایران و جهان نشان داده است که هرچه عمق گود افزایش پیدا کند، مزایای تاپ دان فلزی بیشتر نمایان می‌ شود. از کنترل نشست ساختمان‌ های مجاور گرفته تا کاهش زمان ساخت، از افزایش ایمنی کارگاه تا تسریع بازگشت سرمایه، همه این عوامل باعث شده‌ اند که امروزه تاپ دان فلزی به یکی از مهم‌ ترین فناوری‌ های ساخت‌ و ساز پیشرفته تبدیل شود.

اگر هدف شما ساخت پروژه‌ ای ایمن، سریع، اقتصادی و رقابت‌ پذیر است، شناخت عمیق تاپ دان اسکلت فلزی و بهره‌ گیری از تیم‌ های متخصص در طراحی و اجرای آن، یکی از مهم‌ ترین تصمیم‌ های حرفه‌ ای شما در مسیر موفقیت پروژه خواهد بود.شرکت فریدان اولین و برترین طراح و مجری تاپ دان در ایران خدمت رسان شماست. تلفن تماس: 09909709030
