روش تاپ دان چیست؟ راهنمای جامع روش Top-Down در اجرای ساختمان‌ های شهری

در پروژه‌ های ساختمانی امروز، سرعت اجرا دیگر تنها معیار موفقیت نیست. آنچه یک پروژه را به نمونه‌ ای موفق تبدیل می‌ کند، ترکیب ایمنی، کنترل تغییر شکل خاک، کیفیت اجرا، کاهش زمان ساخت و مدیریت هم‌ زمان عملیات سازه‌ ای و گودبرداری است. دقیقاً به همین دلیل، پاسخ به این سؤال که «روش تاپ دان چیست؟» برای هر سازنده، مدیر پروژه و کارفرمای حرفه‌ ای اهمیت اساسی دارد.

اگر طی سال‌ های اخیر با پروژه‌ های بزرگ شهری، برج‌ های مرتفع یا ساختمان‌ های دارای چندین طبقه زیرزمین سروکار داشته باشید، حتماً نام روش تاپ دان یا تاپ دان (Top-Down Construction Method) را بارها شنیده‌ اید. این روش، یکی از پیشرفته‌ ترین فناوری‌ های اجرای سازه در دنیا محسوب می‌ شود و امروزه در بسیاری از شهرهای بزرگ جهان مانند لندن، سنگاپور، هنگ‌ کنگ، توکیو، دوبی و همچنین در پروژه‌ های شاخص ایران مورد استفاده قرار می‌ گیرد.

در این مقاله، توسط شرکت فریدان متخصص اجرایی که سال‌ ها با سازندگان بزرگ ساختمان همکاری کرده است، به‌ صورت کاملاً تخصصی بررسی می‌ کند که روش تاپ دان چیست، چگونه اجرا می‌ شود، چه مزایایی دارد، در چه پروژه‌ هایی بهترین انتخاب است و چگونه کیفیت نهایی پروژه را متحول می‌ کند.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

روش تاپ دان چیست؟

اگر بخواهم ساده‌ ترین پاسخ را به سؤال روش تاپ دان چیست؟ بدهم، باید بگویم:

روش تاپ دان یک روش اجرای هم‌ زمان گودبرداری و ساخت سازه است که در آن پس از اجرای اعضای باربر اصلی، سقف‌ های ساختمان از بالا به پایین اجرا می‌ شوند و عملیات گودبرداری نیز هم‌ زمان در زیر سقف‌ های اجرا شده ادامه پیدا می‌ کند.

در روش‌ های سنتی ابتدا کل گود تا تراز نهایی حفاری می‌ شود، سپس اجرای فونداسیون آغاز می‌ شود و بعد طبقات روی زمین ساخته می‌ شوند. اما در تاپ دان روند کاملاً متفاوت است. در این فناوری ساخت:

• ستون‌ های اصلی نصب می‌ شوند.
• دیوارهای پیرامونی اجرا می‌ شوند.
• سقف همکف اجرا می‌ شود.
• گودبرداری از زیر سقف آغاز می‌ شود.
• هم‌ زمان طبقات مثبت نیز اجرا می‌ شوند.

در نتیجه، پروژه از دو جبهه مختلف پیش می‌ رود و زمان ساخت به شکل محسوسی کاهش پیدا می‌ کند.

فلسفه شکل‌ گیری روش تاپ دان

روش تاپ دان زمانی توسعه پیدا کرد که شهرهای بزرگ جهان با سه مشکل اساسی رو به‌ رو شدند:

• کمبود فضای شهری
• افزایش عمق گودبرداری
• مجاورت در ساختمان‌ های حساس شهری

در چنین شرایطی دیگر امکان اجرای گودهای باز با تغییرشکل زیاد وجود نداشت. مهندسان ژئوتکنیک و سازه به این نتیجه رسیدند که اگر سقف‌ های ساختمان خیلی زود اجرا شوند، خود این سقف‌ ها مانند مهاربندهای دائمی عمل می‌ کنند و دیواره گود را کنترل می‌ کنند. این ایده، امروزه به یکی از مهم‌ ترین فناوری‌ های ساخت ساختمان‌ های عمیق تبدیل شده است.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

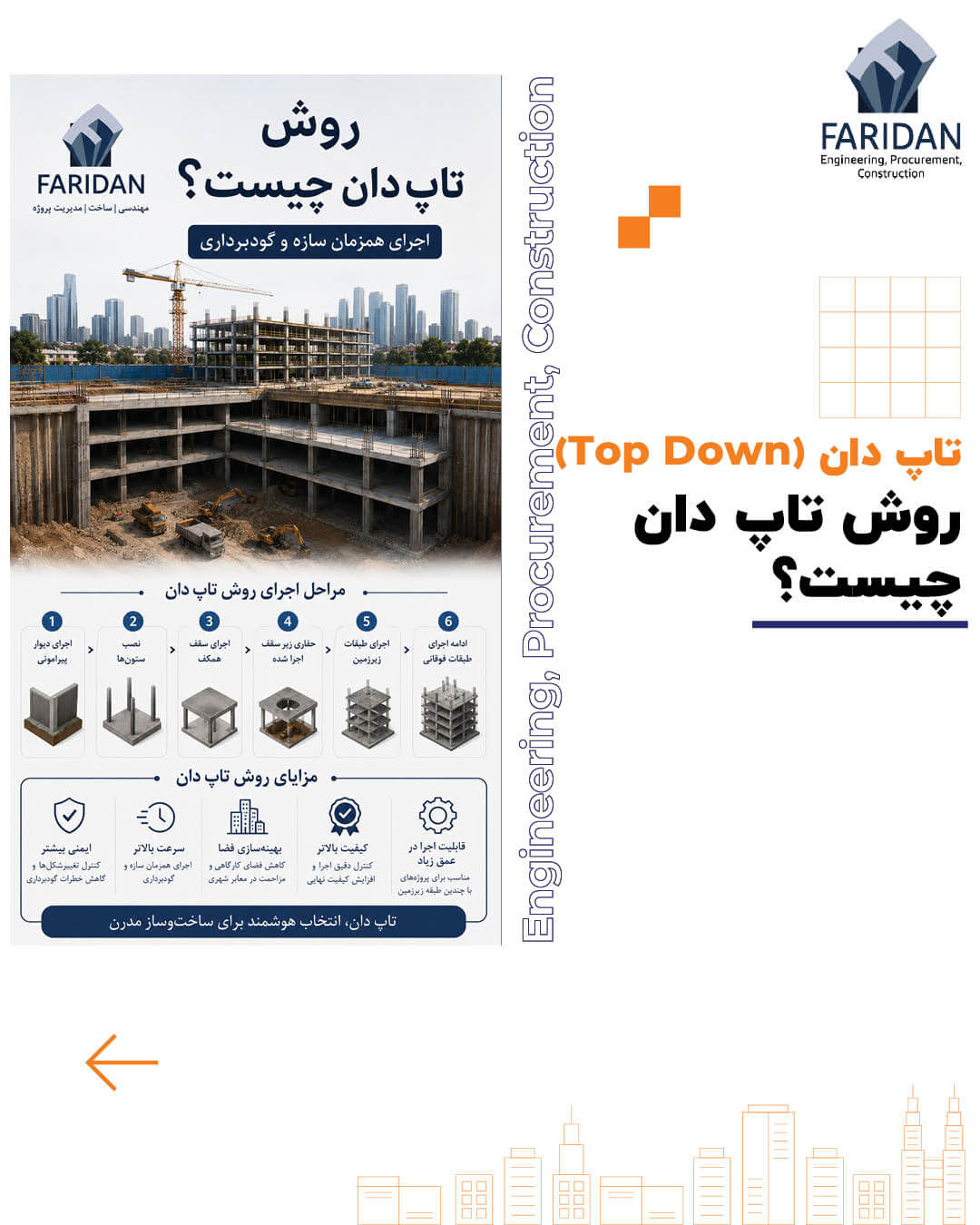

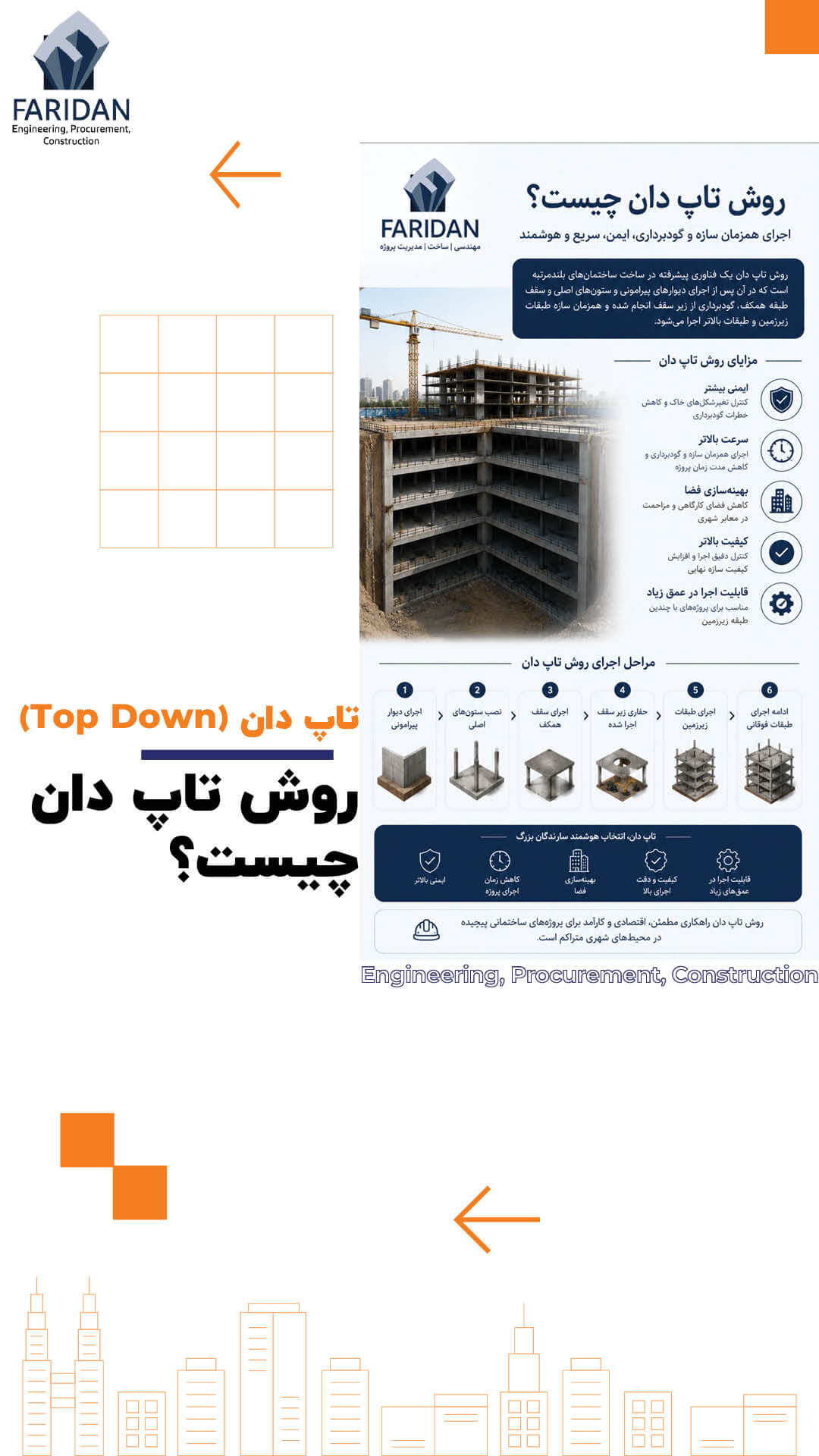

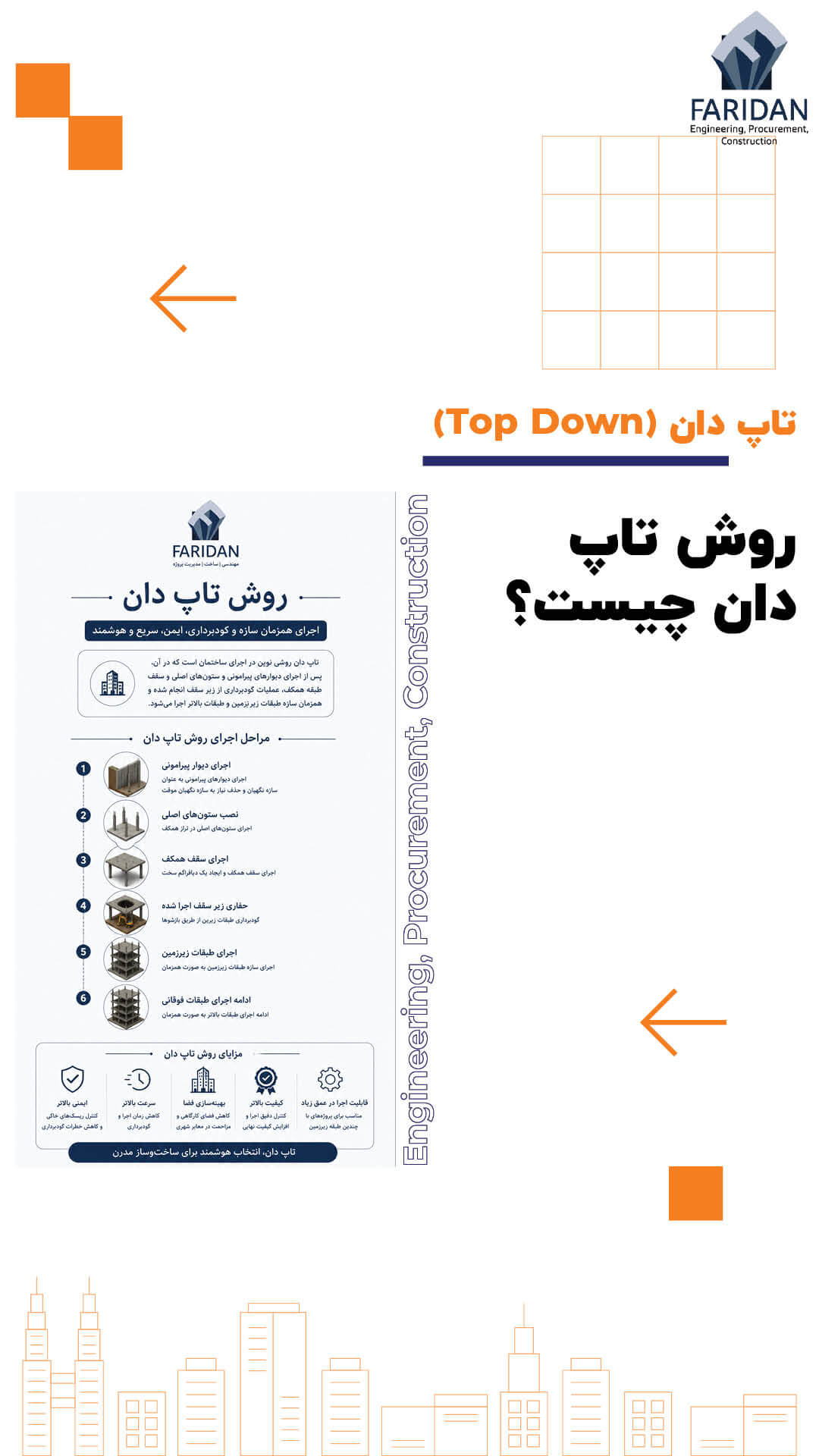

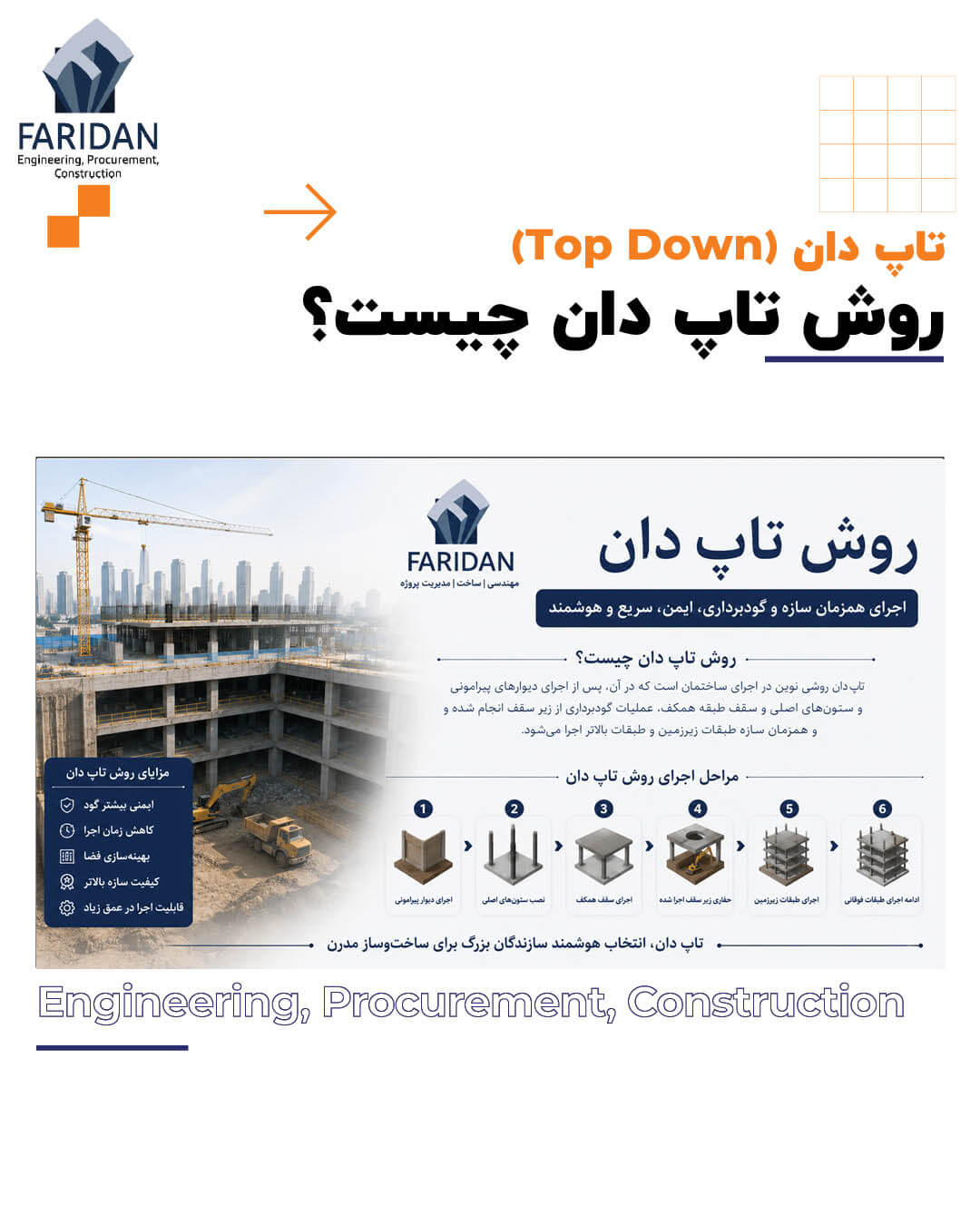

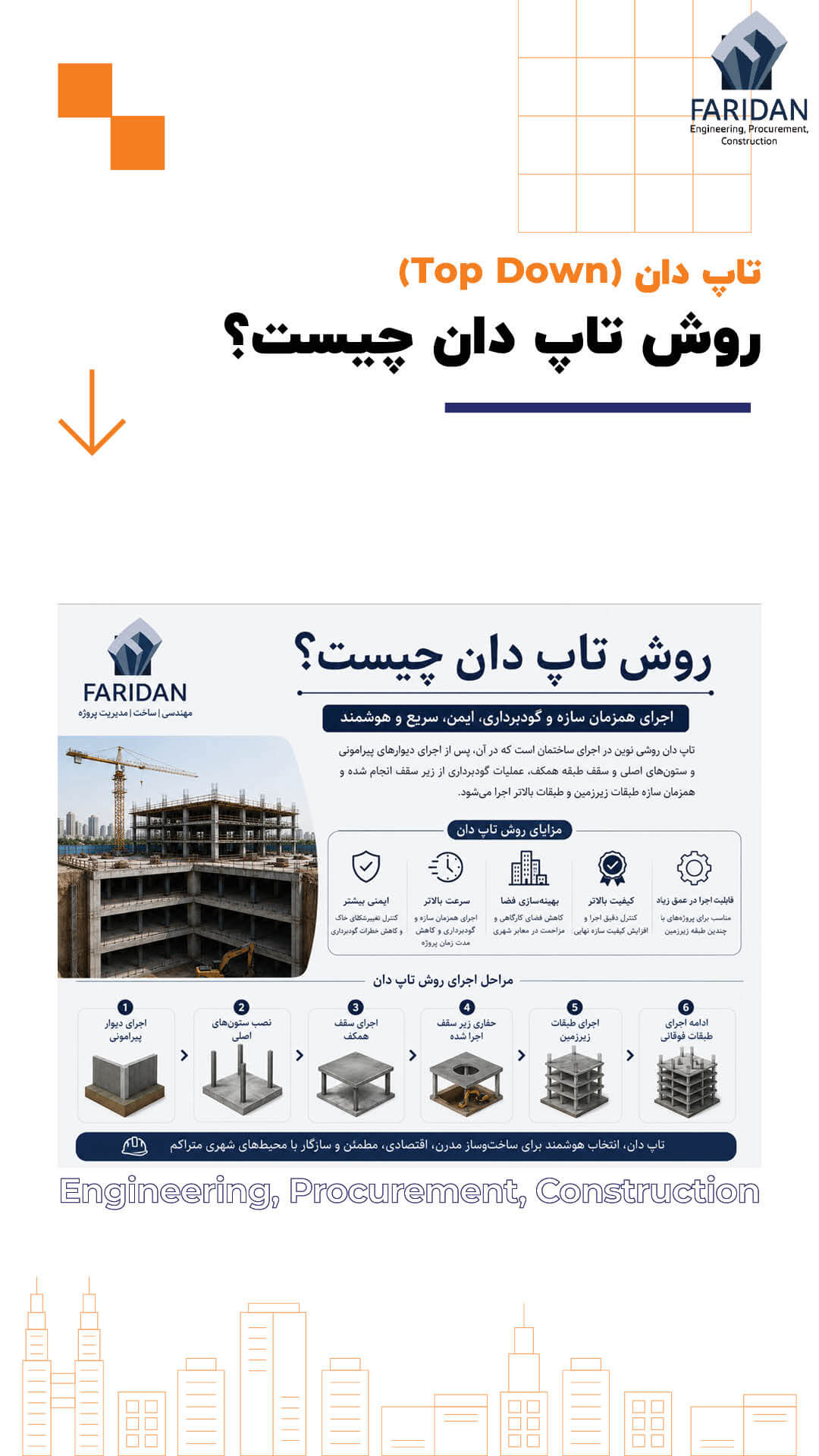

مراحل اجرای روش تاپ دان

درک مراحل اجرا بهترین پاسخ برای سؤال روش تاپ دان چیست؟ محسوب می‌ شود. به طور خلاصه مراحل اجرا عبارت‌ اند از:

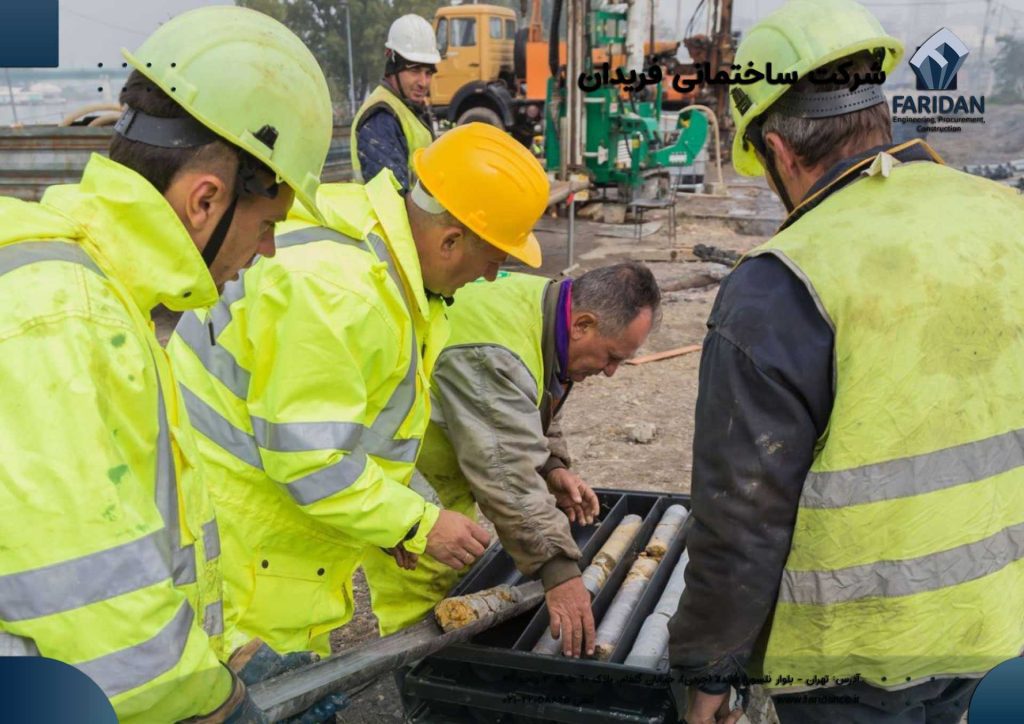

۱– مطالعات ژئوتکنیک

هیچ پروژه تاپ دانی بدون مطالعات دقیق خاک آغاز نمی‌ شود. در این مرحله مشخص می‌ شود:

• مقاومت خاک
• سطح آب زیرزمینی
• نشست مجاز
• ظرفیت باربری

مطالعه موردی

در یک ساختمان اداری با عمق گود متوسط در منطقه‌ ای با خاک ریزدانه، مطالعات ژئوتکنیک نشان داد بخشی از لایه‌ های خاک دارای تراکم پایین است. پیش از آغاز اجرای تاپ دان، برنامه بهسازی موضعی خاک اجرا شد. نتیجه آن کاهش نشست و حفظ پایداری ساختمان‌ های مجاور در تمام مراحل گودبرداری بود.

۲– اجرای دیوار پیرامونی

دیوار دیافراگمی یا دیوار شمعی پیرامون گود اجرا می‌ شود. این دیوار:

• خاک را نگه می‌ دارد.
• ورود آب را کنترل می‌ کند.
• بخشی از سازه دائمی پروژه می‌ شود.

مطالعه موردی

در یک پروژه تجاری دارای پنج طبقه زیرزمین، اجرای دیوار پیرامونی باعث شد تغییر مکان افقی دیواره گود در محدوده مجاز باقی بماند و عملیات عمرانی ساختمان‌ های مجاور بدون اختلال ادامه پیدا کند.

۳– اجرای ستون‌ های دائمی

ستون‌ های فولادی یا مرکب داخل شمع‌ ها نصب می‌ شوند. این ستون‌ ها از همان ابتدای پروژه:

• بار سقف‌ ها
• بار جرثقیل
• بار تجهیزات اجرایی

را تحمل می‌ کنند.

۴– اجرای سقف همکف

این مرحله، نقطه آغاز واقعی روش تاپ دان است. پس از اجرای سقف:

• ساختمان سخت‌ تر می‌ شود.
• دیواره گود مهار می‌ شود.
• امکان ادامه حفاری فراهم می‌ شود.

مطالعه موردی

در یک ساختمان بلند مرتبه دارای شش طبقه منفی و نه طبقه مثبت، اجرای سریع سقف همکف باعث کاهش محسوس تغییرشکل دیواره‌ های گود شد و قرائت ابزار دقیق نشان داد مقادیر جا به‌ جایی در تمام دوره اجرا در محدوده طراحی باقی مانده است.

۵– حفاری زیر سقف

حفاری از طریق بازشو های تعبیه‌ شده در سقف انجام می‌ شود. ماشین‌ آلات کوچک‌ تر وارد زیر سقف می‌ شوند و خاک به بیرون منتقل می‌ شود.

۶– اجرای طبقات زیرزمین

پس از رسیدن به هر تراز:

• تیر ها
• دال‌ ها
• ستون‌ ها

اجرا می‌ شوند. این چرخه تا پایین‌ ترین طبقه ادامه پیدا می‌ کند.

مهم‌ ترین مزایای روش تاپ دان

کاهش زمان پروژه

بزرگ‌ ترین مزیت تاپ دان اجرای هم‌ زمان عملیات مختلف است. در حالی که گودبرداری ادامه دارد، اسکلت طبقات فوقانی نیز اجرا می‌ شود.

مطالعه موردی

در یک پروژه مسکونی با چهار طبقه زیرزمین، اجرای هم‌ زمان سازه و حفاری مدت اجرای اسکلت را نسبت به برنامه اولیه به شکل محسوسی کاهش داد و ساختمان زودتر وارد مرحله نازک‌ کاری شد.

افزایش ایمنی گود

یکی از مهم‌ ترین پاسخ‌ ها به سؤال روش تاپ دان چیست؟ همین موضوع است. در این روش:

• دیواره گود آزاد نمی‌ ماند.
• سقف‌ ها به صورت دائم دیواره را مهار می‌ کنند.
• احتمال ریزش کاهش پیدا می‌ کند.

مطالعه موردی

در یک پروژه واقع در بافت متراکم شهری، ابزار دقیق نصب‌ شده روی ساختمان‌ های مجاور در تمام مدت اجرای گود تغییر شکل‌ های بسیار محدود را ثبت کرد و هیچ ترک جدیدی در سازه‌ های همسایه ایجاد نشد.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

کاهش نشست ساختمان‌ های مجاور

نشست کنترل‌ شده یکی از مهم‌ ترین مزایای این فناوری است. به همین دلیل پروژه‌ های مجاور:

• بیمارستان
• مترو
• خطوط انتقال
• ساختمان‌ های تاریخی

اغلب با روش تاپ دان اجرا می‌ شوند.

افزایش کیفیت سازه

در این فناوری:

• اعضای دائمی از ابتدا وارد مدار باربری می‌ شوند.
• سازه رفتار واقعی خود را زودتر آغاز می‌ کند.
• کنترل کیفیت آسان‌ تر انجام می‌ شود.

کاهش مزاحمت شهری

یکی از مشکلات پروژه‌ های بزرگ، اشغال طولانی خیابان است. در روش تاپ دان:

• مدت حضور ماشین‌ آلات سنگین کمتر می‌ شود.
• فضای کارگاهی کوچک‌ تر می‌ شود.
• ترافیک شهری کاهش پیدا می‌ کند.

مطالعه موردی

در یک پروژه واقع در مرکز شهر، محدود بودن فضای کارگاه اجازه استقرار تجهیزات حجیم را نمی‌ داد. اجرای روش تاپ دان موجب شد عملیات اصلی در محدوده کارگاه متمرکز بماند و اختلال در عبور و مرور اطراف پروژه به حداقل برسد.

روش تاپ دان برای چه پروژه‌ هایی مناسب است؟

این فناوری بیشترین کاربرد را در پروژه‌ های زیر دارد:

• برج‌ های بلند مرتبه
• ساختمان‌ های دارای چندین زیرزمین
• پروژه‌ های تجاری بزرگ
• مراکز درمانی
• ایستگاه‌ های حمل‌ و نقل شهری
• پروژه‌ های مجاور ساختمان‌ های حساس
• پروژه‌ های واقع در بافت متراکم شهری

الزامات طراحی و اجرای روش تاپ دان

اجرای موفق روش تاپ دان تنها به داشتن تجهیزات وابسته نیست. این روش نیازمند هماهنگی کامل میان طراحی و اجرا است. مهم‌ ترین الزامات عبارت‌ اند از:

• مطالعات ژئوتکنیک دقیق مطابق مبحث هفتم مقررات ملی ساختمان
• طراحی سازه با درنظر گرفتن توالی اجرای خاص روش تاپ دان
• طراحی بارهای موقت و دائم در تمام مراحل ساخت
• کنترل تغییر شکل‌ ها و پایش ابزار دقیق
• رعایت الزامات مبحث دوازدهم مقررات ملی ساختمان در ایمنی کارگاه
• اجرای اتصالات فولادی و بتنی مطابق استانداردهای ملی و آیین‌ نامه‌ های معتبر
• برنامه‌ ریزی دقیق برای هم‌ زمانی گودبرداری و اجرای اسکلت

روش تاپ دان چیست و چرا آینده ساخت‌ و ساز شهری است؟

اکنون پاسخ روشنی برای پرسش «روش تاپ دان چیست؟» در اختیار داری. روش تاپ دان صرفاً یک شیوه متفاوت گودبرداری نیست، بلکه یک سیستم پیشرفته مدیریت ساخت است که با اجرای هم‌ زمان سازه و حفاری، زمان پروژه را کاهش می‌ دهد، ایمنی گود را افزایش می‌ دهد، نشست ساختمان‌ های مجاور را کنترل می‌ کند و کیفیت نهایی سازه را ارتقا می‌ بخشد.

تجربه پروژه‌ های بزرگ داخلی و بین‌ المللی نشان می‌ دهد هرچه عمق گود بیشتر، تراکم شهری بالاتر و حساسیت پروژه بیشتر باشد، مزایای روش تاپ دان نیز پررنگ‌ تر می‌ شود. به همین دلیل، این روش به انتخاب نخست بسیاری از کارفرمایان، مدیران پروژه و سازندگان حرفه‌ ای برای ساختمان‌ های بلند مرتبه و پروژه‌ های پیچیده شهری تبدیل شده است. انتخاب آگاهانه این فناوری، در کنار طراحی دقیق، مطالعات ژئوتکنیک کامل و اجرای تخصصی، نقش تعیین‌ کننده‌ ای در موفقیت فنی، اقتصادی و زمانی پروژه خواهد داشت.

لینک ویدئو روش تاپ داون چیست و نحوه انتخاب پیمانکار در سایت آپارات>>>

لینک ویدئو راهنمای جامع روش تاپ دان (تاپ داون) ویژه مهندسان و کارفرمایان در سایت آپارات>>>

لینک ویدئو راهنمای جامع روش تاپ دان (تاپ داون) ویژه مهندسان و کارفرمایان در سایت یوتوب>>>

روش تاپ دان (Top-Down) یکی از تکنیک‌ های نوین و پیشرفته در مهندسی عمران

به‌ ویژه در پروژه‌ های شهری با گودبرداری‌ های عمیق و محدودیت‌ های فضایی و زمانی کاربرد گسترده‌ ای دارد. این روش که به‌ عنوان ساخت از بالا به پایین شناخته می‌ شود، امکان اجرای همزمان سازه‌ های زیرزمینی و روسازه را فراهم می‌ کند و به دلیل مزایای متعددش، از جمله کاهش زمان پروژه، افزایش ایمنی و حذف نیاز به سازه‌ های نگهبان موقت، در دهه‌ های اخیر مورد توجه مهندسان و کارفرمایان قرار گرفته است. در این مقاله جامع، به بررسی کامل روش تاپ دان، انواع آن، مزایا و معایب، مراحل و روش‌ های اجرا، طراحی، هزینه‌ ها و پروژه‌ های نمونه پرداخته خواهد شد.این مقاله توسط دکتر میثم مداح دکتری مهندسی عمران گرایش ژئوتکنیک تهیه و تنظیم شده است.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

انواع روش تاپ دان

روش تاپ دان بر اساس نوع مصالح و سیستم‌ های سازه‌ ای به دسته‌ های مختلفی تقسیم می‌ شود. در ادامه، انواع اصلی روش تاپ دان به‌صورت مفصل بررسی می‌ شوند:

تاپ دان بتنی

در این روش، از سازه‌ های بتنی برای اجرای ستون‌ ها، دیوار های حائل و دال‌ های سقف استفاده می‌ شود. این نوع تاپ دان به دلیل هزینه کمتر، مقاومت بالا در برابر آتش‌ سوزی و امکان اجرای مرحله‌ ای، در پروژه‌ های زیرزمینی بسیار رایج است. ستون‌ های بتنی معمولاً به‌صورت درجا یا پیش‌ ساخته اجرا می‌ شوند و دیوار های حائل اغلب به‌صورت دیوارهای دیافراگمی طراحی می‌ شوند.

تاپ دان فلزی

در تاپ دان فلزی، از ستون‌ ها و المان‌ های فولادی برای اجرای سازه استفاده می‌ شود. این روش به دلیل سرعت بالای اجرا و وزن کمتر سازه، در پروژه‌ هایی که نیاز به اجرای سریع دارند، ترجیح داده می‌ شود. ستون‌ های فولادی معمولاً به شمع‌ های بتنی متصل شده و دیوار های حائل ممکن است از صفحات فولادی یا دیوار های دیافراگمی تشکیل شوند.

تاپ دان ترکیبی (CFT و SRC)

این نوع تاپ دان از ترکیب مصالح بتنی و فولادی استفاده می‌ کند. به‌عنوان مثال، در سیستم CFT (Concrete Filled Tube)، لوله‌های فولادی با بتن پر شده و به‌ عنوان ستون‌ های باربر عمل می‌ کنند. این روش مزایای هر دو سیستم بتنی و فلزی را ترکیب کرده و از نظر اقتصادی و اجرایی بهینه است. سیستم SRC (Steel Reinforced Concrete) نیز از ترکیب فولاد و بتن مسلح برای افزایش استحکام و پایداری استفاده می‌ کند.

تاپ دان جزیره‌ ای

روش جزیره‌ ای یکی از روش‌ های قدیمی‌ تر است که به‌ عنوان پیش‌ زمینه تاپ دان مدرن شناخته می‌ شود. در این روش، ابتدا بخش مرکزی سازه اجرا شده و سپس دیوار های جانبی و سایر قسمت‌ ها ساخته می‌ شوند. این روش به دلیل مشکلاتی مانند نشت آب و جابه‌جایی‌ های جانبی خاک، امروزه کمتر استفاده می‌ شود.

تاپ دان با دیوار های پیش‌ ساخته

در این روش، از المان‌های بتنی پیش‌ ساخته برای ساخت دیوار ها و ستون‌ ها استفاده می‌ شود. این روش سرعت اجرا را افزایش داده و کیفیت ساخت را بهبود می‌ بخشد، اما نیاز به هماهنگی دقیق و تجهیزات حمل‌ و نقل سنگین دارد.

انواع گودبرداری به روش تاپ دان در ساختمان‌ سازی

انواع گود برداری به روش تاپ دان در ساختمان‌ سازی به تکنیک‌ های پیشرفته‌ ای اشاره دارند که در آن‌ ها ساخت سازه از طبقات بالایی به سمت طبقات زیرین انجام می‌ شود. این روش، برخلاف رویکرد سنتی پایین به بالا، امکان اجرای همزمان رو سازه و زیر سازه را فراهم کرده و به‌ ویژه در پروژه‌ های شهری با محدودیت‌ های فضایی و گودبرداری‌ های عمیق کاربرد گسترده‌ ای دارد. در این مقاله، به بررسی جامع انواع گود برداری به روش تاپ دان در ساختمان‌ سازی، اصول طراحی، مزایا و معایب، و نحوه استفاده از نرم‌افزارهای تخصصی پلکسیس، آباکوس و ایتبز برای مدل‌سازی و تحلیل این روش‌ ها می‌ پردازیم. این راهنما برای کارفرمایان، مهندسان عمران، طراحان سازه، و دانشجویان مهندسی طراحی شده است تا درک عمیقی از این تکنیک و کاربرد های آن ارائه دهد.

روش های گودبرداری به روش تاپ دان چیست؟

گودبرداری به روش تاپ دان (Top-Down Construction) یک رویکرد نوین در مهندسی عمران است که در آن ساخت سازه از سطح زمین یا طبقات بالایی آغاز شده و به طور همزمان با گود برداری به سمت طبقات زیرین پیش می‌ رود. این روش به دلیل کاهش زمان پروژه، افزایش ایمنی، و مدیریت بهینه محدودیت‌ های فضایی در مناطق شهری پرتراکم، به یکی از تکنیک‌ های کلیدی در ساخت‌ و ساز ساختمان تبدیل شده است.

اهمیت انواع گودبرداری به روش تاپ دان

انواع گود برداری به روش تاپ دان در ساختمان‌ سازی به دلیل ویژگی‌ های منحصر به‌ فردشان در پروژه‌ های پیچیده مانند ساختمان ها، ایستگاه‌ های مترو، و پارکینگ‌ های زیرزمینی کاربرد دارند. این روش‌ ها امکان کاهش تأثیرات زیست‌ محیطی، افزایش پایداری سازه‌ های مجاور، و بهینه‌ سازی زمان و هزینه را فراهم می‌ کنند. استفاده از نرم‌افزار های تخصصی مانند پلکسیس، آباکوس و ایتبز، دقت محاسبات و ایمنی طراحی را تضمین می‌ کند.

انواع گود برداری به روش تاپ دان در ساختمان‌ سازی

انواع گودبرداری به روش تاپ دان در ساختمان‌ سازی را می‌ توان بر اساس نوع سازه، روش پایدارسازی، و کاربرد پروژه دسته‌ بندی کرد. در ادامه، به مهم‌ ترین انواع این روش‌ ها می‌ پردازیم:

گود برداری تاپ دان بتنی

این نوع گود برداری از سازه‌ های بتنی برای دیوار های حائل، ستون‌ ها، و دال‌ ها استفاده می‌ کند و برای پروژه‌ های با گودبرداری عمیق و خاک‌ های با پایداری پایین مناسب است.

ویژگی‌ ها:

• استفاده از دیوارهای دیافراگمی یا شمع‌ های بتنی به عنوان سازه نگهبان.
• اجرای همزمان طبقات مثبت و منفی.
• کاهش نیاز به مهارهای موقت با استفاده از دال‌ های بتنی.

کاربردها:

• برج‌ های بلند با طبقات زیرزمینی متعدد.
• ایستگاه‌ های مترو و تونل‌ های زیرزمینی.

مثال:

برج میلاد تهران (2008) با 12 طبقه زیرزمینی، از گودبرداری تاپ دان بتنی برای پایدارسازی گود استفاده کرده است.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

گودبرداری تاپ دان فلزی

گودبرداری تاپ دان فلزی از ستون‌ ها و دال‌ های فولادی استفاده می‌ کند و برای پروژه‌ هایی که نیاز به سرعت بالا و وزن کمتر سازه دارند، مناسب است.

ویژگی‌ ها:

• استفاده از ستون‌ های فلزی و سیستم سقف‌ های مختلط یا عرشه فولادی.
• سرعت بالای نصب با استفاده از جرثقیل‌ های سبک.
• کاهش وزن کلی سازه.

معایب:

• هزینه بالای مصالح فولادی.
• نیاز به دقت بالا در اتصالات فلزی.

مثال:

پروژه‌ های تجاری مانند مرکز خرید پالادیوم تهران از این روش برای گود برداری استفاده کرده‌ اند.

گود برداری تاپ دان جزیره‌ ای

روش جزیره‌ای (Island Method) نوعی گود برداری تاپ دان است که در آن خاکبرداری ابتدا از مرکز گود آغاز شده و سپس به سمت دیواره‌ های محیطی پیش می‌ رود.

ویژگی‌ ها:

• پایدارسازی دیواره‌ ها با مهار های متقابل یا انکراژ.
• خاکبرداری شیب‌دار یا پله‌ ای در مرکز گود.
• ساخت سازه از مرکز به سمت بیرون.

کاربرد ها:

• گود های عمیق با خاک سست.
• پروژه‌ های با محدودیت‌ های فضایی زیاد.

مثال:

ایستگاه‌ های متروی تهران مانند ایستگاه میدان ولیعصر از این روش بهره برده‌ اند.

گودبرداری تاپ دان ترکیبی

در این روش، ترکیبی از سازه‌ های بتنی و فلزی برای گود برداری و ساخت استفاده می‌ شود. این روش برای پروژه‌ هایی با شرایط خاص خاک یا بارگذاری‌ های پیچیده مناسب است.

ویژگی‌ ها:

• استفاده از ستون‌ های فلزی در کنار دیوار های بتنی.
• انعطاف‌ پذیری بالا در طراحی.
• امکان ترکیب با سایر روش‌ های پایدار سازی مانند نیلینگ.

کاربرد ها:

• پروژه‌ های چندمنظوره مانند مجتمع‌ های تجاری-اداری.
• گودبرداری در خاک‌ های با ویژگی‌ های متغیر.

مثال:

پروژه ایران‌ مال در تهران از روش ترکیبی برای گود برداری عمیق استفاده کرده است.

اصول طراحی گود برداری به روش تاپ دان

طراحی گود برداری به روش تاپ دان نیازمند رعایت اصول مهندسی زیر است:

• مطالعات ژئوتکنیکی: شناخت دقیق لایه‌ های خاک، سطح آب زیرزمینی، و ویژگی‌ های مکانیکی خاک.
• مدل‌سازی اندرکنش خاک و سازه: بررسی تعامل بین خاک و عناصر سازه‌ ای مانند دیوار ها و ستون‌ ها.
• طراحی مرحله‌ای : تقسیم پروژه به مراحل اجرایی مشخص برای گود برداری و ساخت.
• پایش تغییر شکل‌ ها: استفاده از تجهیزات دقیق برای نظارت بر تغییرشکل‌ های خاک و سازه.
• رعایت آیین‌ نامه‌ ها: استفاده از استاندارد های بین‌المللی مانند BS:8002:1994 و آیین‌نامه‌ های ملی مانند مبحث هفتم مقررات ملی ساختمان.

طراحی گودبرداری تاپ دان با نرم‌افزارهای پلکسیس، آباکوس و ایتبز

نرم‌افزار های پلکسیس، آباکوس و ایتبز ابزار های کلیدی برای طراحی و تحلیل گودبرداری به روش تاپ دان هستند. در ادامه، نحوه استفاده از هر یک به طور مفصل توضیح داده می‌ شود.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

طراحی با پلکسیس (Plaxis)

پلکسیس یک نرم‌افزار ژئوتکنیکی تخصصی است که برای تحلیل اندرکنش خاک و سازه در گود برداری‌های عمیق به روش تاپ دان استفاده می‌ شود. نسخه‌ های Plaxis 2D و Plaxis 3D برای مدل‌ سازی دو بعدی و سه‌ بعدی مناسب هستند.

مراحل طراحی در پلکسیس:

ایجاد مدل ژئوتکنیکی:

• وارد کردن داده‌ های خاک (مانند مدول الاستیسیته، زاویه اصطکاک داخلی، چسبندگی، و وزن مخصوص) بر اساس گزارش‌ های ژئوتکنیکی.
• تعریف لایه‌ های خاک و سطح آب زیرزمینی با استفاده از ابزار

مدل‌سازی سازه نگهبان:

• تعریف دیوارهای دیافراگمی یا شمع‌ های بتنی به عنوان المان‌ های Plate یا Embedded Beam.
• اعمال بارهای ناشی از سربارهای مجاور، مانند ساختمان‌ های اطراف.

شبیه‌ سازی مراحل اجرایی:

• تعریف مراحل گودبرداری و نصب دال‌های بتنی به صورت مرحله‌ای در Staged Construction.
• محاسبه تغییرشکل‌های افقی و قائم دیوارها و خاک با استفاده از مدل‌های خاک مانند موهر-کولمب یا Hardening Soil.

استخراج مشخصات فنر ها:

• محاسبه مشخصات فنرهای خطی و غیرخطی (K_h و K_v) برای مدل‌ سازی اندرکنش خاک و سازه.
• انتقال این مشخصات به نرم‌افزارهای سازه‌ ای مانند ایتبز.

مزایا:

• دقت بالا در تحلیل ژئوتکنیکی.
• قابلیت شبیه‌ سازی مراحل اجرایی گود برداری.
• پشتیبانی از مدل‌ های خاک پیشرفته.

معایب:

• نیاز به دانش تخصصی ژئوتکنیک.
• زمان‌بر بودن مدل‌ سازی سه‌بعدی در Plaxis 3D.

مثال:

در پروژه ایستگاه متروی تهران (خط 7)، از Plaxis 3D برای تحلیل پایداری دیوار های دیافراگمی در گود برداری تاپ دان استفاده شده است.

طراحی با آباکوس (Abaqus)

آباکوس یک نرم‌افزار تحلیل المان محدود (Finite Element) است که برای مدل‌ سازی پیچیده اندرکنش خاک و سازه و تحلیل تنش‌ ها و تغییرشکل‌ ها در گود برداری تاپ دان کاربرد دارد.

مراحل طراحی در آباکوس:

مدل‌سازی هندسه سازه :

• تعریف هندسه دیوارهای حائل، ستون‌ ها، و دال‌ ها با استفاده از ابزار
• وارد کردن خواص مصالح (مانند مدول الاستیسیته بتن، فولاد، و خاک).

تعریف اندرکنش خاک و سازه :

• استفاده از مدل‌ های خاک مانند موهر-کولمب یا دراکر-پراگر.
• تعریف تماس بین خاک و سازه با مشخصات اصطکاک و چسبندگی.

تحلیل دینامیکی و استاتیکی:

• تحلیل تنش‌ ها و تغییرشکل‌ ها تحت بار های استاتیکی (وزن سازه) و دینامیکی (زلزله).
• بررسی رفتار ستون‌ ها و دیوار ها در مراحل مختلف گود برداری.

بهینه‌ سازی طراحی:

• تنظیم ضخامت دیوارها، تعداد شمع‌ ها، یا عمق نفوذ برای کاهش تغییرشکل‌ ها.
• استفاده از ابزارهای Optimization برای بهبود طراحی.

مزایا:

• قابلیت تحلیل دینامیکی پیشرفته برای بارگذاری‌ های زلزله.
• مناسب برای پروژه‌ های با شرایط پیچیده خاک.
• امکان مدل‌ سازی جزئیات اتصالات.

معایب:

• پیچیدگی بالا در مدل‌ سازی و نیاز به دانش تخصصی.
• نیاز به سخت‌ افزار قوی برای تحلیل‌ های سه‌ بعدی.

مثال:

پروژه برج‌های دوقلوی تهران از آباکوس برای تحلیل رفتار دینامیکی دیوار های حائل در گودبرداری تاپ دان استفاده کرده است.

طراحی با ایتبز (ETABS)

ایتبز یک نرم‌ افزار تخصصی برای تحلیل و طراحی سازه‌ های ساختمانی است که برای مدل‌ سازی اسکلت بتنی و فلزی در گود برداری تاپ دان استفاده می‌ شود.

مراحل طراحی در ایتبز:

ایجاد مدل سازه‌ ای:

• تعریف ستون‌ ها، دیوار های حائل، و دال‌ های بتنی یا فلزی در محیط گرافیکی.
• وارد کردن خواص مصالح و بارگذاری‌ ها (مانند بارهای ثقلی، جانبی، و زلزله).

اعمال مشخصات فنرهای خاک:

• وارد کردن مشخصات فنر های خطی و غیر خطی (K_h و K_v) از پلکسیس.
• تعریف اندرکنش خاک و سازه در نقاط تکیه‌ گاهی ستون‌ ها و دیوار ها.

تحلیل و طراحی سازه:

• تحلیل استاتیکی و دینامیکی با استفاده از آیین‌ نامه‌ های ملی (مانند مبحث نهم) و بین‌المللی (مانند ACI 318).
• طراحی ستون‌ ها، دال‌ ها، و دیوار های حائل بر اساس نتایج تحلیل.

کنترل تغییرشکل‌ ها:

• بررسی تغییر شکل‌ های سازه تحت بار های مختلف.
• اطمینان از رعایت حدود مجاز تغییرشکل طبق آیین‌نامه BS:8002:1994.

مزایا:

• رابط کاربری ساده و مناسب برای طراحی سازه.
• سرعت بالا در تحلیل اسکلت‌ های بتنی و فلزی.
• امکان یکپارچه‌ سازی با پلکسیس.

معایب:

• محدودیت در تحلیل‌ های ژئوتکنیکی پیچیده.
• وابستگی به داده‌ های ورودی از نرم‌افزار های ژئوتکنیکی.

مثال:

پروژه مجتمع تجاری-اداری آرتمیس در تهران از ایتبز برای طراحی اسکلت بتنی در گودبرداری تاپ دان استفاده کرده است.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

مراحل اجرای گود برداری به روش تاپ دان

اجرای گود برداری به روش تاپ دان شامل مراحل زیر است:

1. مطالعات ژئوتکنیکی: بررسی ویژگی‌ های خاک و سطح آب زیرزمینی با آزمایش‌ های صحرایی و آزمایشگاهی.
2. نصب دیوار های حائل: اجرای دیوار های دیافراگمی یا شمع‌ های بتنی/فولادی به عنوان سازه نگهبان.
3. نصب ستون‌ها: حفر چاه‌ های عمیق و نصب ستون‌ های بتنی یا فلزی.
4. گودبرداری مرحله‌ای: خاکبرداری همزمان با اجرای دال‌ های بتنی به عنوان مهار موقت.
5. اجرای دال‌ ها و سقف‌ ها: ساخت دال‌ های بتنی یا فلزی برای طبقات زیرین.
6. پایش و کنترل: استفاده از ابزارهای دقیق مانند انحراف‌ سنج و کرنش‌ سنج برای نظارت بر تغییر شکل‌ ها.

مزایا و معایب انواع گودبرداری به روش تاپ دان

مزایا:

• کاهش زمان پروژه: اجرای همزمان روسازه و زیرسازه.
• افزایش ایمنی: کاهش ریسک ریزش دیواره‌ های گود.
• صرفه‌جویی در هزینه: حذف نیاز به سازه‌ های نگهبان موقت.
• مناسب برای مناطق شهری: کاهش اختلال در ترافیک و محیط اطراف.

معایب:

• پیچیدگی اجرایی: نیاز به هماهنگی دقیق بین تیم‌ های اجرایی.
• محدودیت دسترسی: خاکبرداری در طبقات زیرین از طریق شفت‌ ها.
• هزینه اولیه بالا: نیاز به تجهیزات پیشرفته و مطالعات ژئوتکنیکی دقیق.

کاربردهای انواع گود برداری به روش تاپ دان

انواع گود برداری به روش تاپ دان در پروژه‌ های زیر کاربرد دارند:

• برج‌ های بلند با طبقات زیرزمینی (مانند برج میلاد).
• ایستگاه‌ های مترو و تونل‌ ها (مانند متروی تهران).
• پارکینگ‌ های زیرزمینی و مجتمع‌ های تجاری (مانند ایران‌ مال).
• پروژه‌ های با خاک سست یا سطح آب زیرزمینی بالا.

انواع گود برداری به روش تاپ دان در ساختمان‌ سازی، تکنیک‌ های پیشرفته‌ ای هستند که با استفاده از نرم‌افزار های تخصصی مانند پلکسیس، آباکوس و ایتبز، امکان طراحی و اجرای پروژه‌ های پیچیده را با دقت و ایمنی بالا فراهم می‌ کنند. این روش‌ ها با کاهش زمان پروژه، افزایش پایداری، و مدیریت بهینه محدودیت‌ های فضایی، به‌ ویژه در مناطق شهری، کاربرد گسترده‌ ای دارند. با رعایت اصول طراحی، انجام مطالعات ژئوتکنیکی دقیق، و استفاده از ابزار های مناسب، می‌ت وان پروژه‌ های تاپ دان را با موفقیت اجرا کرد.

مزایا و معایب روش تاپ دان چیست؟

روش تاپ دان مانند هر تکنیک مهندسی دیگر، مزایا و معایب خاص خود را دارد. در ادامه، این موارد به‌ صورت جامع بررسی می‌ شوند:

مزایای روش تاپ دان

1. کاهش زمان پروژه: امکان اجرای همزمان طبقات زیرزمینی و روسازه، زمان کلی پروژه را به‌ طور قابل‌ توجهی کاهش می‌ دهد.
2. عدم نیاز به سازه نگهبان موقت: در تاپ دان، اسکلت اصلی سازه نقش نگهبان گود را ایفا می‌کند، که هزینه‌ های مربوط به سازه‌ های نگهبان موقت را حذف می‌ کند.
3. کاهش مشکلات حقوقی: این روش نیازی به اخذ رضایت همسایگان برای گودبرداری ندارد، که در پروژه‌ های شهری یک مزیت بزرگ است.
4. افزایش ایمنی: سختی بالای دال‌ های بتنی و استفاده از دیوار های دیافراگمی، ایمنی گود را در برابر ریزش افزایش می‌ دهد.
5. مناسب برای گودهای عمیق: روش تاپ دان برای پروژه‌ هایی با طبقات زیرزمینی متعدد و گودبرداری‌های عمیق بسیار مناسب است.
6. کاهش آلودگی‌ های زیست‌ محیطی: این روش به دلیل حذف گود برداری گسترده و کاهش استفاده از ماشین‌ آلات سنگین، آلودگی صوتی و زیست‌ محیطی کمتری ایجاد می‌کند.
7. مقاومت در برابر شرایط جوی: اجرای سازه در محیط سر پوشیده، تأثیر عوامل جوی مانند باران و باد را کاهش می‌ دهد.
8. کاهش اختلالات ترافیکی: با کاهش نیاز به تجهیزات سنگین و اشغال معابر، این روش برای مناطق پرتردد شهری مناسب است.
9. انعطاف‌ پذیری در طراحی: تاپ دان با انواع سیستم‌ های سازه‌ ای (قاب خمشی، دیوار برشی، مهاربندی) و مصالح (بتن، فولاد، ترکیبی) سازگار است.

معایب روش تاپ دان

1. نیاز به نیروی متخصص: اجرای روش تاپ دان به مهندسان و کارگران با تجربه و مهارت بالا نیاز دارد.
2. هزینه اولیه بالا: اجرای شمع‌ ها و دیوار های دیافراگمی ممکن است هزینه اولیه را افزایش دهد.
3. پیچیدگی اتصالات: اتصال دال‌ ها به ستون‌ ها و دیوار های حائل پیچیده بوده و نیاز به دقت بالایی دارد.
4. محدودیت دسترسی: خاکبرداری در طبقات زیرین از طریق بازشو ها انجام می‌ شود که دسترسی را محدود می‌ کند.
5. نیاز به تهویه و روشنایی: طبقات زیرین نیاز به سیستم‌ های تهویه و روشنایی قوی دارند که هزینه‌ بر است.
6. احتمال نشت آب: در خاک‌ های با سطح آب زیرزمینی بالا، آب‌ بندی اتصالات چالش‌ برانگیز است.
7. انحراف ستون‌ ها: در صورت عدم طراحی و اجرای دقیق، ستون‌ ها ممکن است از محور خارج شوند.
8. نیاز به ماشین‌آلات خاص: اجرای تاپ دان به تجهیزات تخصصی برای حفاری و نصب نیاز دارد.

مراحل اجرای روش تاپ داون

اجرای روش تاپ دان شامل مراحل مشخصی است که به دقت برنامه‌ ریزی و اجرا می‌ شوند. در ادامه، مراحل اصلی به‌ صورت مفصل شرح داده می‌ شوند:

مطالعات اولیه (فاز صفر)

• مطالعات ژئوتکنیکی: بررسی لایه‌ های خاک، سطح آب زیرزمینی، و ویژگی‌ های ژئوتکنیکی محل پروژه.
• تحلیل اندرکنش خاک و سازه: استفاده از نرم‌افزار هایی مانند Plaxis، Midas یا Flac برای مدل‌ سازی رفتار خاک و سازه.
• بررسی همجواری‌ ها: ارزیابی وضعیت ساختمان‌ های مجاور و تأثیر گودبرداری بر آن‌ ها.

اجرای شمع‌ ها و دیوار های حائل

• حفاری چاهک‌ ها: چاهک‌ هایی برای اجرای شمع‌ های بتنی یا ستون‌ ها حفر می‌ شوند.
• نصب شمع‌ ها: شمع‌ های بتنی درجا یا پیش‌ ساخته برای انتقال بار به لایه‌ های عمیق‌ تر خاک اجرا می‌ شوند.
• اجرای دیوارهای دیافراگمی: دیوار های حائل برای پایدارسازی دیواره‌ های گود ساخته می‌ شوند.

اجرای ستون‌ ها

• نصب ستون‌ های بتنی یا فولادی: ستون‌ ها روی شمع‌ ها قرار گرفته و با بتن‌ ریزی یا اتصالات مناسب تثبیت می‌ شوند.
• اتصال به شمع‌ ها: در تاپ دان فلزی، ستون‌ های فولادی با برشگیر به شمع‌ ها متصل می‌ شوند.

اجرای دال همکف

• بتن‌ ریزی دال همکف: دال بتنی همکف به‌عنوان اولین سقف اجرا شده و به دیوار های حائل متصل می‌ شود.
• ایجاد بازشو ها: بازشو های مناسب برای دسترسی به طبقات زیرین و انتقال مصالح تعبیه می‌ شوند.

خاکبرداری و اجرای طبقات زیرین

• خاکبرداری مرحله‌ ای: خاک زیر دال همکف به‌ صورت مرحله‌ ای برداشته می‌ شود.
• اجرای دال‌ های طبقات منفی: هر طبقه زیرین به ترتیب اجرا شده و دال‌ ها به دیوار های حائل متصل می‌ شوند.

اجرای فونداسیون

• بتن‌ ریزی فونداسیون: پس از رسیدن به تراز کف گود، فونداسیون اجرا شده و نقش سرشمع را ایفا می‌ کند.
• تکمیل دیوار های پیرامونی: دیوار های حائل نهایی در تراز فونداسیون ساخته می‌ شوند.

اجرای روسازه

• ساخت طبقات بالایی: به‌صورت همزمان با طبقات زیرین، روسازه از تراز همکف به بالا ساخته می‌ شود.

روش‌ های اجرای تاپ داون

روش‌ های اجرای تاپ داون بسته به نوع پروژه، مصالح و شرایط سایت متفاوت است. در ادامه، روش‌های اصلی توضیح داده می‌ شوند:

روش استاندارد تاپ دان

در این روش، ابتدا دیوار های دیافراگمی و شمع‌ ها اجرا شده، سپس دال همکف و طبقات زیرین به ترتیب ساخته می‌ شوند. این روش برای پروژه‌ های با گود های عمیق و خاک‌ های ناپایدار مناسب است.

روش تاپ دان با ستون‌ های پیش‌ ساخته

ستون‌ ها و دال‌ ها به‌صورت پیش‌ ساخته در کارخانه تولید شده و در محل نصب می‌ شوند. این روش سرعت اجرا را افزایش می‌ دهد اما نیاز به هماهنگی دقیق دارد.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

روش تاپ دان با حفاری مضاعف

در این روش، خاکبرداری دو طبقه زیرین به‌ صورت همزمان انجام می‌ شود تا سرعت اجرا افزایش یابد. این روش نیاز به برنامه‌ ریزی دقیق و تجهیزات پیشرفته دارد.

روش تاپ دان با دیوارهای دیافراگمی

دیوار های دیافراگمی به‌ عنوان دیوار های حائل اصلی استفاده شده و با دال‌ ها و ستون‌ ها یکپارچه می‌ شوند. این روش برای پروژه‌ های با سطح آب زیرزمینی بالا مناسب است.

تاپ داون بتنی

تاپ داون بتنی یکی از رایج‌ ترین انواع این روش است که به دلیل مزایای متعدد در پروژه‌ های زیرزمینی ترجیح داده می‌ شود. ویژگی‌ های اصلی این روش عبارتند از:

مزایا:

• هزینه کمتر نسبت به تاپ دان فلزی.
• مقاومت بالا در برابر آتش‌ سوزی و خوردگی.
• امکان اجرای مرحله‌ ای و تأمین بودجه تدریجی.
• سازگاری با انواع سیستم‌ های سازه‌ ای (قاب خمشی، دیوار برشی).
• اجرای ستون‌ها : ستون‌ های بتنی معمولاً به‌صورت درجا یا پیش‌ ساخته اجرا می‌ شوند. در روش درجا، قالب‌ بندی و بتن‌ ریزی در محل انجام می‌ شود.
• دیوارهای حائل: دیوارهای دیافراگمی بتنی برای پایدارسازی گود استفاده می‌ شوند.
• اتصالات: اتصال دال‌ ها به ستون‌ ها و دیوار ها با استفاده از آرماتوربندی دقیق انجام می‌ شود.

تاپ داون فلزی

تاپ داون فلزی برای پروژه‌ هایی که نیاز به سرعت بالا و وزن سبک‌ تر سازه دارند، مناسب است. ویژگی‌ های این روش عبارتند از:

مزایا:

• سرعت اجرای بالا به دلیل استفاده از المان‌ های فولادی.
• کاهش وزن سازه نسبت به تاپ دان بتنی.
• امکان استفاده از جرثقیل‌ های با ظرفیت پایین برای نصب ستون‌ ها.
• اجرای ستون‌ ها : ستون‌ های فولادی به شمع‌ های بتنی متصل شده و با برشگیرها تثبیت می‌ شوند.
• دیوار های حائل: ممکن است از صفحات فولادی یا دیوار های دیافراگمی استفاده شود.
• چالش‌ ها: هزینه بالای مصالح فولادی و نیاز به پوشش‌ های مقاوم در برابر آتش‌ سوزی.

آموزش طراحی روش تاپ دان

طراحی تاپ دان نیازمند دانش تخصصی در مهندسی سازه و ژئوتکنیک است. مراحل اصلی طراحی به شرح زیر است:

تحلیل‌ های اولیه

• مطالعات ژئوتکنیکی: بررسی ویژگی‌ های خاک و سطح آب زیرزمینی.
• مدل‌ سازی اندرکنش خاک و سازه: استفاده از نرم‌ افزار هایی مانند، Plaxis یا Midas
• بارگذاری: محاسبه بارهای ثقلی و جانبی (زلزله، باد، فشار خاک).

طراحی المان‌ های سازه‌ ای

• شمع‌ ها: طراحی شمع‌ ها برای انتقال بار به لایه‌ های عمیق خاک.
• دیوار های دیافراگمی: طراحی دیوار های حائل برای مقاومت در برابر فشار جانبی خاک.
• دال‌ ها و ستون‌ ها: طراحی دال‌ ها و ستون‌ ها با توجه به بار های مرحله‌ ای.

ملاحظات اجرایی

• بازشو ها: تعیین موقعیت و ابعاد بازشو ها برای دسترسی به طبقات زیرین.
• اتصالات: طراحی اتصالات دال به ستون و دیوار با دقت بالا.
• آب‌بندی: طراحی سیستم‌ های آب‌ بندی برای جلوگیری از نشت آب.

نرم‌ افزارهای مورد استفاده در طراحی روش تاپ دان

• Plaxis: برای مدل‌ سازی اندرکنش خاک و سازه.
• SAP2000 و ETABS: برای تحلیل سازه‌ ای.
• AutoCAD: برای ترسیم نقشه‌ های اجرایی.

آموزش نحوه اجرای تاپ دان

اجرای روش تاپ دان نیازمند برنامه‌ ریزی دقیق و هماهنگی بین تیم‌ های طراحی و اجرا است. مراحل اجرایی به‌ صورت زیر آموزش داده می‌ شود:

آماده‌ سازی سایت

• پاک‌ سازی محل پروژه و آماده‌ سازی تجهیزات.
• بررسی نقشه‌ های اجرایی و هماهنگی با تیم ژئوتکنیک.

حفاری و نصب شمع‌ ها

• حفر چاهک‌ ها با استفاده از ماشین‌آلات یا به‌ صورت دستی.
• نصب شمع‌ های بتنی و اتصال ستون‌ ها به آن‌ ها.

اجرای دیوارهای حائل

• ساخت دیوار های دیافراگمی با استفاده از روش‌ های حفاری خاص.
• نصب آرماتور و بتن‌ ریزی دیوار ها.

اجرای دال‌ ها و طبقات

• قالب‌ بندی و بتن‌ ریزی دال همکف.
• خاکبرداری مرحله‌ ای و اجرای دال‌ های طبقات زیرین.

کنترل کیفیت

• پایش تغییرشکل‌ های گود و سازه با ابزار های دقیق.
• بررسی انحراف ستون‌ ها و کیفیت اتصالات.

هزینه روش تاپ دان

هزینه اجرای تاپ دان به عوامل متعددی بستگی دارد:

• مقیاس پروژه: تعداد طبقات زیرزمینی و مساحت پروژه.
• نوع مصالح: تاپ دان بتنی معمولاً ارزان‌ تر از تاپ دان فلزی است.
• ماشین‌آلات: نیاز به تجهیزات تخصصی برای حفاری و نصب.
• شرایط سایت: خاک‌ های سست یا سطح آب زیرزمینی بالا هزینه‌ ها را افزایش می‌ دهد.
• نیروی انسانی: نیاز به تیم‌ های متخصص و با تجربه.

با وجود هزینه‌ های اولیه بالا، تاپ دان در بلندمدت به دلیل حذف سازه‌ های نگهبان موقت و کاهش زمان پروژه، مقرون‌ به‌ صرفه است.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

نحوه اجرای سازه تاپ دان

اجرای سازه تاپ دان شامل ترکیب مراحل طراحی و اجرایی است که در بخش‌ های قبلی توضیح داده شد. نکات کلیدی اجرا عبارتند از:

• هماهنگی طراحی و اجرا: ارتباط مستمر بین تیم‌ های طراحی و اجرا برای جلوگیری از خطا ها.
• مدیریت بازشو ها: بازشو های دال‌ ها باید به‌گونه‌ ای طراحی شوند که دسترسی به طبقات زیرین را تسهیل کنند.
• کنترل شاقول ستون‌ ها: استفاده از ابزارهای دقیق برای جلوگیری از انحراف ستون‌ ها.
• آب‌ بندی: استفاده از مواد آب‌ بند برای جلوگیری از نفوذ آب به گود.

فونداسیون تاپ دان

فونداسیون در روش تاپ دان نقش سرشمع را ایفا می‌ کند و در آخرین مرحله اجرا می‌ شود. ویژگی‌ های فونداسیون تاپ دان عبارتند از:

• شمع‌ ها: شمع‌ های بتنی به‌ عنوان پی‌ های عمیق برای انتقال بار به خاک‌ های مقاوم.
• اتصال به ستون‌ ها: ستون‌ ها با استفاده از برشگیر ها یا آرماتوربندی به فونداسیون متصل می‌ شوند.
• ظرفیت باربری: ظرفیت باربری شمع‌ ها در مرحله طراحی محاسبه شده و فونداسیون به‌گونه‌ ای طراحی می‌ شود که بار کل سازه را تحمل کند.

پروژه‌ های تاپ دان

روش تاپ دان در پروژه‌ های بزرگ عمرانی در سراسر جهان استفاده شده است. برخی از نمونه‌ های برجسته عبارتند از:

• ساختمان دفتر مرکزی بانک هنگ‌کنگ و شانگهای (چین): یکی از اولین پروژه‌های تاپ دان با استفاده از سیستم بتنی.
• پروژه چهارباغ تبریز (ایران): یک پروژه موفق تاپ دان در ایران با استفاده از سیستم ترکیبی.
• ایستگاه‌های مترو پاریس و میلان: پروژه‌ هایی که تاپ دان را به‌ عنوان روشی نوین معرفی کردند.
• پروژه حکیم (ایران): اجرای تاپ دان فلزی توسط شرکت ایستا سازه.

روش تاپ دان به‌ عنوان یک تکنیک پیشرفته در مهندسی عمران، راه‌ حلی کار آمد برای پروژه‌ های شهری با گودبرداری‌ های عمیق ارائه می‌ دهد. این روش با امکان اجرای همزمان طبقات زیرزمینی و روسازه، کاهش هزینه‌ ها و زمان پروژه، و افزایش ایمنی، به یکی از روش‌ های محبوب در ساخت‌ و ساز مدرن تبدیل شده است. با این حال، اجرای موفق تاپ دان نیازمند طراحی دقیق، نیروی متخصص و تجهیزات پیشرفته است. در این مقاله، تمام جنبه‌های تاپ دان از تعریف و انواع تا طراحی، اجرا و پروژه‌ های نمونه به‌ صورت جامع بررسی شد.

انواع روش‌ های گودبرداری و اجرای سازه بتنی یا فولادی به روش تاپ دان در ساختمان‌ سازی، راهنمای جامع

انواع روش‌ های گود برداری و اجرای سازه بتنی یا فولادی به روش تاپ دان در ساختمان‌ سازی به تکنیک‌ های پیشرفته‌ ای اشاره دارند که در آن‌ ها ساخت سازه از طبقات بالایی آغاز شده و به طور همزمان با گودبرداری به سمت طبقات زیرین پیش می‌ رود. این روش‌ ها به دلیل امکان اجرای همزمان روسازه و زیرسازه، کاهش زمان پروژه، و افزایش ایمنی، به‌ ویژه در پروژه‌ های شهری با محدودیت‌ های فضایی و گودبرداری‌ های عمیق، کاربرد گسترده‌ ای دارند. در این مقاله، به بررسی جامع انواع روش‌ های گودبرداری به روش تاپ دان، اصول اجرا، مزایا و معایب، و جزئیات اجرای سازه‌های بتنی و فولادی می‌ پردازیم.

روش تاپ دان در ساختمان‌ سازی چیست؟

روش تاپ دان (Top-Down Construction) یک رویکرد نوین در مهندسی عمران است که برخلاف روش سنتی پایین به بالا (Bottom-Up)، ساخت سازه را از سطح زمین یا طبقات بالایی آغاز کرده و به طور همزمان با گود برداری به سمت طبقات زیرین پیش می‌ رود. این روش امکان کاهش زمان پروژه، افزایش ایمنی در گود برداری‌ های عمیق، و مدیریت بهینه محدودیت‌ های فضایی را فراهم می‌ کند.

اهمیت روش‌ تاپ دان چیست؟

انواع روش‌ های گودبرداری به روش تاپ دان در ساختمان‌ سازی به دلیل ویژگی‌ های منحصر به‌ فردشان در پروژه‌ های پیچیده مانند برج‌ های بلند، ایستگاه‌ های مترو، پارکینگ‌ های زیرزمینی، و مجتمع‌ های تجاری کاربرد دارند. این روش‌ ها امکان کاهش تأثیرات زیست‌ محیطی، افزایش پایداری سازه‌ های مجاور، و بهینه‌ سازی زمان و هزینه را فراهم می‌ کنند. اجرای سازه‌ های بتنی یا فولادی به روش تاپ دان نیازمند برنامه‌ ریزی دقیق، مطالعات ژئوتکنیکی، و هماهنگی بین تیم‌ های اجرایی است.

انواع روش‌ های گودبرداری به روش تاپ دان

انواع روش‌ های گودبرداری به روش تاپ دان در ساختمان‌ سازی را می‌ توان بر اساس نوع سازه، تکنیک پایدارسازی، و شرایط پروژه دسته‌ بندی کرد. در ادامه، به مهم‌ ترین انواع این روش‌ ها می‌ پردازیم:

گودبرداری تاپ دان با سازه بتنی

این روش رایج‌ ترین انواع گود برداری به روش تاپ دان است که در آن از سازه‌ های بتنی برای دیوار های حائل، ستون‌ ها، و دال‌ ها استفاده می‌ شود. به دلیل مقاومت بالای بتن در برابر فشارهای جانبی خاک، این روش برای گود برداری‌ های عمیق و خاک‌ های با پایداری پایین مناسب است.

ویژگی‌ ها:

• استفاده از دیوار های دیافراگمی یا شمع‌ های بتنی به عنوان سازه نگهبان.
• اجرای دال‌ های بتنی به عنوان مهار موقت در مراحل گود برداری.
• امکان اجرای همزمان طبقات مثبت و منفی.

مراحل اجرا:

1. مطالعات ژئوتکنیکی: بررسی ویژگی‌ های خاک و سطح آب زیرزمینی.
2. نصب دیوارهای حائل: اجرای دیوار های دیافراگمی با ضخامت 60 تا 120 سانتی‌ متر یا شمع‌ های بتنی با قطر 80 تا 150 سانتی‌ متر.
3. نصب ستون‌ های بتنی: حفر چاه‌ های عمیق (عمق 20 تا 40 متر) و بتن‌ ریزی ستون‌ ها.
4. گودبرداری مرحله‌ ای: خاکبرداری به عمق 2 تا 4 متر در هر مرحله و اجرای دال بتنی.
5. اجرای دال‌ ها: بتن‌ ریزی دال‌ های بتنی با ضخامت 30 تا 50 سانتی‌ متر به عنوان سقف طبقات زیرین.
6. پایش تغییرشکل‌ ها: استفاده از انحراف‌ سنج و کرنش‌ سنج برای نظارت بر دیوار ها و خاک.

کاربرد ها:

• برج‌ های بلند با طبقات زیرزمینی متعدد (مانند برج میلاد تهران).
• ایستگاه‌ های مترو و تونل‌ های زیر زمینی.

مثال:

برج آزادی تهران (1971) با گود برداری عمیق و سازه بتنی، از تکنیک‌ های اولیه تاپ دان بهره برده است.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

گودبرداری تاپ دان با سازه فولادی

این روش از ستون‌ ها و دال‌ های فولادی استفا ده می‌ کند و برای پروژه‌ هایی که نیاز به سرعت بالا و وزن کمتر سازه دارند، مناسب است. اسکلت‌ های فولادی با سیستم سقف مختلط یا عرشه فولادی اجرا می‌ شوند.

ویژگی‌ ها:

• استفاده از ستون‌ های فلزی (مانند پروفیل‌ های H یا باکس) و سقف‌ های عرشه فولادی.
• سرعت بالای نصب با جرثقیل‌ های سبک.
• کاهش وزن کلی سازه در مقایسه با بتن.

مراحل اجرا:

1. مطالعات ژئوتکنیکی: شناسایی ویژگی‌ های خاک و شرایط آب زیرزمینی.
2. نصب دیوارهای حائل: اجرای شمع‌ های فلزی یا دیوار های دیافراگمی بتنی.
3. نصب ستون‌های فلزی: حفر چاه‌ ها و نصب ستون‌ های فولادی با اتصالات پیچی یا جوشی.
4. گودبرداری مرحله‌ای: خاکبر داری به عمق 2 تا 3 متر و نصب سقف‌ های عرشه فولادی.
5. اجرای سقف‌ ها: نصب ورق‌ های عرشه فولادی و بتن‌ ریزی روی آن‌ ها.
6. پایش و کنترل: نظارت بر تغییرشکل‌ های دیوار ها و ستون‌ ها با ابزار های دقیق.

معایب:

• هزینه بالای مصالح فولادی.
• نیاز به دقت بالا در اتصالات فلزی.

کاربردها:

• مجتمع‌های تجاری با طبقات زیرزمینی محدود.
• پروژه‌های با محدودیت زمانی بالا.

مثال:

مرکز خرید پالادیوم تهران (2014) از گودبرداری تاپ دان با سازه فولادی استفاده کرده است.

گودبرداری تاپ دان به روش جزیره‌ ای

روش جزیره‌ ای (Island Method) نوعی گود برداری تاپ دان است که در آن خاکبرداری از مرکز گود آغاز شده و به سمت دیواره‌ های محیطی پیش می‌ رود. این روش برای گود های عمیق با خاک سست مناسب است.

ویژگی‌ها:

• پایدارسازی دیواره‌ ها با مهار های متقابل، انکراژ، یا نیلینگ.
• خاکبرداری شیب‌ دار یا پله‌ ای در مرکز گود.
• ساخت سازه از مرکز به سمت دیواره‌ ها.

مراحل اجرا:

1. مطالعات ژئوتکنیکی: بررسی خاک و شرایط هیدرولوژیکی.
2. نصب دیوار های حائل: اجرای دیوار های دیافراگمی یا شمع‌ ها.
3. خاکبرداری مرکزی: گودبرداری از مرکز گود با شیب 1:2 یا پله‌ ای.
4. نصب ستون‌ ها: اجرای ستون‌ های بتنی یا فولادی در مرکز.
5. اجرای دال‌ ها: بتن‌ریزی دال‌ های بتنی یا نصب سقف‌ های فولادی از مرکز به بیرون.
6. پایش تغییرشکل‌ ها: نظارت بر پایداری دیواره‌ ها با ابزار های ژئو تکنیکی.

کاربردها:

• گود های عمیق با نسبت مساحت به عمق بالا.
• پروژه‌ های با خاک سست یا سطح آب زیرزمینی بالا.

مثال:

ایستگاه متروی میدان ولیعصر تهران از روش جزیره‌ای برای گودبرداری استفاده کرده است.

گودبرداری تاپ دان ترکیبی

این روش ترکیبی از سازه‌ های بتنی و فولادی را برای گود برداری و اجرای سازه به کار می‌ برد و برای پروژه‌ هایی با شرایط خاص خاک یا بارگذاری‌ های پیچیده مناسب است.

ویژگی‌ها:

• استفاده از ستون‌ های فلزی در کنار دیوار های بتنی.
• انعطاف‌ پذیری در طراحی و اجرا.
• امکان ترکیب با روش‌ های پایدار سازی مانند نیلینگ یا انکراژ.

مراحل اجرا:

1. مطالعات ژئوتکنیکی: تحلیل خاک و شرایط محیطی. پیرامون کاهش هزینه های مطالعات ژئوتکنیک بیشتر بدانید>>>
2. نصب دیوار های حائل: اجرای دیوار های دیافراگمی بتنی.
3. نصب ستون‌ ها: ترکیب ستون‌ های فلزی و بتنی در چاه‌ های حفاری‌ شده.
4. گودبرداری مرحله‌ ای: خاکبرداری و اجرای دال‌ های بتنی یا سقف‌ های عرشه فولادی.
5. اجرای سقف‌ ها: بتن‌ ریزی دال‌ ها یا نصب ورق‌ های فولادی.
6. پایش و کنترل: نظارت بر تغییرشکل‌ ها و تنش‌ ها.

کاربردها:

• پروژه‌ های چند منظوره مانند مجتمع‌ های تجاری-اداری.
• گودبرداری در خاک‌ های با ویژگی‌ های متغیر.

مثال:

پروژه ایران‌ مال تهران (2018) از روش ترکیبی برای گود برداری عمیق استفاده کرده است.

اصول اجرای گود برداری به روش تاپ دان

اجرای گود برداری به روش تاپ دان نیازمند رعایت اصول زیر است:

• مطالعات ژئوتکنیکی دقیق: شناخت لایه‌ های خاک، سطح آب زیر زمینی، و ویژگی‌ های مکانیکی خاک با آزمایش‌ های SPT، CPT، و آزمایشگاهی.
• طراحی اندرکنش خاک و سازه: مدل‌ سازی تعامل بین خاک و عناصر سازه‌ ای مانند دیوار ها، ستون‌ ها، و دال‌ ها.
• اجرای مرحله‌ ای: تقسیم پروژه به مراحل مشخص برای گودبرداری و ساخت.
• پایش تغییرشکل‌ها: استفاده از ابزارهای دقیق مانند انحراف‌ سنج، کرنش‌ سنج، و اینکلینو متر.
• رعایت آیین‌نامه‌ ها: استفاده از استاندارد های بین‌ المللی (مانند Eurocode 7) و آیین‌نامه‌ های ملی (مانند مبحث هفتم مقررات ملی ساختمان).

مراحل کلی اجرای گود برداری و سازه به روش تاپ دان

اجرای گود برداری و سازه به روش تاپ دان شامل مراحل زیر است:

1. مطالعات ژئوتکنیکی

• انجام آزمایش‌ های صحرایی (مانند SPT و CPT) و آزمایشگاهی (مانند آزمایش سه‌ محوری) برای تعیین پارامتر های خاک.
• بررسی سطح آب زیرزمینی و شرایط هیدرولوژیکی.
• تهیه گزارش ژئوتکنیکی با جزئیات لایه‌ های خاک، چسبندگی، زاویه اصطکاک داخلی، و مدول الاستیسیته.

2. طراحی و پایدار سازی دیوار های حائل

• اجرای دیوار های دیافراگمی با ضخامت 60 تا 120 سانتی‌ متر و عمق 20 تا 40 متر.
• نصب شمع‌ های بتنی یا فولادی با قطر 80 تا 150 سانتی‌ متر.
• استفاده از مهار های موقت مانند انکراژ یا نیلینگ برای پایداری بیشتر.

3. نصب ستون‌ های اصلی

• حفر چاه‌ های عمیق با قطر 1 تا 2 متر و عمق 20 تا 40 متر.
• نصب ستون‌ های بتنی با بتن C30 یا بالاتر یا ستون‌ های فولادی (پروفیل H یا باکس).
• استفاده از شمع‌ های پیش‌ ساخته برای افزایش سرعت اجرا.

4. گود برداری مرحله‌ ای

• خاکبر داری به عمق 2 تا 4 متر در هر مرحله.
• استفاده از بیل مکانیکی، لودر، و کامیون برای حمل خاک.
• نظارت بر پایداری دیواره‌ ها در هر مرحله.

5. اجرای دال‌ ها و سقف‌ ها

• بتن‌ریزی دال‌ های بتنی با ضخامت 30 تا 50 سانتی‌ متر و میلگرد های
• نصب سقف‌ های عرشه فولادی با ورق‌ های گالوانیزه و بتن‌ ریزی روی آن‌ ها.
• استفاده از قالب‌ بندی و شمع‌ بندی موقت برای دال‌ ها.

6. پایش و کنترل

• نصب ابزار های پایش مانند اینکلینومتر، کرنش‌ سنج، و پیزومتر.
• ثبت تغییرشکل‌ های افقی و قائم دیوار ها و خاک.
• تحلیل داده‌ ها برای اطمینان از پایداری سازه.

مزایا و معایب انواع روش‌ های گود برداری به روش تاپ دان

مزایا:

• کاهش زمان پروژه: اجرای همزمان روسازه و زیرسازه.
• افزایش ایمنی: کاهش ریسک ریزش دیواره‌ های گود.
• صرفه‌ جویی در هزینه: حذف سازه‌ های نگهبان موقت.
• مناسب برای مناطق شهری: کاهش اختلال در ترافیک و محیط اطراف.
• انعطاف‌ پذیری در طراحی: امکان استفاده از سازه‌ های بتنی یا فولادی.

معایب:

• پیچیدگی اجرایی: نیاز به هماهنگی دقیق بین تیم‌ های اجرایی.
• محدودیت دسترسی: خاکبرداری در طبقات زیرین از طریق شفت‌ ها.
• هزینه اولیه بالا: نیاز به تجهیزات پیشرفته و مطالعات ژئوتکنیکی دقیق.
• نیاز به دقت بالا: در نصب ستون‌ ها و اتصالات.

کاربرد های انواع روش‌ های گود برداری به روش تاپ دان

انواع روش‌ های گودبرداری به روش تاپ دان در پروژه‌ های زیر کاربرد دارند:

• برج‌ های بلند با طبقات زیرزمینی (مانند برج میلاد تهران).
• ایستگاه‌ های مترو و تونل‌ ها (مانند متروی تهران).
• پارکینگ‌ های زیرزمینی و مجتمع‌ های تجاری (مانند ایران‌ مال).
• پروژه‌ های با خاک سست یا سطح آب زیرزمینی بالا (مانند پروژه‌ های ساحلی).

مقایسه سازه‌ های بتنی و فولادی در روش تاپ دان

ویژگی	سازه بتنی	سازه فولادی
وزن سازه	سنگین‌ تر	سبک‌ تر
سرعت اجرا	کندتر (نیاز به زمان گیرش بتن)	سریع‌ تر (نصب با جرثقیل)
هزینه مصالح	ارزان‌ تر	گران‌ تر
مقاومت در برابر خاک	بالا (مناسب برای گود های عمیق)	متوسط (نیاز به طراحی دقیق)
انعطاف‌پذیری	کمتر	بیشتر
کاربرد	برج‌ های بلند، مترو	مجتمع‌ های تجاری، پروژه‌ های سریع

انواع روش‌ های گود برداری و اجرای سازه بتنی یا فولادی به روش تاپ دان در ساختمان‌ سازی، تکنیک‌ های پیشرفته‌ ای هستند که امکان اجرای پروژه‌ های پیچیده را با ایمنی و کارایی بالا فراهم می‌ کنند. این روش‌ ها با کاهش زمان پروژه، افزایش پایداری، و مدیریت بهینه محدودیت‌ های فضایی، به‌ ویژه در مناطق شهری پرتراکم، کاربرد گسترده‌ ای دارند. با رعایت اصول طراحی، انجام مطالعات ژئوتکنیکی دقیق، و اجرای مرحله‌ ای، می‌ توان پروژه‌ های تاپ دان را با موفقیت به اتمام رساند. انتخاب بین سازه‌ های بتنی یا فولادی بستگی به شرایط پروژه، بودجه، و زمان‌ بندی دارد.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

پیرامون شرکت مجری ساختمان دارای پایه یک نظام مهندسی ساختمان بیشتر بدانید>>>

نحوه اجرای سازه تاپ دان در ساختمان‌ سازی، راهنمای جامع و قدم به قدم

نحوه اجرای سازه تاپ دان در ساختمان‌ سازی به مجموعه‌ ای از تکنیک‌ های پیشرفته اشاره دارد که در آن‌ ها ساخت سازه از طبقات بالایی آغاز شده و به طور همزمان با گود برداری به سمت طبقات زیرین پیش می‌ رود. برخلاف روش سنتی پایین به بالا، این روش امکان اجرای همزمان روسازه و زیر سازه را فراهم می‌ کند و به‌ ویژه در پروژه‌ های شهری با محدودیت‌ های فضایی و گود برداری‌ های عمیق کاربرد گسترده‌ ای دارد. این راهنمای جامع، فرآیند اجرای سازه تاپ دان را از مطالعات اولیه تا تکمیل پروژه به صورت قدم به قدم توضیح می‌ دهد و برای مهندسان عمران، طراحان سازه، و دانشجویان مهندسی طراحی شده است تا اطلاعات دقیق و کاربردی ارائه دهد.

روش تاپ دان در ساختمان چیست؟

روش تاپ دان یک رویکرد نوین در مهندسی عمران است که ساخت سازه را از سطح زمین یا طبقات بالایی آغاز کرده و با گودبرداری همزمان به سمت طبقات زیرین پیش می‌ رود. این روش به دلیل کاهش زمان پروژه، افزایش ایمنی در گود برداری‌ های عمیق، و مدیریت بهینه محدودیت‌ های فضایی، به یکی از تکنیک‌ های کلیدی در پروژه‌ های پیچیده تبدیل شده است.

اهمیت نحوه اجرای سازه تاپ دان در ساخت ساختمان

اجرای سازه تاپ دان در ساختمان‌ سازی برای پروژه‌ های پیچیده مانند برج‌ های بلند، ایستگاه‌ های مترو، پارکینگ‌ های زیرزمینی، و مجتمع‌ های تجاری-اداری بسیار مهم است. این روش امکان کاهش اثرات زیست‌ محیطی، افزایش پایداری سازه‌ های مجاور، و بهینه‌ سازی زمان و هزینه را فراهم می‌ کند. اجرای صحیح این روش نیازمند برنامه‌ ریزی دقیق، هماهنگی بین تیم‌ های اجرایی، و استفاده از ابزار های پیشرفته پایش است.

مراحل قدم به قدم اجرای سازه تاپ دان در ساختمان‌ سازی

اجرای سازه تاپ دان شامل مراحل متعددی است که از مطالعات اولیه تا تکمیل پروژه را در بر می‌ گیرد. در ادامه، این مراحل به طور مفصل و قدم به قدم توضیح داده می‌ شوند:

1. مطالعات اولیه و ژئوتکنیکی

اولین قدم در نحوه اجرای سازه تاپ دان، انجام مطالعات ژئوتکنیکی دقیق برای شناخت ویژگی‌ های خاک و شرایط محیطی پروژه است.

فعالیت‌ها:

• آزمایش‌ های صحرایی: انجام آزمایش‌ های استاندارد نفوذ (SPT)، آزمایش مخروطی (CPT)، و آزمایش‌ های برجا مانند برش برجا برای تعیین پارامتر های خاک.
• آزمایش‌ های آزمایشگاهی: انجام آزمایش‌ های سه‌ محوری، فشاری تک‌ محوری، و تعیین چسبندگی و زاویه اصطکاک داخلی خاک.
• بررسی هیدرولوژیکی: ارزیابی سطح آب زیرزمینی و جریان‌ های زیر سطحی با استفاده از پیزومترها.
• تهیه گزارش ژئوتکنیکی: ارائه گزارش با جزئیات پارامتر های خاک مانند مدول الاستیسیته (E)، چسبندگی (c)، زاویه اصطکاک داخلی (φ)، و وزن مخصوص (γ).

نکات کلیدی:

• استفاده از نرم‌ افزار های ژئوتکنیکی مانند پلکسیس (Plaxis) برای مدل‌ سازی اولیه خاک.
• بررسی تأثیر سازه‌ های مجاور و بارهای سربار محیطی.
• رعایت استاندارد های بین‌المللی مانند Eurocode 7 و آیین‌ نامه‌ های ملی (مبحث هفتم مقررات ملی ساختمان ایران).

مثال:

در پروژه برج میلاد تهران، مطالعات ژئوتکنیکی نشان داد که خاک محل از نوع رس با ظرفیت باربری پایین است، که نیاز به دیوار های دیافراگمی عمیق را الزامی کرد.

2. طراحی سازه و پایدار سازی گود

پس از مطالعات ژئوتکنیکی، طراحی سازه و سیستم پایدارسازی گود انجام می‌ شود. این مرحله شامل طراحی دیوار های حائل، ستون‌ ها، و دال‌ ها است.

فعالیت‌ ها :

• طراحی دیوار های حائل: انتخاب دیوارهای دیافراگمی (ضخامت 60 تا 120 سانتی‌ متر) یا شمع‌ های بتنی/فولادی (قطر 80 تا 150 سانتی‌ متر) بر اساس شرایط خاک.
• طراحی ستون‌ ها: انتخاب ستون‌ های بتنی (با بتن C30 یا بالاتر) یا ستون‌ های فولادی (پروفیل H یا باکس).
• طراحی دال‌ ها: طراحی دال‌ های بتنی (ضخامت 30 تا 50 سانتی‌ متر) یا سقف‌ های عرشه فولادی با ورق‌ های گالوانیزه.
• پایدارسازی موقت: استفاده از مهار های متقابل، انکراژ، یا نیلینگ برای پایداری بیشتر.

نکات کلیدی :

• استفاده از نرم‌ افزار های تخصصی مانند پلکسیس برای مدل‌ سازی اندرکنش خاک و سازه.
• رعایت آیین‌نامه‌ های طراحی مانند ACI 318 برای سازه‌ های بتنی و AISC 360 برای سازه‌ های فولادی.
• محاسبه تغییرشکل‌ های مجاز دیوار ها و خاک (معمولاً کمتر از 0.5% ارتفاع گود).

مثال:

پروژه ایران‌ مال تهران از دیوار های دیافراگمی با عمق 30 متر برای پایدار سازی گود استفاده کرد.

3. نصب دیوار های حائل

نصب دیوار های حائل برای اطمینان از پایداری گود در حین خاکبر داری انجام می‌ شود.

فعالیت‌ ها :

• دیوار های دیافراگمی: ساخت دیوار ها با استفاده از دوغاب بنتونیت یا گیره‌ های مکانیکی، با عمق 20 تا 40 متر و ضخامت 60 تا 120 سانتی‌ متر.
• شمع‌ ها: نصب شمع‌ های بتنی یا فولادی با استفاده از تکنیک‌ های حفاری یا کوبش شمع.
• انکراژ/نیلینگ: اجرای مهار های خاک یا انکر های تزریقی برای پشتیبانی جانبی.

نکات کلیدی:

• اطمینان از تراز دقیق و عمق مناسب برای جلوگیری از نشست یا ریزش.
• استفاده از مصالح با کیفیت بالا (مانند بتن C30، میلگرد AIII).
• نظارت بر نصب با استفاده از اینکلینو متر ها برای تشخیص انحرافات.

مثال:

خط 7 متروی تهران از دیوار های دیافراگمی برای پایدار سازی گودبرداری‌ های عمیق در مناطق شهری استفاده کرد.

4. نصب ستون‌ های اصلی

ستون‌ های اصلی برای پشتیبانی از روسازه نصب می‌ شوند.

فعالیت‌ ها:

• حفاری چاه‌ ها: حفر چاه‌ های عمیق (قطر 1 تا 2 متر، عمق 20 تا 40 متر) با استفاده از دکل‌ های حفاری چرخشی.
• ستون‌ های بتنی: بتن‌ ریزی با بتن C30 یا بالاتر و میلگرد های
• ستون‌ های فولادی: نصب پروفیل‌ های H یا باکس با اتصالات پیچی یا جوشی.
• شمع‌ های پیش‌ ساخته: استفاده از شمع‌ های بتنی پیش‌ ساخته برای سرعت بیشتر.

نکات کلیدی:

• اطمینان از شاقولی و تراز بودن ستون‌ ها با مشخصات طراحی.
• استفاده از مصالح با مقاومت بالا برای تحمل بارهای خاک و سازه.
• بررسی عمق و یکپارچگی شمع‌ ها با آزمایش‌ های غیر مخرب.

مثال:

مجتمع تجاری پالادیوم تهران از ستون‌ های فولادی برای نصب سریع در گود برداری تاپ دان استفاده کرد.

5. گود برداری مرحله‌ ای

گود برداری به صورت مرحله‌ ای انجام می‌ شود تا پایداری حفظ شود.

فعالیت‌ ها:

• عمق گود برداری: برداشتن خاک در لایه‌ های 2 تا 4 متری با استفاده از بیل مکانیکی، لودر، و کامیون.
• نظارت بر پایداری: پایش مداوم پایداری دیوارها با اینکلینومترها و کرنش‌سنج‌ها.
• حمل خاک: انتقال خاک حفاری‌ شده با سیستم‌ های نوار نقاله یا کامیون.

نکات کلیدی:

• محدود کردن عمق گود برداری در هر مرحله برای جلوگیری از ناپایداری خاک.
• استفاده از مهار های موقت در صورت نیاز.
• اطمینان از زهکشی مناسب برای مدیریت آب زیرزمینی.

مثال:

ایستگاه متروی میدان ولیعصر تهران از گودبرداری مرحله‌ ای برای مدیریت ایمن خاکبرداری عمیق استفاده کرد.

روش تاپ دان چیست؟ شرکت فریدان اولین طراح و مجری تاپ دان در ایران با بیش از 30 سال تجربه توضیح می دهد. تلفن تماس : 09909709030

6. اجرای دال‌ ها و سقف‌ ها

دال‌ های بتنی یا سقف‌ های عرشه فولادی به عنوان مهار موقت و کف‌ های دائمی ساخته می‌ شوند.

فعالیت‌ ها:

• دال‌ های بتنی: بتن‌ ریزی دال‌ های 30 تا 50 سانتی‌ متری با میلگرد های
• سقف‌ های عرشه فولادی: نصب ورق‌ های گالوانیزه با بتن‌ ریزی روی آن‌ ها.
• قالب‌ بندی و شمع‌ بندی: استفاده از قالب‌ بندی موقت و شمع‌ بندی برای دال‌ های بتنی.

نکات کلیدی:

• اطمینان از زمان مناسب عمل‌ آوری بتن (7 تا 28 روز بسته به نوع مخلوط).
• بررسی تراز و کیفیت جوشکاری در سقف‌ های عرشه فولادی.
• انجام آزمایش‌ های بارگذاری برای تأیید ظرفیت دال‌ ها.

مثال:

پروژه مجتمع تجاری ایران‌ مال واقع در منطقه 22 تهران از دال‌های بتنی به عنوان مهار موقت و کف‌ های دائمی طبقات زیرزمینی استفاده کرد.

7. پایش و کنترل

یک سیستم پایش قوی برای اطمینان از پایداری خاک و سازه اجرا می‌ شود.

فعالیت‌ ها:

• نصب ابزارها: نصب اینکلینو مترها، کرنش‌ سنج‌ ها، و پیزومتر ها برای پایش تغییرشکل‌ ها و فشار ها.
• تحلیل داده‌ ها: ثبت و تحلیل تغییر شکل‌ های افقی و قائم.
• گزارش‌ گیری بلادرنگ: استفاده از سیستم‌ های خودکار برای جمع‌ آوری داده‌ ها.

نکات کلیدی:

• حفظ تغییر شکل‌ ها در حد مجاز (معمولاً کمتر از 0.5% عمق گود).
• تنظیم گود برداری یا مهار ها در صورت مشاهده ناهنجاری‌ ها.
• رعایت استاندارد های ایمنی برای حفاظت از کارگران و سازه‌ های مجاور.

مثال:

مجتمع تجاری اداری آرتمیس در تهران از اینکلینو مترها برای پایش حرکات دیوار های دیافراگمی استفاده کرد.

8. اجرای روسازه

ساخت روسازه همزمان با گود برداری ادامه می‌ یابد.

فعالیت‌ ها:

• ساخت طبقات بالایی: اجرای طبقات با قاب‌ های بتنی یا فولادی.
• انتقال بار: انتقال بارهای روسازه به ستون‌ ها و دیوار های حائل.
• هماهنگی: هماهنگی بین فعالیت‌ های روسازه و زیرسازه برای جلوگیری از تداخل.

نکات کلیدی:

• اطمینان از تراز بودن اجزای روسازه و زیرسازه.
• استفاده از بتن با مقاومت زودهنگام برای تسریع چرخه ساخت.
• انجام بازرسی‌ های منظم برای تأیید یکپارچگی سازه.

مثال:

برج میلاد تهران طبقات روسازه را همزمان با گودبرداری طبقات زیرین اجرا کرد و زمان پروژه را کاهش داد.

9. عایق‌ بندی و زهکشی

اجرای سیستم‌ های عایق‌ بندی و زهکشی برای حفاظت از زیرسازه انجام می‌ شود.

فعالیت‌ ها:

• نصب غشاهای عایق: استفاده از غشا های بنتونیتی یا پلیمری برای دیوارها و دال‌ ها.
• سیستم‌ های زهکشی: نصب لوله‌ های سوراخ‌ دار و پمپ‌ های تخلیه برای مدیریت آب زیرزمینی.
• پشت‌ بند خاکی: پر کردن پشت دیوار های حائل با خاک دانه‌ ای کنترل‌ شده.

نکات کلیدی:

• اطمینان از پیوستگی غشاها و عدم وجود پارگی.
• طراحی سیستم زهکشی برای حداکثر جریان آب زیرزمینی.
• استفاده از خاک دانه‌ ای با تراکم مناسب.

مثال:

خط 7 متروی تهران از غشا های پلیمری و زهکش‌ های محیطی برای مدیریت سطح بالای آب زیرزمینی استفاده کرد.

10. یکپا رچه‌ سازی نهایی و تکمیل

تمامی اجزای سازه یکپارچه شده و پروژه با کارهای تکمیلی به اتمام می‌ رسد.

فعالیت‌ ها:

• اتصالات سازه‌ ای: تکمیل اتصالات بین ستون‌ ها، دال‌ ها، و رو سازه.
• کارهای تکمیلی: نصب تأسیسات، نازک‌ کاری، و روکش‌ های نما.
• تحویل پروژه: انجام بازرسی‌ های نهایی و تحویل به کارفرما.

نکات کلیدی:

• تأیید مطابقت تمامی اتصالات با مشخصات طراحی.
• اطمینان از انطباق نازک‌ کاری با الزامات معماری.
• انجام آزمایش‌ های بارگذاری و کنترل کیفیت قبل از بهره‌ برداری.

مثال:

پروژه ایران‌ مال تهران با یکپارچه‌ سازی موفق زیر سازه و رو سازه، یک مجتمع تجاری چند منظوره را تکمیل کرد.

مزایا و معایب نحوه اجرای سازه تاپ دان

مزایا:

• کاهش زمان پروژه: اجرای همزمان روسازه و زیر سازه.
• افزایش ایمنی: کاهش ریسک ریزش دیواره‌ های گود.
• صرفه‌ جویی در هزینه: حذف مهار های موقت.
• مناسب برای مناطق شهری: کاهش اختلال در ترافیک و محیط اطراف.
• انعطاف‌ پذیری در طراحی: پشتیبانی از سازه‌ های بتنی و فولادی.

معایب:

• پیچیدگی اجرایی: نیاز به هماهنگی دقیق بین تیم‌ ها.
• محدودیت دسترسی: گود برداری در طبقات زیرین از طریق شفت‌ ها.
• هزینه اولیه بالا: نیاز به تجهیزات پیشرفته و مطالعات ژئوتکنیکی.
• نیاز به دقت بالا: در نصب ستون‌ ها و اتصالات.

کاربرد های نحوه اجرای سازه تاپ دان

روش تاپ دان در پروژه‌ های زیر کاربرد دارد:

• انواع ساختمان ها،برج‌ های بلند با طبقات زیرزمینی (مانند برج میلاد تهران).
• ایستگاه‌ های مترو و تونل‌ ها (مانند متروی تهران).
• پارکینگ‌ های زیرزمینی و مجتمع‌ های تجاری (مانند ایران‌ مال).
• پروژه‌ های با خاک سست یا سطح آب زیرزمینی بالا (مانند پروژه‌ های ساحلی).

مقایسه سازه‌ های بتنی و فولادی در روش تاپ دان

ویژگی	سازه بتنی	سازه فولادی
وزن	سنگین‌ تر	سبک‌ تر
سرعت اجرا	کند تر (نیاز به زمان عمل‌ آوری بتن)	سریع‌ تر (نصب با جرثقیل)
هزینه مصالح	ارزان‌ تر	گران‌ تر
مقاومت در برابر خاک	بالا (مناسب برای گود های عمیق)	متوسط (نیاز به طراحی دقیق)
انعطاف‌پذیری	کمتر	بیشتر
کاربرد	برج‌ های بلند، مترو	مجتمع‌ های تجاری، پروژه‌ های سریع

نحوه اجرای سازه تاپ دان در ساختمان‌ سازی یک تکنیک پیشرفته است که امکان ساخت پروژه‌ های پیچیده را با ایمنی و کارایی بالا فراهم می‌ کند. با دنبال کردن فرآیند ساختارمند از مطالعات ژئوتکنیکی تا یکپارچه‌ سازی نهایی، می‌ توان زمان پروژه را کاهش داد، ایمنی را افزایش داد، و محدودیت‌ های فضایی را بهینه کرد. انتخاب بین سازه‌ های بتنی یا فولادی به شرایط پروژه، بودجه، و زمان‌ بندی بستگی دارد. با برنامه‌ ریزی دقیق، اجرای دقیق، و پایش پیشرفته، پروژه‌ های تاپ دان می‌ توانند با موفقیت به اتمام برسند.

پیرامون سقف وافل و کاربردهای آن در پروژه های تاپدان بیشتر بدانید>>>
