در یک پروژه بتن آرمه، فونداسیون جایی نیست که بتوان ضعف اجرا را بعداً با یک اصلاح ساده جبران کرد. زمانی که بتن ریزی پی تمام می شود، بخش بزرگی از شبکه آرماتور برای همیشه درون بتن قرار می گیرد و هر خطا در جانمایی، فاصله گذاری، مهار، وصله، کاور یا تثبیت میلگردها به بخشی از سازه تبدیل می شود. به همین دلیل، آرماتوربندی فونداسیون گسترده و آرماتوربندی کف ساختمان باید به عنوان یک عملیات مهندسی کنترل شده دیده شوند، نه صرفاً مرحله ای برای چیدن و بستن میلگرد.

در پروژه های بزرگ، تفاوت میان یک فونداسیون منظم و یک شبکه آرماتور پرخطا معمولاً قبل از ورود اولین میلگرد به کف کارگاه شکل می گیرد. تیم حرفه ای ابتدا نقشه های سازه، دیتیل ها، مقاطع، جدول خم و برش، محل ستون ها و دیوارها، بازشوها، چاله آسانسور، آرماتورهای انتظار، نواحی تقویتی و تداخل های احتمالی را بررسی می کند. سپس اجرای شبکه را بر مبنای یک توالی مشخص پیش می برد.

این موضوع در آرماتوربندی فونداسیون گسترده اهمیت بیشتری دارد. در یک رادیه بزرگ، هزاران متر میلگرد در دو یا چند تراز قرار می گیرند و خرک ها، میلگردهای تقویتی، انتظارها و نواحی متراکم اطراف ستون ها شبکه ای سه بعدی ایجاد می کنند. یک اشتباه کوچک در تراز شبکه پایین یا ارتفاع خرک ها، در ادامه روی شبکه فوقانی، انتظار ستون و حتی عملیات بتن ریزی اثر می گذارد.

از طرف دیگر، نحوه آرماتوربندی کف برای فونداسیون نواری با رادیه یکسان نیست. مسیر انتقال نیرو، هندسه پی، آرایش میلگردهای اصلی، نحوه تقویت محل تقاطع نوارها و جزئیات انتظار ستون ها باید براساس نقشه همان سیستم اجرا شود. بنابراین نسخه واحدی برای همه پی ها وجود ندارد.

در این مقاله از شرکت فریدان ، آرماتوربندی کف ساختمان را از دید اجرایی و مدیریتی بررسی می کنیم؛ از آماده سازی بستر و خواندن نقشه تا شبکه پایین و بالا، خرک، وصله، مهار، انتظارها، کنترل پیش از بتن ریزی و تفاوت فونداسیون گسترده با نواری. هدف این است که شما به عنوان مدیر پروژه، سازنده، سرپرست کارگاه یا کارفرما دقیقاً بدانید در کف پروژه چه چیزی باید کنترل شود و چرا.

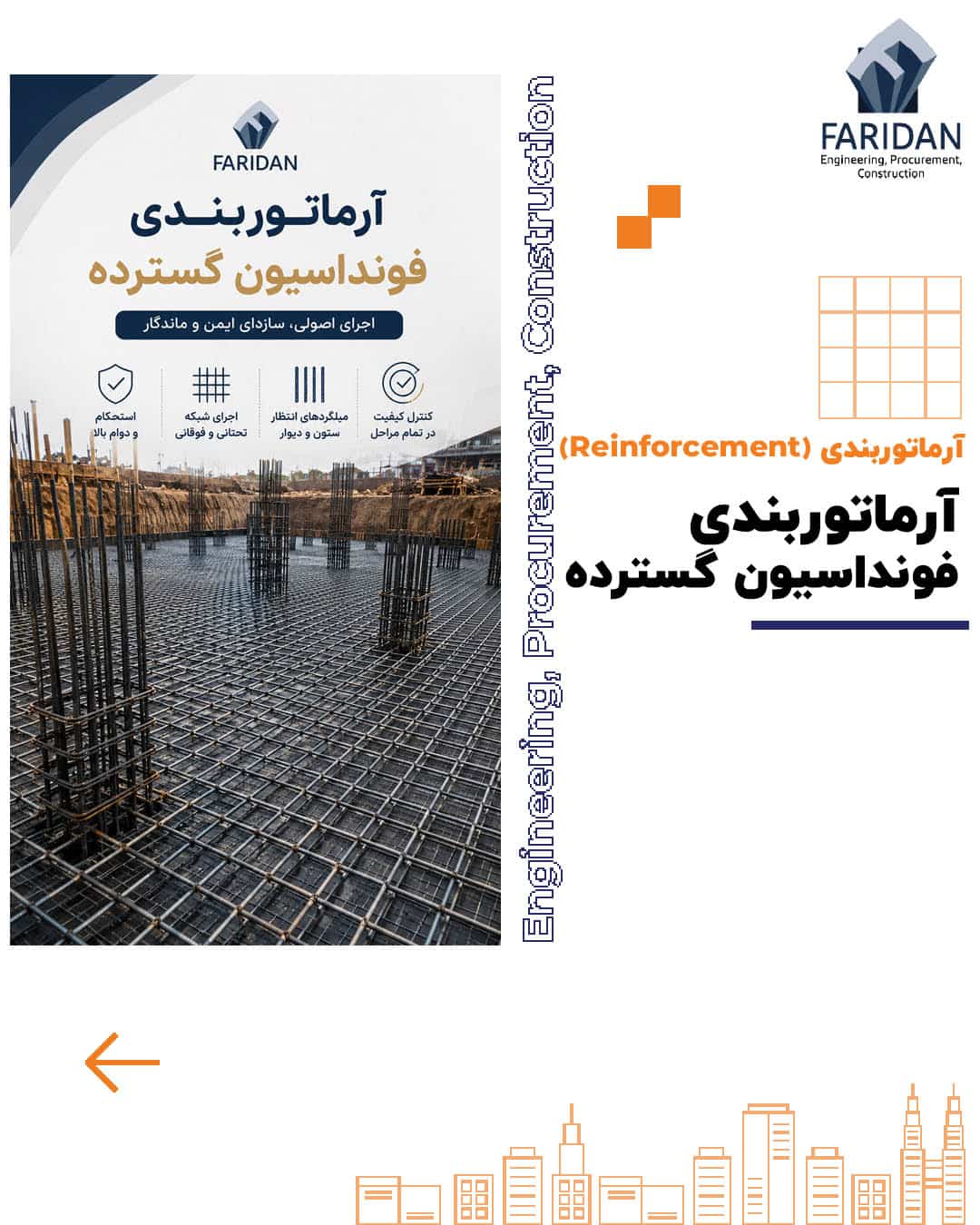

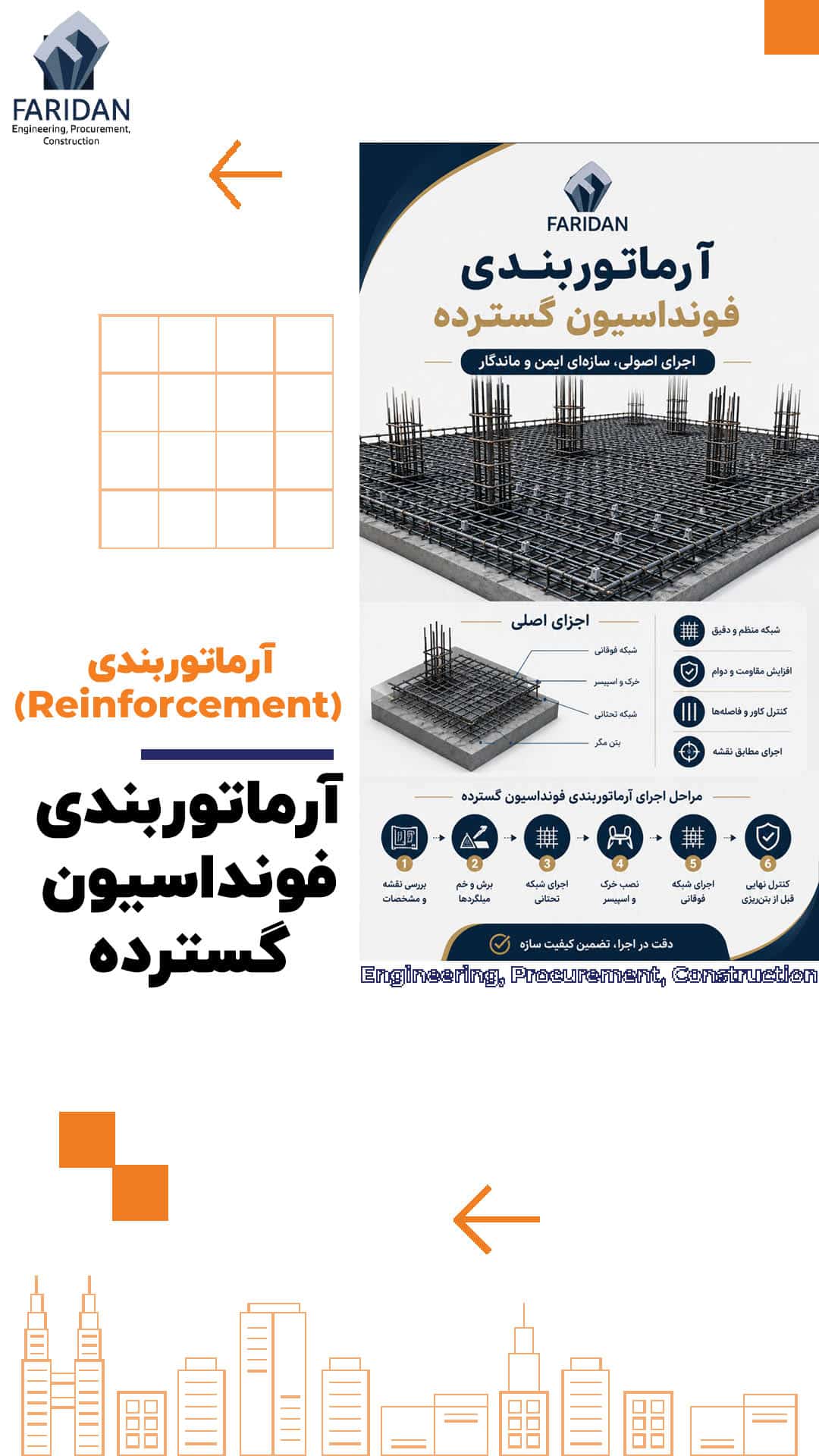

آرماتوربندی فونداسیون گسترده چیست؟

فونداسیون گسترده یا رادیه، سطح وسیعی از زیر ساختمان را به صورت یکپارچه درگیر انتقال بار به زمین می کند. در چنین سیستمی، آرماتوربندی فونداسیون گسترده معمولاً از شبکه های آرماتور در نواحی پایین و بالا، تقویت های موضعی، آرماتورهای انتظار، خرک ها و اجزای نگهدارنده تشکیل می شود.

اما تعریف اجرایی آن از این هم مهم تر است. شما در رادیه فقط با یک «شبکه کف» روبه رو نیستید. با یک مجموعه سه بعدی از میلگردها مواجه هستید که باید در موقعیت طراحی شده باقی بمانند تا بتن تمام فضاهای لازم را پر کند و پوشش، فاصله آزاد و محل آرماتورها حفظ شود. سه موضوع در اجرای رادیه تعیین کننده اند:

• مختصات افقی: میلگرد باید در محل صحیح پلان قرار گیرد.
• تراز قائم: شبکه پایین و بالا باید ارتفاع صحیح داشته باشند.
• پایداری حین بتن ریزی: شبکه نباید زیر وزن کارگران، تجهیزات و عملیات بتن ریزی از موقعیت خود خارج شود.

به همین علت، کنترل آرماتوربندی فونداسیون گسترده فقط با شمردن میلگردها تمام نمی شود.

تجربه اجرایی از یک ساختمان بلندمرتبه

در یک ساختمان دارای شش طبقه زیرزمین و نه طبقه روی زمین، رادیه ای با تراکم زیاد آرماتور در زیر هسته مرکزی اجرا شد. کنترل اولیه فقط روی قطر و تعداد میلگردها متمرکز بود، اما بازبینی تراز شبکه فوقانی نشان داد ارتفاع بخشی از خرک ها یکنواخت نیست. تیم اجرایی پیش از بتن ریزی خرک ها را اصلاح و شبکه بالا را دوباره تراز کرد. این اصلاح قبل از بتن ریزی انجام شد؛ یعنی زمانی که هنوز هزینه اصلاح محدود بود. همین تجربه نشان می دهد کنترل هندسه شبکه به اندازه کنترل تعداد میلگردها اهمیت دارد.

انواع فونداسیون گسترده و تأثیر آن بر نحوه آرماتوربندی

فونداسیون گسترده همیشه به صورت یک دال تخت و یکنواخت اجرا نمی شود. نوع سیستم رادیه، هندسه سازه، توزیع بار ستون ها، شرایط خاک و تصمیم های طراحی باعث می شوند شکل فونداسیون و در نتیجه جزئیات آرماتوربندی فونداسیون گسترده از پروژه ای به پروژه دیگر تغییر کند. مدیر پروژه باید این تفاوت را از همان مرحله نقشه خوانی بشناسد؛ زیرا اجرای یک الگوی یکسان برای تمام رادیه ها، یکی از خطاهای جدی کارگاهی است. رایج ترین شکل های فونداسیون گسترده را می توان به چند گروه تقسیم کرد:

نوع آرماتوربندی فونداسیون گسترده	ویژگی مهم در آرماتوربندی
رادیه با ضخامت یکنواخت	تمرکز بر شبکه های پایین و بالا و تقویت های موضعی
رادیه با نواحی ضخیم شده	تغییر تراز شبکه و تراکم بیشتر آرماتور در نواحی خاص
رادیه دارای تیر یا کلاف تقویتی	تداخل شبکه دال با آرماتور تیرهای فونداسیون
رادیه متکی بر شمع	تراکم شدیدتر آرماتور در اطراف سرشمع ها
رادیه دارای چاله و اختلاف تراز	تغییر هندسه شبکه در اطراف چاله ها و پله های فونداسیون

در یک رادیه ساده با ضخامت تقریباً یکنواخت، اجرای آرماتوربندی کف ساختمان عمدتاً حول شبکه تحتانی، شبکه فوقانی، تقویت های موضعی و میلگردهای انتظار سازمان دهی می شود. اما وقتی ضخامت فونداسیون در زیر هسته یا ستون های سنگین افزایش پیدا می کند، تراز شبکه ها تغییر می کند و تیم اجرایی باید محل شکست یا تغییر ارتفاع آرماتورها را دقیقاً از روی مقاطع اجرا کند.

در رادیه های تیر دار، مسئله مهم تر می شود. آرماتورهای تیر فونداسیون با شبکه عمومی رادیه درگیر می شوند و اگر ترتیب نصب از قبل مشخص نباشد، تراکم میلگرد باعث دشواری در قرار دادن میلگردهای طولی، خاموت ها و شبکه اصلی کف می شود. در چنین شرایطی نحوه آرماتوربندی کف باید براساس توالی اجرایی مشخص شود، نه براساس راحتی لحظه ای گروه آرماتوربند.

در یک پروژه ساختمانی با چند طبقه زیرزمین، رادیه در محدوده هسته مرکزی ضخامت بیشتری نسبت به سایر قسمت ها داشت. تیم اجرایی در مرحله نخست شبکه فوقانی را با تراز عمومی رادیه ادامه داده بود، اما کنترل مقطع نشان داد شبکه در محدوده هسته باید در ارتفاع متفاوتی قرار گیرد. اجرای همان قسمت متوقف شد، خرک ها براساس تراز صحیح اصلاح شدند و شبکه فوقانی مطابق دیتیل جدید تکمیل شد. این اصلاح پیش از بتن ریزی مانع انتقال یک خطای هندسی به کل ناحیه هسته شد.

بنابراین در آرماتوربندی فونداسیون گسترده اولین سؤال نباید این باشد که «چند تن میلگرد داریم؟» سؤال درست این است که «با چه نوع رادیه ای روبه رو هستیم و شبکه آرماتور آن در هر ناحیه چه هندسه ای دارد؟» پاسخ به همین سؤال، کیفیت اجرای آرماتوربندی کف ساختمان را از همان ابتدا تعیین می کند.

تفاوت آرماتوربندی فونداسیون گسترده و فونداسیون نواری

مدیر پروژه نباید این دو سیستم را فقط بر اساس مقدار میلگرد مقایسه کند. هندسه و رفتار سازه ای آنها متفاوت است و همین تفاوت، روش اجرا را تغییر می دهد.

موضوع	فونداسیون گسترده	فونداسیون نواری
گستره اجرا	سطح وسیع و یکپارچه	نوارهای پی در مسیرهای مشخص
شبکه بندی	معمولاً گسترده و چندناحیه ای	متمرکز در امتداد نوارها
تراکم موضعی	اطراف ستون، دیوار و هسته زیاد است	در تقاطع ها و محل ستون ها افزایش می یابد
کنترل تراز	شبکه های پایین و بالا بسیار مهم اند	تراز میلگردهای طولی و عرضی اهمیت دارد
خرک و نگهدارنده	در رادیه های ضخیم بسیار تعیین کننده	بسته به دیتیل و ابعاد پی
برنامه بتن ریزی	نیازمند توجه ویژه به دسترسی بتن	وابسته به هندسه نوارها و شناژها

بنابراین نحوه آرماتوربندی کف باید از نقشه و دیتیل همان پروژه استخراج شود. تبدیل یک دیتیل رایج به دستور عمومی کارگاهی، زمینه خطای اجرایی را ایجاد می کند.

نقش شرایط خاک و گزارش ژئوتکنیک در آرماتوربندی فونداسیون گسترده

پیش از انتخاب سیستم پی، نتایج آزمایش ژئوتکنیک ساختمان اطلاعات ضروری درباره مشخصات لایه های خاک، شرایط آب زیرزمینی و پارامترهای موردنیاز طراحی را در اختیار تیم مهندسی قرار می دهد و مبنای مهمی برای تصمیم گیری درباره فونداسیون پروژه ایجاد می کند.

انتخاب نوع فونداسیون قبل از رسیدن تیم آرماتوربندی به کارگاه انجام می شود و یکی از داده های اصلی این تصمیم، اطلاعات حاصل از مطالعات ژئوتکنیک است. ظرفیت باربری خاک، لایه بندی زمین، مقدار و الگوی نشست، سطح آب زیرزمینی و ویژگی های مکانیکی خاک در فرآیند طراحی بررسی می شوند و نتیجه این بررسی ها بر نوع، ابعاد و رفتار فونداسیون اثر می گذارد.

نکته مهم این است که تیم اجرای آرماتوربندی فونداسیون گسترده نباید براساس مشاهده شرایط خاک، تعداد یا قطر میلگردها را تغییر دهد. گزارش ژئوتکنیک ورودی طراحی است؛ طراح سازه نتایج آن را همراه با بارهای ساختمان و سایر پارامترهای طراحی بررسی می کند و مشخصات فونداسیون را در نقشه های مصوب ارائه می دهد. وظیفه تیم اجرا، تبدیل دقیق همان طراحی به سازه واقعی است. برای مثال، گزارش ژئوتکنیک اطلاعاتی از این جنس در اختیار تیم طراحی قرار می دهد:

• ظرفیت باربری مجاز یا پارامترهای مقاومتی خاک؛
• رفتار نشست و احتمال نشست نامتقارن؛
• وضعیت لایه های ضعیف یا متراکم؛
• سطح آب زیرزمینی؛
• شرایط خاص خاک که بر طراحی پی اثر می گذارند.

این داده ها در نهایت روی تصمیماتی مانند انتخاب فونداسیون نواری یا گسترده، ضخامت رادیه، ضرورت استفاده از شمع و جزئیات طراحی سازه اثر می گذارند. بنابراین میان گزارش خاک و آرماتوربندی کف ساختمان یک رابطه غیرمستقیم اما بسیار مهم وجود دارد: مطالعات زمین روی طراحی اثر می گذارند و طراحی، آرایش آرماتور را تعیین می کند.

در یک ساختمان بلندمرتبه دارای چند طبقه زیرزمین، شرایط زمین و بارهای زیاد سازه باعث شده بود سیستم فونداسیون گسترده برای پروژه طراحی شود. در بخش هایی از رادیه، تراکم آرماتور نسبت به سایر نواحی بیشتر بود و ضخامت فونداسیون نیز تغییر می کرد. تیم اجرایی ابتدا هر Zone را جداگانه براساس نقشه های سازه بررسی کرد و سپس نحوه آرماتوربندی کف برای شبکه های پایین، خرک ها و شبکه بالا تنظیم شد. نتیجه این برنامه ریزی، کاهش تداخل میان شبکه عمومی رادیه و تقویت های نواحی سنگین بود.

از دید مدیر پروژه، اهمیت این موضوع در هماهنگی میان رشته هاست. گزارش ژئوتکنیک، طراحی سازه، نقشه فونداسیون و اجرای آرماتوربندی فونداسیون گسترده چهار مرحله جدا از هم نیستند؛ بخشی از یک زنجیره تصمیم گیری هستند. هرچه اطلاعات این زنجیره دقیق تر منتقل شود، احتمال اصلاحات دیرهنگام در کف کارگاه کمتر می شود.

بنابراین هنگام کنترل آرماتوربندی کف ساختمان لازم نیست آرماتوربند گزارش ژئوتکنیک را به یک دستور طراحی جدید تبدیل کند؛ اما مدیر پروژه باید مطمئن باشد که آخرین طراحی مبتنی بر اطلاعات معتبر پروژه، مبنای اجرای شبکه فونداسیون قرار گرفته است.

آرماتوربندی فونداسیون نواری

آرماتوربندی فونداسیون نواری در ساختمان هایی که بار ستون ها یا دیوارها از طریق نوارهای پی به زمین منتقل می شود، بر مبنای مسیرهای مشخص فونداسیون انجام می گیرد. در این سیستم باید میلگردهای طولی، آرماتورهای عرضی، تقویت های محل تقاطع و میلگردهای انتظار دقیقاً مطابق نقشه سازه اجرا شوند.

اشتباه مهم در آرماتوربندی فونداسیون نواری این است که تیم اجرا تمام نوارها را مشابه یکدیگر تلقی کند. عرض، ضخامت، بارگذاری، محل ستون ها و تقاطع نوارها تغییر می کنند و نقشه می تواند برای قسمت های مختلف آرایش متفاوتی تعیین کرده باشد. در اجرای حرفه ای این موارد کنترل می شوند:

• محور و عرض نوار فونداسیون؛
• تعداد و قطر میلگردهای طولی؛
• آرماتورهای عرضی و تقویتی؛
• طول و محل وصله ها؛
• مهار انتهایی؛
• تقاطع دو نوار؛
• انتظار ستون یا دیوار؛
• کاور بتن؛
• تراز میلگردها نسبت به کف؛
• تداخل با چاله ها، پدستال ها و اجزای مدفون.

نمونه اجرایی یک ساختمان مسکونی

در یک ساختمان بتن آرمه چندطبقه، هنگام کنترل آرماتوربندی فونداسیون نواری مشخص شد تیم اجرا میلگردهای یک تقاطع را همانند قسمت مستقیم نوار چیده است. دیتیل سازه در محل تقاطع تقویت متفاوتی نشان می داد. سرپرست کارگاه پیش از ادامه کار، آرایش را با نقشه تطبیق داد و میلگردهای تقویتی اجرا شدند.

نکته مدیریتی روشن است: محل تقاطع نوارها را باید به عنوان یک ناحیه مستقل کنترل کرد، نه ادامه ساده دو نوار.

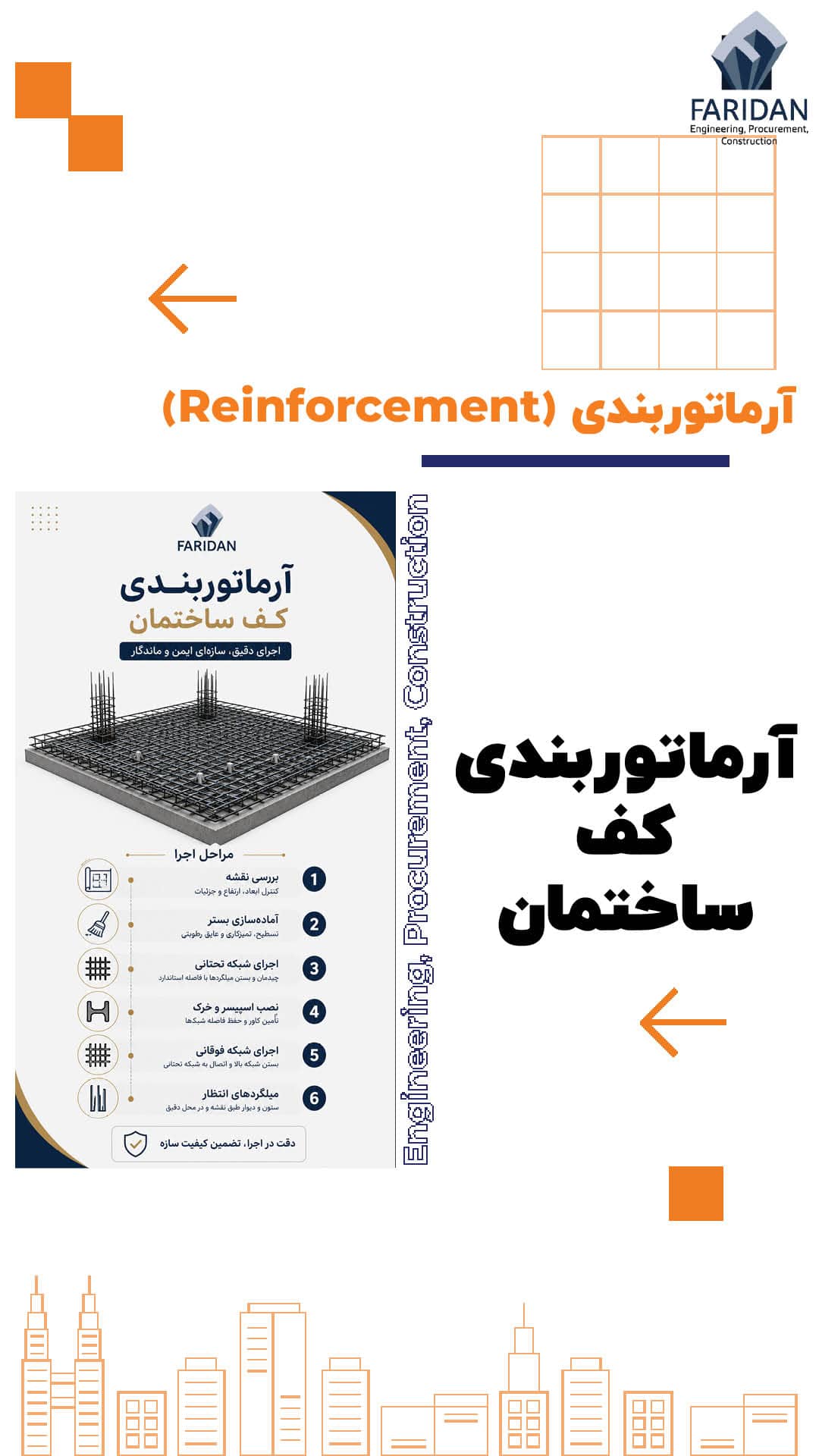

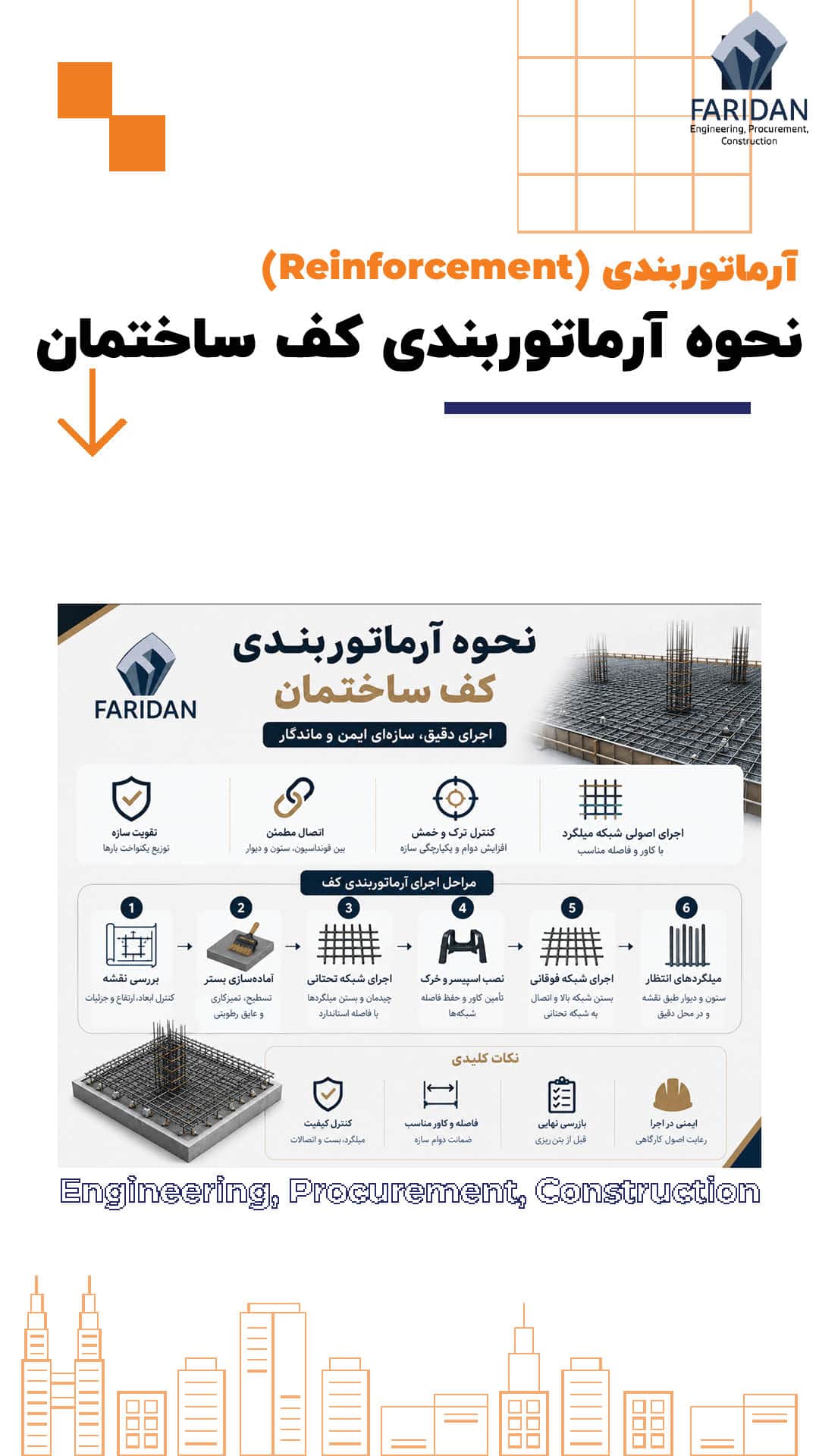

نحوه آرماتوربندی کف

نحوه آرماتوربندی کف از آماده سازی بستر شروع می شود، نه از زمانی که آرماتوربند اولین شاخه میلگرد را روی زمین قرار می دهد. اگر تراز بستر، بتن مگر، محوربندی یا محل اجزای مدفون درست نباشد، شبکه میلگرد روی یک مبنای نادرست ساخته می شود. توالی اجرایی را می توان به این شکل خلاصه کرد:

1. بررسی آخرین نسخه نقشه های سازه؛
2. کنترل بستر و بتن مگر؛
3. پیاده سازی محورها و حدود فونداسیون؛
4. مشخص کردن چاله ها، پدستال ها و بازشوها؛
5. آماده سازی میلگردها طبق برنامه برش و خم؛
6. نصب اسپیسرهای مناسب؛
7. اجرای شبکه تحتانی؛
8. اجرای تقویت های موضعی؛
9. نصب خرک ها و نگهدارنده ها؛
10. اجرای شبکه فوقانی؛
11. نصب انتظار ستون و دیوار؛
12. کنترل وصله، مهار و کاور؛
13. بررسی تداخل با تأسیسات و قطعات مدفون؛
14. بازرسی نهایی؛
15. تحویل برای بتن ریزی.

این توالی در پروژه های پیچیده بر اساس نقشه و برنامه اجرایی تغییر می کند، اما اصل آن ثابت است: آرماتوربندی کف ساختمان باید مرحله به مرحله کنترل شود. اجرای صحیح آرماتوربندی فونداسیون به کنترل هم زمان نقشه، شبکه های میلگرد، وصله و مهار، کاور، آرماتورهای انتظار و جزئیات تقویتی وابسته است و هر یک از این موارد باید پیش از بتن ریزی کنترل شوند.

مرحله اول؛ نقشه را قبل از میلگرد بخوانید : در پروژه ای که هزاران کیلوگرم میلگرد در فونداسیون مصرف می شود، شروع اجرا بدون شناخت کامل نقشه یعنی انتقال مسئله از دفتر فنی به کف کارگاه. پیش از شروع آرماتوربندی فونداسیون گسترده، حداقل این مدارک باید با یکدیگر تطبیق داده شوند:

• پلان فونداسیون؛
• مقاطع؛
• دیتیل های تیپ و اختصاصی؛
• پلان ستون ها و دیوارهای سازه ای؛
• جزئیات چاله آسانسور؛
• جدول خم و برش در صورت وجود؛
• آخرین اصلاحیه های نقشه؛
• نقشه قطعات مدفون مرتبط؛
• نقشه های هماهنگی تأسیسات در نقاط مؤثر.

یک اتفاق واقعی در پروژه ای با رادیه ضخیم

در یک پروژه تجاری، شبکه پایین براساس پلان اجرا شده بود اما بخشی از تقویت های موضعی که در مقطع اختصاصی هسته نشان داده شده بود، در مرحله اول دیده نشد. کنترل مشترک دفتر فنی و سرپرست آرماتوربندی این مغایرت را پیش از اجرای شبکه فوقانی آشکار کرد. اصلاح در همان مرحله انجام شد. اگر شبکه فوقانی کامل شده بود، دسترسی به ناحیه پایین بسیار دشوارتر و اصلاح پرهزینه تر می شد.

کنترل کیفیت میلگرد قبل از آرماتوربندی کف ساختمان

کیفیت آرماتوربندی کف ساختمان قبل از شروع بستن شبکه تعیین می شود. اگر میلگردی که وارد پروژه شده با مشخصات فنی، گرید، قطر یا الزامات کنترل کیفیت پروژه تطابق نداشته باشد، اجرای مرتب آن نیز مشکل مصالح را برطرف نمی کند. به همین دلیل پذیرش میلگرد ورودی باید بخشی رسمی از فرآیند نحوه آرماتوربندی کف باشد.

اولین کنترل، تطبیق مصالح تحویلی با اسناد خرید و مشخصات پروژه است. قطرها، نوع میلگرد، مقدار تحویل شده و مدارک مرتبط باید بررسی شوند تا فولاد نامرتبط با نقشه وارد چرخه برش و خم نشود. در پروژه های بزرگ بهتر است میلگردهای تأییدنشده تا پایان فرآیند کنترل از مصالح آماده مصرف تفکیک شوند. کنترل ورودی را می توان در چند مرحله خلاصه کرد:

کنترل	هدف
تطبیق قطر و نوع میلگرد	جلوگیری از مصرف میلگرد اشتباه
بررسی مدارک محصول	کنترل انطباق با مشخصات پروژه
کنترل ظاهری	شناسایی آسیب یا آلودگی نامناسب
تفکیک و کدگذاری	جلوگیری از اختلاط قطرها و گریدها
نمونه برداری و آزمون در صورت الزام	تأیید مشخصات مکانیکی و فنی
ثبت وضعیت پذیرش	ردیابی مصالح مصرف شده

در پروژه هایی که برنامه کنترل کیفیت، نمونه برداری یا آزمایش مصالح را الزام می کند، این فرآیند باید قبل از مصرف میلگرد انجام شود. مشخصات آزمون، تعداد نمونه ها و معیار پذیرش باید براساس مدارک فنی و الزامات مربوط همان پروژه تعیین شوند؛ استفاده از یک عدد ثابت برای همه پروژه ها رویکرد حرفه ای نیست.

شرایط سطح میلگرد نیز باید کنترل شود. وجود گل، روغن یا مواد مزاحمی که پیوستگی مناسب فولاد و بتن را مختل می کنند، باید قبل از استفاده برطرف شود. هدف، رسیدن به سطحی است که شرایط لازم برای اجرای صحیح سازه بتن آرمه را حفظ کند.

در یک ساختمان با فونداسیون گسترده و حجم بالای فولاد، چند محموله میلگرد طی مراحل مختلف وارد پروژه می شدند. در ابتدا محل دپوی قطرهای مشابه به اندازه کافی تفکیک نشده بود و همین موضوع زمان برداشت مصالح را افزایش داده بود. تیم کنترل کیفیت و انبار پس از ورود هر محموله، میلگردها را براساس قطر و وضعیت تأیید تفکیک کرد و برای هر گروه محل مشخصی تعیین شد. در ادامه، تیم برش فقط از محموله های تأییدشده برداشت کرد و احتمال ورود میلگرد اشتباه به آرماتوربندی فونداسیون گسترده کاهش یافت.

این فرآیند یک مزیت مدیریتی دیگر هم دارد: وقتی میلگرد از مرحله ورود تا محل مصرف قابل ردیابی باشد، اختلاف میان موجودی انبار، مقدار برش خورده و مقدار مصرف شده بهتر کنترل می شود. این موضوع به ویژه در آرماتوربندی فونداسیون گسترده که حجم فولاد بالا است، مستقیماً بر کنترل هزینه و پرت اثر می گذارد.

پس پیش از آنکه تیم اجرایی درباره نحوه آرماتوربندی کف تصمیم بگیرد، باید مطمئن شوید مصالحی که قرار است به شبکه تبدیل شوند، مراحل کنترل و پذیرش پروژه را طی کرده اند. یک شبکه آرماتور باکیفیت از میلگرد تأییدشده، نقشه صحیح و اجرای دقیق ساخته می شود؛ حذف هرکدام از این سه پایه، کنترل کیفیت را ناقص می کند.

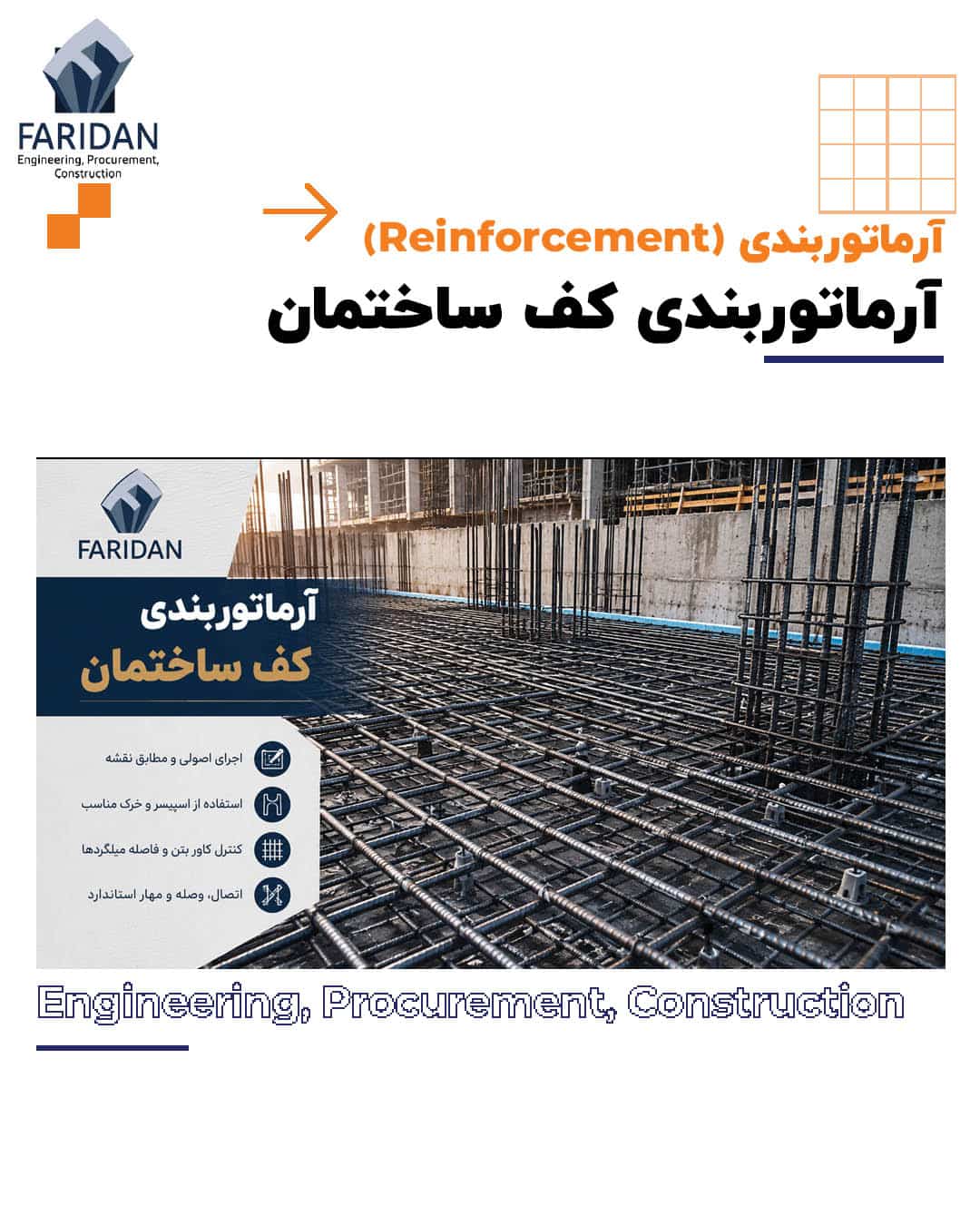

آماده سازی بستر برای آرماتوربندی کف ساختمان

کیفیت آرماتوربندی کف ساختمان به بستری وابسته است که شبکه روی آن شکل می گیرد. بستر نامنظم، آلوده یا خارج از تراز، کنترل کاور و ارتفاع شبکه را دشوار می کند. پیش از ورود شبکه اصلی باید موارد زیر بررسی شوند:

1. تراز کف: تراز نهایی بتن مگر باید با نقشه و نقاط مبنا مطابقت داشته باشد.
2. تمیزی سطح: خاک، گل، نخاله و مواد مزاحم نباید در محل باقی بمانند.
3. محورها: محل ستون ها، دیوارها، پدستال ها و مرزهای اصلی باید قابل تشخیص باشد.
4. آب: تجمع آب در کف گود باید پیش از ادامه عملیات مدیریت شود.
5. اجزای مدفون: هر قطعه ای که طبق نقشه باید قبل از بتن ریزی در فونداسیون قرار گیرد، باید در برنامه هماهنگی وارد شود.

این مرحله ساده به نظر می رسد، اما در عمل یکی از نقاط جدی کنترل است.

شبکه تحتانی در آرماتوربندی فونداسیون گسترده

شبکه تحتانی نخستین لایه اصلی در بسیاری از رادیه هاست. اجرای صحیح آن پایه هندسی لایه های بعدی را تشکیل می دهد. در آرماتوربندی فونداسیون گسترده باید جهت میلگردها، قطر، فاصله، ترتیب قرارگیری و تقویت های محلی طبق نقشه کنترل شوند. عبارت هایی مانند «شبکه پایین» نباید تیم اجرا را به این تصور برسانند که تمام سطح رادیه آرایش یکنواخت دارد. در بسیاری از طرح ها، نواحی مختلف آرماتورگذاری متفاوت دارند. اطراف ستون ها، دیوارهای برشی، هسته، لبه ها، چاله ها یا نقاط دارای تمرکز نیرو، جزئیات مخصوص خود را دارند.

چهار کنترل اصلی شبکه پایین

• فاصله واقعی میلگردها؛
• محل شروع و پایان میلگردهای تقویتی؛
• موقعیت وصله ها؛
• پوشش بتن در زیر و کناره ها.

مدیر پروژه باید از تیم کنترل بخواهد این موارد را پیش از پوشیده شدن شبکه پایین توسط لایه های بعدی بررسی کند.

کاور بتن؛ چند سانتی متر که سرنوشت دوام را تغییر می دهد

کاور بتن فقط فاصله ظاهری میلگرد از سطح نیست. پوشش بتن بخشی از سیستم دوام، حفاظت در برابر عوامل محیطی و عملکرد مناسب عضو است. مقدار آن باید مطابق نقشه، مشخصات پروژه و الزامات آیین نامه ای تعیین شود. در نحوه آرماتوربندی کف، اسپیسر وظیفه حفظ این فاصله را بر عهده دارد. انتخاب اسپیسر نامتناسب، فاصله گذاری ضعیف یا شکستن اسپیسر زیر بار شبکه، تراز آرماتور را تغییر می دهد. در فونداسیون های سنگین، وزن شبکه بسیار زیاد است. بنابراین نوع و تعداد نگهدارنده ها باید متناسب با بار واقعی شبکه انتخاب شوند.

تجربه یک فونداسیون با شبکه متراکم

در یک ساختمان اداری، کنترل قبل از نصب شبکه فوقانی نشان داد بخشی از اسپیسرهای شبکه پایین تحت بار موضعی جابه جا شده اند. تیم اجرا قبل از ادامه کار، نقاط نگهداری را اصلاح کرد. اگر این موضوع بعد از تکمیل شبکه بالا کشف می شد، دسترسی به کف بسیار محدودتر بود.

خرک در آرماتوربندی فونداسیون گسترده؛ عضو فرعی با نقش حیاتی

در یک رادیه ضخیم، شبکه فوقانی باید در ارتفاع مشخص باقی بماند. خرک یا سیستم نگهدارنده شبکه بالا این وظیفه اجرایی را بر عهده دارد. اشتباه رایج این است که خرک صرفاً به عنوان «میلگردی برای نگه داشتن شبکه» دیده شود. در حالی که خرک باید بتواند شبکه را در مراحل نصب و بتن ریزی پایدار نگه دارد. کنترل خرک شامل این موارد است:

• ارتفاع؛
• آرایش و فاصله؛
• پایداری جانبی؛
• محل تکیه گاه؛
• هماهنگی با شبکه پایین؛
• عدم ایجاد اختلال در کاور؛
• توان نگهداری شبکه در حین اجرا.

تعداد، قطر و آرایش خرک یک عدد عمومی و ثابت برای تمام پروژه ها نیست و باید براساس نقشه اجرایی یا طراحی و روش مورد تأیید پروژه تعیین شود.

شبکه فوقانی و کنترل تراز در آرماتوربندی کف ساختمان

پس از آماده شدن شبکه پایین و سیستم نگهدارنده، اجرای شبکه فوقانی آغاز می شود. در این مرحله تراکم کار بالا می رود و دسترسی به قسمت های پایین کاهش پیدا می کند. بنابراین قبل از بستن کامل شبکه بالا، تیم کنترل باید مطمئن شود:

• شبکه پایین تحویل شده است؛
• تقویت های پایین تکمیل شده اند؛
• خرک ها پایدارند؛
• قطعات مدفون فراموش نشده اند؛
• مسیرهای ضروری هماهنگ شده اند.

در آرماتوربندی کف ساختمان، شبکه فوقانی نباید صرفاً «روی خرک قرار گیرد». تراز آن باید اندازه گیری و کنترل شود.

سناریوی اجرایی از یک رادیه وسیع

در یک پروژه چندبلوکی، گروه اجرایی شبکه فوقانی را از چند جبهه پیش می برد. اختلاف جزئی در ارتفاع خرک های دو جبهه هنگام اتصال شبکه ها آشکار شد. تیم نقشه برداری ترازها را کنترل کرد و پیش از تکمیل شبکه، ارتفاع اصلاح شد. این تجربه یک اصل مدیریتی را نشان داد: در فونداسیون های وسیع، کنترل موضعی کافی نیست؛ شبکه باید نسبت به تراز مرجع پروژه کنترل شود.

وصله میلگرد در آرماتوربندی فونداسیون گسترده

طول محدود شاخه های میلگرد باعث می شود وصله در بسیاری از فونداسیون ها اجتناب ناپذیر باشد. اما وصله فقط روی هم قرار دادن دو میلگرد نیست. طول، محل و آرایش وصله باید با نقشه و الزامات طراحی هماهنگ باشد. تجمع تعداد زیادی وصله در یک مقطع، بدون مجوز نقشه یا طراح، انتخاب اجرایی قابل قبولی نیست. در کنترل وصله به این موارد توجه کنید:

• طول وصله؛
• محل وصله؛
• درصد میلگردهای وصله شده در ناحیه؛
• فاصله آزاد میلگردها؛
• تراکم ایجادشده برای عبور بتن؛
• جزئیات میلگردهای با قطر متفاوت؛
• الزامات ویژه نقشه و مشخصات فنی.

استانداردهایی نظیر ACI 318 نیز ضوابط مشخصی برای توسعه و وصله آرماتورها ارائه می کنند؛ در ایران نیز نقشه مصوب و ضوابط مبحث نهم مقررات ملی ساختمان مبنای اصلی کنترل پروژه هستند.

چرا محل وصله از طول وصله کم اهمیت تر نیست؟

گاهی تیم اجرا طول همپوشانی را رعایت می کند اما تمام وصله ها را در ناحیه ای نامناسب متمرکز می کند. این همان جایی است که اجرای ظاهراً مرتب از اجرای مهندسی جدا می شود. در آرماتوربندی فونداسیون گسترده، محل قطع و ادامه میلگرد تابع رفتار سازه ای و دیتیل طراحی است. تصمیم خودسرانه برای کاهش پرت یا ساده کردن برش، نباید آرایش طراحی شده را تغییر دهد.

نمونه اجرایی

در یک فونداسیون بزرگ، تیم برش برای استفاده بهینه از شاخه ها پیشنهاد انتقال محل بخشی از وصله ها را مطرح کرد. دفتر فنی قبل از اجرا موضوع را با نقشه و الزامات طراحی بررسی کرد و فقط تغییرات مورد تأیید وارد برنامه برش شدند. نتیجه مهم است: بهینه سازی مصرف فولاد باید زیرمجموعه طراحی باشد، نه جایگزین آن.

میلگردهای انتظار ستون در آرماتوربندی کف ساختمان

انتظار ستون یا دیوار یکی از حساس ترین نقاط اتصال فونداسیون به سازه بالاست. خطای چند سانتی متری در محل یک انتظار، در مرحله اجرای ستون به مسئله ای بزرگ تبدیل می شود. کنترل دقیق میلگردهای انتظار اهمیت ویژه ای دارد، زیرا موقعیت، طول مهاری و شاقولی این میلگردها مستقیماً بر ادامه آرماتوربندی ستون در تراز بالاتر اثر می گذارد و اصلاح خطای آنها پس از بتن ریزی فونداسیون بسیار دشوارتر است. در کنترل انتظارها باید این موارد بررسی شوند:

• مختصات محور؛
• فاصله میلگردهای طولی؛
• ارتفاع بیرون زدگی؛
• طول مهاری در فونداسیون؛
• شاقولی؛
• تثبیت در برابر جابه جایی؛
• هماهنگی با شبکه رادیه؛
• آرایش خاموت یا نگهدارنده طبق دیتیل.

در نحوه آرماتوربندی کف، بهتر است انتظارها فقط با متر دستی نسبت به لبه فونداسیون کنترل نشوند. در پروژه های بزرگ، کنترل نسبت به محورهای مبنا و نقشه برداری دقت بسیار بیشتری ایجاد می کند.

ناحیه ستون ها؛ جایی که تراکم میلگرد به مسئله اجرایی تبدیل می شود

اطراف ستون ها و دیوارهای اصلی معمولاً از متراکم ترین نقاط آرماتوربندی فونداسیون گسترده هستند. شبکه عمومی، میلگردهای تقویتی، انتظارها و گاهی اجزای دیگر در فضای محدودی به یکدیگر می رسند. در این نواحی سه سؤال باید پاسخ روشن داشته باشند:

1. آیا تمام میلگردهای طراحی شده در محل صحیح قرار گرفته اند؟
2. آیا فاصله آزاد لازم برای بتن ریزی حفظ شده است؟
3. آیا ویبره و تراکم بتن عملاً امکان پذیر است؟

افزودن میلگرد بدون کنترل فضای بتن، کیفیت ایجاد نمی کند. سازه بتن آرمه به عملکرد مشترک فولاد و بتن وابسته است. فونداسیون نخستین بخش از زنجیره اجرایی آرماتوربندی اسکلت بتنی است و دقت در محل انتظارها، محورها و اتصال اعضای قائم در این مرحله، مبنای اجرای صحیح ستون ها و دیوارهای سازه ای در طبقات بعدی را شکل می دهد.

آرماتوربندی کف ساختمان در اطراف چاله آسانسور و بازشوها

بازشوها شبکه پیوسته آرماتور را قطع می کنند و به همین دلیل معمولاً دیتیل های تقویتی خاص دارند. چاله آسانسور نیز هندسه و تراز فونداسیون را تغییر می دهد و باید جداگانه کنترل شود. در محدوده چاله آسانسور، تغییر تراز کف، دیواره ها، میلگردهای انتظار و تقویت های اطراف بازشو باعث می شود آرماتوربندی چاله آسانسور به صورت یک ناحیه مستقل و دقیقاً براساس دیتیل های سازه کنترل شود. در اطراف بازشوها موارد زیر اهمیت دارند:

• میلگردهای قطع شده؛
• آرماتورهای جایگزین و تقویتی؛
• طول مهاری؛
• گوشه های بازشو؛
• تغییر تراز شبکه؛
• دیواره چاله؛
• میلگردهای انتظار؛
• قطعات مدفون مرتبط.

تجربه اجرایی در یک ساختمان چندطبقه

در یک پروژه، ابعاد بازشوی تأسیساتی در آخرین نقشه هماهنگی تغییر کرده بود، اما تیم آرماتوربندی نسخه قبلی را در اختیار داشت. کنترل قبل از بتن ریزی اختلاف را آشکار کرد و شبکه اطراف بازشو طبق نقشه مصوب اصلاح شد. مدیریت نسخه نقشه در آرماتوربندی کف ساختمان یک موضوع اداری نیست؛ یک کنترل اجرایی مستقیم است.

نحوه آرماتوربندی کف در گوشه ها، لبه ها و تغییر ضخامت ها

تمام سطح فونداسیون رفتار و هندسه یکسان ندارد. گوشه ها، لبه ها، پله های فونداسیون و نواحی تغییر ضخامت نیازمند توجه ویژه هستند. در این نقاط، میلگردها ممکن است:

• تغییر تراز دهند؛
• خم شوند؛
• قطع یا ادامه پیدا کنند؛
• با تقویت های اضافی همراه شوند؛
• به ناحیه دیگری مهار شوند.

تیم اجرا باید این نقاط را پیش از رسیدن عملیات به محل شناسایی کند. حل دیتیل در لحظه اجرا، احتمال تصمیم های کارگاهی بدون پشتوانه طراحی را افزایش می دهد.

خم میلگرد؛ شکل هندسی را از روی نقشه اجرا کنید

خم کاری میلگرد باید براساس شکل، ابعاد و الزامات مشخص شده انجام شود. خم تند و خودسرانه یا اصلاح مکرر میلگرد در محل، روش حرفه ای نیست. برای کنترل خم ها باید به این موارد توجه شود:

• قطر میلگرد؛
• شکل خم؛
• ابعاد قطعه؛
• طول مستقیم قبل و بعد از خم؛
• شعاع یا قطر خم مطابق الزامات؛
• جهت نصب.

در آرماتوربندی فونداسیون گسترده که تعداد قطعات زیاد است، یک اشتباه تکرارشونده در شابلون خم می تواند صدها قطعه نادرست تولید کند. بنابراین کنترل اولین نمونه قبل از تولید انبوه اهمیت زیادی دارد.

سیم آرماتوربندی؛ هدف تثبیت است، نه مصرف بیشتر

وظیفه سیم، تثبیت آرایش میلگردها در زمان اجراست. شبکه باید به اندازه ای پایدار باشد که جابه جایی کارگران و عملیات بعدی آن را از موقعیت طراحی خارج نکند. اما بستن بیش از حد همه تقاطع ها بدون منطق اجرایی نیز بهره وری را کاهش می دهد. الگوی بستن باید متناسب با نوع شبکه، پایداری مورد نیاز و روش اجرایی پروژه تعیین شود. در نقاط حساس مانند:

• تقویت های موضعی؛
• انتظارها؛
• لبه ها؛
• شبکه فوقانی؛
• محل های پرتردد؛ کنترل تثبیت اهمیت بیشتری پیدا می کند.

فاصله آزاد میلگردها؛ موضوعی که بتن ریزی را تعیین می کند

در شبکه های پرتراکم، فقط جای میلگرد مهم نیست؛ فضای بین میلگردها نیز اهمیت دارد. بتن باید بتواند از میان شبکه عبور کند و اطراف میلگرد را به درستی پر کند. تراکم غیرقابل کنترل آرماتور زمینه ایجاد مشکلات اجرایی در بتن ریزی را فراهم می کند. به همین دلیل فاصله میلگردها باید هم با نقشه و هم با الزامات آیین نامه ای سازگار باشد. اگر در محل اتصال، وصله یا انتظار تراکم غیرعادی مشاهده شد، راه حل درست حذف یا جابه جایی خودسرانه میلگرد نیست. موضوع باید پیش از بتن ریزی با تیم فنی و طراح حل شود.

آرماتوربندی فونداسیون گسترده در رادیه های ضخیم

هرچه ضخامت رادیه افزایش پیدا کند، مدیریت آرماتوربندی فونداسیون گسترده پیچیده تر می شود. فاصله عمودی شبکه ها افزایش می یابد، نگهداری شبکه بالا دشوارتر می شود و دسترسی به لایه های میانی محدودتر می شود. در چنین فونداسیون هایی، برنامه اجرا باید قبل از شروع مشخص کند:

موضوع	سؤال مدیریتی
شبکه پایین	چه زمانی کنترل و تحویل می شود؟
خرک ها	چگونه پایدار می شوند؟
تقویت های میانی	چه زمانی نصب می شوند؟
انتظارها	چگونه مختصات آنها کنترل می شود؟
دسترسی	مسیر حرکت نیروها کجاست؟
بتن ریزی	بتن چگونه به نواحی متراکم می رسد؟
بازرسی	چه قسمت هایی قبل از پوشیده شدن تحویل می شوند؟

این نوع برنامه ریزی، نحوه آرماتوربندی کف را از یک فعالیت کارگاهی به یک فرآیند مدیریتی تبدیل می کند.

کنترل پرت میلگرد بدون دستکاری نقشه

مصرف فولاد بخش بزرگی از هزینه فونداسیون را تشکیل می دهد. بنابراین مدیریت پرت اهمیت اقتصادی زیادی دارد. اما کاهش پرت نباید به تغییر خودسرانه طول، وصله یا آرایش میلگرد منجر شود. راهکارهای اصولی عبارت اند از:

• تهیه برنامه برش؛
• گروه بندی قطعات مشابه؛
• استفاده برنامه ریزی شده از باقیمانده شاخه ها؛
• کنترل شابلون خم؛
• تفکیک میلگردها براساس قطر و مارک؛
• جلوگیری از برش زودهنگام قطعاتی که نقشه آنها در حال تغییر است.

تجربه یک رادیه با حجم بالای فولاد

در یک پروژه بزرگ، تیم کارگاه ابتدا قطعات را به ترتیب نیاز روزانه برش می داد. دفتر فنی پس از بررسی الگوی مصرف، قطعات را براساس طول دسته بندی کرد و برنامه برش یکپارچه تری ارائه داد. باقیمانده برخی شاخه ها در قطعات کوتاه تر همان فونداسیون مصرف شدند. این کار بدون تغییر در نقشه، پرت را کاهش داد. تفاوت مدیریت هزینه و کاهش غیراصولی فولاد دقیقاً همین جاست.

کنترل کیفیت آرماتوربندی کف ساختمان پیش از بتن ریزی

بازرسی نهایی نباید اولین بازرسی باشد. اگر تمام کنترل ها به ساعت های قبل از بتن ریزی موکول شوند، اصلاح شبکه متراکم به مسئله ای زمان بر تبدیل می شود. روش بهتر، تحویل مرحله ای است:

• تحویل اول: بستر، محورها و اسپیسرها
• تحویل دوم: شبکه پایین
• تحویل سوم: تقویت های پایین و خرک ها
• تحویل چهارم: شبکه بالا
• تحویل پنجم: انتظارها و قطعات مدفون
• تحویل نهایی: کل شبکه پیش از بتن ریزی

این روش در آرماتوربندی فونداسیون گسترده بسیار مؤثر است، زیرا خطا قبل از پوشیده شدن هر لایه شناسایی می شود.

چک لیست نهایی نحوه آرماتوربندی کف

پیش از صدور مجوز بتن ریزی، حداقل موارد زیر باید کنترل شوند:

• نقشه مورد استفاده آخرین نسخه مصوب باشد.
• قطر میلگردها صحیح باشد.
• تعداد میلگردها با نقشه تطابق داشته باشد.
• فاصله میلگردها کنترل شده باشد.
• شبکه پایین در تراز صحیح قرار داشته باشد.
• شبکه بالا تراز و پایدار باشد.
• خرک ها جابه جا نشوند.
• کاور زیر و کناره ها صحیح باشد.
• تقویت های موضعی اجرا شده باشند.
• وصله ها در محل صحیح قرار داشته باشند.
• طول های مهاری کنترل شده باشند.
• انتظار ستون ها و دیوارها صحیح باشند.
• انتظارها شاقول و تثبیت شده باشند.
• بازشوها و چاله ها مطابق نقشه باشند.
• قطعات مدفون فراموش نشده باشند.
• سیم ها و قطعات زائد از محل بتن ریزی جمع آوری شده باشند.
• شبکه در مسیر حرکت نیروها آسیب ندیده باشد.
• امکان عبور و تراکم بتن در نقاط متراکم بررسی شده باشد.

مبحث نهم مقررات ملی ساختمان و آرماتوربندی فونداسیون

اجرای آرماتوربندی کف ساختمان در ایران باید با نقشه های مصوب، مشخصات فنی پروژه و الزامات مرتبط مقررات ملی ساختمان هماهنگ باشد. مبحث نهم مقررات ملی ساختمان در حوزه سازه های بتن آرمه، مبنای مهمی برای طراحی و اجرای اجزای بتن مسلح است. موضوعاتی مانند:

• الزامات آرماتورها؛
• پوشش بتن؛
• فاصله میلگردها؛
• مهار؛
• وصله؛
• جزئیات اجرایی؛
• دوام؛
• کنترل مصالح و اجرا؛

مستقیماً با کیفیت فونداسیون ارتباط دارند. یک نکته مهم را فراموش نکنید: آیین نامه جای نقشه پروژه را نمی گیرد. آرماتوربند نباید با استناد به یک قاعده عمومی، دیتیل مشخص طراح را تغییر دهد. نقشه مصوب و مدارک فنی پروژه باید مبنای اجرا باشند و هر مغایرت از مسیر فنی حل شود.

جایگاه ACI 318 در کنترل آرماتوربندی فونداسیون گسترده

ACI 318 یکی از مراجع شناخته شده بین المللی در طراحی و الزامات سازه ای بتن است. مفاهیمی مانند توسعه میلگرد، وصله، پوشش، فاصله گذاری و جزئیات آرماتور در این استاندارد اهمیت زیادی دارند. برای پروژه ای که براساس ضوابط ایران طراحی شده، استفاده از مرجع بین المللی نباید به ترکیب انتخابی و سلیقه ای بندهای استانداردهای مختلف منجر شود. مبنای طراحی پروژه باید روشن باشد و تیم اجرا همان مدارک مصوب را دنبال کند.  همچنین استانداردهای مرتبط ASTM برای مشخصات فولاد و آزمایش مصالح در پروژه هایی که این استانداردها در مشخصات فنی آنها ذکر شده اند، اهمیت دارند.

خطاهای پرهزینه در آرماتوربندی فونداسیون گسترده

بخش زیادی از خطاهای جدی از کمبود میلگرد شروع نمی شوند؛ از بی نظمی اطلاعات و کنترل ضعیف شروع می شوند.

• استفاده از نقشه قدیمی : یکی از خطرناک ترین خطاهاست. شبکه کاملاً منظم نیز اگر براساس نقشه منسوخ اجرا شود، اجرای صحیح محسوب نمی شود.
• وصله برای کاهش پرت : تغییر محل وصله فقط برای استفاده از باقیمانده میلگرد، بدون تأیید فنی، تصمیم درستی نیست.
• کنترل نکردن تراز خرک : ارتفاع اشتباه خرک، شبکه بالا را از تراز طراحی خارج می کند.
• اجرای زودهنگام شبکه فوقانی : اگر شبکه پایین هنوز تحویل نشده باشد، بستن شبکه بالا دسترسی به خطاهای پایین را محدود می کند.
• بی توجهی به انتظارها : اصلاح انتظار ستون پس از بتن ریزی بسیار دشوارتر از اصلاح آن قبل از بتن ریزی است.
• نبود هماهنگی با تأسیسات : بازشوی دیرهنگام یا عبور تأسیسات از شبکه اجراشده، دوباره کاری و تصمیم های کارگاهی ایجاد می کند.

تفاوت اجرای سریع با اجرای شتاب زده

سرعت بالا در آرماتوربندی فونداسیون گسترده ارزشمند است، اما سرعت باید نتیجه برنامه ریزی باشد. اجرای شتاب زده فقط کار را زودتر به مرحله اصلاح می رساند. یک تیم سریع و حرفه ای:

• نقشه را قبل از شروع تفکیک می کند؛
• میلگرد را براساس مارک آماده می کند؛
• جبهه های کاری را تعریف می کند؛
• تحویل مرحله ای دارد؛
• مسیر حمل را برنامه ریزی می کند؛
• کنترل را همزمان با اجرا انجام می دهد.

در مقابل، تیم شتاب زده ابتدا حجم زیادی میلگرد می بندد و بعد منتظر می ماند کنترل نهایی مشکلات را پیدا کند.

نقش سرپرست کارگاه در نحوه آرماتوربندی کف

سرپرست پروژه نباید خودش جای آرماتوربند کار کند؛ وظیفه اصلی او ایجاد سیستم کنترل است. برای مدیریت نحوه آرماتوربندی کف باید پاسخ این سؤالات را هر روز بداند:

• کدام ناحیه در حال اجراست؟
• نقشه آن ناحیه چه Revisionی دارد؟
• چه مقدار میلگرد آماده شده است؟
• کدام قسمت تحویل شده؟
• کدام قسمت هنوز قابل پوشاندن نیست؟
• چه RFI یا ابهام فنی باز مانده است؟
• آیا تداخل تأسیساتی وجود دارد؟
• بتن ریزی چه زمانی انجام می شود؟
• چه اصلاحاتی باید پیش از آن بسته شوند؟

آرماتوربندی کف ساختمان و هماهنگی با بتن ریزی

آخرین متر میلگرد پایان آرماتوربندی کف ساختمان نیست. شبکه باید برای بتن ریزی آماده باشد. پیش از بتن ریزی باید مسیر حرکت نیروها، محل استقرار تجهیزات، نقاط ورود بتن و روش دسترسی به نواحی متراکم مشخص شوند. اگر نیروها برای حرکت مجبور باشند مستقیماً روی قسمت های حساس شبکه فشار وارد کنند، احتمال جابه جایی افزایش می یابد. همچنین بتن ریزی نباید شبکه ای را که چند ساعت قبل تحویل شده بدون کنترل رها کند. هنگام بتن ریزی نیز باید وضعیت آرماتورها و انتظارها زیر نظر باشد.

نمونه اجرایی

در یک رادیه بزرگ، تیم کنترل قبل از شروع بتن ریزی نقاط پرتردد را مشخص کرد و مسیر دسترسی اجرایی ایجاد شد. همزمان چند نفر مسئول کنترل انتظارها و شبکه در طول بتن ریزی بودند. این برنامه از جابه جایی های موضعی جلوگیری کرد و تحویل سازه ای منظم تری ایجاد شد.

چگونه کیفیت آرماتوربندی فونداسیون نواری را افزایش دهیم؟

در آرماتوربندی فونداسیون نواری چند اقدام ساده اما مدیریتی، کیفیت را به طور محسوسی افزایش می دهند:

1. محورها را قبل از شبکه تثبیت کنید ؛ اگر محور نوار اشتباه باشد، مرتب ترین شبکه هم در جای اشتباه قرار می گیرد.
2. تقاطع ها را جداگانه کنترل کنید ؛ این نقاط معمولاً دیتیل های متفاوتی دارند.
3. انتظار ستون را با محور کنترل کنید ؛ فاصله از لبه پی به تنهایی معیار کافی نیست.
4. میلگردها را براساس مارک تفکیک کنید ؛ اختلاط میلگردهای مشابه با طول متفاوت، خطای نصب ایجاد می کند.
5. قبل از بتن ریزی، شبکه را دوباره بازدید کنید؛ فعالیت های بعدی می توانند شبکه تحویل شده را جابه جا کنند.

مدیریت آرماتوربندی فونداسیون گسترده در پروژه های بزرگ

در پروژه های بزرگ، پاسخ به این پرسش که پیمانکار ساختمان کیست؟ فقط به شناخت یک مجری محدود نمی شود؛ پیمانکار حرفه ای باید بتواند میان نقشه های مصوب، دفتر فنی، تیم آرماتوربندی، برنامه تأمین مصالح و زمان بندی بتن ریزی هماهنگی اجرایی ایجاد کند. در یک رادیه کوچک، سرپرست می تواند بخش زیادی از شبکه را با بازدید مستقیم کنترل کند. در پروژه بزرگ این روش جواب نمی دهد. حجم کار از ظرفیت کنترل ذهنی یک نفر فراتر می رود. بنابراین فونداسیون باید به Zone تقسیم شود. برای هر Zone می توان وضعیت زیر را ثبت کرد:

Zone	شبکه پایین	خرک	شبکه بالا	انتظارها	کنترل نهایی
A	تأیید	تأیید	در حال اجرا	—	—
B	تأیید	در حال اجرا	—	—	—
C	در حال اصلاح	—	—	—	—

این سیستم ساده مانع از آن می شود که یک بخش بدون تحویل مرحله قبل پوشانده شود.

کیفیت واقعی آرماتوربندی کف ساختمان چگونه سنجیده می شود؟

ظاهر مرتب شبکه معیار خوبی است، اما کافی نیست. کیفیت واقعی آرماتوربندی کف ساختمان از تطابق با طراحی به دست می آید. شبکه باکیفیت باید همزمان این ویژگی ها را داشته باشد:

• درست: مطابق نقشه باشد.
• پایدار: هنگام عملیات جابه جا نشود.
• قابل بتن ریزی: فضای لازم برای بتن حفظ شود.
• قابل کنترل: قبل از پوشیده شدن بازرسی شود.
• قابل ردیابی: مشخص باشد براساس کدام نسخه نقشه اجرا شده است.

این پنج معیار از تعداد گره های سیم مهم ترند.

جمع بندی؛ نحوه اجرای صحیح آرماتوربندی فونداسیون گسترده و نواری

آرماتوربندی فونداسیون گسترده زمانی موفق است که از مرحله نقشه تا بتن ریزی به عنوان یک فرآیند پیوسته مدیریت شود. شبکه پایین، خرک، شبکه بالا، تقویت ها، انتظارها، وصله ها و کاور قطعات جدا از هم نیستند؛ هرکدام موقعیت بخش بعدی را تعیین می کنند. در آرماتوربندی فونداسیون نواری نیز محوربندی، میلگردهای طولی و عرضی، تقاطع نوارها، تقویت های موضعی و انتظار ستون ها باید مطابق دیتیل پروژه اجرا شوند. ساده تر بودن هندسه یک پی نواری به معنای کم اهمیت بودن کنترل آن نیست.

اگر می خواهید نحوه آرماتوربندی کف را در پروژه خود حرفه ای مدیریت کنید، سه اصل را مبنا قرار دهید: نقشه صحیح، اجرای مرحله ای و کنترل قبل از پوشیده شدن. هر خطایی که قبل از بتن ریزی پیدا می کنید یک مسئله اجرایی قابل اصلاح است؛ همان خطا بعد از بتن ریزی به یک مسئله سازه ای و مدیریتی بسیار جدی تر تبدیل می شود.

برای مدیر پروژه، معیار موفقیت این نیست که چند تن میلگرد در روز بسته شده است. معیار واقعی این است که چه مقدار آرماتور مطابق نقشه، در مختصات صحیح، با تراز و کاور درست و با کمترین دوباره کاری برای بتن ریزی تحویل شده است.

سوالات متداول درباره آرماتوربندی فونداسیون گسترده و کف ساختمان

۱. آرماتوربندی فونداسیون گسترده چگونه اجرا می شود؟

آرماتوربندی فونداسیون گسترده با بررسی نقشه و آماده سازی بستر آغاز می شود و سپس شبکه تحتانی، تقویت های موضعی، خرک ها، شبکه فوقانی و میلگردهای انتظار اجرا می شوند. در پایان، کاور، وصله ها، مهارها، تراز و موقعیت شبکه قبل از بتن ریزی کنترل می شوند.

۲. تفاوت آرماتوربندی فونداسیون گسترده با فونداسیون نواری چیست؟

در فونداسیون گسترده، شبکه آرماتور سطح وسیعی از زیر ساختمان را پوشش می دهد و معمولاً کنترل شبکه های پایین و بالا و خرک ها اهمیت زیادی دارد. در آرماتوربندی فونداسیون نواری، میلگردها عمدتاً در امتداد نوارهای پی و تقاطع های آنها سازمان دهی می شوند.

۳. نحوه آرماتوربندی کف از کدام مرحله شروع می شود؟

نحوه آرماتوربندی کف از کنترل نقشه، بستر، بتن مگر، ترازها و محوربندی آغاز می شود. شروع مستقیم چیدمان میلگرد بدون کنترل این موارد، احتمال خطا در کل شبکه را افزایش می دهد.

۴. آیا شبکه پایین و بالای فونداسیون همیشه یکسان هستند؟

خیر. تعداد، قطر، فاصله و محل میلگردهای هر شبکه براساس طراحی تعیین می شود. در آرماتوربندی فونداسیون گسترده حتی آرایش بخش های مختلف یک شبکه نیز می تواند متفاوت باشد.

۵. خرک در آرماتوربندی کف چه کاربردی دارد؟

خرک یا سیستم نگهدارنده برای حفظ موقعیت و تراز شبکه فوقانی استفاده می شود. ابعاد و فاصله آن باید متناسب با نقشه و روش اجرایی پروژه باشد تا شبکه در زمان نصب و بتن ریزی پایدار بماند.

۶. مهم ترین کنترل قبل از بتن ریزی فونداسیون چیست؟

یک کنترل واحد کافی نیست. قطر و تعداد میلگرد، فاصله ها، کاور، تراز شبکه ها، خرک ها، تقویت ها، وصله ها، انتظارها، بازشوها و قطعات مدفون همگی باید پیش از بتن ریزی بررسی شوند.

۷. میلگردهای انتظار ستون چگونه کنترل می شوند؟

مختصات، فاصله، ارتفاع، طول مهاری، شاقولی و تثبیت انتظارها باید با نقشه کنترل شود. در پروژه های بزرگ، کنترل نسبت به محورهای مبنا دقت بیشتری نسبت به اندازه گیری صرف از لبه فونداسیون دارد.

۸. وصله میلگرد فونداسیون را می توان در هر نقطه ای اجرا کرد؟

خیر. محل و طول وصله تابع نقشه و الزامات طراحی و آیین نامه ای است. تغییر محل وصله برای ساده کردن اجرا یا کاهش پرت بدون تأیید فنی، روش صحیحی نیست.

۹. چگونه پرت میلگرد در آرماتوربندی کف ساختمان کاهش پیدا می کند؟

در آرماتوربندی کف ساختمان تهیه برنامه برش و خم، گروه بندی قطعات، کنترل اولین نمونه خم، استفاده برنامه ریزی شده از باقی مانده شاخه ها و جلوگیری از برش زودهنگام، پرت را بدون تغییر نقشه کاهش می دهد.

۱۰. مهم ترین اصل در آرماتوربندی فونداسیون گسترده چیست؟

مهم ترین اصل، اجرای دقیق شبکه براساس آخرین نقشه مصوب و کنترل مرحله ای پیش از پوشیده شدن هر لایه است. در آرماتوربندی فونداسیون گسترده، اصلاح زودهنگام خطا بسیار ساده تر و اقتصادی تر از اصلاح پس از تکمیل شبکه یا بتن ریزی است.
