چاله آسانسور بخشی از ساختمان است که بعد از بتن ریزی، بیشتر جزئیات آن دیگر دیده نمی شود؛ اما هر خطا در اجرا می تواند تا سال ها هزینه، دوباره کاری و دردسر ایجاد کند. به همین دلیل، آرماتوربندی چاله آسانسور فقط بستن چند میلگرد در کف و دیواره یک فضای بتنی نیست. این بخش در پایین ترین تراز سازه قرار می گیرد، با خاک و رطوبت اطراف در ارتباط است و باید هم زمان بارهای طراحی شده، فشارهای جانبی و نیازهای نصب تجهیزات آسانسور را تحمل کند.

برای درک اهمیت این موضوع، ابتدا باید بدانیم آرماتوربندی چیست. آرماتوربندی یعنی اجرای دقیق نقشه های سازه با استفاده از میلگرد؛ به گونه ای که هر میلگرد، قطر، طول، محل قرارگیری، خم، وصله و مهار مشخصی داشته باشد. در چاله آسانسور، این دقت اهمیت بیشتری پیدا می کند؛ زیرا تغییر خودسرانه یا اجرای تجربی می تواند عملکرد سازه و تجهیزات آسانسور را تحت تأثیر قرار دهد.

در ساختمان های دارای زیرزمین، حساسیت اجرای این بخش بیشتر است. چاله آسانسور معمولاً پایین تر از کف پایین ترین طبقه قرار دارد و ممکن است با آب زیرزمینی، فشار خاک و الزامات آب بندی روبه رو شود. بنابراین، کیفیت نحوه آرماتوربندی چاله آسانسور تنها با تعداد میلگردها سنجیده نمی شود؛ کنترل تراز گود، آماده سازی بستر، شبکه کف، دیواره ها، میلگردهای انتظار، کاور بتن، وصله ها، بازشوها و قطعات مدفون نیز باید دقیق و مطابق نقشه انجام شود.

در بسیاری از پروژه ها، چاله آسانسور در نگاه اول بخشی از فونداسیون به نظر می رسد؛ اما تراز کف، جزئیات دیواره و محل برخی قطعات مدفون آن ممکن است با سایر بخش های زیرزمین تفاوت داشته باشد. به همین دلیل، هماهنگی میان تیم سازه، پیمانکار اجرایی و تیم آسانسور پیش از بتن ریزی ضروری است. اجرای اصولی آرماتوربندی چاله آسانسور و توجه به تمام جزئیات نحوه آرماتوربندی چاله آسانسور، از اصلاحات سنگین و پرهزینه در مراحل بعدی جلوگیری می کند.

توجه: جزئیات اجرایی آرماتوربندی چاله آسانسور برای هر پروژه متفاوت است

قطر و فاصله میلگردها، ضخامت کف و دیواره، عمق چاله، محل پلیت ها، تعداد قطعات مدفون و جزئیات پایه ضربه گیرها در همه ساختمان ها یکسان نیست. این موارد باید فقط بر اساس نقشه های مصوب سازه، شرایط ژئوتکنیکی پروژه و شاپ دراوینگ تأییدشده شرکت آسانسور اجرا شوند. استفاده از جزئیات پروژه دیگر یا تغییر خودسرانه آرماتورها، پلیت ها و ترازها می تواند عملکرد سازه و نصب تجهیزات آسانسور را با مشکل روبه رو کند.

چرا آرماتوربندی چاله آسانسور اهمیت ویژه ای دارد؟

آرماتوربندی چاله آسانسور از نظر اجرایی با بسیاری از کف ها و دیواره های معمول ساختمان تفاوت دارد. این عضو در پایین ترین قسمت مسیر حرکت آسانسور قرار می گیرد و شرایط هندسی و اجرایی آن باید با سیستم سازه ای ساختمان و تجهیزات آسانسور هماهنگ باشد. عمق چاله، تراز کف، محل دیواره ها، شرایط رطوبتی و جزئیات تجهیزات همگی بر اجرای سازه اثر می گذارند. از دیدگاه اجرایی، چند ویژگی این بخش را حساس می کند:

• قرارگیری در پایین ترین تراز ساختمان
• ارتباط نزدیک با خاک و شرایط زیرسطحی
• احتمال تماس دیواره یا کف با رطوبت و آب زیرزمینی
• اهمیت بالای ترازهای اجرایی
• وجود اجزای خاص مرتبط با سیستم آسانسور
• حساسیت ابعاد داخلی چاله
• دشواری اصلاح پس از بتن ریزی
• لزوم هماهنگی میان نقشه سازه، معماری و نقشه های آسانسور

استانداردهای بین المللی حوزه آرماتوربندی چاله آسانسور نیز چاله آسانسور را بخشی مهم از فضای ایمنی و عملکرد تجهیزات می دانند و طراحی، ساخت، نصب و بهره برداری آسانسور را در ارتباط با الزامات فضای چاه و چاله بررسی می کنند. برای نمونه، ASME A17.1/CSA B44 Safety Code for Elevators and Escalators چارچوبی شناخته شده برای الزامات ایمنی طراحی، ساخت، نصب، بازرسی و بهره برداری آسانسورها ارائه می دهد.

یک تجربه اجرایی در ساختمان دارای سه طبقه زیرزمین

در این پروژه، تراز کف چاله آسانسور با تراز کف زیرزمین یکسان نبود. گروه اجرایی در ابتدا بخشی از آرماتورها را با الگوی کف مجاور آماده کرده بود، اما کنترل نقشه اختلاف تراز و جزئیات دیواره را آشکار کرد. میلگردهای آماده شده پیش از نصب اصلاح شدند و اجرای کف و دیواره بر اساس جزئیات اختصاصی چاله ادامه یافت. این کنترل، از تخریب و اصلاح بتن پس از اجرا جلوگیری کرد.

پیش از شروع نحوه آرماتوربندی چاله آسانسور چه نقشه هایی باید بررسی شوند؟

بزرگ ترین اشتباه در اجرای آرماتوربندی چاله آسانسور این است که گروه اجرایی کار را با برش میلگرد شروع کند. اجرای حرفه ای از نقشه شروع می شود. پیش از ورود میلگرد به محل، حداقل باید این مدارک بررسی شوند:

مدارک و اطلاعات	دلیل اهمیت در اجرای چاله آسانسور
نقشه های سازه	تعیین ابعاد، ضخامت، قطر و آرایش آرماتورها
جزئیات فونداسیون	مشخص کردن ارتباط کف چاله با پی و سازه زیرین
نقشه های معماری	کنترل ابعاد و ترازهای نهایی
نقشه های آسانسور	هماهنگی با تجهیزات و نیازهای اجرایی
نقشه های اجرایی مدفون	جلوگیری از تداخل با اجزای مکانیکی و برقی
گزارش ژئوتکنیک	شناخت شرایط خاک و آب زیرزمینی
مشخصات فنی پروژه	تعیین الزامات اجرایی و کنترل کیفیت

در ایران، مبحث نهم مقررات ملی ساختمان، موضوعاتی مانند حمل و انبار میلگرد، برش، خم، شرایط سطح میلگرد، جاگذاری و بستن آرماتورها، مهار، وصله، فاصله میلگردها و پوشش بتنی را در ضوابط سازه های بتن آرمه مورد توجه قرار می دهد.

نمونه ای از یک پروژه اجرایی

در یک ساختمان اداری هشت طبقه، نقشه سازه چاله آسانسور آماده اجرا بود، اما تیم کارگاه نسخه جدید نقشه آسانسور را دریافت نکرده بود. پیش از بتن ریزی، مسئول پروژه اختلافی در محل یکی از اجزای پیش بینی شده تشخیص داد. عملیات متوقف شد، نقشه ها هماهنگ شدند و موقعیت اجزا پیش از بتن ریزی اصلاح گردید. این توقف کوتاه، از اصلاحات پیچیده در فضای محدود چاله جلوگیری کرد.

بررسی گود و بستر؛ اجرای آرماتوربندی چاله آسانسور از میلگرد شروع نمی شود

پیش از آنکه اولین میلگرد برای آرماتوربندی چاله آسانسور در کف چاله قرار بگیرد، محل باید از نظر تراز، ابعاد، وضعیت بستر و شرایط زمین کنترل شود. در ساختمان هایی که چاله آسانسور پایین تر از تراز زیرزمین اجرا می شود، عملیات گودبرداری و آماده سازی این قسمت باید با نقشه های سازه ای و اطلاعات ژئوتکنیکی هماهنگ باشد.

سطحی که از نظر ظاهری صاف به نظر می رسد، لزوماً یک بستر تأییدشده برای اجرای سازه نیست. خاک دستی، لایه های نامناسب، وجود آب، سستی موضعی یا اختلاف تراز، باید پیش از اجرای آرماتور تعیین تکلیف شوند. پیش از شروع کار، این موارد را کنترل کنید:

• ابعاد واقعی گود یا محل چاله
• تراز کف اجرا
• کیفیت بستر
• وضعیت آب و رطوبت
• محورهای اجرایی
• محل دیواره های چاله
• ارتباط با فونداسیون مجاور
• وجود لایه های موردنیاز طبق نقشه
• آماده بودن سطح برای اجرای بتن مگر یا لایه تعیین شده

بتن مگر و نقش آن در نحوه آرماتوربندی چاله آسانسور

پس از آماده سازی و تأیید بستر، لایه زیرین تعیین شده در نقشه اجرا آرماتوربندی چاله آسانسور می شود. در بسیاری از پروژه ها، بتن مگر یک سطح تمیز، قابل کنترل و مناسب برای جانمایی سازه ایجاد می کند. این مرحله به تیم اجرایی کمک می کند محورهای چاله، ابعاد و محل شبکه های آرماتور را دقیق تر کنترل کند. میلگرد نباید به شکلی اجرا شود که موقعیت واقعی آن نامشخص بماند یا فاصله طراحی شده آن از سطوح بتن تأمین نشود. بستر منظم، کنترل اسپیسرها و تثبیت شبکه را ساده تر می کند.

محل قرارگیری پلیت ها و قطعات مدفون در چاله آسانسور؛ موضوعی که نباید به بعد از بتن ریزی موکول شود

در بسیاری از پروژه ها، توجه تیم اجرایی هنگام آرماتوربندی چاله آسانسور به میلگردهای کف و دیواره ها معطوف می شود؛ اما قطعات فلزی مدفون، پلیت ها و اجزایی که برای اتصال تجهیزات آسانسور در نظر گرفته شده اند نیز باید هم زمان با اجرای سازه کنترل شوند. بتن ریزی، آخرین فرصت اصلاح محل این قطعات نیست؛ پس از سخت شدن بتن، جابه جایی یک قطعه مدفون به عملیات اصلاحی سنگین تبدیل می شود.

مهم ترین کنترل های پلیت و قطعات مدفون برای آرماتوربندی چاله آسانسور

مورد کنترل	چرا اهمیت دارد؟	زمان کنترل
محل دقیق نصب	تطابق با نقشه اجرایی آسانسور	پیش از بستن کامل آرماتور
تراز قطعه	جلوگیری از اختلاف در نصب تجهیزات	پیش از بتن ریزی
مهار به سازه	جلوگیری از حرکت هنگام بتن ریزی	حین اجرای آرماتور
فاصله از میلگردها	جلوگیری از تداخل با شبکه سازه ای	هنگام جانمایی
پوشش و محافظت سطح	حفظ کیفیت قطعه تا زمان نصب تجهیزات	پس از تثبیت

یک نکته اجرایی مهم

پلیت را نباید صرفاً روی میلگرد قرار دهید و سپس بتن ریزی کنید. قطعه مدفون باید طبق جزئیات اجرایی، موقعیت و مهار مشخص داشته باشد تا وزن بتن، لرزش ویبراتور و رفت وآمد نیروهای اجرایی آن را جابه جا نکند.

• خطای رایج: جانمایی پلیت پس از تکمیل کامل شبکه آرماتور.
• روش حرفه ای: هماهنگی هم زمان نقشه سازه، نقشه آسانسور و جزئیات قطعات مدفون پیش از تثبیت نهایی میلگردها.

تجربه اجرایی در یک ساختمان چندطبقه

در یک ساختمان دارای چهار طبقه زیرزمین و یازده طبقه روی زمین، محل یکی از قطعات مدفون پس از اجرای بخش عمده ای از شبکه آرماتور بررسی شد. بازبینی نقشه های اجرایی نشان داد موقعیت قطعه با جزئیات نصب تجهیزات آسانسور هماهنگ نیست.

تیم پروژه پیش از بتن ریزی، بخشی از آرایش موضعی میلگردها را اصلاح و قطعه را با شابلون در محل صحیح تثبیت کرد. این کنترل از تخریب موضعی بتن پس از اجرای چاله جلوگیری کرد.در نحوه آرماتوربندی چاله آسانسور، قطعات مدفون را یک جزئیات جانبی نبینید. این قطعات بخشی از هماهنگی میان سازه بتنی و تجهیزات آسانسور هستند.

اجرای شبکه پایین در آرماتوربندی چاله آسانسور

شبکه پایین در آرماتوربندی چاله آسانسور یکی از نخستین اجزای اصلی اجرای کف چاله است. اما پهن کردن میلگرد روی سطح به معنای اجرای شبکه مطابق نقشه نیست. میلگردها باید در راستا، فاصله و تراز طراحی شده قرار گیرند و با اسپیسرها و تکیه گاه های مناسب در موقعیت واقعی خود تثبیت شوند. در این مرحله، تیم اجرایی باید کنترل کند:

• قطر میلگرد با نقشه مطابقت دارد.
• تعداد میلگردها صحیح است.
• فاصله محور به محور رعایت شده است.
• جهت میلگردها مطابق جزئیات طراحی است.
• شبکه روی اسپیسر مناسب قرار گرفته است.
• میلگرد با سطح زیرین تماس نامناسب ندارد.
• گره ها به اندازه لازم تثبیت شده اند.
• شبکه در اثر رفت وآمد تغییر مکان نمی دهد.

میلگردهای تقویتی و اهمیت نواحی حساس کف چاله

تمام نقاط کف چاله الزاماً آرایش یکسانی ندارند. نقشه سازه ممکن است در نواحی مشخص، میلگردهای اضافی، تقویت موضعی، تغییر فاصله یا جزئیات ویژه پیش بینی کرده باشد. تیم اجرایی نباید این جزئیات را به عنوان «میلگرد اضافه» حذف کند. در اجرای نحوه آرماتوربندی چاله آسانسور، هر تقویت موضعی باید بر اساس نقشه کنترل شود. تغییر تعداد یا محل این میلگردها برای کاهش مصرف مصالح، سرعت اجرا یا ساده سازی کارگاه، یک تغییر در جزئیات طراحی است و باید بدون تأیید فنی انجام نشود.

هماهنگی کف چاله با ضربه گیرهای آسانسور

ضربه گیرهای کابین و وزنه تعادل در پایین چاه آسانسور قرار می گیرند و در شرایط اضطراری، نیروهای قابل توجهی را به کف چاله منتقل می کنند. به همین دلیل، محل استقرار، تراز نصب و جزئیات سازه ای پایه یا پدستال ضربه گیرها باید پیش از بتن ریزی با نقشه های شرکت آسانسور و نقشه سازه تطبیق داده شود. در آرماتوربندی چاله آسانسور، نباید محل ضربه گیرها پس از تکمیل شبکه کف تعیین شود.

اگر برای این تجهیزات آرماتور انتظار، پدستال، پلیت یا تقویت موضعی در نقشه پیش بینی شده است، باید هم زمان با اجرای شبکه کف و پیش از بتن ریزی کنترل و تثبیت شود. همچنین، کف چاله باید علاوه بر تحمل بارهای طراحی شده، فضای آزاد موردنیاز زیر کابین و وزنه تعادل را نیز حفظ کند. هرگونه تغییر در تراز کف، محل پدستال یا آرایش میلگردهای این ناحیه باید با تأیید مهندس سازه و تیم آسانسور انجام شود.

اجرای دیواره ها در آرماتوربندی چاله آسانسور

در نحوه آرماتوربندی چاله آسانسور دیواره های چاله آسانسور بخش مهمی از سیستم سازه ای این فضا هستند. نحوه اجرای آرماتورهای قائم و افقی، میلگردهای انتظار، وصله ها و مهارها باید دقیقاً مطابق نقشه انجام شود. در بسیاری از پروژه ها، بخشی از میلگردهای قائم از کف یا عضو زیرین شروع می شوند و برای ادامه دیواره انتظار داده می شوند. کنترل شاقولی، فاصله، طول بیرون ماندگی و محل این میلگردها اهمیت زیادی دارد، زیرا خطا در مرحله اول، کل دیواره را تحت تأثیر قرار می دهد. کنترل های اصلی شامل موارد زیر هستند:

1. کنترل محور دیواره پیش از نصب میلگردهای قائم
2. بررسی قطر و تعداد میلگردهای انتظار
3. کنترل فاصله میلگردهای قائم
4. اجرای میلگردهای افقی طبق نقشه
5. کنترل محل وصله ها
6. بررسی طول های مهاری و خم ها
7. تأمین کاور مناسب در دو طرف دیواره
8. تثبیت شبکه پیش از قالب بندی و بتن ریزی

پیش از بتن ریزی کف، میلگردهای انتظار دیواره باید از نظر محور، شاقولی، طول بیرون ماندگی، قطر، تعداد و پایداری هنگام بتن ریزی کنترل شوند.

روایتی از یک تجربه کارگاهی

در یک ساختمان مسکونی یازده طبقه، بخشی از میلگردهای انتظار دیواره هنگام بتن ریزی کف از محور اصلی خارج شده بود. تیم کنترل کیفیت پیش از ادامه اجرای دیواره، وضعیت را بررسی کرد و اصلاح لازم انجام شد. این اقدام مانع از آن شد که دیواره با جابه جایی تدریجی نسبت به ابعاد طراحی شده اجرا شود.

هماهنگی نقشه سازه و نقشه آسانسور در نحوه آرماتوربندی چاله آسانسور

یکی از دلایل اصلی خطا در اجرای چاله آسانسور این است که تیم سازه فقط نقشه فونداسیون و سازه را می بیند و جزئیات تجهیزات آسانسور در زمان دیگری بررسی می شود. این دو مجموعه نقشه باید پیش از شروع آرماتوربندی چاله آسانسور کنار یکدیگر قرار گیرند.

چاله آسانسور محل برخورد چند سیستم اجرایی است: سازه بتن آرمه، فونداسیون، تجهیزات آسانسور، قطعات مدفون و در برخی ساختمان ها جزئیات خاص آب بندی. بنابراین، اجرای صحیح با یک نقشه منفرد انجام نمی شود.

یک روش اجرایی ساده اما مؤثر

پیش از برش میلگرد، یک جلسه هماهنگی فنی برگزار کنید و این چهار پرسش را پاسخ دهید:

1. اول: آیا ابعاد سازه ای چاله با نیازهای اجرایی آسانسور تطابق دارد؟
2. دوم: آیا قطعات مدفون پیش از بستن شبکه میلگرد شناسایی شده اند؟
3. سوم: آیا محل درزها و جزئیات آب بندی مشخص است؟
4. چهارم: آیا نقشه های مورد استفاده، آخرین نسخه مصوب پروژه هستند؟

اگر پاسخ یکی از این پرسش ها مشخص نیست، اجرای آرماتور را شروع نکنید. سرعتی که در ابتدای پروژه با حذف این کنترل ها به دست می آورید، در مرحله اصلاح خطا چند برابر از بین می رود.

نحوه آرماتوربندی چاله آسانسور را اینجا ببینید و برای دریافت خدمات انواع آرماتوربندی با شرکت فریدان تماس بگیرید. تلفن: 09909709030

کاور بتن در آرماتوربندی چاله آسانسور چگونه کنترل می شود؟

در اصول آرماتوربندی چاله آسانسور کاور بتن فقط یک عدد روی نقشه نیست. این فاصله، موقعیت میلگرد را در داخل عضو بتنی تعیین می کند و بخشی از حفاظت و عملکرد موردنظر سازه را تأمین می کند. ضخامت پوشش بتن یک عدد ثابت برای تمام پروژه ها نیست. شرایط تماس با خاک، شرایط محیطی، نوع عضو، قطر میلگرد و ضوابط طراحی، مقدار موردنیاز را تعیین می کنند. به همین دلیل، تیم اجرایی باید عدد نهایی را از نقشه ها و مشخصات پروژه کنترل کند. برای اجرای صحیح کاور:

• اسپیسر باید با شرایط عضو و وزن شبکه سازگار باشد.
• تعداد اسپیسرها باید پایداری شبکه را تأمین کند.
• شبکه نباید پس از نصب حرکت کند.
• فاصله میلگرد از قالب باید کنترل شود.
• در دیواره ها، فاصله دو طرف شبکه باید حفظ شود.
• قبل از بتن ریزی، کنترل مجدد انجام شود.

مقررات و آیین نامه های بتن آرمه، موضوع پوشش بتن و جایگذاری میلگرد را به عنوان بخش مهمی از جزئیات اجرایی در نظر می گیرند. ACI نیز در الزامات طراحی بتن سازه ای، پوشش بتن و طول مهاری آرماتور را از موضوعات اصلی جزئیات میلگرد می داند.

نتیجه ای که در یک پروژه واقعی مشاهده شد

در یک مجتمع دارای سه طبقه زیرزمین، بخشی از شبکه دیواره چاله به قالب نزدیک شده بود. پیش از بتن ریزی، بازرس پروژه این وضعیت را تشخیص داد. شبکه با استفاده از تکیه گاه های مناسب اصلاح شد و فاصله طراحی شده دوباره کنترل گردید.

وصله و مهار میلگرد در آرماتوربندی چاله آسانسور

وصله میلگرد را نباید یک تصمیم کارگاهی دانست. اگر طول یک میلگرد برای اجرای کامل عضو کافی نباشد، نوع، محل و طول وصله باید طبق نقشه و ضوابط پروژه اجرا شود. مهم ترین خطاها در این بخش عبارت اند از:

• تغییر محل وصله برای کاهش پرت میلگرد
• تمرکز بیش از حد وصله ها در یک محدوده
• کوتاه کردن طول تعیین شده
• تغییر روش وصله بدون تأیید فنی
• جوشکاری خودسرانه میلگرد
• بی توجهی به محل وصله نسبت به نواحی حساس عضو

نحوه آرماتوربندی چاله آسانسور در محل اتصال به فونداسیون

چاله آسانسور و نحوه آرماتوربندی چاله آسانسور  اغلب به صورت یک بخش جدا از کل سازه دیده می شود، اما از نظر اجرایی باید ارتباط آن با آرماتوربندی فونداسیون به طور کامل بررسی شود. میلگردهای کف، دیواره ها و اعضای مجاور باید مطابق نقشه به یک سیستم پیوسته تبدیل شوند. در برخی ساختمان ها، کف چاله با شالوده یا دال زیرین ارتباط مستقیم دارد. در برخی دیگر، جزئیات اجرایی متفاوت است. بنابراین استفاده از یک الگوی ثابت برای تمام ساختمان ها صحیح نیست.

نمونه واقعی از یک ساختمان بلندمرتبه

در پروژه ای با هسته مرکزی بتنی، چاله آسانسور در میان سایر اجزای زیرزمین اجرا می شد. تیم اجرایی ابتدا آرماتوربندی را به صورت مستقل برنامه ریزی کرده بود، اما کنترل نقشه های کامل نشان داد ترتیب اجرای میلگردهای انتظار با اعضای مجاور باید تغییر کند. پس از اصلاح برنامه، پیوستگی میلگردها مطابق نقشه برقرار شد.

کنترل ابعاد داخلی چاله؛ فقط آرماتور درست کافی نیست

در اجرای آرماتوربندی چاله آسانسور حتی اگر تمام میلگردها از نظر تعداد و قطر صحیح باشند، اجرای نادرست ابعاد داخلی چاله مشکل ایجاد می کند. ضخامت قالب، موقعیت شبکه میلگرد، کاور بتن و ابعاد نهایی باید هم زمان کنترل شوند. یک چاله آسانسور باید پس از بتن ریزی نیز ابعاد و فضای موردنیاز طراحی شده را داشته باشد. به همین دلیل، کنترل ابعاد قبل از بستن کامل قالب اهمیت زیادی دارد.

جدول کنترل ابعاد پیش از بتن ریزی

مورد کنترل	زمان کنترل
طول و عرض داخلی	پیش از قالب بندی نهایی
عمق چاله	کنترل ترازهای اجرایی
ضخامت کف	کنترل شبکه ها و تراز بتن
ضخامت دیواره	پس از تثبیت شبکه و قالب
محل بازشوها و اجزای مدفون	پیش از بتن ریزی
محورهای مرکزی	کنترل مشترک نقشه برداری و اجرا

آب بندی کف و دیواره چاله آسانسور؛ آرماتوربندی باید با جزئیات آب بندی هماهنگ باشد

چاله آسانسور در پایین ترین تراز ساختمان قرار می گیرد و در بسیاری از پروژه ها با خاک مرطوب، رطوبت زمین یا آب زیرزمینی درگیر است. به همین دلیل، آرماتوربندی چاله آسانسور را نباید جدا از جزئیات آب بندی اجرا کرد. یک شبکه میلگرد که بدون توجه به واتراستاپ، درز اجرایی و مسیرهای احتمالی نفوذ آب اجرا شده باشد، در مرحله بهره برداری مشکل واقعی برای ساختمان ایجاد می کند.

نقاطی که باید پیش از بتن ریزی مشخص شوند

• محل درزهای اجرایی در آرماتوربندی چاله آسانسور
• نوع سیستم آب بندی تعیین شده در نقشه
• محل نصب واتراستاپ، در صورت وجود
• جزئیات اتصال کف به دیواره
• محل عبور لوله ها و قطعات مدفون
• نواحی دارای تراکم بالای میلگرد
• ترتیب اجرای بتن ریزی

چرا محل اتصال کف و دیواره اهمیت ویژه ای دارد؟

اتصال کف و دیواره چاله آسانسور یک نقطه معمولی در سازه نیست. در این محل، آرماتورهای کف، آرماتورهای دیواره، جزئیات مهاری و در برخی پروژه ها اجزای آب بندی در کنار یکدیگر قرار می گیرند. اگر تیم اجرایی ترتیب کار را از ابتدا مشخص نکند، تراکم اجزا افزایش پیدا می کند و کیفیت اجرا کاهش می یابد. کنترل پیش از اجرا: ابتدا جزئیات سازه و آب بندی را روی نقشه بررسی کنید؛ سپس ترتیب واقعی نصب آرماتورها و اجزای آب بندی را برای کارگاه مشخص نمایید.

تجربه اجرایی از یک ساختمان با زیرزمین عمیق

در یک ساختمان مسکونی دارای سه طبقه زیرزمین، عملیات آرماتوربندی چاله آسانسور پیش از کنترل نهایی جزئیات آب بندی در حال تکمیل بود. هنگام بازبینی، مشخص شد فضای کافی برای اجرای صحیح یکی از اجزای آب بندی در محل اتصال کف و دیواره در نظر گرفته نشده است. تیم اجرایی پیش از بتن ریزی، ترتیب نصب اجزا را اصلاح کرد و تراکم موضعی میلگردها و تجهیزات آب بندی را مطابق جزئیات پروژه بازتنظیم نمود.

نتیجه مهم این تجربه روشن بود: آب بندی را بعد از پایان نحوه آرماتوربندی چاله آسانسور بررسی نکنید؛ جزئیات آب بندی باید از ابتدا در برنامه اجرای آرماتور حضور داشته باشند.

نحوه آرماتوربندی چاله آسانسور را اینجا ببینید و برای دریافت خدمات انواع آرماتوربندی با شرکت فریدان تماس بگیرید. تلفن: 09909709030

پیش بینی سامپ یا چاهک جمع آوری آب در چاله آسانسور

در پروژه هایی که نقشه، سامپ یا پمپ تخلیه آب را برای آرماتوربندی چاله آسانسور پیش بینی کرده است، محل آن باید پیش از شروع نحوه آرماتوربندی چاله آسانسور مشخص باشد. چاله آسانسور در پایین ترین تراز ساختمان قرار دارد و در صورت نفوذ آب، رطوبت یا جمع شدن آب های اتفاقی، وجود سامپ می تواند برای مدیریت آب ضروری باشد.

محل سامپ باید به گونه ای انتخاب و اجرا شود که با شبکه میلگرد کف، پایه ضربه گیرها، ریل ها، قطعات مدفون و مسیر دسترسی سرویس کار تداخل نداشته باشد. همچنین، بازشو و دیواره های سامپ باید طبق جزئیات سازه ای تقویت شوند تا ایجاد این فضای موضعی، عملکرد کف چاله را مختل نکند. در زمان اجرا، موارد زیر باید کنترل شوند:

• محل و ابعاد سامپ مطابق نقشه باشد.
• آرماتورهای تقویتی اطراف بازشو اجرا شده باشند.
• جزئیات آب بندی اتصال سامپ به کف رعایت شود.
• مسیر خروج آب یا نصب پمپ با نقشه های تأسیساتی هماهنگ باشد.
• سامپ با محل تجهیزات آسانسور و فضای سرویس تداخل نداشته باشد.

تفاوت آرماتوربندی چاله آسانسور با آرماتوربندی اسکلت بتنی

در آرماتوربندی اسکلت بتنی، میلگردگذاری تیرها، ستون ها، دیوارها، دال ها و سایر اعضا هرکدام جزئیات خاص خود را دارند. چاله آسانسور نیز باید در همین سیستم سازه ای دیده شود، اما شرایط قرارگیری در زیرزمین و نیاز به هماهنگی با تجهیزات، آن را از یک عضو معمولی متمایز می کند.

برای مثال، در آرماتوربندی ستون، تمرکز اصلی بر جزئیات ستون و اتصال آن به اعضای مجاور است. در آرماتوربندی سقف وافل، آرایش آرماتور تابع هندسه و سیستم سقف است. اما در چاله آسانسور، هم زمان باید کف، دیواره، ترازهای پایین، شرایط محیطی و فضای تجهیزات را کنترل کرد. بنابراین، استفاده از یک تجربه اجرایی از بخش دیگر ساختمان برای اجرای چاله آسانسور بدون بررسی نقشه، یک تصمیم غیرحرفه ای است.

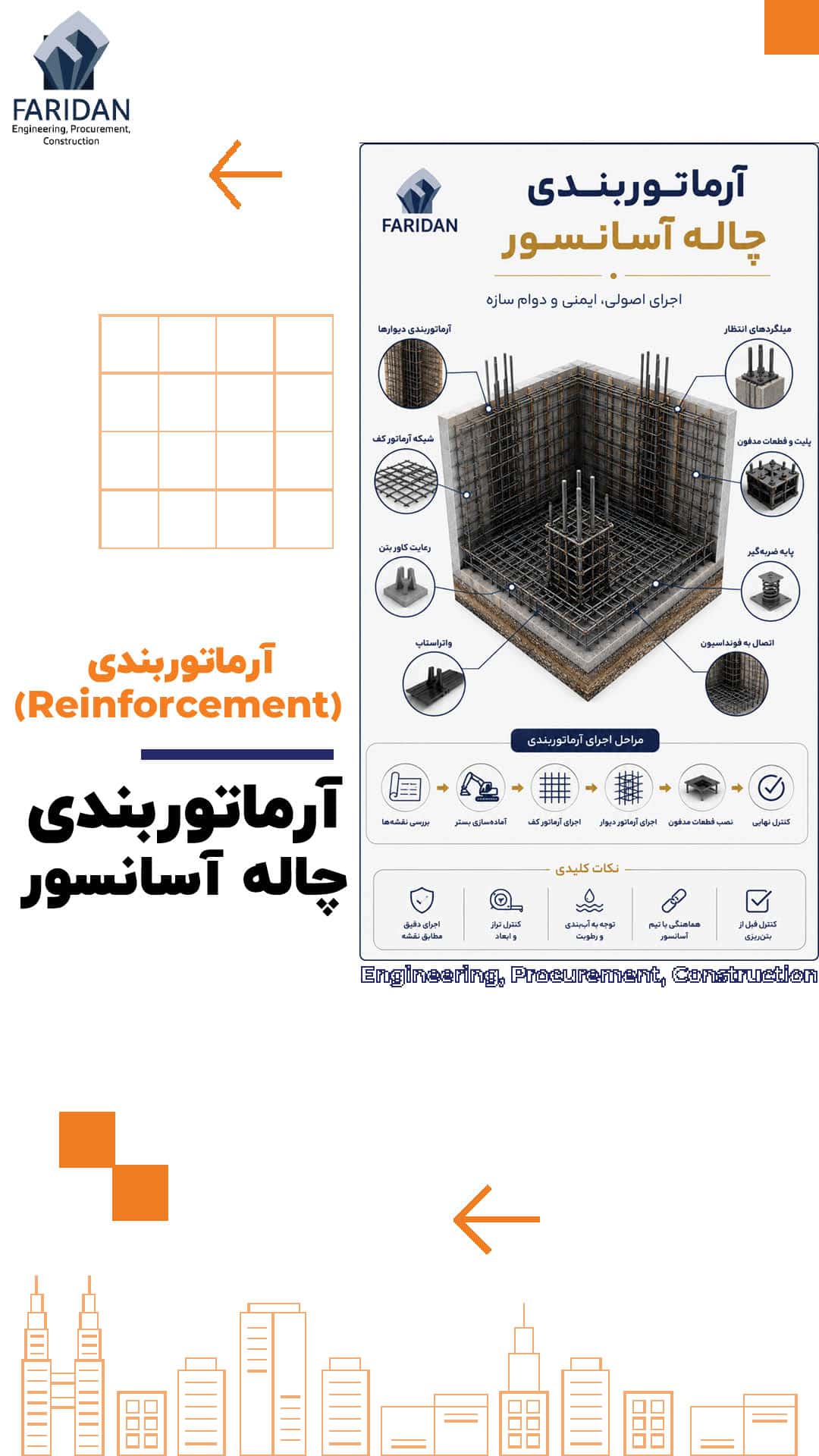

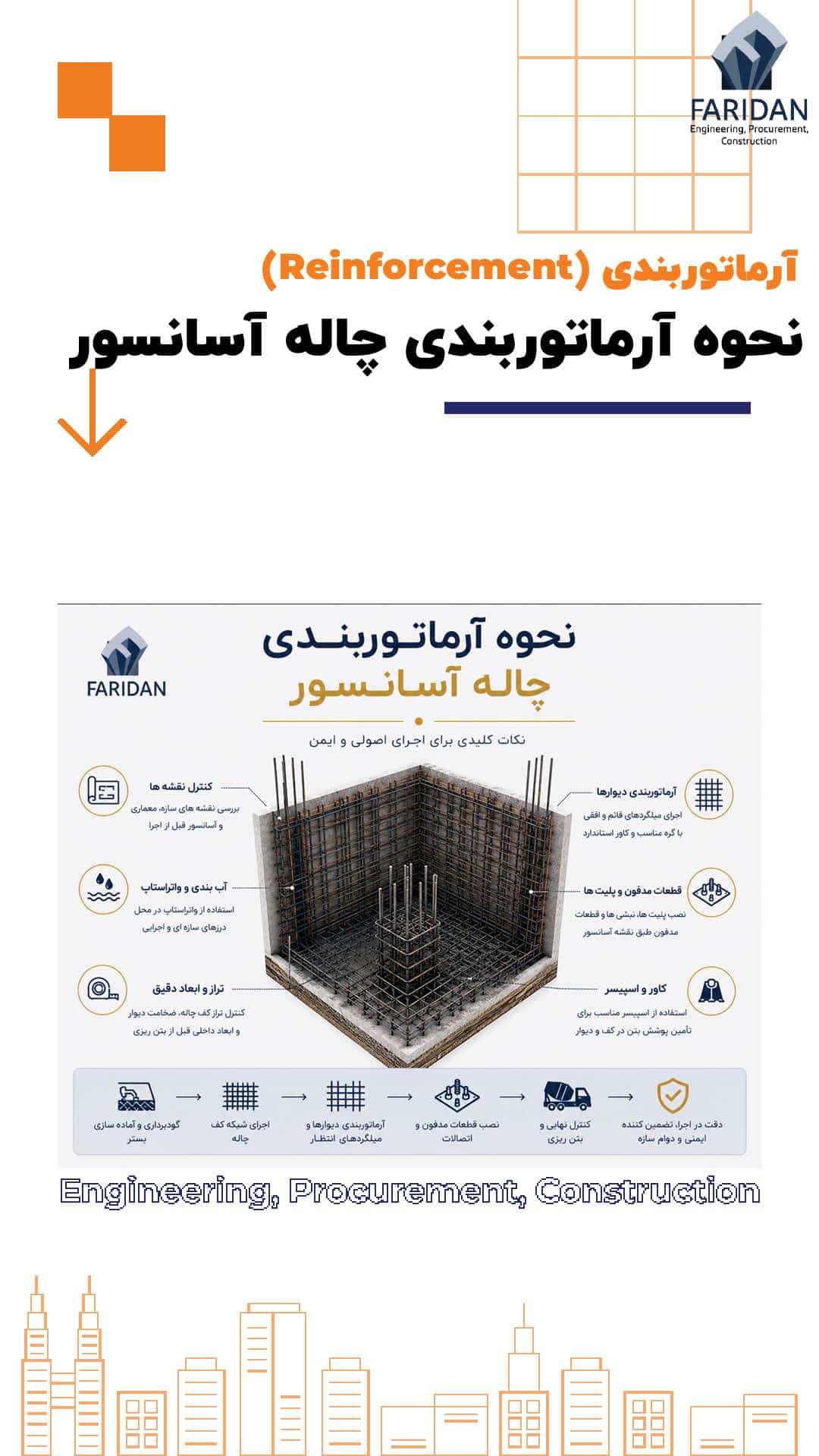

مراحل اجرایی نحوه آرماتوربندی چاله آسانسور

ترتیب دقیق عملیات تابع نقشه پروژه است، اما یک برنامه اجرایی حرفه ای معمولاً این مسیر را دنبال می کند:

1. کنترل مدارک : نقشه های سازه، معماری، آسانسور و جزئیات اجرایی بررسی می شوند.
2. کنترل محل اجرا : ابعاد گود، تراز کف، محورهای اجرایی و وضعیت بستر کنترل می شود.
3. آماده سازی بستر : لایه های موردنیاز پروژه و سطح مناسب برای اجرای سازه آماده می شوند.
4. کنترل و آماده سازی میلگرد : قطر، نوع، تعداد، شکل خم و محل مصرف میلگردها مشخص و تفکیک می شود.
5. اجرای شبکه پایین : شبکه مطابق نقشه جانمایی و با اسپیسرهای مناسب تثبیت می شود.
6. اجرای تقویت های موضعی : میلگردهای اضافی و جزئیات خاص طبق نقشه اجرا می شوند.
7. اجرای میلگردهای انتظار و دیواره : میلگردهای قائم و افقی دیواره ها با کنترل محور و شاقولی اجرا می شوند.
8. کنترل کاور و پایداری : فاصله میلگردها از بستر و قالب و پایداری مجموعه بررسی می شود.
9. کنترل نهایی اجزای مدفون و هماهنگی تجهیزات: محل، تراز و مهار پلیت ها، پایه ضربه گیرها و سایر قطعات مدفون پیش از بتن ریزی بازبینی و تأیید می شود.بازدید نهایی : کل مجموعه از نظر نقشه، ابعاد، میلگرد، کاور، وصله و پایداری تأیید می شود.

نحوه آرماتوربندی چاله آسانسور را اینجا ببینید و برای دریافت خدمات انواع آرماتوربندی با شرکت فریدان تماس بگیرید. تلفن: 09909709030

یک چک لیست حرفه ای پیش از بتن ریزی چاله آسانسور

پیش از صدور اجازه بتن ریزی، این پرسش ها را بررسی کنید:

• نقشه مصوب پروژه در محل اجرا موجود است.
• ابعاد چاله با نقشه کنترل شده است.
• تراز کف تأیید شده است.
• شرایط بستر بررسی شده است.
• قطر میلگردها کنترل شده است.
• تعداد میلگردها مطابق نقشه است.
• فاصله شبکه ها کنترل شده است.
• میلگردهای تقویتی اجرا شده اند.
• کاور بتن تأمین شده است.
• اسپیسرها پایدار هستند.
• میلگردهای انتظار کنترل شده اند.
• وصله ها مطابق نقشه اجرا شده اند.
• شبکه ها در اثر رفت وآمد جابه جا نشده اند.
• اجزای مدفون بررسی شده اند.
• جزئیات آب بندی، درزهای اجرایی و واتراستاپ طبق نقشه کنترل شده اند.
• در صورت پیش بینی در نقشه، محل سامپ، آرماتورهای تقویتی و جزئیات آب بندی آن کنترل شده اند.
• ابعاد داخلی پس از قالب بندی کنترل شده است.
• مسیر بتن ریزی مشخص است.
• مسئول کنترل کیفیت بازدید نهایی انجام داده است.

بتن ریزی؛ مرحله ای که کیفیت واقعی آرماتوربندی را مشخص می کند

آرماتوربندی خوب باید تا پایان بتن ریزی موقعیت خود را حفظ کند. شبکه ای که قبل از شروع عملیات کاملاً مرتب است اما هنگام بتن ریزی جابه جا می شود، نتیجه طراحی را حفظ نمی کند.  تیم اجرایی باید پیش از بتن ریزی مشخص کند نیروها از کدام مسیر حرکت می کنند، تجهیزات چگونه وارد محل می شوند و چه کسی مسئول کنترل موقعیت شبکه ها و میلگردهای انتظار است.

آنچه در یک پروژه بزرگ اتفاق افتاد

در یک ساختمان دارای هفت طبقه زیرزمین، مسیر اولیه رفت وآمد نیروها از روی بخشی از شبکه کف چاله عبور می کرد. پس از شروع عملیات، تیم کنترل کیفیت تغییر موقعیت جزئی شبکه را مشاهده کرد. مسیر حرکت اصلاح شد و تکیه گاه های موضعی تقویت گردید. این اقدام از ادامه جابه جایی جلوگیری کرد.

اشتباهات رایج در آرماتوربندی چاله آسانسور

• شروع اجرا بدون بررسی همه نقشه ها : این خطا باعث می شود گروه اجرایی بعداً با جزئیاتی روبه رو شود که پیش تر باید در مرحله برنامه ریزی حل می شدند.
• استفاده از الگوی پروژه قبلی : هر چاله آسانسور تابع طراحی همان پروژه است. شباهت ظاهری دو ساختمان، مجوز انتقال جزئیات اجرایی نیست.
• کنترل نکردن تراز واقعی کف: خطا در تراز، بر عمق چاله و اجرای مراحل بعد اثر می گذارد.
• تثبیت نکردن میلگردهای انتظار: این مشکل باعث جابه جایی محور دیواره در مرحله بعد می شود.
• استفاده ناکافی از اسپیسر: شبکه در موقعیت طراحی شده باقی نمی ماند و کاور واقعی تغییر می کند.
• تغییر خودسرانه وصله ها:برنامه برش میلگرد نباید جایگزین نقشه سازه شود.
• بی توجهی به آب بندی و شرایط رطوبتی :چاله آسانسور باید از ابتدا به عنوان بخشی از سیستم زیرزمین دیده شود.
• نبود هماهنگی با تیم آسانسور: اصلاح ابعاد یا اجزای مدفون پس از بتن ریزی بسیار دشوارتر از هماهنگی پیش از اجرا است.

کنترل کیفیت در سه مرحله

بهترین روش برای مدیریت کیفیت نحوه آرماتوربندی چاله آسانسور تقسیم کنترل به سه زمان است:

مرحله کنترل	موضوعات اصلی
پیش از اجرا	نقشه، بستر، مصالح، محور و تراز
حین اجرا	قطر، فاصله، شبکه، کاور، وصله و انتظار
پیش از بتن ریزی	پایداری، ابعاد، اجزای مدفون و تأیید نهایی

این روش باعث می شود خطا در همان مرحله ایجاد شناسایی شود. منتظر ماندن تا پایان کار برای کنترل آرماتور، بسیاری از اصلاحات را پیچیده می کند.

نقش پیمانکار متخصص در اجرای آرماتوربندی چاله آسانسور

پیمانکار حرفه ای فقط نیروی بیشتری برای بستن میلگرد فراهم نمی کند. ارزش اصلی تیم اجرایی در توانایی تبدیل نقشه به یک فرآیند قابل کنترل است. تیم مناسب باید:

• نقشه را قبل از اجرا بخواند.
• ترتیب کار را برنامه ریزی کند.
• میلگردها را قابل ردیابی نگه دارد.
• محل برش و خم را کنترل کند.
• شبکه ها را تثبیت کند.
• با تیم قالب بندی هماهنگ باشد.
• اجزای مدفون را پیش از بتن ریزی کنترل کند.
• با مسئول فنی و ناظر هماهنگ عمل کند.

شرکت فریدان برای پروژه هایی که اجرای دقیق سازه های بتنی و کنترل جزئیات کارگاهی اهمیت دارد، بر بررسی فنی پیش از اجرا و هماهنگی میان مراحل مختلف پروژه تأکید می کند؛ زیرا اصلاح خطا پیش از بتن ریزی همیشه از اصلاح عضو اجراشده سریع تر و اقتصادی تر است.

جمع بندی؛ آرماتوربندی چاله آسانسور یک عملیات دقیق سازه ای است

آرماتوربندی چاله آسانسور را نباید یک بخش کوچک و کم اهمیت از عملیات زیرزمین در نظر گرفت. این مرحله از کنترل نقشه و تراز شروع می شود، با بررسی بستر و اجرای شبکه های کف و دیواره ادامه پیدا می کند و تا کنترل میلگردهای انتظار، کاور بتن، وصله ها، اجزای مدفون و پایداری آرماتورها هنگام بتن ریزی ادامه دارد.

اگر شما مدیر پروژه یا سازنده هستید، مهم ترین تصمیم این است که اجرای چاله را از طراحی و سایر مراحل ساختمان جدا نبینید. چاله آسانسور باید هم زمان با سازه، معماری، شرایط زمین و نیازهای اجرایی سیستم آسانسور کنترل شود. یک اجرای حرفه ای نحوه آرماتوربندی چاله آسانسور این ویژگی ها را دارد:

• بر اساس نقشه های مصوب اجرا می شود.
• شرایط بستر را پیش از ورود میلگرد کنترل می کند.
• شبکه کف را در موقعیت واقعی تثبیت می کند.
• میلگردهای تقویتی را حذف یا جابه جا نمی کند.
• دیواره ها و میلگردهای انتظار را با کنترل محور اجرا می کند.
• کاور بتن را به صورت واقعی در کارگاه کنترل می کند.
• وصله و مهار را مطابق جزئیات طراحی اجرا می کند.
• ابعاد داخلی چاله را پیش از بتن ریزی کنترل می کند.
• با نقشه ها و نیازهای اجرایی آسانسور هماهنگ است.
• کنترل کیفیت را تا پایان بتن ریزی ادامه می دهد.

برای پروژه هایی که دقت اجرایی و کنترل جزئیات اهمیت بالایی دارد، شرکت فریدان می تواند با بررسی نقشه ها و شرایط واقعی کارگاه، به اجرای منظم تر و کنترل پذیرتر عملیات سازه ای کمک کند.

سوالات متداول درباره آرماتوربندی چاله آسانسور

1. آرماتوربندی چاله آسانسور چیست؟

آرماتوربندی چاله آسانسور شامل اجرای میلگردهای کف، دیواره ها، تقویت های موضعی و میلگردهای انتظار طبق نقشه های سازه ای است تا چاله به عنوان بخشی از سیستم سازه ساختمان مطابق طراحی اجرا شود.

2. نحوه آرماتوربندی چاله آسانسور از کجا شروع می شود؟

نحوه آرماتوربندی چاله آسانسور از بررسی نقشه ها، کنترل تراز و ابعاد محل، بررسی بستر و آماده سازی سطح اجرایی شروع می شود؛ نه از برش مستقیم میلگرد.

3. آیا می توان از جزئیات آرماتوربندی یک ساختمان دیگر برای چاله آسانسور استفاده کرد؟

خیر. هر چاله آسانسور باید مطابق نقشه های مصوب همان پروژه اجرا شود و انتقال جزئیات پروژه دیگر بدون بررسی طراحی صحیح نیست.

4. مهم ترین کنترل پیش از بتن ریزی چیست؟

کنترل قطر و تعداد میلگرد، فاصله شبکه ها، کاور بتن، میلگردهای انتظار، وصله ها، ابعاد داخلی و پایداری آرماتورها از مهم ترین کنترل ها هستند.

5. چرا میلگردهای انتظار در چاله آسانسور اهمیت دارند؟

میلگردهای انتظار، مراحل مختلف سازه را به یکدیگر متصل می کنند. جابه جایی آن ها پیش از بتن ریزی باید اصلاح شود تا اجرای اعضای بعدی مطابق محور طراحی ادامه پیدا کند.

6. آیا میلگرد باید مستقیماً روی بتن مگر یا بستر قرار گیرد؟

خیر. میلگرد باید با استفاده از اسپیسر و تکیه گاه مناسب در موقعیتی قرار گیرد که کاور و تراز طراحی شده تأمین شود.

7. کاور بتن در چاله آسانسور چگونه تعیین می شود؟

مقدار نهایی باید از نقشه ها، مشخصات پروژه و ضوابط طراحی کنترل شود. شرایط محیطی، تماس با خاک و نوع عضو در تعیین پوشش بتن اثر دارند.

8. آیا می توان محل وصله میلگرد را برای کاهش پرت تغییر داد؟

خیر. تغییر محل وصله باید مطابق نقشه و با تأیید مسئول فنی پروژه انجام شود.

9. چرا هماهنگی با نقشه آسانسور ضروری است؟

زیرا ابعاد و شرایط اجرایی چاله باید با نیازهای سیستم آسانسور هماهنگ باشد و اصلاح پس از بتن ریزی دشوار و پرهزینه است.

10. تفاوت آرماتوربندی چاله آسانسور با آرماتوربندی فونداسیون چیست؟

آرماتوربندی فونداسیون بر اساس جزئیات سیستم پی ساختمان انجام می شود، اما آرماتوربندی چاله آسانسور علاوه بر ارتباط با سازه زیرین، نیازمند کنترل دقیق تراز، ابعاد داخلی، دیواره ها و هماهنگی با فضای اجرایی آسانسور است.

نحوه آرماتوربندی چاله آسانسور را اینجا ببینید و برای دریافت خدمات انواع آرماتوربندی با شرکت فریدان تماس بگیرید. تلفن: 09909709030
