آرماتوربندی فونداسیون اسکلت فلزی فقط به چیدن چند شبکه میلگرد در کف پی ختم نمی شود. اینجا نقطه ای حساس است که میلگرد، بتن، پدستال، صفحه ستون و انکربولت ها به هم می رسند و کوچک ترین خطا از محور اشتباه بولت گرفته تا تراز نامناسب پدستال، جابه جایی شبکه یا پوشش بتن ناکافی مستقیماً به مرحله نصب اسکلت منتقل می شود و زمان و هزینه پروژه را بالا می برد.

به همین دلیل نحوه آرماتوربندی فونداسیون در سازه های فولادی باید همزمان از سه منظر بررسی شود: انطباق دقیق با نقشه سازه، قابلیت اجرای صحیح بتن آرمه و آمادگی کامل برای نصب دقیق ستون ها. پیمانکار حرفه ای از همان مرحله کنترل محوربندی و بتن مگر به موقعیت نهایی ستون فکر می کند، چون موفقیت واقعی فونداسیون زمانی مشخص می شود که ستون دقیقاً روی محور و تراز طراحی شده بنشیند. آشنایی با نحوه آرماتوربندی درست در این مرحله، تفاوت بین یک اجرای معمولی و یک کار حرفه ای و بی دردسر را رقم می زند.

مبحث نهم مقررات ملی ساختمان ایران، ضوابط اصلی بتن آرمه و فولاد مسلح کننده را پوشش می دهد و موضوعاتی مانند جایگذاری، فاصله، مهار، وصله و پوشش آرماتور را در چارچوب الزامات سازه بتن آرمه قرار می دهد. در منابع بین المللی نیز CRSI بر اهمیت placing drawings، محل صحیح میلگردها، bar supports و تأمین پوشش بتن تأکید دارد.

آنچه در ادامه می خوانید یک راهنمای اجرایی صرف نیست؛ هدف این مقاله این است که مدیر پروژه، سازنده و کارفرما بتواند نحوه آرماتوربندی را از دید کنترل پروژه، کیفیت، هزینه و نصب آتی اسکلت فولادی تحلیل کند.

شرکت فریدان در پروژه هایی که اجرای دقیق فونداسیون، آرماتوربندی و نصب اسکلت فلزی به یکدیگر وابسته اند، بررسی نقشه و شرایط اجرایی را پیش از شروع کار جدی می گیرد. اگر پروژه شما در مرحله اجرا یا انتخاب پیمانکار قرار دارد، بررسی نقشه های فونداسیون پیش از سفارش و نصب میلگرد از اصلاحات پرهزینه در مراحل بعد جلوگیری می کند.

چرا آرماتوربندی فونداسیون اسکلت فلزی با اجرای معمول فونداسیون تفاوت دارد؟

اصول بتن آرمه تغییر نمی کنند؛ اما در سازه فولادی شما علاوه بر فونداسیون بتن آرمه، با هندسه بسیار دقیق اتصال ستون به پی نیز روبه رو هستید. نیروی ستون فولادی از طریق صفحه ستون و مجموعه انکررادها وارد فونداسیون می شود. بنابراین در آرماتوربندی فونداسیون اسکلت فلزی شبکه میلگرد و مجموعه بولت ها نباید مستقل از یکدیگر دیده شوند. در عمل چهار سیستم باید همزمان کنترل شوند:

بخش	کنترل اصلی	خطای رایج
شبکه پایین فونداسیون	قطر، تعداد، فاصله، جهت، پوشش	جابه جایی یا کاهش کاور
شبکه فوقانی	تراز، خرک ها، تقویت ها	نشست شبکه در حین کار
پدستال و انتظارها	محور و هندسه	عدم انطباق با صفحه ستون
انکربولت ها	مختصات، فاصله، شاقولی، ارتفاع	عدم امکان نصب صحیح بیس پلیت

این همان جایی است که شناخت آرماتوربندی چیست برای مدیر پروژه اهمیت عملی پیدا می کند: میلگرد فقط فولاد مصرفی نیست؛ آرایش آن بخشی از سیستم انتقال نیرو است.

نمونه اجرایی

در یک ساختمان اداری چندطبقه، شبکه فونداسیون مطابق نقشه بسته شده بود اما کنترل توتال استیشن پیش از بتن ریزی نشان داد شابلون یک گروه انکربولت نسبت به محور ستون جابه جا شده است. تیم اجرا بولت ها را قبل از بتن ریزی اصلاح کرد. اگر کنترل پس از بتن ریزی انجام می شد، نصب اسکلت به عملیات اصلاحی بسیار پرهزینه تری نیاز داشت.

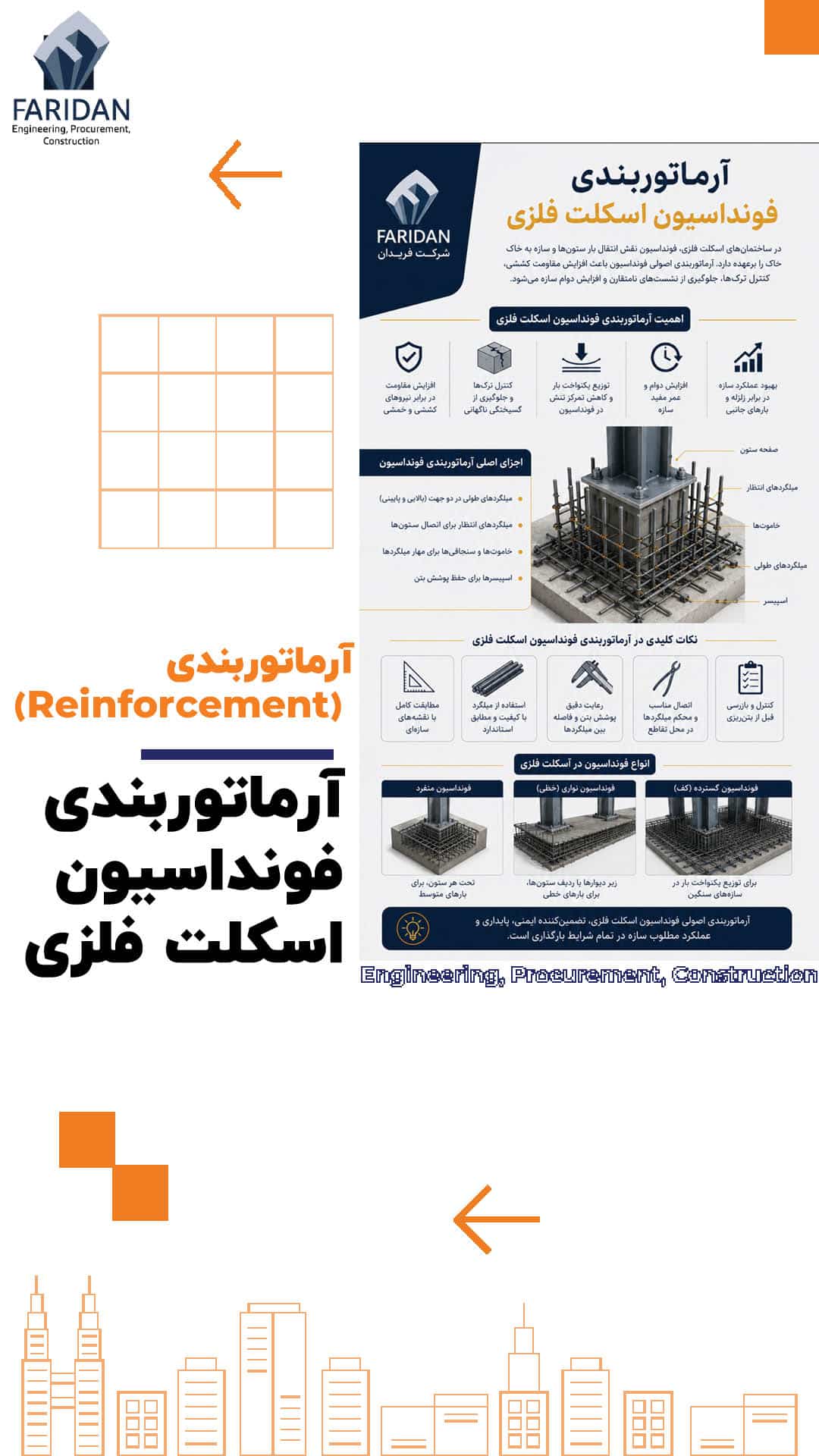

نوع فونداسیون چه اثری بر نحوه آرماتوربندی فونداسیون اسکلت فلزی دارد؟

نحوه آرماتوربندی فونداسیون در تمام پروژه های اسکلت فلزی یکسان نیست؛ نوع پی، هندسه شبکه، تراکم آرماتور و نحوه توزیع نیروها را تغییر می دهد. فونداسیون منفرد معمولاً بار یک یا چند ستون محدود را منتقل می کند، در حالی که فونداسیون نواری چند محور را به یکدیگر مرتبط می سازد و فونداسیون گسترده بخش بزرگی از سطح ساختمان را به یک سیستم بتن آرمه یکپارچه تبدیل می کند. در پروژه هایی با ظرفیت باربری محدود خاک نیز استفاده از سیستم های عمیق مانند شمع، طراحی و اجرای متفاوتی ایجاد می کند.

از دید اجرایی، این تفاوت مستقیماً روی آرماتوربندی فونداسیون اسکلت فلزی اثر می گذارد؛ زیرا تعداد شبکه ها، طول میلگردها، حجم تقویت های موضعی، تعداد پدستال ها و تراکم اطراف انکربولت ها در هر سیستم متفاوت است. بنابراین پیش از متره، لیستوفر و برنامه ریزی نیروی اجرایی باید نوع فونداسیون و هندسه واقعی آن از روی نقشه مصوب مشخص شود.

مدارکی که قبل از شروع نحوه آرماتوربندی باید بررسی شوند

یکی از بزرگ ترین اشتباهات کارگاهی این است که گروه آرماتوربندی فقط یک پلان فونداسیون در اختیار داشته باشد و عملیات را آغاز کند. برای اجرای حرفه ای نحوه آرماتوربندی فونداسیون حداقل این اطلاعات باید با آخرین Revision کنترل شوند:

• پلان فونداسیون
• دیتیل مقاطع پی
• نقشه پدستال ها
• نقشه صفحه ستون و انکربولت
• پلان محوربندی
• جدول مشخصات میلگردها
• دیتیل وصله ها و مهارها
• نقشه های تغییرات مصوب
• مشخصات فنی پروژه
• اطلاعات مربوط به بازشوها و قطعات مدفون
• پلان نهایی ستون های فلزی

هدف این کنترل، طراحی مجدد سازه نیست. پیمانکار حق ندارد بر اساس تشخیص شخصی مقدار آرماتور یا محل بولت را تغییر دهد.

نکته مدیریتی

قبل از شروع برش میلگرد، یک جلسه کوتاه میان این افراد بسیار ارزشمند است: سرپرست سازه + مسئول نقشه برداری + تیم آرماتوربندی + مسئول اسکلت فلزی + نظارت در پروژه های بزرگ، همین هماهنگی چندساعته جلوی چند روز دوباره کاری را می گیرد.

ارتباط گودبرداری با کیفیت اجرای فونداسیون

اگر پروژه دارای زیرزمین یا گود عمیق باشد، شرایط بستر و دسترسی مستقیماً بر اجرای آرماتوربندی فونداسیون اسکلت فلزی اثر می گذارد. عملیات گودبرداری باید پیش از ورود تیم آرماتوربندی به مرحله ای رسیده باشد که:

• بستر پایدار باشد؛
• آب سطحی یا زیرزمینی کنترل شود؛
• مسیرهای دسترسی امن باشند؛
• محل دپو مشخص باشد؛
• عملیات پایدارسازی با شبکه میلگرد تداخل ایجاد نکند؛
• ابعاد و تراز کف قابل کنترل باشند.

در یک ساختمان دارای گود متوسط، تأخیر در تکمیل زهکشی باعث ورود آب به محدوده فونداسیون شد. تیم اجرا ناچار شد پیش از ادامه نحوه آرماتوربندی، بستر را مجدداً آماده و شرایط مناسب برای بتن مگر فراهم کند. مدیریت صحیح آب در همان مرحله، از قرارگیری شبکه میلگرد روی بستری نامطمئن جلوگیری کرد.

گزارش ژئوتکنیک چه ارتباطی با آرماتوربندی فونداسیون اسکلت فلزی دارد؟

آرماتوربندی بر اساس نقشه سازه اجرا می شود، اما خود نقشه فونداسیون بدون شناخت خاک شکل نمی گیرد. ظرفیت باربری، نشست، سطح آب زیرزمینی و شرایط لایه های خاک در تعیین نوع و ابعاد فونداسیون نقش دارند و این تصمیم ها در نهایت حجم بتن و مقدار میلگرد آرماتور بندی فونداسیون را تغییر می دهند.

برای مدیر پروژه، نکته مهم این است که گزارش آزمایشهای ژئوتکنیک را صرفاً یک مدرک طراحی تلقی نکند. اگر شرایط واقعی گود با اطلاعات طراحی تفاوت جدی دارد، ادامه اجرای نحوه آرماتوربندی بدون تعیین تکلیف فنی، ریسک پروژه را افزایش می دهد. آب زیرزمینی، خاک سست یا تغییر تراز بستر باید قبل از بتن مگر و چیدمان شبکه کنترل شوند؛ زیرا اصلاح بستر پس از اجرای گسترده میلگرد، هزینه و دوباره کاری بسیار بیشتری ایجاد می کند.

در یک ساختمان دارای چند طبقه زیرزمین، اختلاف شرایط واقعی آب زیرزمینی با پیش بینی اولیه باعث شد سیستم زهکشی قبل از شروع شبکه فونداسیون بازنگری شود. این تصمیم از اجرای میلگرد روی بستری که هنوز شرایط پایدار نداشت جلوگیری کرد.

کنترل محوربندی و اجرای بتن مگر پیش از نحوه آرماتوربندی فونداسیون

کیفیت فونداسیون قبل از نصب اولین میلگرد آغاز می شود. بعد از آماده سازی بستر، بتن مگر سطحی تمیز و قابل کنترل برای اجرای پی ایجاد می کند. محورهای سازه باید روی سطح کار منتقل شوند و محل دقیق فونداسیون، پدستال و ستون مشخص شود. در این مرحله سه کنترل مهم انجام دهید:

1. محور فونداسیون
2. ابعاد پی
3. موقعیت ستون و پدستال نسبت به محور  اگر محور از همین مرحله اشتباه باشد، تمام شبکه بعدی بر مبنای هندسه اشتباه شکل می گیرد.

تجربه کارگاهی

در یک پروژه تجاری، کنترل مجدد محورهای روی بتن مگر اختلاف جزئی میان برداشت اولیه کارگاهی و نقشه آخرین Revision را آشکار کرد. خطا قبل از چیدمان میلگرد اصلاح شد و تیم آرماتوربندی بدون بازکردن شبکه کار را ادامه داد.

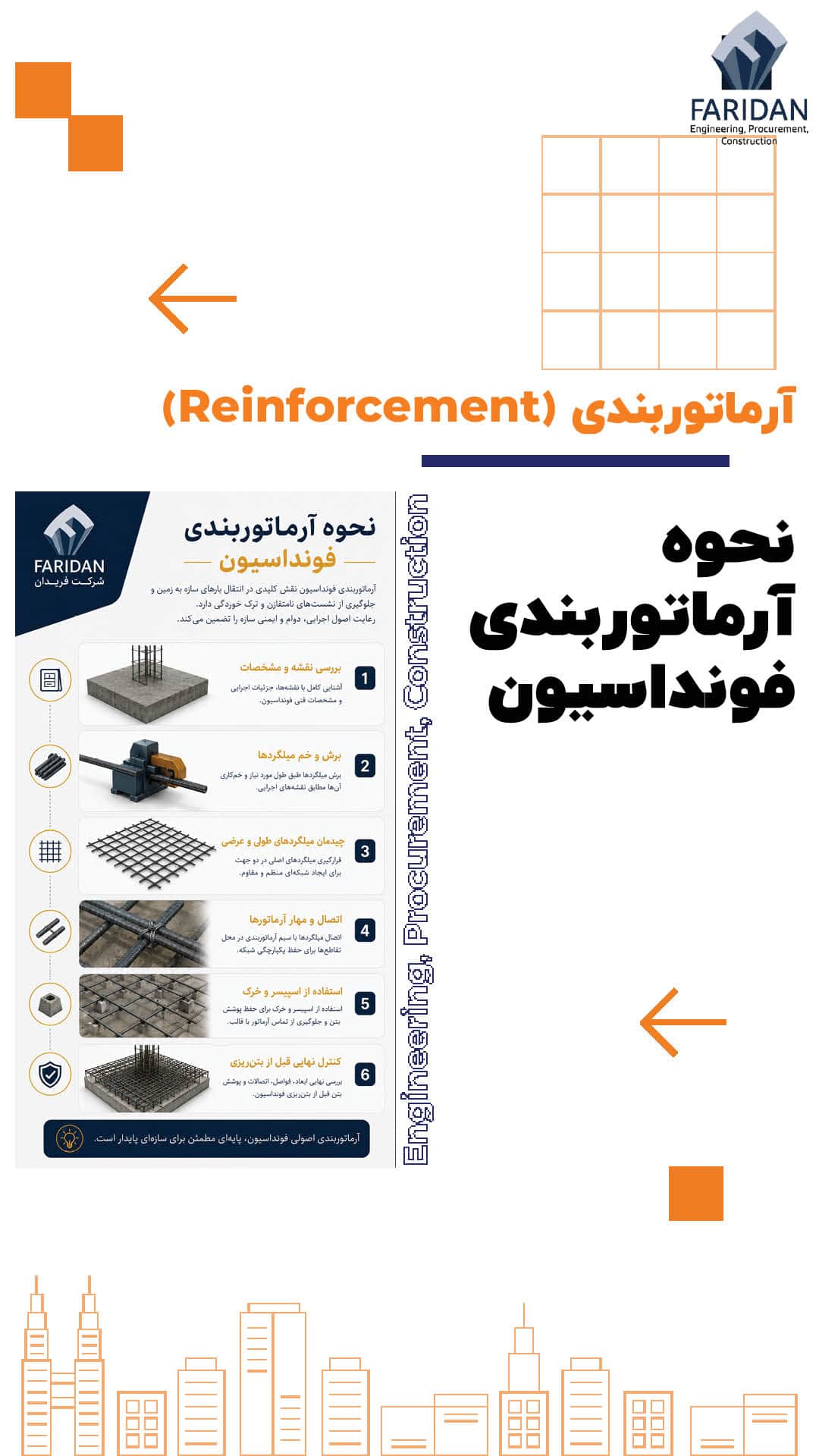

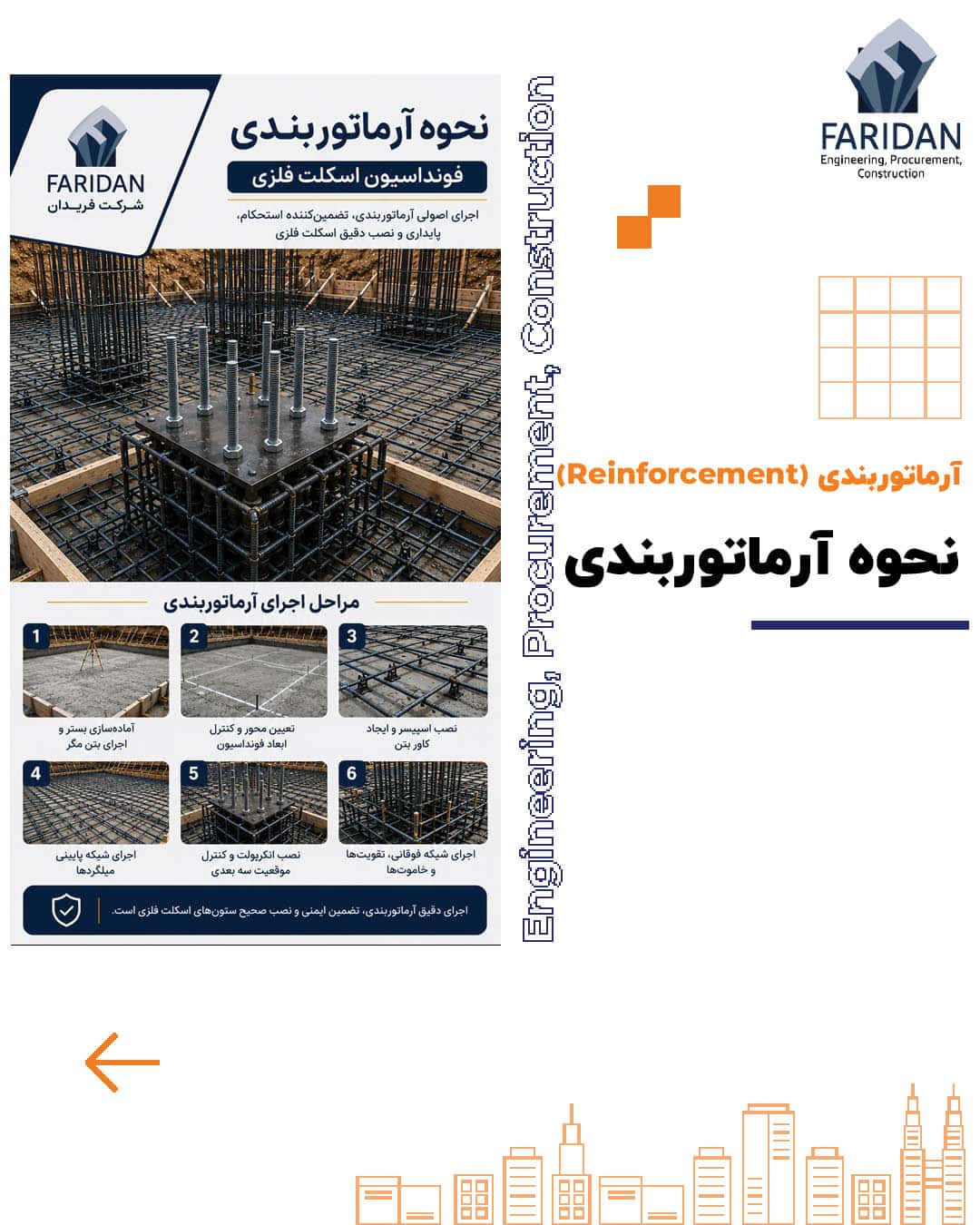

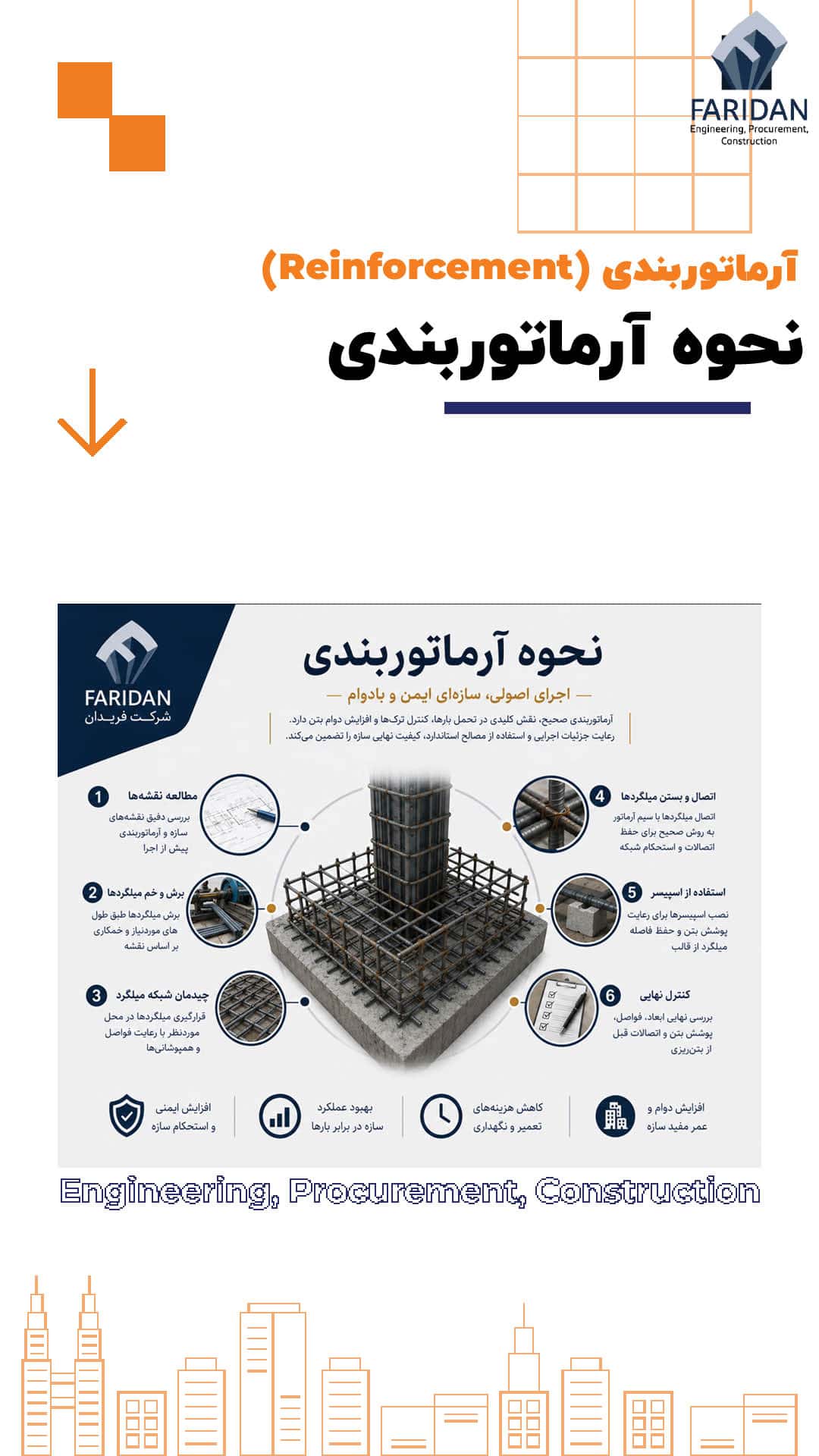

مراحل آرماتوربندی فونداسیون اسکلت فلزی

مراحل آرماتوربندی فونداسیون اسکلت فلزی باید به ترتیب منطقی اجرا شوند؛ حذف یا جابه جایی نسنجیده مراحل، کنترل کیفیت را دشوار می کند.

1. مرحله اول: کنترل آخرین نقشه ها : اول مطمئن شوید نقشه ای که در دست گروه اجرایی است آخرین نسخه مصوب است.
2. مرحله دوم: تهیه لیستوفر : قطر، شکل، تعداد، طول و محل مصرف میلگردها از نقشه استخراج می شود. لیستوفر دقیق، پایه کنترل مصالح و کاهش پرت است.
3. مرحله سوم: برش و خم : قطعات براساس لیستوفر آماده و با مارک مشخص دسته بندی می شوند.
4. مرحله چهارم: تعیین خطوط شبکه : محور، لبه فونداسیون، پدستال و نقاط اصلی روی بتن مگر علامت گذاری می شوند.
5. مرحله پنجم: نصب اسپیسر : اسپیسر باید شبکه را در ارتفاع موردنیاز نگه دارد و پوشش تعیین شده در نقشه و ضوابط پروژه را تأمین کند.
6. مرحله ششم: چیدمان شبکه پایین : میلگردهای هر دو جهت طبق نقشه نصب و در نقاط لازم تثبیت می شوند.
7. مرحله هفتم: نصب تقویت ها : میلگردهای موضعی، تقویتی و هر جزئیاتی که در نقشه آمده در محل تعیین شده قرار می گیرند.
8. مرحله هشتم: نصب خرک ها و شبکه بالا : خرک ها باید شبکه فوقانی را در تراز مناسب و با پایداری کافی نگه دارند.
9. مرحله نهم: اجرای پدستال و میلگردهای مرتبط : آرایش این بخش با محل بولت ها و صفحه ستون هماهنگ می شود.

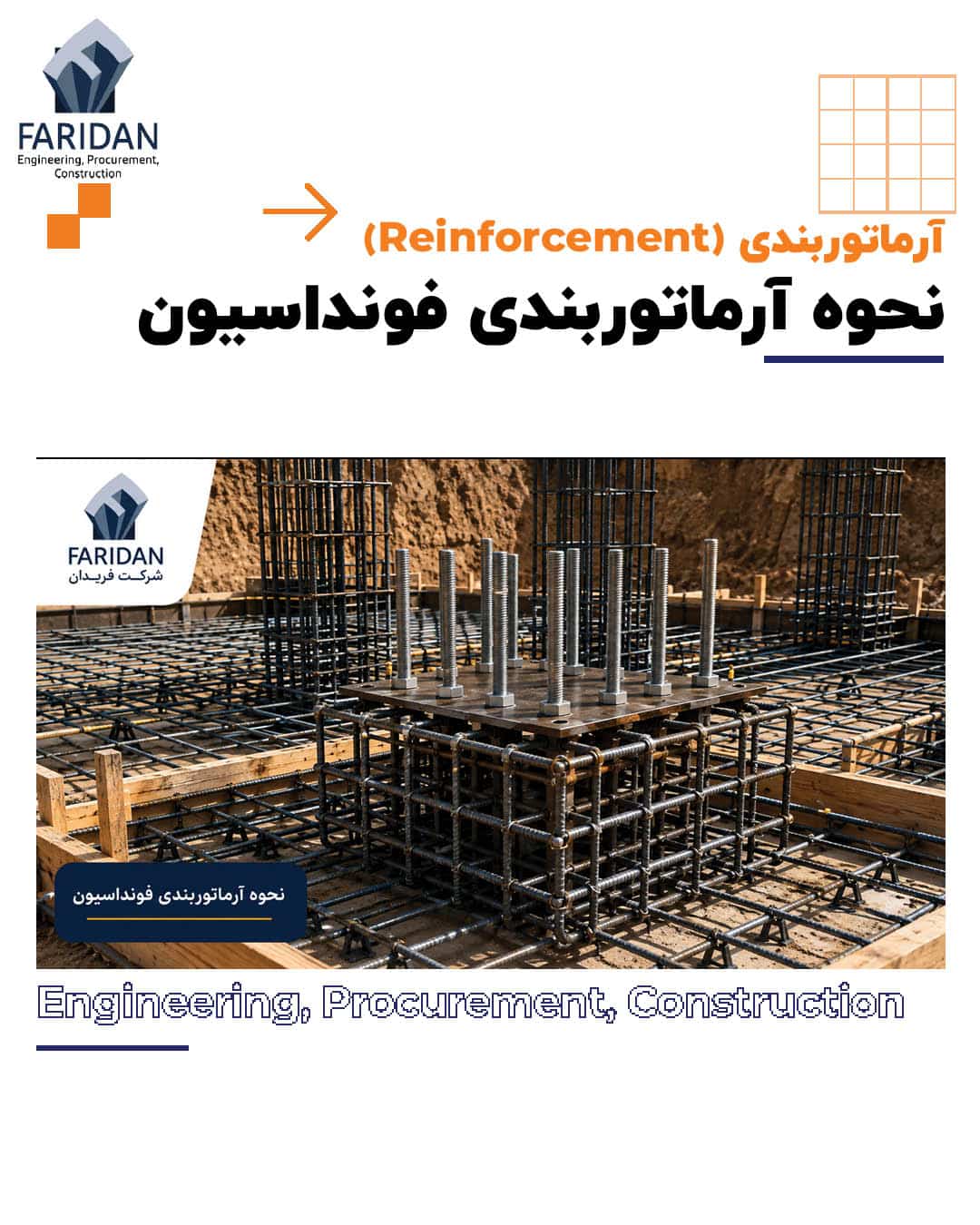

10. مرحله دهم: نصب و تثبیت انکربولت : شابلون بولت نصب و مختصات و ارتفاع آن نقشه برداری می شود.
11. مرحله یازدهم: کنترل نهایی : پیش از بتن ریزی تمام شبکه، کاور، بولت، بازشو، قطعات مدفون و تمیزی فونداسیون بررسی می شوند.
12. مرحله دوازدهم: حفاظت هنگام بتن ریزی : کار آرماتوربند با شروع بتن ریزی تمام نمی شود. شبکه و بولت ها باید تا پایان بتن ریزی موقعیت خود را حفظ کنند.

جدول کنترل نحوه آرماتوربندی فونداسیون

مرحله	مسئول کنترل	سؤال اصلی
نقشه	مهندس اجرا	آخرین Revision است؟
لیستوفر	مسئول فنی	تعداد و شکل قطعات صحیح است؟
برش و خم	سرپرست تولید	ابعاد با لیستوفر منطبق است؟
شبکه پایین	سرپرست اجرا	قطر و فاصله صحیح است؟
اسپیسر	کنترل کیفیت	پوشش بتن حفظ شده؟
شبکه فوقانی	سرپرست اجرا	تراز و پایداری مناسب است؟
پدستال	نقشه بردار/اجرا	محور صحیح است؟
انکربولت	نقشه بردار	X، Y و ارتفاع کنترل شده؟
قبل بتن	نظارت	همه موارد تأیید شده؟

میلگرد آرماتوربندی فونداسیون اسکلت فلزی

انتخاب و اجرای صحیح میلگرد آرماتوربندی فونداسیون فقط به قطر میلگرد محدود نمی شود. مشخصات کامل میلگرد، محل استفاده، تعداد، فاصله و نحوه مهار آن باید با نقشه سازه مطابقت داشته باشد. CRSI نیز در منابع فنی خود تأکید دارد که مشخصات و نشانه گذاری میلگرد برای شناسایی سایز، نوع و گرید اهمیت دارند و جایگذاری صحیح باید طبق placing drawings انجام شود. در کنترل میلگرد آرماتوربندی فونداسیون این موارد را بررسی کنید:

• قطر میلگرد
• تعداد
• فاصله
• جهت قرارگیری
• طول قطعات
• شکل خم
• محل وصله
• طول مهاری
• کیفیت ظاهری
• تمیزی سطح
• وضعیت نگهداری در کارگاه
• انطباق با گواهی مصالح و مشخصات پروژه

چرا قطر صحیح کافی نیست؟ دو میلگرد با قطر یکسان الزاماً مشخصات مکانیکی یکسانی ندارند. بنابراین تطبیق فقط با کولیس یا مشاهده قطر کافی نیست.

نمونه واقعی پروژه

در یک پروژه چندبلوکی، میلگردهای یک قطر از دو محموله مختلف در یک محدوده دپو شده بودند. تفکیک براساس برچسب و مدارک تأمین، از استفاده اشتباه مصالح در بخش هایی با مشخصات متفاوت جلوگیری کرد.

شبکه پایین در آرماتوربندی فونداسیون اسکلت فلزی

شبکه پایین معمولاً یکی از اصلی ترین اجزای فولادگذاری پی است، اما این جمله نباید به یک نسخه عمومی برای همه فونداسیون ها تبدیل شود. مقدار و آرایش آرماتور دقیقاً از طراحی پروژه می آید. در اجرای شبکه پایین:

• لبه ها را از روی محورهای کنترل شده تنظیم کنید.
• فاصله میلگردها را از روی نقشه بخوانید.
• پوشش بتن را با اسپیسر مناسب تثبیت کنید.
• میلگردها را روی خاک یا بتن مگر بدون ساپورت مناسب رها نکنید.
• مسیر رفت وآمد نیروها را محدود کنید.
• از جابه جایی شبکه هنگام نصب لایه بعد جلوگیری کنید.

CRSI استفاده از bar supports را برای نگه داشتن آرماتور در موقعیت و تأمین عمق پوشش مناسب ضروری می داند.

تجربه اجرا

در یک فونداسیون گسترده، رفت وآمد نیروها روی شبکه باعث شکست تعدادی از اسپیسرهای نامناسب شده بود. قبل از ادامه کار، مسیر رفت وآمد اصلاح و ساپورت های مناسب جایگزین شدند. کنترل زودهنگام از کاهش کاور در بخش وسیعی از پی جلوگیری کرد.

خرک و شبکه بالا؛ جایی که پایداری شبکه اهمیت پیدا می کند

در نحوه آرماتوربندی فونداسیون خرک فقط یک میلگرد کمکی نیست؛ وظیفه آن حفظ هندسه شبکه فوقانی تا زمان بتن ریزی است. خرک نامناسب سه مشکل ایجاد می کند:

• شبکه بالا نشست می کند؛
• فاصله مؤثر میان دو شبکه تغییر می کند؛
• رفت وآمد یا بتن ریزی موقعیت میلگرد را برهم می زند.

نوع، ابعاد و فاصله خرک باید با شرایط نقشه و روش اجرایی پروژه هماهنگ باشد. در یک فونداسیون حجیم مربوط به ساختمان بلندمرتبه، تیم کنترل مشاهده کرد خرک های اولیه در مسیرهای رفت وآمد تغییرشکل داده اند. قبل از ادامه عملیات، طرح ساپورت اجرایی اصلاح شد و مسیرهای دسترسی مجزا تعریف شدند.

وصله ها در نحوه آرماتوربندی

وصله یکی از نقاطی است که تصمیم کارگاهی بدون تأیید مهندسی به سرعت کیفیت پروژه را کاهش می دهد. طول، محل و نوع وصله تابع نقشه و ضوابط طراحی است. اگر طول شاخه موجود با نقشه هماهنگ نیست، کارگر نباید محل وصله را بر اساس «راحتی اجرا» انتخاب کند.

ACI 318 برای development و splicing میلگرد الزامات مشخص دارد و تحقیقات و منابع رسمی ACI نیز همچنان موضوع طول مهاری و وصله را به عنوان یک مسئله تخصصی طراحی بررسی می کنند.

اصل اجرایی

وصله را از روی نقشه اجرا کنید، نه از روی باقی مانده شاخه ها : این جمله در پروژه های بزرگ میلیون ها تومان ارزش پیدا می کند. اهمیت انکربولت در آرماتوربندی فونداسیون اسکلت فلزی : اگر یک بخش وجود داشته باشد که فونداسیون سازه فولادی را از منظر اجرای کارگاهی کاملاً متمایز کند، همان مجموعه انکربولت و صفحه ستون است.

بولت ها باید در سه بعد کنترل شوند: X + Y + Z   یعنی:

• موقعیت روی پلان
• فاصله نسبت به محور
• ارتفاع نهایی

همچنین این موارد باید بررسی شوند:

• فاصله بولت ها از یکدیگر
• شاقولی
• طول بیرون زدگی
• طول رزوه قابل استفاده
• تداخل با آرماتورها
• تثبیت در برابر لرزش
• صحت شابلون

اشتباه بسیار پرهزینه : «بعداً صفحه ستون را سوراخ می کنیم.» این تفکر نباید روش اجرایی پروژه باشد. هرگونه اصلاح باید براساس بررسی فنی و تأیید عوامل ذی صلاح انجام شود.

نمونه پروژه

در یک سوله صنعتی، کنترل قبل از بتن ریزی نشان داد فاصله دو بولت در یک پایه با سوراخ های صفحه ستون منطبق نیست. تعویض شابلون در همان مرحله چند ساعت زمان برد؛ اصلاح بعد از بتن ریزی هزینه و زمان بسیار بیشتری ایجاد می کرد.

تداخل انکربولت و میلگرد؛ چالش پنهان نحوه آرماتوربندی فونداسیون

در نقشه دوبعدی ممکن است هر سیستم جداگانه صحیح به نظر برسد، اما وقتی بولت، آرماتور و پدستال در فضای واقعی کنار یکدیگر قرار می گیرند، ازدحام ایجاد می شود. اگر تداخل وجود دارد:

1. میلگرد را خودسرانه قطع نکنید.
2. بولت را خودسرانه جابه جا نکنید.
3. مسئله را مستند کنید.
4. راه حل را از طراح یا مسئول ذی صلاح دریافت کنید.
5. فقط جزئیات تأییدشده را اجرا کنید.

در یک ساختمان فولادی چندطبقه، همین کنترل قبل از ساخت شابلون ها باعث شد تداخل تعدادی از انکرها با آرماتورهای پدستال در مرحله نقشه خوانی شناسایی شود. اصلاح مهندسی قبل از اجرا، کارگاه را از تصمیم بداهه نجات داد.

نکات آرماتوربندی فونداسیون

اگر بخواهم نکات آرماتوربندی فونداسیون را از دید یک مدیر پروژه خلاصه کنم، تمرکز باید بر «کنترل قبل از غیرقابل برگشت شدن کار» باشد. بتن ریزی مرز مهمی است؛ بسیاری از خطاها قبل از آن ساده و بعد از آن بسیار پرهزینه اند.مهم ترین نکات آرماتوربندی فونداسیون :

• آخرین نقشه مصوب را کنترل کنید.
• لیستوفر را قبل از برش انبوه بازبینی کنید.
• محور فونداسیون را با نقشه برداری تثبیت کنید.
• کاور را با ساپورت مناسب حفظ کنید.
• شبکه را برای عبور نیروها رها نکنید.
• تراز شبکه فوقانی را کنترل کنید.
• وصله را طبق طراحی اجرا کنید.
• قطعات مدفون را قبل از بتن فراموش نکنید.
• شبکه را قبل از بتن ریزی تمیز کنید.
• هنگام بتن ریزی از پایداری شبکه و تمام اجزای تثبیت شده اطمینان بگیرید.
• تمام تغییرات را ثبت کنید.

یک قانون مدیریتی : هر چیزی که پس از بتن ریزی دیده نمی شود، باید قبل از بتن ریزی دو بار کنترل شود.

فاصله و پوشش میلگرد در نحوه آرماتوربندی فونداسیون

پوشش بتن صرفاً فاصله ای برای زیباترشدن کار نیست؛ بخشی از حفاظت آرماتور و عملکرد دوام سازه است. CRSI صراحتاً اهمیت concrete cover و استفاده از bar supports را برای حفظ محل میلگرد مطرح می کند. همچنین Field Inspection این مؤسسه، مواد، میلگردهای نصب شده، ساپورت ها، گره ها، وصله ها و تلرانس های ساخت و جایگذاری را جزو موارد بازرسی قرار می دهد.

در آرماتوربندی فونداسیون اسکلت فلزی پوشش بتن باید مطابق نقشه و ضوابط حاکم بر پروژه اجرا شود؛ عدد واحدی را نمی توان برای تمام شرایط محیطی و تمام سطوح فونداسیون نسخه کرد.

خطای متداول : استفاده از تکه های نامنظم مصالح به جای اسپیسر مناسب باعث می شود کاور قابل کنترل نباشد. در یک پروژه مسکونی بزرگ، بازرسی پیش از بتن ریزی نشان داد بخشی از ساپورت ها در اثر حرکت شبکه جابه جا شده اند. اصلاح قبل از بتن ریزی سریع انجام شد و موقعیت آرماتورها دوباره کنترل شد.

ضوابط آرماتوربندی فونداسیون اسکلت فلزی

ضوابط آرماتوربندی فونداسیون اسکلت فلزی را نباید به چند عدد حفظ شده درباره کاور و وصله تبدیل کنید. ضوابط واقعی از مجموعه نقشه های مصوب، مشخصات فنی، مقررات ملی و استانداردهای ارجاع شده پروژه تشکیل می شوند. برای پروژه ایرانی، مبحث نهم مقررات ملی ساختمان یکی از مراجع اصلی ضوابط بتن آرمه است. در سطح اجرایی، این موارد باید تحت کنترل قرار گیرند:

• مصالح : میلگرد باید مطابق مشخصات پروژه و مدارک فنی باشد.
• فاصله میلگردها : فاصله باید با نقشه و محدودیت های بتن ریزی سازگار باشد.
• پوشش بتن : موقعیت شبکه باید پوشش موردنیاز طراحی و شرایط محیطی را تأمین کند.
• مهار : میلگرد باید طول و شرایط مهاری تعیین شده در طراحی را داشته باشد.
• وصله : نوع و محل وصله طبق نقشه و ضوابط طراحی اجرا می شود.
• خم : ابعاد و شکل خم باید براساس نقشه و مشخصات مربوط به میلگرد باشد.
• تغییرات : هیچ تغییر اجرایی نباید بدون تأیید مهندسی به جزئیات سازه تحمیل شود.
• بازرسی : قبل از بتن ریزی، شبکه باید از نظر محل، پایداری، تمیزی و جزئیات مورد تأیید قرار گیرد.

نحوه آرماتوربندی و کنترل بتن ریزی

شما می توانید تمام نحوه آرماتوربندی را درست انجام دهید و در دو ساعت بتن ریزی بخشی از نتیجه را از بین ببرید. چه چیزهایی در بتن ریزی شبکه را تهدید می کنند؟

• راه رفتن نیروها روی میلگرد
• حرکت شلنگ پمپ
• برخورد ویبراتور
• فشار بتن
• جابه جایی اسپیسر
• حرکت شابلون بولت
• افتادن مصالح روی شبکه برای همین، قبل از بتن ریزی مسیر حرکت نیروها و تجهیزات را مشخص کنید. ویبراتور نباید ابزار جابه جایی میلگرد باشد.

رویداد واقعی کارگاهی

در یک پی گسترده، حرکت مداوم شلنگ بتن باعث واردشدن نیرو به شابلون چند پایه شده بود. حضور مسئول آرماتوربندی و نقشه بردار در مرحله بتن ریزی باعث شد تغییر جزئی همان لحظه شناسایی و قبل از گیرش بتن اصلاح شود.

کنترل انکربولت بعد از بتن ریزی

کنترل بولت فقط قبل از بتن کافی نیست. پس از بتن ریزی و زمانی که شرایط اجازه می دهد، موقعیت مجموعه دوباره برداشت می شود تا نصب اسکلت با اطلاعات واقعی برنامه ریزی شود. کنترل شامل:

• فاصله محورها
• ارتفاع
• وضعیت رزوه
• تمیزی
• عدم آسیب مکانیکی است.

صفحه ستون و گروت؛ پایان واقعی نحوه آرماتوربندی فونداسیون

اگرچه نصب بیس پلیت و گروت خارج از عملیات مستقیم آرماتوربندی است، مدیر پروژه باید ارتباط آنها را با کیفیت فونداسیون بشناسد. محور، تراز و ارتفاعی که در مرحله آرماتوربندی فونداسیون اسکلت فلزی و بولت گذاری تثبیت شده، در این مرحله خودش را نشان می دهد. اگر انکرها درست باشند:

• صفحه ستون راحت تر نصب می شود.
• ترازکردن کنترل پذیرتر است.
• ستون با محور طراحی تطبیق بهتری دارد.
• عملیات نصب با اصلاحات کمتری انجام می شود.

ارتباط آرماتوربندی اسکلت فلزی با سایر موارد

اصول عمومی فولادگذاری، پوشش، مهار، وصله، کنترل نقشه و تثبیت میلگرد در آرماتوربندی اسکلت بتنی نیز اهمیت دارند؛ اما اکنون ما تمرکز را روی فونداسیون سازه فولادی و هماهنگی آن با صفحه ستون و بولت قرار داده ایم تا درک بهتری از این موضوع پیدا کنید.

در سازه بتن آرمه، آرماتوربندی ستون ادامه مستقیم فولادگذاری فونداسیون محسوب می شود؛ اما در اسکلت فولادی، اتصال ستون به فونداسیون از طریق مجموعه پایه ستون انجام می شود. همین مقایسه به شما کمک می کند تفاوت سیستم ها را درک کنید.

روش تاپ داون و آرماتوربندی فونداسیون اسکلت فلزی

در پروژه هایی که روش تاپ داون اجرا می شود، ترتیب متعارف ساخت تغییر می کند و دسترسی، حمل مصالح، توالی اعضا و عملیات زیرزمین به برنامه دقیق تری نیاز دارند. در چنین پروژه ای نحوه آرماتوربندی باید با روش ساخت هماهنگ شود؛ زیرا یک جبهه کوچک و محدود نمی تواند همان الگوی لجستیکی کارگاه باز را داشته باشد.  در یک پروژه شهری دارای چند طبقه زیرزمین، تحویل مرحله ای میلگرد براساس توالی آزادشدن جبهه ها باعث شد مسیرهای محدود حمل با انبار میلگرد مسدود نشوند.

متره، لیستوفر و کنترل پرت میلگرد در آرماتوربندی فونداسیون اسکلت فلزی

در پروژه های بزرگ، کنترل اقتصادی آرماتوربندی فونداسیون اسکلت فلزی از زمان ورود میلگرد به کارگاه شروع نمی شود؛ بلکه از متره دقیق نقشه و تهیه لیستوفر آغاز می شود. اگر مقدار، قطر، طول، شکل و محل مصرف میلگردها قبل از برش مشخص نباشد، کارگاه خیلی زود با برش های پراکنده، باقی مانده های بدون برنامه، کسری بعضی قطرها و افزایش پرت روبه رو می شود.

لیستوفر؛ حلقه اتصال نقشه و اجرا

لیستوفر دقیق باید حداقل مارک میلگرد، قطر، تعداد، طول، شکل خم، طول کل، وزن تقریبی و محل مصرف را مشخص کند. این اطلاعات به مدیر پروژه اجازه می دهد مقدار میلگرد موردنیاز را با خرید، موجودی انبار و مصرف واقعی مقایسه کند.

در نحوه آرماتوربندی فونداسیون حرفه ای، لیستوفر فقط فهرست برش نیست؛ ابزار کنترل هزینه و برنامه تولید است. تیم اجرایی بر اساس آن قطعات مشابه را دسته بندی می کند، برش و خم را به ترتیب جبهه های کاری پیش می برد و از تولید زودهنگام قطعاتی که هنوز به آنها نیاز ندارد جلوگیری می کند.

برنامه برش؛ جایی که پرت واقعی کنترل می شود

بعد از تهیه لیستوفر باید برنامه برش تنظیم شود. هدف این است که قطعات موردنیاز از شاخه های موجود به شکلی استخراج شوند که طول باقی مانده به حداقل برسد یا برای قطعات مجاز دیگر قابل استفاده باشد. برای مثال، اگر پس از برش یک قطعه، بخشی از شاخه باقی بماند، نباید فوراً آن را ضایعات تلقی کرد. طول باقی مانده ثبت و براساس قطر، گرید و طول دسته بندی می شود و در برنامه برش بعدی قرار می گیرد؛ البته فقط زمانی که استفاده از آن با نقشه، طول موردنیاز، محل مصرف و مشخصات فنی پروژه مطابقت داشته باشد.

اصل مهم: کنترل پرت به معنای استفاده اجباری از هر تکه میلگرد نیست؛ به معنای برنامه ریزی مصرف بدون ایجاد مغایرت با نقشه است.

کنترل مصرف واقعی در برابر متره

مدیر پروژه فقط نباید بداند چند تن میلگرد خریداری کرده است. سه عدد باید دائماً با یکدیگر مقایسه شوند:

1. مقدار متره شده
2. مقدار تحویل شده به کارگاه
3.  مقدار مصرف شده و باقی مانده

اگر اختلاف این سه عدد غیرعادی باشد، باید علت آن مشخص شود. تغییر نقشه، پرت برش، دوباره کاری، خطای لیستوفر، قطعات باقی مانده یا مصرف خارج از برنامه هرکدام اثر متفاوتی بر هزینه دارند.

در یک پروژه دارای چند تیپ فونداسیون، تیم اجرایی در ابتدا میلگردهای هر تیپ را به صورت مستقل برش می داد. پس از یکپارچه سازی لیستوفر و برنامه برش، باقی مانده قابل استفاده بعضی شاخه ها برای قطعات موردنیاز تیپ های دیگر در نظر گرفته شد. این تغییر، بدون دستکاری مشخصات طراحی، مصرف میلگرد را منظم تر و حجم باقی مانده های بلااستفاده را کمتر کرد. برای کنترل میلگرد آرماتوربندی فونداسیون در پروژه های بزرگ، این چهار اقدام را در برنامه کارگاه قرار دهید:

• لیستوفر را پیش از برش انبوه کنترل و تأیید کنید.
• قطعات برش خورده را با مارک و محل مصرف مشخص کنید.
• باقی مانده های قابل استفاده را براساس قطر و طول ثبت و تفکیک کنید.
• مصرف واقعی هر جبهه را با مقدار متره شده همان جبهه مقایسه کنید.

این رویکرد باعث می شود نحوه آرماتوربندی فقط از نظر فنی کنترل نشود؛ بلکه مصرف مصالح، پرت و هزینه اجرای فونداسیون نیز قابل ردیابی باشد.

اشتباهات پرهزینه در نحوه آرماتوربندی فونداسیون

این اشتباهات را در کارگاه نادیده نگیرید:

اشتباه	نتیجه
اجرای نقشه قدیمی	دوباره کاری گسترده
محوربندی ضعیف	خطای محل ستون
اسپیسر نامناسب	کاهش یا تغییر کاور
شابلون ضعیف بولت	جابه جایی در بتن ریزی
وصله خودسرانه	مغایرت سازه ای
قطع میلگرد برای عبور بولت	تغییر غیرمجاز طراحی
راه رفتن روی شبکه	تغییر تراز
عدم کنترل بعد از بتن	غافلگیری هنگام نصب اسکلت
نبود لیستوفر	پرت و آشفتگی مصالح
عدم ثبت تغییرات	اختلاف اجرایی و قراردادی

کنترل کیفیت؛ چک لیست پیش از بتن ریزی

CRSI در راهنمای Field Inspection فهرستی از مواردی مانند مصالح، میلگردهای نصب شده، bar supports، tying، splices و tolerances را جزء موضوعات بازرسی معرفی می کند. پیش از بتن ریزی، آخرین کنترل باید کوتاه، اجرایی و بدون ابهام باشد. هدف این مرحله آموزش دوباره جزئیات نیست؛ هدف تأیید آمادگی فونداسیون برای بتن ریزی است.

شبکه میلگرد

• قطر، تعداد و فاصله ها با نقشه منطبق است؟
• موقعیت شبکه و پوشش بتن صحیح است؟
• شبکه فوقانی پایداری کافی دارد؟
• تقویت ها و قطعات مدفون تکمیل شده اند؟

کنترل انکربولت

مختصات X و Y، ارتفاع Z، شاقولی، استحکام شابلون، حفاظت رزوه ها و عدم تداخل مجموعه انکربولت با شبکه آرماتور کنترل و تأیید شده باشد.

آمادگی بتن ریزی

• شبکه و محدوده فونداسیون تمیز است؟
• مسیر حرکت نیرو و شلنگ بتن مشخص شده؟
• دسترسی ویبراتور مناسب است؟
• افراد مسئول کنترل هنگام بتن ریزی مشخص هستند؟

اگر یکی از کنترل های اصلی تأیید نشده است، بتن ریزی نباید به مرحله کشف خطا تبدیل شود.

قالب بندی چگونه کیفیت نحوه آرماتوربندی فونداسیون را حفظ می کند؟

قالب بندی مرحله ای جدا از آرماتوربندی است، اما مستقیماً روی نتیجه آن اثر دارد. قالب باید بدون فشار غیرمجاز به شبکه بسته شود، ابعاد فونداسیون را حفظ کند و فضای موردنیاز برای پوشش بتن را تغییر ندهد. در هنگام بستن قالب، ضربه یا جابه جایی شبکه، اسپیسرها و میلگردهای پدستال باید کنترل شود.

در پروژه ای با چند فونداسیون منفرد، بسته شدن زودهنگام قالب در بخشی از جبهه باعث محدودشدن دسترسی برای اصلاح اسپیسرها شد. پس از تغییر ترتیب تحویل، ابتدا شبکه و کاور کنترل و سپس قالب نهایی بسته شد. این تغییر کوچک، کیفیت تحویل قبل از بتن ریزی را افزایش داد.

نقش نقشه برداری در نحوه آرماتوربندی فونداسیون

در سازه فولادی، نقشه بردار فقط کسی نیست که ابتدا محور بدهد و سپس کارگاه را ترک کند. حضور او در نقاط کلیدی ارزش دارد:

1. محور اولیه
2. شابلون بولت
3.  کنترل قبل بتن
4.  برداشت بعد بتن

این چهار کنترل یک زنجیره ایجاد می کنند. در یک پروژه صنعتی، کنترل دوم شابلون ها بعد از تکمیل شبکه نشان داد یکی از شابلون ها حین عبور نیرو جابه جا شده است. اصلاح آن قبل از بتن از ایجاد خطای دائمی جلوگیری کرد.

BIM و کنترل تداخل پیش از آرماتوربندی فونداسیون اسکلت فلزی

در فونداسیون های پرتراکم، مدل سازی سه بعدی ارزش بسیار زیادی دارد. شما می توانید پیش از کارگاه بررسی کنید:

• بولت با میلگرد تداخل دارد یا خیر؛
• صفحه ستون روی پدستال چگونه قرار می گیرد؛
• شبکه بالا چه فضایی برای بولت باقی می گذارد؛
• قطعات مدفون با میلگردها برخورد دارند یا خیر. در پروژه های بزرگ، کشف تداخل روی مانیتور بسیار ارزان تر از کشف آن بعد از بستن شبکه است.

مدیریت نیروی انسانی در نحوه آرماتوربندی

یک تیم پرتعداد الزاماً تیم سریع نیست. برای یک فونداسیون بزرگ، تفکیک مسئولیت ها نتیجه بهتری ایجاد می کند:

• گروه برش و خم
• گروه انتقال
• گروه شبکه پایین
• گروه شبکه بالا و خرک
• گروه پدستال
• مسئول کنترل
• نقشه بردار

همزمان کردن فعالیت ها باید براساس فضای واقعی جبهه انجام شود. ازدحام نیروی انسانی روی شبکه نه تنها سرعت را بالا نمی برد، بلکه احتمال جابه جایی آرماتور و اسپیسر را افزایش می دهد.

زمان مناسب برای درخواست مشاوره شرکت فریدان

بهترین زمان برای بررسی نحوه آرماتوربندی فونداسیون بعد از ایجاد مشکل نیست؛ قبل از شروع تولید و نصب میلگرد است. شرکت فریدان می تواند در مرحله بررسی اجرایی پروژه، نقشه های فونداسیون، حجم عملیات، وضعیت جبهه های کاری و نیازهای هماهنگی میان فونداسیون و اسکلت فولادی را ارزیابی کند. اگر پروژه بزرگ یا دارای برنامه فشرده است، ارسال نقشه قبل از تجهیز کامل تیم اجرایی تصمیم دقیق تری برای ظرفیت نیروی انسانی و روش اجرا ایجاد می کند.

هزینه آرماتوربندی فونداسیون اسکلت فلزی از چه چیزهایی تأثیر می گیرد؟

قیمت فقط به وزن میلگرد وابسته نیست. عوامل اصلی عبارت اند از:

• حجم میلگرد
• تعداد تیپ فونداسیون
• پیچیدگی دیتیل ها
• تراکم شبکه
• حجم پدستال ها
• شرایط کارگاه
• دسترسی
• نیاز به برش و خم
• تعداد جبهه ها
• برنامه زمانی
• مسئولیت بولت گذاری
• تجهیزات حمل
• سطح کنترل و مستندسازی برای همین اعلام قیمت حرفه ای قبل از دیدن نقشه همیشه با عدم قطعیت زیادی همراه است.

اقدام عملی

اگر برای پروژه خود قیمت می خواهید، این چهار مورد را آماده کنید: نقشه + محل پروژه + برنامه زمانی + حجم تقریبی میلگرد

شرکت فریدان با بررسی همین اطلاعات اولیه می تواند دامنه عملیات را روشن تر کند و امکان ارائه پیشنهاد اجرایی و مالی دقیق تری فراهم شود.

چگونه پیمانکار آرماتوربندی فونداسیون اسکلت فلزی را انتخاب کنیم؟

قیمت تنها معیار نیست. از پیمانکار بپرسید:

• پروژه فولادی مشابه اجرا کرده است؟
• بولت گذاری را چگونه کنترل می کند؟
• چه کسی نقشه خوانی می کند؟
• لیستوفر چگونه تهیه می شود؟
• مسئول کنترل کیست؟
• نقشه بردار چه زمانی حضور دارد؟
• پرت چگونه ثبت می شود؟
• تغییر نقشه چگونه مدیریت می شود؟
• ظرفیت نیروی واقعی چقدر است؟
• تحویل قبل از بتن چگونه انجام می شود؟ پاسخ مبهم به این سؤالات یعنی ریسک بالاتر.

چرا کیفیت فونداسیون، سرعت نصب اسکلت را تعیین می کند؟

کارفرما معمولاً سرعت فونداسیون و سرعت اسکلت را دو موضوع جدا می بیند. این تفکیک درست نیست. اگر فونداسیون با کیفیت تحویل شود:

• بولت ها در محل صحیح اند؛
• صفحه ستون با اصلاح کمتری نصب می شود؛
• محور ستون ها سریع تر کنترل می شود؛
• تیم نصب منتظر عملیات اصلاحی نمی ماند؛
• جرثقیل زمان کمتری تلف می کند.

مزیت اجرای یکپارچه توسط شرکت فریدان

در پروژه ای که چند پیمانکار بدون هماهنگی روی فونداسیون، بولت و اسکلت کار می کنند، مرز مسئولیت ها خیلی زود به محل اختلاف تبدیل می شود. شرکت فریدان با نگاه یکپارچه به عملیات عمرانی، تلاش می کند ارتباط میان نقشه، نحوه آرماتوربندی، کنترل فونداسیون و مراحل بعدی سازه را از ابتدا روشن کند. برای مدیر پروژه ای که به تحویل قابل پیش بینی نیاز دارد، همین هماهنگی ارزش بیشتری از افزایش صرف تعداد نیروی کار ایجاد می کند.

اگر نقشه های پروژه آماده اند، بررسی اولیه فونداسیون و شرایط اجرای پروژه توسط شرکت فریدان می تواند قبل از شروع عملیات، نقاط حساس اجرایی و ظرفیت موردنیاز را مشخص کند.

جمع بندی؛ نحوه آرماتوربندی فونداسیون را از نصب اسکلت جدا نبینید

مهم ترین نتیجه این مقاله ساده است: در آرماتوربندی فونداسیون اسکلت فلزی شما فقط برای بتن ریزی آماده نمی شوید؛ در واقع محل نصب آینده اسکلت را می سازید. بنابراین نحوه آرماتوربندی فونداسیون باید از همان ابتدا با محور ستون، پدستال، صفحه ستون و انکربولت هماهنگ باشد. به ترتیب این پنج موضوع را جدی بگیرید:

1. نقشه صحیح
2.  شبکه صحیح
3. بولت صحیح
4.  بتن ریزی کنترل شده
5.  نصب صحیح اسکلت

اگر یکی از این حلقه ها ضعیف باشد، مرحله بعد هزینه آن را پرداخت می کند. برای مدیر پروژه، مهم ترین کار این است که کنترل را قبل از نقاط غیرقابل برگشت قرار دهد. شبکه ای که هنوز بتن ریزی نشده قابل اصلاح است؛ بولتی که داخل بتن سخت شده در محل اشتباه قرار گرفته، مسئله بسیار جدی تری ایجاد می کند. نحوه آرماتوربندی حرفه ای یعنی پیش بینی همین نقاط قبل از تبدیل شدن به مشکل.

سوالات متداول درباره آرماتوربندی فونداسیون اسکلت فلزی

۱. آرماتوربندی فونداسیون اسکلت فلزی چگونه انجام می شود؟

بعد از کنترل بستر، بتن مگر و محوربندی، میلگردها براساس لیستوفر برش و خم می شوند، شبکه پایین و سپس تقویت ها، خرک و شبکه بالا اجرا می شوند. در ادامه پدستال و مجموعه انکربولت ها کنترل شده و پس از تأیید نهایی، بتن ریزی انجام می شود.

۲. مهم ترین تفاوت نحوه آرماتوربندی فونداسیون اسکلت فلزی چیست؟

هماهنگی دقیق فونداسیون با انکربولت و صفحه ستون اهمیت ویژه دارد. خطای محل بولت مستقیماً روی نصب ستون فلزی اثر می گذارد.

۳. انکربولت باید قبل یا بعد از آرماتوربندی نصب شود؟

توالی دقیق به نقشه و روش اجرایی پروژه بستگی دارد، اما موقعیت بولت و تداخل آن با شبکه باید قبل از بتن ریزی کاملاً کنترل و حل شده باشد.

۴. آیا می توان میلگرد را برای عبور انکربولت قطع کرد؟

خیر، تغییر میلگرد طراحی شده بدون تأیید مهندسی صحیح نیست. هر تداخل باید از مسیر طراح یا مسئول ذی صلاح حل شود.

5. چند روز بعد از بتن ریزی فونداسیون می توان نصب اسکلت فلزی را آغاز کرد؟

زمان شروع نصب اسکلت فلزی با یک عدد ثابت برای همه پروژه ها تعیین نمی شود. مقاومت بتن، شرایط عمل آوری، دمای محیط، نوع سیمان، ابعاد فونداسیون، نیروهای مرحله نصب و الزامات نقشه و مشخصات فنی باید بررسی شوند. شروع نصب زمانی انجام می شود که مقاومت لازم بتن طبق مدارک پروژه و نتایج کنترل کیفیت تأیید شده باشد. مدیر پروژه نباید صرفاً بر اساس گذشت تعداد مشخصی روز، اجازه بارگذاری فونداسیون را صادر کند.

۶. اسپیسر چه نقشی در نحوه آرماتوربندی دارد؟

اسپیسر موقعیت شبکه را تثبیت و به حفظ پوشش تعیین شده برای بتن کمک می کند. ساپورت نامناسب باعث تغییر کاور می شود. CRSI نیز bar supports را برای حفظ عمق مناسب پوشش بتن ضروری می داند.

۷. چرا شبکه فوقانی فونداسیون به خرک نیاز دارد؟

خرک تراز و موقعیت شبکه فوقانی را تا زمان بتن ریزی حفظ می کند. ضعف خرک باعث نشست یا تغییر هندسه شبکه می شود.

۸. چه عواملی قیمت آرماتوربندی فونداسیون اسکلت فلزی را تغییر می دهند؟

وزن میلگرد، تراکم شبکه، تعداد تیپ فونداسیون، شرایط کارگاه، حجم پدستال ها، برش و خم، بولت گذاری، تعداد جبهه و برنامه زمانی مهم ترین عوامل هستند.

۹. بهترین زمان بررسی نحوه آرماتوربندی فونداسیون چه زمانی است؟

قبل از برش انبوه و شروع نصب شبکه. بررسی زودهنگام نقشه ها امکان شناسایی تداخل ها و مشکلات اجرایی را قبل از ایجاد هزینه فراهم می کند.

۱۰. برای دریافت مشاوره اجرای فونداسیون چه اطلاعاتی لازم است؟

نقشه فونداسیون، محل پروژه، برنامه زمانی، حجم تقریبی میلگرد و اطلاعات اسکلت فولادی برای بررسی اولیه بسیار مفید هستند. شرکت فریدان می تواند با دریافت این اطلاعات، شرایط اجرایی و دامنه مناسب همکاری را بررسی کند.
