نحوه اجرای مراحل گودبرداری ساختمان و زمین + نکات مهم (2)
مراحل گودبرداری ساختمان از بررسی زمین، همجواری ها و مطالعات ژئو تکنیک آغاز می شود و تا کنترل نهایی بستر ادامه دارد.در گودبرداری زمین باید نوع خاک، سطح آب زیرزمینی، قنات ها، تأسیسات مدفون و شرایط ساختمان های مجاور بهدقت بررسی شوند.
تعیین صفر–صفر، تراز نهایی و محدوده دقیق گود از مهم ترین اقدامات پیش از شروع عملیات است.انتخاب سازه نگهبان باید بر اساس عمق گود، شرایط خاک، سربار و میزان حساسیت همجواری ها انجام شود.
در گودبرداری ساختمان، برداشت خاک باید مرحله ای و کاملاً هماهنگ با پایدارسازی دیواره ها پیش برود.کنترل مسیر ماشین آلات، رمپ، دپوی خاک و فاصله تجهیزات از لبه گود نقش مهمی در ایمنی پروژه دارد.
مدیریت آب و طراحی زهکشی نیز باید پیش از رسیدن عملیات به تراز های حساس انجام شود.پایش تغییر شکل دیواره ها و نشست ساختمان های مجاور در تمام مراحل گودبرداری ضروری است.
هرگونه ترک، ریزش، جریان آب غیرعادی یا تغییر شرایط خاک باید بلافاصله بررسی شود.پس از پایان گودبرداری ، کف گود باید از نظر تراز، کیفیت خاک و وجود نقاط سست کنترل شود.
کاهش مدت بازماندن گود و آغاز سریع عملیات فونداسیون، ریسک های اجرایی و محیطی را کاهش می دهد.مدیریت اصولی گودبرداری یعنی هماهنگی کامل طراحی، اجرا، ایمنی، پایش و کنترل کیفیت برای رسیدن به یک گود پایدار و آماده ساخت.
نحوه اجرای مراحل گودبرداری ساختمان و زمین + نکات مهم (2)

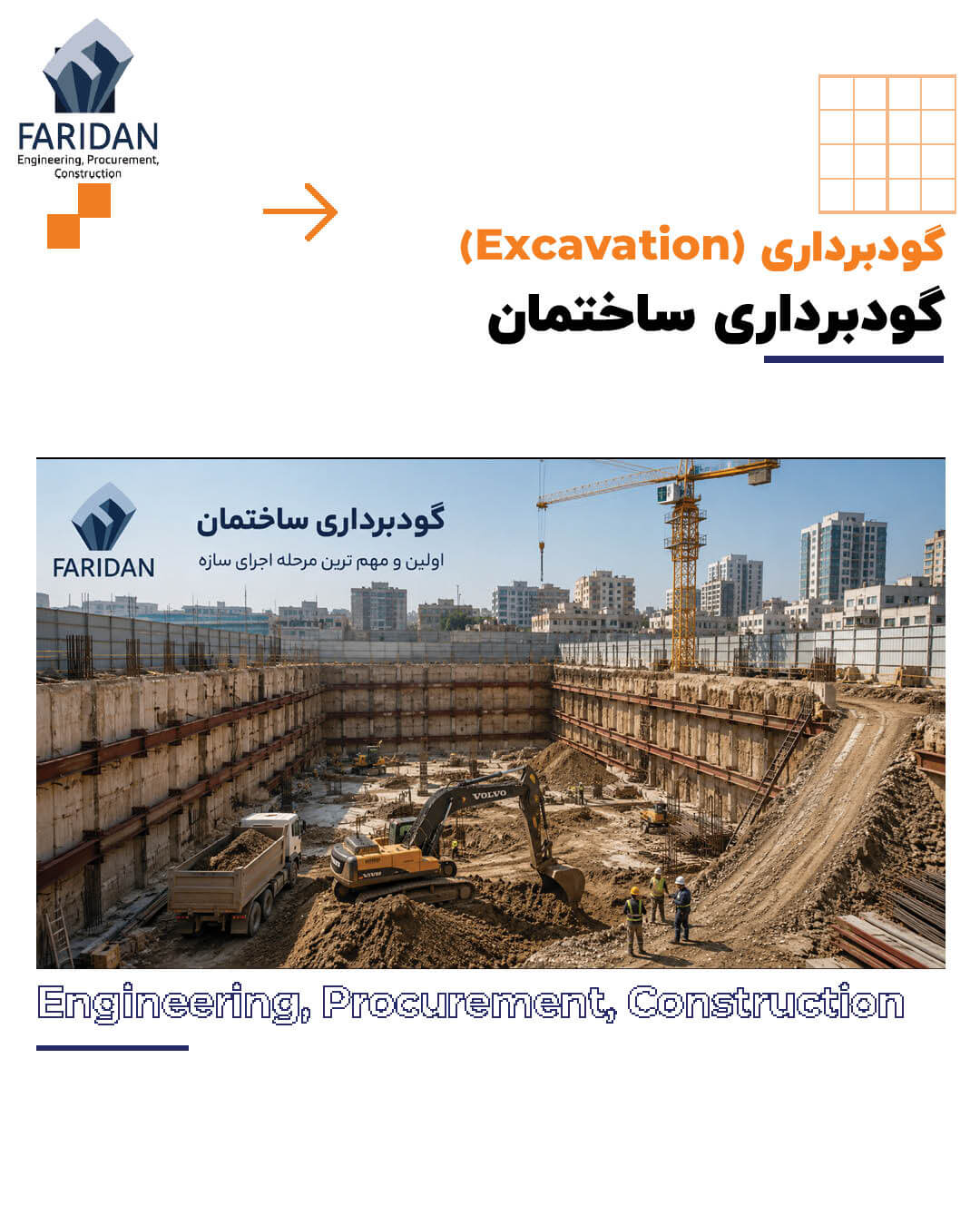

نحوه اجرای مراحل گودبرداری ساختمان
گودبرداری ساختمان نخستین مرحله ای است که در آن پروژه ساختمانی از سطح زمین وارد یک فرآیند جدی ژئوتکنیکی می شود. در ظاهر، عملیات ساده به نظر میرسد: ماشین آلات وارد زمین می شوند، خاک را خارج می کنند و فضای لازم برای اجرای زیرزمین و فونداسیون شکل می گیرد. اما در یک پروژه حرفه ای، گودبرداری ساختمان چیزی فراتر از خارج کردن خاک است.
وقتی خاک را از زمین خارج می کنید، تعادل تنش های موجود در خاک تغییر می کند. دیواره گود تحت اثر وزن خاک، ساختمان های مجاور، ترافیک، ماشین آلات و سایر سربارها قرار می گیرد و آب زیرزمینی نیز رفتار زمین را تغییر می دهد. در همین زمان، ساختمان های اطراف گود همچنان به زمین زیر پی خود متکی هستند.
به همین دلیل، یک گودبرداری اشتباه فقط یک اشتباه اجرایی نیست؛ بلکه میتواند به نشست ساختمان مجاور، تغییرشکل دیواره، ورود آب، آسیب به تأسیسات، توقف پروژه، ا فزایش هزینه و در موارد شدیدتر، حادثه جدی منجر شود.
مبحث دوازدهم مقررات ملی ساختمان، گودبرداری را در چارچوب عملیات ساختمانی قرار می دهد و حفاظت از کارگران، ا فراد مجاور، ساختمان ها، تأسیسات، تجهیزات و وسایل نقلیه را مورد توجه قرار می دهد. این مبحث همچنین برای عملیات گودبرداری الزامات مشخصی درباره تأسیسات موجود، ماشین آلات، حفاظت اطرا ف گود و بازدید پس از رخدادهایی مانند بارندگی، طوفان، سیل و زلزله دارد.
از سوی دیگر، مبحث هفتم مقررات ملی ساختمان، گودبرداری زمین و پایدارسازی را از منظر ژئوتکنیکی بررسی می کند و پارامترهایی مانند مقاومت و تغییرشکل خاک، عمق و عرض گود، شرایط آب زیرزمینی، ساختمان های مجاور، سربارهای اطراف و مدت استفاده از گود را در انتخاب و طراحی سیستم پایدارسازی مؤثر می داند.
بنابراین اگر مدیر پروژه، سازنده، سرپرست کارگاه یا کارفرما هستید، باید یک اصل را از همان ابتدا جدی بگیرید: گودبرداری موفق، از لحظه ورود بیل مکانیکی شروع نمی شود؛ از مرحله شناخت زمین و طراحی عملیات شروع می شود.
در این مقاله، مراحل گودبرداری ساختمان را از بررسی های اولیه تا رسیدن به بستر فونداسیون بررسی می کنیم و سپس مهم ترین نکات گودبرداری ساختمان و نکات گودبرداری زمین را با نمونه های اجرایی توضیح می دهیم.
اگر هنوز برایتان سوال است که ” مراحل گودبرداری ساختمان ” یا ” گودبرداری زمین ” یا ” گودبرداری ساختمان ” کارشناسان فریدان آماده اند تا به تمام پرسش های شما پاسخ دهند و بهترین راهکار را برای پروژه ساختمانی شما ارائه دهند. همین حالا برای دریافت مشاوره تخصصی رایگان با ما تماس بگیرید 09909709030

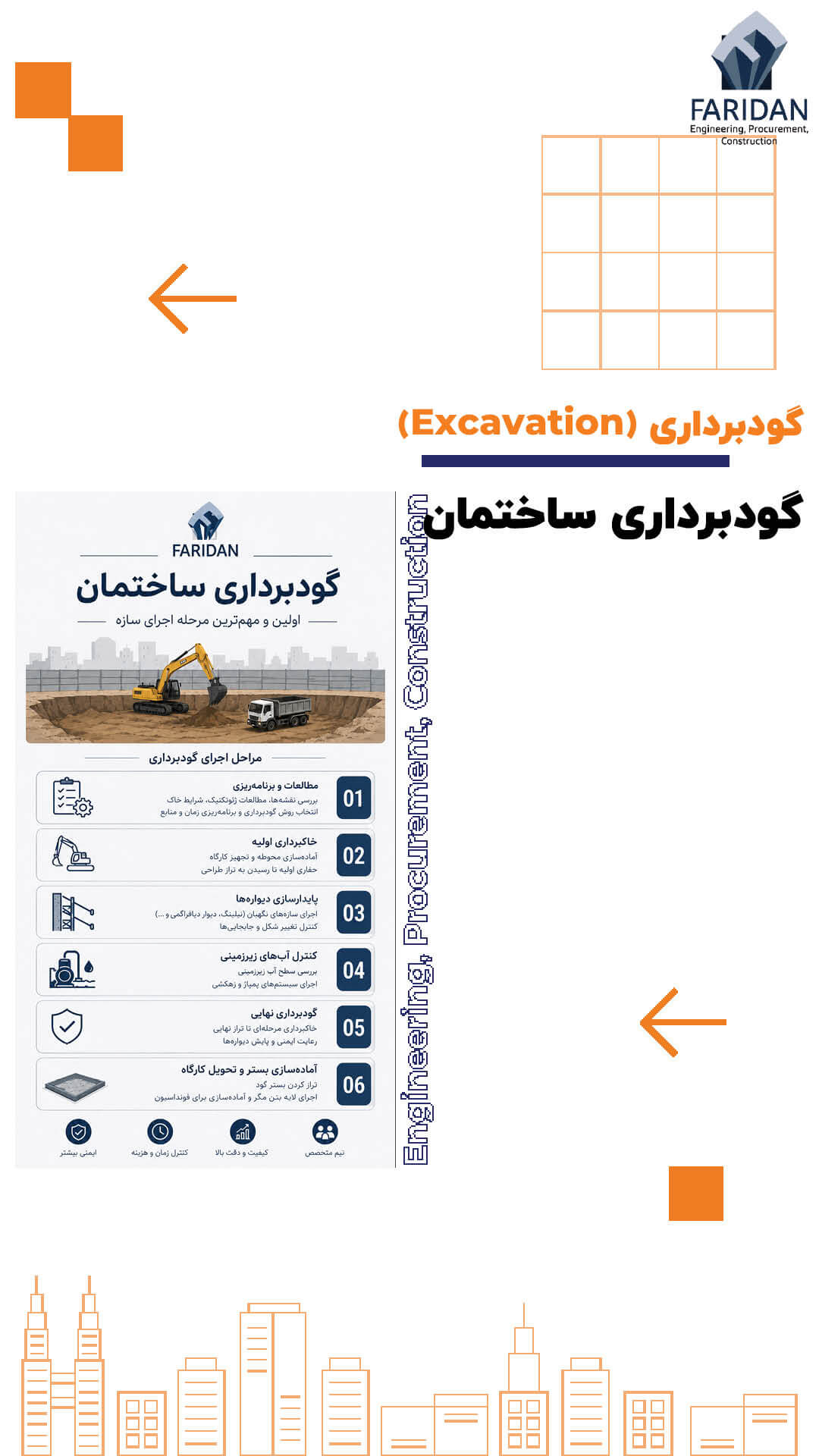

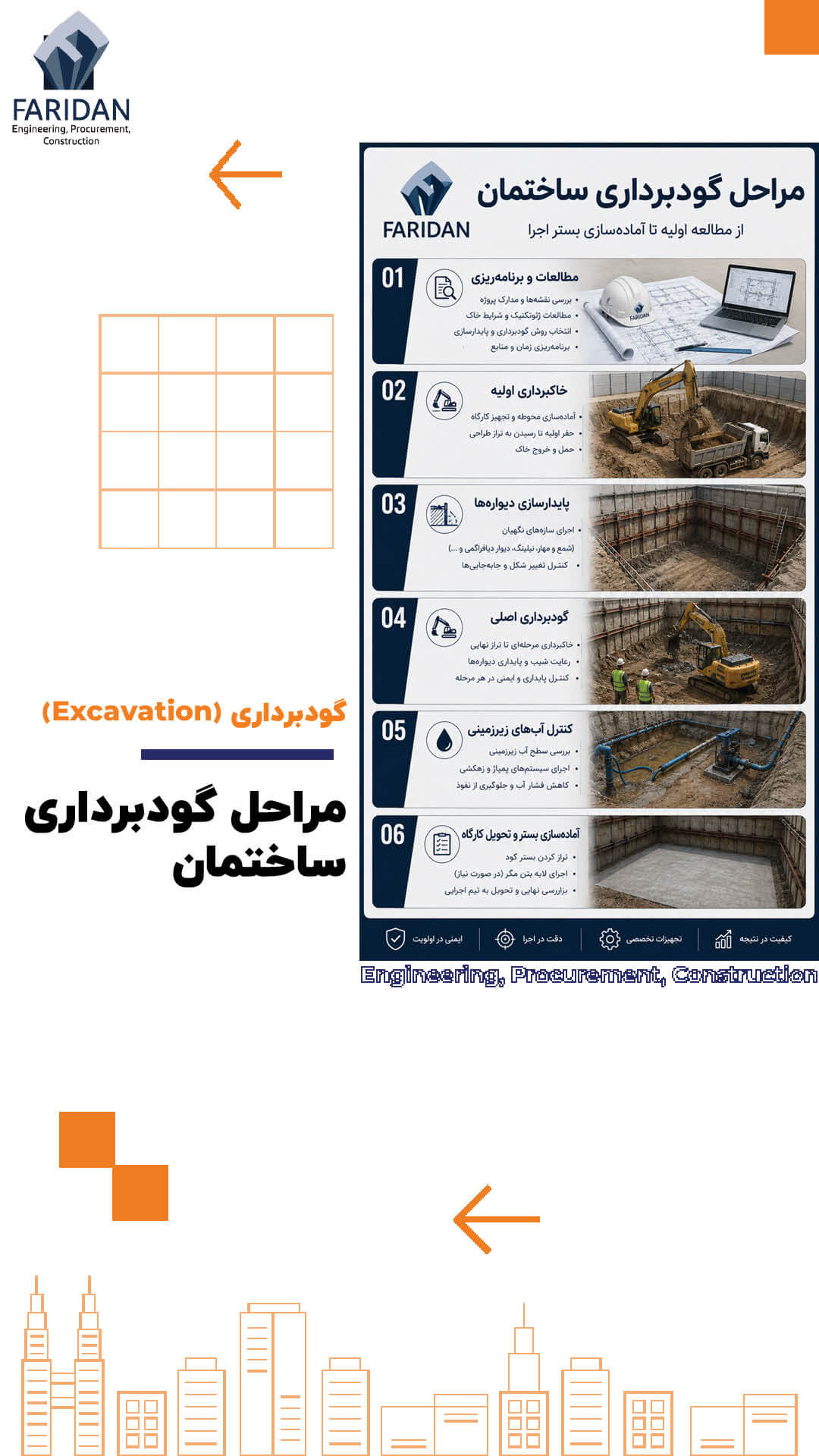

نحوه گودبرداری ساختمان
اجرای اصولی گودبرداری ساختمان باید به صورت مرحله ای و کنترل شده انجام شود. شما نباید ابتدا کل خاک را خارج کنید و بعد درباره ایمنی دیواره، سازه نگهبان، آب یا ساختمان های مجاور تصمیم بگیرید. ترتیب حرفه ای عملیات به شکل زیر است:
- بررسی پروژه
- مطالعات ژئوتکنیک
- بررسی همجواری و تأسیسات
- تعیین محدوده و تراز
- ارزیابی خطر
- طراحی پایدارسازی
- تجهیز کارگاه
- کنترل آب
- خاکبرداری مرحله ای
- پایش
- کنترل بستر نهایی
- اجرای فونداسیون
هرکدام از این مراحل نقش مستقیمی در موفقیت پروژه دارند.
۱. بررسی نقشه ها و مشخصات پروژه
قبل از هرگونه عملیات خاکی، نقشه های معماری، سازه، فونداسیون و تأسیسات را با یکدیگر تطبیق دهید. در این مرحله باید موارد زیر مشخص باشند:
- محدوده دقیق ساختمان
- سطح اشغال
- تعداد طبقات زیرزمین
- تراز کف زیرزمین
- تراز زیر فونداسیون
- تراز چاله آسانسور
- تراز رمپ
- محل مخازن
- محل شفتها
- محل فضاهای تأسیساتی
- ابعاد گود
- فاصله گود تا مرز ملک
این کار از یک اشتباه بسیار پرهزینه جلوگیری می کند: خاکبرداری بیشتر از مقدار موردنیاز.
مطالعه موردی اجرایی:
در یک ساختمان مسکونی با چهار طبقه زیرزمین، بررسی همزمان نقشه معماری و سازه نشان داد که بخش کوچکی از زمین به تراز عمیق تر نیاز ندارد. این قسمت از برنامه خاکبرداری حذف شد و پروژه از اجرای خاکبرداری و اصلاح بستر اضا فی جلوگیری کرد.
۲. مطالعه ژئوتکنیک؛ زمین را قبل از حفاری بشناسید
هیچ برنامه حرفه ای برای گودبرداری ساختمان بدون شناخت زمین کامل نیست. مطالعات ژئوتکنیک باید اطلاعات موردنیاز درباره لایه بندی خاک، پارامترهای مقاومتی و تغییرشکلی، آب زیرزمینی و شرایط مؤثر بر طراحی پی و گود را فراهم کند.
مبحث هفتم نیز داده ها و اطلاعات ژئوتکنیکی و گودبرداری ساختمان را بهعنوان بخش مشخصی از فرآیند طراحی ژئوتکنیکی مورد توجه قرار داده است. گزارش ژئوتکنیک باید در زمان اجرا نیز مورد استفاده قرار گیرد. اگر شرایط مشاهده شده در گود با گزارش اولیه تفاوت داشته باشد، نباید آن تفاوت را نادیده بگیرید.
مطالعه موردی اجرایی:
در یک ساختمان اداری با پنج طبقه زیرزمین، لایه خاک مشاهده شده در بخشی از عمق گود با اطلاعات پیشبینی شده تفاوت داشت. عملیات آن بخش متوقف و شرایط جدید بررسی شد. پس از تأیید تیم فنی، ترتیب اجرای آن قسمت اصلاح شد.
۳. تعیین دقیق محدوده گود
یکی از نخستین اقدامات اجرایی، پیادهسازی محدوده گود روی زمین است.نقشه بردار باید با استفاده از نقاط مبنا، موقعیت دقیق گوشه های گود را مشخص کند. این کار باید پیش از ورود جدی ماشین آلات انجام شود.محدوده گود باید با موارد زیر تطبیق داده شود:
- مرز سندی ملک
- نقشه معماری
- نقشه سازه
- فاصله از ساختمان های مجاور
- موقعیت تأسیسات
- فضای موردنیاز سازه نگهبان
در پروژه های شهری، حتی چند سانتی متر خطای موقعیت میتواند در ادامه عملیات دردسر ایجاد کند.
مطالعه موردی اجرایی:
در یک زمین شهری باریک، نقشه برداری اولیه اختلا فی میان خط مرزی برداشت شده و نقشه اجرایی نشان داد. پیش از شروع خاکبرداری، محدوده اصلاح شد و از ورود گود به محدوده مجاور جلوگیری شد.
۴. تعیین تراز صفر و کنترل ارتفاعی
پس از تعیین موقعیت ا فقی، باید تراز مبنای پروژه مشخص شود.تمام ترازهای گود باید نسبت به یک مرجع ارتفاعی مشخص کنترل شوند.در این مرحله، نقشه بردار باید ترازهای زیر را کنترل کند:
- زمین موجود
- کف گود
- کف زیرزمین
- زیر بتن مگر
- زیر فونداسیون
- چاله آسانسور
- رمپ
- مخازن
- سایر فضاهای پایین تر
خاکبرداری کمتر از تراز طراحی، ادامه عملیات فونداسیون را مختل می کند و خاکبرداری بیش از حد، هزینه اصلاح ایجاد می کند.
مطالعه موردی اجرایی:
در یک پروژه مسکونی، چاله آسانسور نسبت به کف عمومی فونداسیون تراز پایین تری داشت. این اختلاف از ابتدا در برنامه نقشه برداری لحاظ شد و خاکبرداری چاله به صورت موضعی انجام گرفت.
۵. بررسی ساختمان های مجاور
یکی از مهم ترین مراحل گودبرداری ساختمان، شناخت همجواری ها است.فقط فاصله ساختمان مجاور تا گود را اندازه نگیرید. باید وضعیت ساختمان را نیز بررسی کنید. موارد مهم عبارتاند از:
- تعداد طبقات
- نوع سازه
- سن ساختمان
- وجود زیرزمین
- نوع پی
- ترک های موجود
- وضعیت دیوارهای مشترک
- وضعیت نما
- وجود رطوبت
- تأسیسات نزدیک گود
- جهت تیرریزی
- وضعیت ساختمان های بنایی
- وجود سازه های قدیمی
پیش از شروع عملیات، وضعیت موجود را مستند کنید.عکس برداری، برداشت ترک ها و ثبت وضعیت ساختمان های مجاور در پروژه های حساس اهمیت زیادی دارد.مبحث دوازدهم نیز حفاظت از ابنیه و ا فراد مجاور کارگاه را در چارچوب ایمنی عمومی مورد تأکید قرار داده است.
مطالعه موردی اجرایی:
در یک پروژه با سه طبقه زیرزمین، ساختمان مجاور یک بنای قدیمی با چند ترک موجود بود. ترک ها قبل از گود برداری ثبت شدند و نقاط کنترل روی ساختمان نصب شد. در ادامه عملیات، داده های پایش با وضعیت اولیه مقایسه شدند.
۶. شناسایی تأسیسات زیرزمینی
قبل از شروع خاکبرداری، مسیر تأسیسات زیرزمینی را مشخص کنید.این تأسیسات شامل موارد زیر هستند:
- آب
- فاضلاب
- گاز
- برق
- مخابرات
- خطوط خدمات شهری
- تأسیسات اختصاصی ساختمان های مجاور
مبحث دوازدهم صراحتاً بر تعیین تکلیف سرویسهایی مانند برق، گاز، آب و سایر خد مات پیش از شروع عملیات گودبرداری ساختمان تأکید دارد.
مطالعه موردی اجرایی:
در یک زمین شهری، بررسی پیش از عملیات وجود یک خط تأسیسات در نزدیکی محدوده گود را مشخص کرد. برنامه حرکت ماشین آلات اصلاح شد و عملیات نزدیک آن بخش با کنترل بیشتر انجام گرفت.
۷. بررسی قنوات، پی های قدیمی و موانع زیرسطحی
در زمین هایی که سابقه ساخت وساز قدیمی دارند، شناخت شرایط زیرسطحی اهمیت بیشتری پیدا می کند.قنات، چاه، پی ساختمان قبلی، دیوار مدفون، مخازن قدیمی و سایر سازه های زیرزمینی باید قبل از تصمیم گیری نهایی بررسی شوند.
مبحث دوازدهم نیز در زمینه حفاری، بررسی قنوات قدیمی، پی ها، جنس لایه های زمین و تأسیسات آب، برق، گاز و تلفن را مورد توجه قرار می دهد.
مطالعه موردی اجرایی:
در یک پروژه واقع در بافت قدیمی، بقایای پی ساختمان قبلی در زمان گود برداری آشکار شد. عملیات در آن قسمت متوقف شد و پس از بررسی شرایط، نحوه برداشت مصالح مدفون تعیین شد.
۸. بررسی آب زیرزمینی و آبهای سطحی
آب یکی از عوامل مهم در گودبرداری زمین است. پیش از شروع عملیات باید مشخص شود:
- سطح آب زیرزمینی در چه تراز قرار دارد؟
- آب سطحی از کجا وارد زمین می شود؟
- امکان نفوذ آب از ساختمان های مجاور وجود دارد؟
- در زمان بارندگی چه مقدار آب وارد گود می شود؟
- روش جمع آوری و تخلیه آب چیست؟
- پمپاژ چه اثری بر زمین اطرا ف دارد؟
در پروژه های حساس، آب زیرزمینی فقط یک مشکل اجرایی نیست؛ کنترل نادرست آب میتواند بر خاک اطرا ف و ساختمان های مجاور اثر بگذارد.مبحث هفتم نیز شرایط آب زیرزمینی و آبهای سطحی را در طراحی پایدارسازی گود مؤثر می داند.
مطالعه موردی اجرایی:
در یک پروژه با عمق گود حدود ۱۵ متر، در ترازهای پایین آب وارد گود شد. تیم اجرایی عملیات را در آن بخش کنترل کرد، مسیر آب را بررسی و سیستم جمع آوری و تخلیه را متناسب با شرایط پروژه تنظیم کرد.
۹. طراحی سیستم پایدارسازی گود
پس از شناخت زمین و همجواری ها، باید روش مناسب پایدارسازی تعیین شود. روش های پایدارسازی شامل گزینه هایی مانند:
- شیب پایدار
- نیلینگ
- انکراژ
- سازه نگهبان خرپایی
- دیوارهای مهارشده
- شمع های طره ای
- شمع های به هم پیوسته
- روش های ترکیبی
هستند.
مبحث هفتم نیز روش های مختلف پایدارسازی را بر اساس شرایط گود مطرح می کند. نکته کلیدی این است: یک روش خوب، روشی نیست که در پروژه قبلی جواب داده است؛ روشی است که با شرایط همین پروژه تطابق دارد.
پارامترهای خاک، عمق و عرض گود، آب زیرزمینی، ساختمان های مجاور، سربارهای اطراف و مدت بازماندن گود در انتخاب روش اهمیت دارند.
مطالعه موردی اجرایی:
در یک ساختمان بلند مرتبه دارای شش طبقه زیرزمین و نه طبقه روی زمین، محدودیت شدید فضای کارگاه و وجود ساختمان های مجاور باعث شد سیستم پایدارسازی متناسب با شرایط واقعی پروژه طراحی و مرحله بندی شود.
اگر هنوز برایتان سوال است که ” مراحل گودبرداری ساختمان ” یا ” گودبرداری زمین ” یا ” گودبرداری ساختمان ” کارشناسان فریدان آماده اند تا به تمام پرسش های شما پاسخ دهند و بهترین راهکار را برای پروژه ساختمانی شما ارائه دهند. همین حالا برای دریافت مشاوره تخصصی رایگان با ما تماس بگیرید 09909709030
۱۰. ارزیابی خطرات گودبرداری
همه گودها در یک سطح خطر قرار ندارند. مبحث هفتم برای ارزیابی خطر گود، شرایط مختلف پروژه را مورد توجه قرار می دهد و در طراحی گودهای حساس، کنترل پایداری و تغییرشکل اهمیت ویژه پیدا می کند. در ارزیابی پروژه باید این موارد را بررسی کنید:
- عمق گود
- نوع خاک
- ساختمان های مجاور
- حساسیت ساختمان ها
- ترافیک اطراف
- تأسیسات
- سطح آب
- سربار لبه گود
- مدت بازماندن گود
مطالعه موردی اجرایی:
در یک پروژه شهری با ساختمان قدیمی در ضلع شمالی، وجود ساختمان حساس باعث شد کنترل تغییرشکل به بخش جدی برنامه اجرایی تبدیل شود.
۱۱. تجهیز کارگاه
پس از آماده شدن برنامه فنی، کارگاه باید برای اجرای گود تجهیز شود.محل این موارد باید مشخص شود:
- ورود کامیون
- خروج کامیون
- استقرار بیل مکانیکی
- مسیر نفرات
- محل دپوی خاک
- محل استقرار تجهیزات
- سیستم روشنایی
- سیستم تخلیه آب
- حصار کارگاه
- تابلوهای هشدار
مبحث دوازدهم برای وسایل موتوری خاکبرداری، مسیرهای دسترسی، حصار و حفاظت کارگاه الزامات ایمنی دارد.
۱۲. شروع خاکبرداری
پس از آماده شدن شرایط، خاکبرداری آغاز می شود.در گودهای ساده، ماشین آلات می توانند بخش عمده عملیات را انجام دهند. اما در گودهای عمیق و حساس، خاکبرداری باید با سیستم نگهدارنده هماهنگ باشد. اصل اجرایی این است:
خاکبرداری مرحله ای + پایدارسازی مرحله ای + کنترل + ادامه عملیات نه اینکه ابتدا تمام خاک خارج شود و بعد سازه نگهبان اجرا شود.
مطالعه موردی اجرایی:
در یک ساختمان با چند طبقه زیرزمین، خاکبرداری به ترازهای مشخص تقسیم شد. پس از رسیدن هر مرحله به تراز تعیین شده، بخش مربوط به پایدارسازی اجرا و سپس مرحله بعد آغاز شد.
۱۳. اجرای سازه نگهبان همزمان با پیشروی گود
در بعضی روش ها، سازه نگهبان باید همزمان با پیشروی گود اجرا شود.در سیستم های مرحله ای مانند نیلینگ، انکراژ یا بعضی روش های شمع و مهاربندی، پیشروی بیش از حد گود بدون تکمیل مرحله پایدارسازی، برنامه اجرایی صحیحی نیست.
مطالعه موردی اجرایی:
در یک گود عمیق، تیم اجرایی پس از رسیدن به هر تراز مشخص، عملیات مربوط به مهاربندی را تکمیل کرد و سپس اجازه ادامه خاکبرداری صادر شد.
۱۴. کنترل آب در زمان اجرای گود
آب جمع شده در گود باید تحت کنترل باشد. سیستم کنترل آب باید متناسب با شرایط زمین طراحی شود.روش اجرایی میتواند شامل جمع آوری، هدایت، زهکشی و تخلیه کنترل شده باشد.
در عملیات دارای آب، نباید فقط به افزایش ظرفیت پمپ فکر کنید؛ باید منبع آب و اثر تخلیه آن بر زمین اطراف را نیز بررسی کنید.
مطالعه موردی اجرایی:
در یک پروژه، افزایش ظرفیت پمپ بدون اصلاح مسیر جمع آوری آب مشکل را حل نکرد. پس از اصلاح مسیر هدایت آب، سیستم تخلیه عملکرد مناسبی پیدا کرد.
۱۵. کنترل تراز کف گود
وقتی عملیات به کف نزدیک می شود، برداشت خاک باید دقیق تر شود.در این مرحله بهتر است ماشین آلات بخش عمده خاک را تا نزدیکی تراز نهایی بردارند و لایه نهایی با کنترل دقیق تر برداشت شود.هدف این است که بستر طبیعی تا حد امکان بدون تخریب اضافی باقی بماند.
مطالعه موردی اجرایی:
در یک پروژه، کنترل تراز نهایی نشان داد یکی از قسمتهای کف گود حدود چند سانتی متر پایین تر از تراز موردنظر قرار گرفته است. اصلاح بستر پیش از اجرای فونداسیون انجام شد.
۱۶. کنترل کیفیت بستر
رسیدن به تراز، به معنی تأیید بستر نیست. باید مشخص شود:
- خاک بستر مطابق مطالعات است؟
- لایه سست وجود دارد؟
- آب در بستر جمع شده است؟
- خاک دستی باقی مانده است؟
- حفاری اضافه اتفاق ا فتاده است؟
- نیاز به اصلاح بستر وجود دارد؟
مطالعه موردی اجرایی:
در یک ساختمان با فونداسیون گسترده، یک ناحیه خاک نامناسب در کف گود مشاهده شد. اجرای بتن مگر در آن محدوده متوقف شد و پس از اصلاح، عملیات ادامه پیدا کرد.
۱۷. کاهش مدت بازماندن گود
یکی از مهم ترین اصول اجرای گودبرداری ساختمان، کاهش مدت بازماندن گود است. گود نباید زودتر از ظرفیت پروژه باز شود. قبل از شروع عملیات باید برنامه مراحل بعدی مشخص باشد:
- بتن مگر
- آرماتوربندی
- قالب بندی
- بتن ریزی
- اجرای سازه زیرزمین
مطالعه موردی اجرایی:
در یک پروژه با چهار طبقه زیرزمین، برنامه اجرای فونداسیون پیش از اتمام خاکبرداری آماده شد. بلا فاصله پس از تحویل بستر، عملیات زیرسازی آغاز شد و زمان بازماندن گود کاهش یافت.
اگر هنوز برایتان سوال است که ” مراحل گودبرداری ساختمان ” یا ” گودبرداری زمین ” یا ” گودبرداری ساختمان ” کارشناسان فریدان آماده اند تا به تمام پرسش های شما پاسخ دهند و بهترین راهکار را برای پروژه ساختمانی شما ارائه دهند. همین حالا برای دریافت مشاوره تخصصی رایگان با ما تماس بگیرید 09909709030
نکات گودبرداری ساختمان
نکات گودبرداری ساختمان فقط به ایمنی کارگران محدود نمی شود. شما باید همزمان پایداری، هزینه، زمان، کیفیت، ساختمان های مجاور و ریسک پروژه را مدیریت کنید.
۱. گود را بدون طرح پایدارسازی شروع نکنید
اگر عمق گود، خاک و ساختمان های مجاور نیاز به سیستم نگهدارنده دارند، طراحی آن باید پیش از اجرای خاکبرداری انجام شود.اجرای یک سیستم نگهبان بدون طراحی مهندسی، ریسک غیرضروری ایجاد می کند.
۲. سازه نگهبان را از پروژه دیگری کپی نکنید
دو زمین در دو خیابان متفاوت الزاماً رفتار یکسانی ندارند.حتی دو ساختمان کنار هم نیز ممکن است شرایط متفاوتی داشته باشند.مبحث هفتم نیز پارامترهای مختلف زمین و محیط اطراف را در انتخاب سیستم پایدارسازی مؤثر می داند.
۳. ساختمان های قدیمی را حساس تر ارزیابی کنید
ساختمان بنایی قدیمی، ساختمان بدون زیرزمین، ساختمان دارای ترک و ساختمان دارای پی کم عمق نیازمند توجه ویژه است.
مطالعه موردی:
در یک پروژه با ساختمان بنایی قدیمی در مجاورت گود، پایش ترک ها قبل و در طول عملیات انجام شد و تصمیم های اجرایی بر اساس داده های واقعی ادامه پیدا کرد.
۴. بار اضافی کنار گود ایجاد نکنید
خاک، کامیون، ماشین آلات و مصالح سنگین را بدون بررسی در نزدیکی لبه گود قرار ندهید.بارهای اطرا ف گود بخشی از شرایط ژئوتکنیکی پروژه هستند.
مطالعه موردی:
در یک پروژه شهری، محل توقف کامیون ها از لبه گود فاصله گرفت و مسیر حمل خاک تغییر کرد تا بار اضا فی در منطقه حساس ایجاد نشود.
۵. گود را پس از بارندگی بازرسی کنید
مبحث دوازدهم تأکید دارد که پس از رخدادهایی مانند بارندگی، طوفان، سیل و زلزله، محل گود باید بازدید شود و نقاط در معرض ریزش یا لغزش تثبیت شوند.
مطالعه موردی:
پس از بارندگی شدید در یک پروژه، ورود نیروها به بخشی از گود متوقف شد. ابتدا دیواره و آب جمع شده بررسی و سپس عملیات از سر گرفته شد.
۶. اطراف گود را حصارکشی کنید
حصار فقط برای جلوگیری از ورود ا فراد نیست.حصار، بخشی از سیستم حفاظت کارگاه در برابر سقوط افراد، ورود وسایل نقلیه و دسترسی افراد غیرمرتبط است.مبحث دوازدهم نیز حفاظت اطراف محل حفاری و استفاده از علائم هشداردهنده در مجاورت معابر عمومی را مورد تأکید قرار می دهد.
۷. مسیر دسترسی ایمن ایجاد کنید
کارگران نباید برای ورود و خروج از گود از مسیرهای نامطمئن استفاده کنند.راه پله موقت، نردبان یا رمپ باید متناسب با شرایط پروژه و الزامات ایمنی اجرا شود.
۸. ماشین آلات را کنترل کنید
بیل مکانیکی باید در محدوده ای کار کند که شرایط پایداری لبه گود را مختل نکند. اپراتور نیز باید دید مناسب داشته باشد و در شرایط محدودیت دید، از راهنمای مناسب استفاده شود.
۹. مسئولیتها را مکتوب کنید
مشخص کنید چه کسی مسئول موارد زیر است:
- کنترل تراز
- کنترل سازه نگهبان
- پایش
- کنترل آب
- ایمنی
- تأسیسات
- ماشین آلات
- تأیید ادامه عملیات
این کار در شرایط بحرانی سرعت تصمیم گیری را ا فزایش می دهد.
۱۰. پایش را به گزارش تشریفاتی تبدیل نکنید
پایش باید ابزار تصمیم گیری باشد. در گودهای حساس، تغییر شکل دیواره و نشست محیط اطراف اهمیت ویژه دارد. مبحث هفتم نیز کنترل ناپایداری دیواره، نشست و تغییر مکان محیط، ریزش، بالازدگی کف، جوشش ماسه و اثر لرزش را در گود برداری مورد توجه قرار می دهد.
مطالعه موردی:
در یک گود عمیق، افزایش روند تغییرشکل یکی از نقاط پایش مشاهده شد. عملیات در آن محدوده متوقف و موضوع توسط تیم فنی بررسی شد.
اگر هنوز برایتان سوال است که ” مراحل گودبرداری ساختمان ” یا ” گودبرداری زمین ” یا ” گودبرداری ساختمان ” کارشناسان فریدان آماده اند تا به تمام پرسش های شما پاسخ دهند و بهترین راهکار را برای پروژه ساختمانی شما ارائه دهند. همین حالا برای دریافت مشاوره تخصصی رایگان با ما تماس بگیرید 09909709030
۱۱. آب را فقط با پمپ حل نکنید
اگر آب وارد گود می شود، ابتدا منشأ آن را مشخص کنید.ممکن است آب از:
- سطح آب زیرزمینی
- نشتی تأسیسات
- ساختمان مجاور
- آب سطحی
- بارندگی
- مسیر قدیمی آب
وارد شود. راهحل درست، متناسب با منشأ آب انتخاب می شود.
۱۲. گود را بیشتر از زمان لازم باز نگذارید
هر روز بازماندن گود باید توجیه اجرایی داشته باشد. اگر فونداسیون آماده اجرا است، تأخیر بی دلیل فقط زمان و ریسک پروژه را ا فزایش می دهد.
۱۳. از خاکبرداری اضافه جلوگیری کنید
خاکبرداری اضافه به معنای هزینه اضا فه است.شما باید ماشین آلات، نقشه بردار و تیم اجرایی را طوری هماهنگ کنید که به ترازهای مشخص برسید، نه اینکه «هرچه بیل برداشت، اصلاحش کنیم».
۱۴. پس از رسیدن به کف، سریعاً بستر را تحویل بگیرید
کف گود باید یک مرحله کنترل رسمی داشته باشد. تراز، کیفیت خاک، آب و شرایط بستر باید تأیید شوند.
۱۵. تغییرات اجرایی را بدون بررسی فنی انجام ندهید
جابجایی یک عضو سازه نگهبان، حذف یک مهاربند، تغییر ترتیب خاکبرداری یا تغییر روش کنترل آب، تصمیم های ساده کارگاهی نیستند.

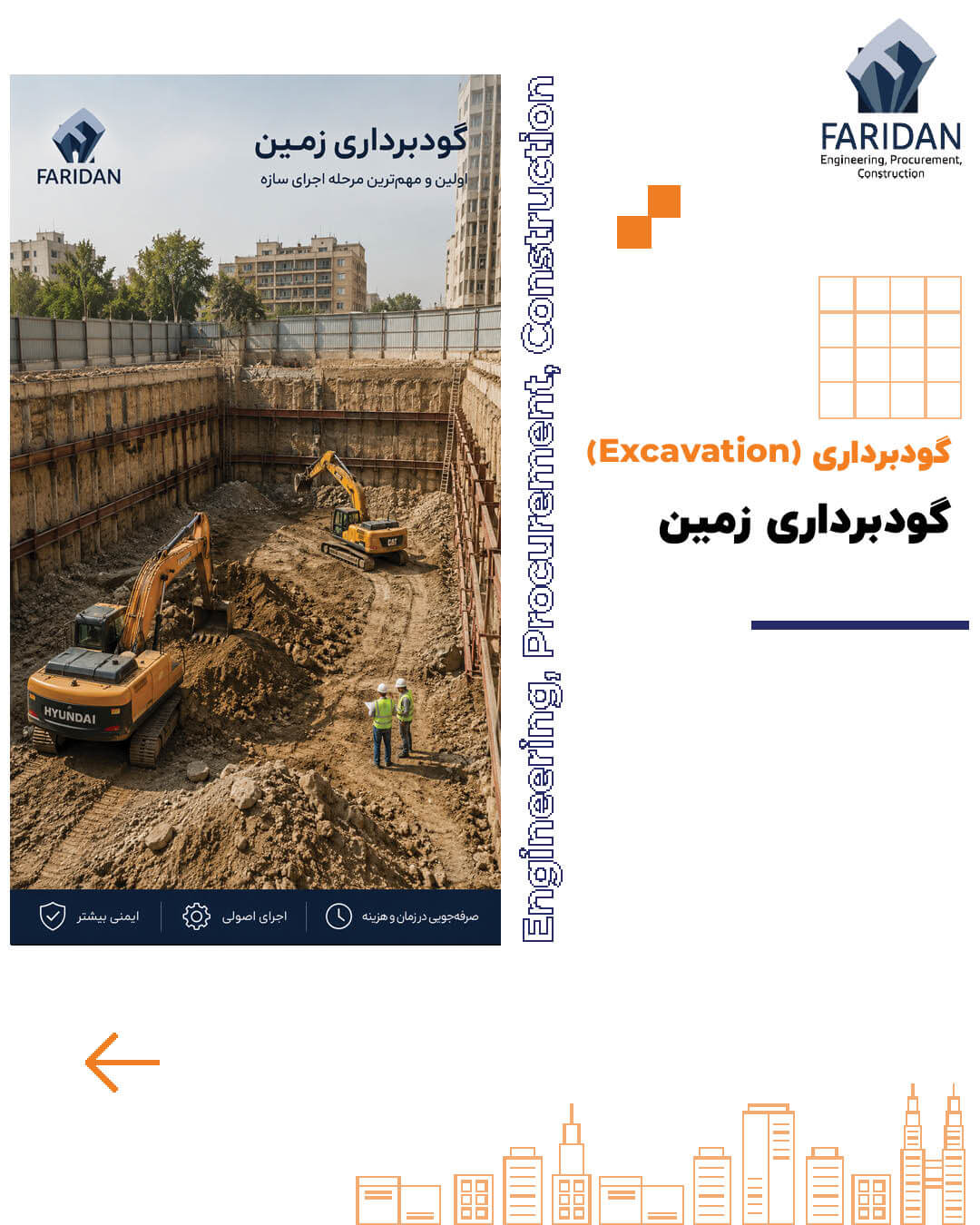

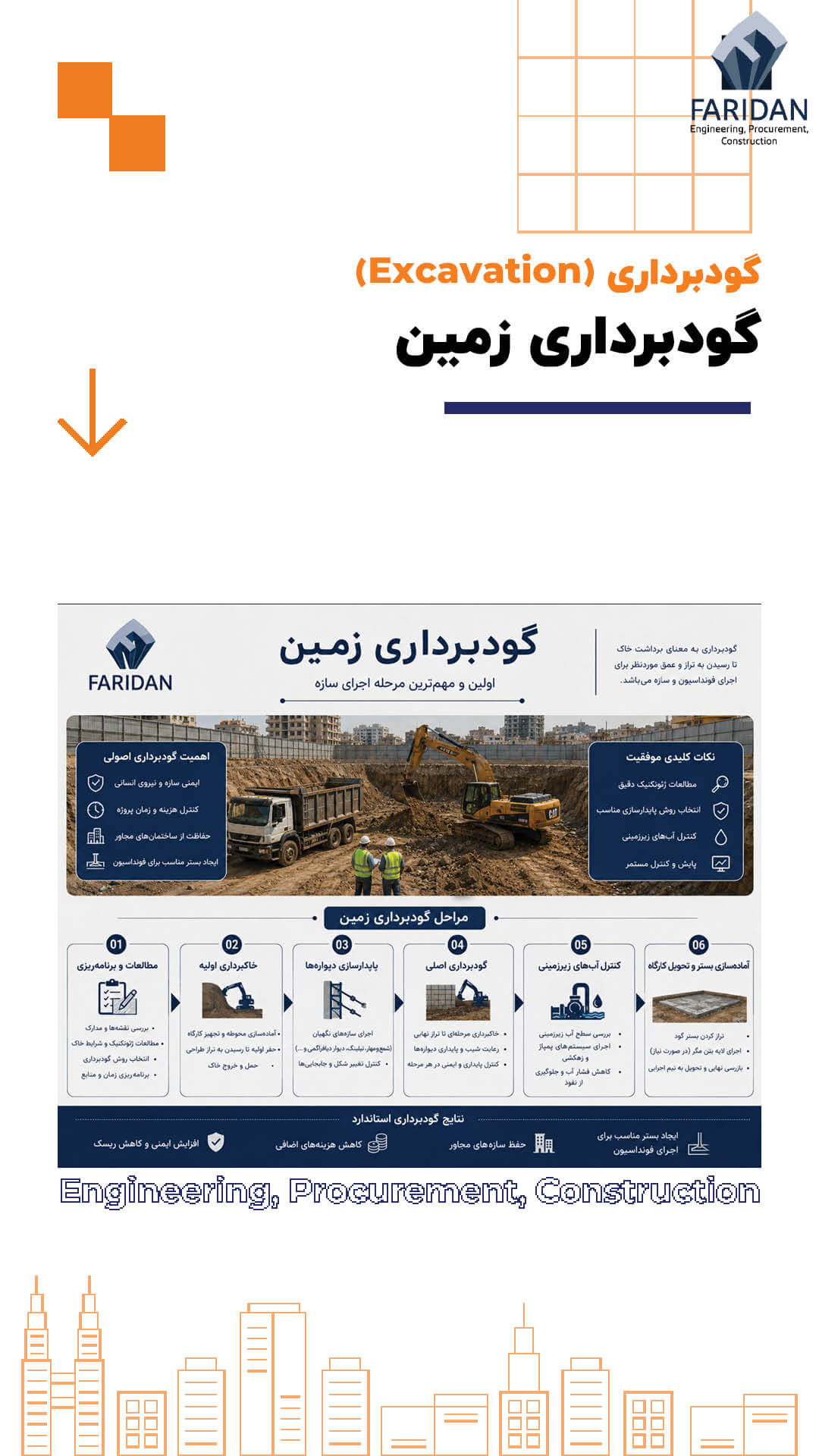

نکات گودبرداری زمین
نکات گودبرداری زمین زمانی اهمیت بیشتری پیدا می کنند که زمین خالی باشد و تصور کنید به دلیل نبود ساختمان، عملیات ساده است. زمین خالی لزوماً زمین ساده نیست.
۱. سابقه زمین را بررسی کنید
قبل از گودبرداری زمین بررسی کنید آیا در محل:
- ساختمان قبلی
- چاه
- قنات
- دیوار مدفون
- مخزن
- خاک دستی
- مسیر تأسیسات
وجود داشته است یا خیر.
۲. خاک دستی را جدی بگیرید
خاک دستی رفتار یکسانی با خاک طبیعی ندارد. وجود نخاله، مصالح ساختمانی و لایه های پرشده میتواند شرایط زمین را تغییر دهد.
مطالعه موردی:
در یک زمین تخریب شده، لایه ای از مصالح ساختمانی قدیمی زیر سطح زمین باقی مانده بود. در زمان گود برداری شناسایی شد و قبل از رسیدن به بستر فونداسیون تعیین تکلیف شد.
۳. حجم خاک را قبل از شروع محاسبه کنید
حجم خاک مستقیماً روی این موارد اثر می گذارد:
- تعداد کامیون
- مدت حمل
- هزینه حمل
- فضای موردنیاز
- برنامه کاری ماشین آلات
۴. محل خروج خاک را مشخص کنید
اگر کامیون ها بدون برنامه وارد و خارج شوند، زمان زیادی از پروژه صرف انتظار می شود.برای زمین های کوچک، حمل مستقیم خاک معمولاً برنامه ریزی دقیق تری میخواهد.
۵. محل دپو را کنترل کنید
دپوی خاک نباید بدون بررسی کنار گود انجام شود. محل دپو باید با شرایط سازه نگهبان و مسیر ماشین آلات هماهنگ باشد.
۶. آبهای سطحی را از گود دور کنید
آب بارندگی نباید مستقیماً وارد گود شود.کانال انحرا ف، مسیر زهکشی و تمهیدات مناسب باید پیش از بارندگی جدی آماده باشند.
۷. شرایط زمین را حین عملیات دوباره ارزیابی کنید
گزارش اولیه بسیار مهم است، اما مشاهده واقعی زمین نیز اهمیت دارد. اگر لایه جدیدی مشاهده شد، شرایط را با گزارش اولیه مقایسه کنید.
۸. ماشین مناسب انتخاب کنید
برای زمین باریک، ماشین کوچک تر و چابک تر گاهی انتخاب بهتری است. برای زمین بزرگ، برنامه ماشین آلات باید با حجم خاک هماهنگ شود.
اگر هنوز برایتان سوال است که ” مراحل گودبرداری ساختمان ” یا ” گودبرداری زمین ” یا ” گودبرداری ساختمان ” کارشناسان فریدان آماده اند تا به تمام پرسش های شما پاسخ دهند و بهترین راهکار را برای پروژه ساختمانی شما ارائه دهند. همین حالا برای دریافت مشاوره تخصصی رایگان با ما تماس بگیرید 09909709030
۹. کف گود را با ماشین تخریب نکنید
در نزدیکی تراز نهایی، کنترل عملیات اهمیت بیشتری پیدا می کند. برداشت اضا فه خاک را به حداقل برسانید.
۱۰. بستر را قبل از بتنریزی بررسی کنید
قبل از اجرای بتن مگر، مشخص کنید بستر:
- در تراز مناسب است؛
- خاک نامناسب ندارد؛
- آب اضا فی ندارد؛
- خاک دستی باقی مانده ندارد؛
- آماده اجرای فونداسیون است.
۱۱. گود را بعد از پایان خاکبرداری رها نکنید
اگر بین خاکبرداری و اجرای فونداسیون فاصله طولانی ایجاد شود، باید شرایط گود در این مدت کنترل شود. بهترین برنامه این است که خاکبرداری با اجرای سازه زیرزمین هماهنگ شود.
۱۲. در زمین های قدیمی قنات را فراموش نکنید
قنات یکی از مهم ترین مواردی است که در بعضی مناطق باید پیش از گودبرداری زمین بررسی شود.وجود مسیر آب زیرزمینی یا قنات قدیمی را نباید با خاک و نخاله پر کرد و موضوع را تمامشده دانست. وضعیت باید فنی بررسی شود.
مبحث دوازدهم نیز بررسی قنوات قدیمی، پی ها، لایه های خاک و تأسیسات پیش از حفاری را مورد توجه قرار داده است.
اشتباهات رایج در گودبرداری ساختمان
شروع عملیات بدون شناخت زمین
این اشتباه، پایه بسیاری از مشکلات بعدی است.
انتخاب سازه نگهبان فقط بر اساس قیمت
ارزان ترین روش الزاماً اقتصادیترین روش نیست.
اجرای گود عمیق بدون پایش
در گودهای حساس، تصمیم گیری بدون داده، ریسک را ا فزایش می دهد.
بیتوجهی به ساختمان های قدیمی
سن ساختمان و وضعیت سازه مجاور باید در ارزیابی پروژه وارد شود.
دپوی خاک کنار گود
بار اضافی در محل نامناسب شرایط گود را تغییر می دهد.
نادیده گرفتن آب
آب بخشی از شرایط ژئوتکنیک پروژه است.
توقف طولانی بعد از خاکبرداری
گود نباید بدون برنامه باز بماند.
تغییر روش اجرا بدون تأیید فنی
تغییر کوچک در کارگاه می تواند رفتار کل سیستم را تغییر دهد.
چک لیست حرفه ای مراحل گودبرداری ساختمان
پیش از شروع
- نقشه های معماری و سازه بررسی شده اند.
- مطالعات ژئوتکنیک در اختیار تیم اجرا است.
- محدوده گود پیاده شده است.
- تراز مبنا مشخص شده است.
- ساختمان های مجاور بررسی شده اند.
- ترک های موجود مستند شده اند.
- تأسیسات زیرزمینی بررسی شده اند.
- قنوات و موانع زیرسطحی بررسی شده اند.
- شرایط آب بررسی شده است.
- سیستم پایدارسازی مشخص شده است.
- برنامه پایش آماده است.
- مسیر ورود و خروج ماشین آلات مشخص است.
- برنامه حمل خاک مشخص است.
- سیستم حفاظت کارگاه آماده است.
حین گود برداری
☐ خاکبرداری مرحله ای انجام می شود.
☐ سازه نگهبان طبق برنامه اجرا می شود.
☐ ترازها کنترل می شوند.
☐ آب کنترل می شود.
☐ لبه گود تحت بار اضا فی قرار نمی گیرد.
☐ ساختمان های مجاور پایش می شوند.
☐ ماشین آلات در محدوده ایمن فعالیت می کنند.
☐ مسیر دسترسی کارگران ایمن است.
☐ وضعیت گود پس از بارندگی بررسی می شود.
☐ تغییرات غیرعادی بلا فاصله گزارش می شوند.
پس از رسیدن به کف
☐ تراز نهایی کنترل شده است.
☐ کیفیت بستر بررسی شده است.
☐ خاک نامناسب تعیین تکلیف شده است.
☐ آب اضافی کنترل شده است.
☐ سیستم پایدارسازی بررسی شده است.
☐ اجرای بتن مگر برنامه ریزی شده است.
☐ مدت بازماندن گود به حداقل رسیده است.
سوالات متداول درباره گودبرداری ساختمان و زمین
۱. مراحل گودبرداری ساختمان شامل چه مراحلی است؟
مراحل اصلی شامل بررسی نقشه ها، مطالعات ژئوتکنیک، تعیین محدوده و تراز، بررسی ساختمان های مجاور و تأسیسات، ارزیابی خطر، طراحی سازه نگهبان، تجهیز کارگاه، کنترل آب، خاکبرداری مرحله ای، پایش، کنترل کف گود و آمادهسازی برای اجرای فونداسیون است.
۲. اولین اقدام قبل از گودبرداری ساختمان چیست؟
شناخت پروژه و زمین است. نقشه ها، مطالعات ژئوتکنیک، همجواری ها، تأسیسات و شرایط آب باید قبل از شروع عملیات بررسی شوند.
۳. آیا همه گودها به سازه نگهبان نیاز دارند؟
روش پایدارسازی به شرایط گود بستگی دارد. برخی گودها با شیب پایدار اجرا می شوند و برخی دیگر به سیستم های نگهدارنده نیاز دارند. تصمیم باید بر اساس شرایط واقعی زمین و طراحی مهندسی گرفته شود. مبحث هفتم گودها را از نظر نحوه تأمین پایداری و تغییرشکل به انواع مختلف تقسیم می کند.
۴. چرا ساختمان مجاور گود اهمیت دارد؟
زیرا گودبرداری زمین شرایط تنش و تغییرشکل زمین را تغییر می دهد. نشست یا جابهجایی زمین اطرا ف گود روی ساختمان های مجاور اثر می گذارد.
۵. آیا وجود آب زیرزمینی باعث توقف گودبرداری می شود؟
وجود آب الزاماً به معنی توقف پروژه نیست؛ اما روش کنترل آب باید متناسب با شرایط زمین تعیین شود. ادامه عملیات بدون کنترل مناسب آب، تصمیم اجرایی صحیحی نیست.
۶. آیا میتوان خاک را کنار گود دپو کرد؟
دپوی خاک باید با توجه به شرایط پایدارسازی و بارگذاری اطرا ف گود انجام شود. ایجاد سربار بدون بررسی میتواند شرایط پایداری را تغییر دهد.
۷. بعد از بارندگی چه اقدامی لازم است؟
گود، دیواره ها، سازه نگهبان، آب جمع شده، مسیرهای دسترسی و ساختمان های مجاور باید بررسی شوند. مبحث دوازدهم بازدید پس از بارندگی، طوفان، سیل و زلزله را مورد توجه قرار داده است.
اگر هنوز برایتان سوال است که ” مراحل گودبرداری ساختمان ” یا ” گودبرداری زمین ” یا ” گودبرداری ساختمان ” کارشناسان فریدان آماده اند تا به تمام پرسش های شما پاسخ دهند و بهترین راهکار را برای پروژه ساختمانی شما ارائه دهند. همین حالا برای دریافت مشاوره تخصصی رایگان با ما تماس بگیرید 09909709030
۸. چرا نباید گود را برای مدت طولانی باز گذاشت؟
زیرا شرایط خاک و آب در طول زمان تغییر می کند و هوازدگی، بارندگی و سایر عوامل بر وضعیت گود اثر می گذارند. همچنین بازماندن طولانی گود، زمان قرارگیری پروژه در وضعیت موقت را ا فزایش می دهد.
۹. مهم ترین نکته در گودبرداری زمین چیست؟
شناخت شرایط واقعی زمین است. سابقه زمین، خاک دستی، قنوات، چاه ها، تأسیسات، آب زیرزمینی و لایه های خاک باید پیش از تصمیم گیری اجرایی بررسی شوند.
۱۰. مهم ترین اشتباه در اجرای گودبرداری چیست؟
اینکه گود برداری را فقط یک عملیات خاکی بدانید. گود یک سیستم ژئوتکنیکی موقت است و باید همزمان خاک، آب، سازه نگهبان، ساختمان های مجاور، ماشین آلات، ایمنی و برنامه اجرای سازه زیرزمین را مدیریت کنید.
جمعبندی
گودبرداری ساختمان یکی از حساس ترین مراحل اجرای پروژه است؛ زیرا در این مرحله، وضعیت طبیعی زمین تغییر می کند و سیستم جدیدی از خاک، سازه نگهبان، آب و ساختمان های مجاور شکل می گیرد.
اگر بخواهید پروژه را حرفه ای مدیریت کنید، باید مراحل گودبرداری ساختمان را به صورت زنجیره ای ببینید:
- شناخت زمین
- شناخت همجواری
- شناخت آب و تأسیسات
- تعیین تراز
- ارزیابی خطر
- انتخاب سیستم پایدارسازی
- تجهیز کارگاه
- خاکبرداری مرحله ای
- پایش
- کنترل بستر
- اجرای فونداسیون
مبحث هفتم، پارامترهای مقاومتی و تغییرشکلی خاک، عمق و عرض گود، آب زیرزمینی، ساختمان های مجاور، سربارهای اطرا ف و مدت استفاده از گود را در طراحی پایدارسازی مؤثر می داند. همچنین کنترل ناپایداری دیواره، نشست و تغییرمکان محیط، ریزش، بالازدگی کف، جوشش ماسه و اثر لرزش را مورد توجه قرار می دهد.
مبحث دوازدهم نیز از منظر ایمنی، موضوعاتی مانند قطع یا تعیین تکلیف تأسیسات، آموزش نیروها، حفاظت اطرا ف گود، کنترل ماشین آلات، حصارکشی، دسترسی و بازرسی پس از رخدادهای جوی و لرزه ای را مطرح می کند. بنابراین برای مدیر پروژه، مهم ترین اصل این نیست که «چقدر سریع خاک را خارج کنیم».
اصل مهم این است:
چقدر دقیق، ایمن و کنترل شده خاک را خارج کنیم و در هر مرحله بدانیم وضعیت گود، زمین اطرا ف و ساختمان های مجاور چگونه تغییر کرده است.
در گودبرداری زمین نیز همین منطق برقرار است. زمین خالی به معنی زمین بدون ریسک نیست. قنات، خاک دستی، پی های قدیمی، آب زیرزمینی و تأسیسات مدفون، همگی بخشی از واقعیت زیر سطح زمین هستند.
در نهایت، پروژه ای که گودبرداری آن با مطالعه، طراحی، پایش و برنامه اجرایی مناسب انجام شود، فقط ایمن تر نیست؛ هزینه قابل کنترلتر، زمان بندی قابل اعتمادتر و احتمال دوباره کاری بسیار کمتری دارد.
منابع
- مبحث دوازدهم مقررات ملی ساختمان؛ ایمنی و حفاظت کار در حین اجرا — شامل الزامات ایمنی عملیات گودبرداری، حفاظت کارگران و ا فراد مجاور، تأسیسات، ماشین آلات، حصارکشی و عملیات خاکی.
- مبحث هفتم مقررات ملی ساختمان؛ ژئوتکنیک و مهندسی پی — شامل مباحث مرتبط با داده های ژئوتکنیکی، گود برداری، پایدارسازی و کنترل تغییرشکل.
- فنون عمران – مقاله گودبرداری ساختمان — برای بررسی نکات اجرایی، مراحل عملیات، بررسی همجواری ها، آب و زهکشی، قنوات، ارزیابی خطر و نکات پایدارسازی.
- OSHA – Excavation Standards — الزامات ایمنی حفاری و گودبرداری زمین در استانداردهای بین آلمللی.
- NIOSH/CDC – Trenching and Excavation Safety — اصول برنامه ریزی، ارزیابی خطر و ایمنی عملیات حفاری.
تذکر:
این مقاله محتوای آموزشی و تخصصی است و جایگزین گزارش ژئوتکنیک، محاسبات و نقشه های سازه نگهبان، نقشه های مصوب، دستور العمل ایمنی کارگاه و نظر مهندس ذی صلاح پروژه نیست. روش اجرای هر گودبرداری ساختمان باید بر اساس شرایط واقعی زمین، عمق گود، آب زیرزمینی، وضعیت ساختمان های مجاور، بارهای اطرا ف و الزامات قانونی پروژه تعیین شود.
