روش تاپ دان در ساختمان چگونه است؟

برای پاسخ به این سوال تصمیم گرفتیم یک مقاله جامع درباره تاپ دان در ساختمان یا تاپ داون در ساختمان و ساختمان سازی به روش تاپ دان برای شما تهیه و تنظیم کنیم. ما در بخش اول این مقاله سعی در شناخت، منطق مهندسی و ضرورت استفاده از روش تاپ دان در ساختمان داریم. پس با ما همراه باشید.

شرکت فریدان تاسیس 1369، اولین و برترین طراح و مجری تاپ دان ساختمان در ایران، تلفن تماس: 09909709030

روش تاپ دان در ساختمان چیست و چرا برای پروژه‌ های ساختمانی اهمیت دارد؟

وقتی درباره روش تاپ دان در ساختمان سازی صحبت می‌ کنیم، درباره یک تکنیک ساده اجرایی حرف نمی‌ زنیم؛ درباره یک استراتژی کامل ساخت، مدیریت ریسک، کنترل زمان و مهار گود به روش تاپ دان صحبت می‌ کنیم. در پروژه‌ های معمول، ابتدا گودبرداری کامل انجام می‌ شود، سپس فونداسیون اجرا می‌ شود و بعد سازه از پایین به بالا ساخته می‌ شود. این همان روش رایج باتم‌ آپ است. اما استفاده از روش تاپ دان در ساختمان، پروژه مسیر متفاوتی را طی می‌ کند، سازه از تراز زمین به سمت بالا و هم‌ زمان از همان تراز به سمت پایین توسعه پیدا می‌ کند.

در این روش، ابتدا عناصر اصلی نگهدارنده گود و باربر سازه اجرا می‌ شوند؛ سپس سقف همکف یا سقف ترازهای زیرزمین به ترتیب ساخته می‌ شود و حفاری از زیر این سقف‌ ها ادامه پیدا می‌ کند. به زبان ساده، شما با استفاده از روش تاپ داون در ساختمان به جای آنکه منتظر پایان کامل گودبرداری بمانید، سازه را زودتر وارد مدار اجرا می‌ کنید. این تصمیم، زمان پروژه را کوتاه می‌ کند، ایمنی گود را افزایش می‌ دهد و کنترل تغییر شکل دیواره‌ های گود را به سطحی حرفه‌ ای‌ تر می‌ رساند.

اگر شما مدیر پروژه، سازنده یا کارفرمای یک پروژه عمیق شهری هستید، باید یک نکته را جدی بگیرید، در زمین‌ های محدود، در مجاورت ساختمان‌ های حساس، در پروژه‌ های دارای چند طبقه زیرزمین و در ساخت‌ و ساز های فشرده شهری، روش سنتی همیشه بهترین پاسخ نیست. در چنین شرایطی روش تاپ دان در ساختمان سازی به شما امکان می‌ دهد زمان، ایمنی و ارزش سرمایه را هم‌ زمان مدیریت کنید.

مطالعه موردی اجرایی

در یک پروژه اداری ـ تجاری با چهار طبقه منفی و دوازده طبقه مثبت، زمین پروژه در میان چند ساختمان قدیمی قرار داشت. تیم اجرایی ابتدا قصد داشت پروژه را به روش متداول اجرا کند، اما بررسی تغییر شکل دیواره‌ ها و محدودیت فضای کارگاهی نشان داد که ریسک گودبرداری و پایدارسازی گود به روش های دیگر بالا است. پس از تغییر طرح به ساختمان سازی به روش تاپ دان، سقف همکف در همان مراحل ابتدایی اجرا شد و به عنوان مهاربند افقی عمل کرد. نتیجه این تصمیم، کاهش محسوس تغییرشکل دیواره‌ ها، کنترل نشست معبر مجاور و شروع زودتر اجرای طبقات مثبت بود.

تفاوت اصلی تاپ دان ساختمان با روش های سنتی چیست؟

برای درک ارزش تاپ دان ساختمان باید تفاوت آن را با روش سنتی بشناسید. در روش سنتی، پروژه به صورت خطی پیش می‌ رود. ابتدا خاکبرداری انجام می‌ شود، بعد سازه نگهبان فعال می‌ شود، سپس فونداسیون اجرا می‌ شود و در نهایت سازه اصلی بالا می‌ آید. این ترتیب زمانی، پروژه را وابسته به پایان کامل گودبرداری می‌ کند.

اما در روش تاپ داون در ساختمان سازی، پروژه خطی نیست؛ پروژه موازی می‌ شود. شما هم‌ زمان دو جبهه کار دارید: جبهه زیرزمین و جبهه سازه فوقانی. این هم‌ پوشانی زمانی، مزیتی ایجاد می‌ کند که در پروژه‌ های بزرگ مستقیماً به پول تبدیل می‌ شود. هر ماه کاهش زمان ساخت در یک پروژه تجاری، اداری یا مسکونی بزرگ، یعنی کاهش هزینه تجهیز کارگاه، کاهش هزینه تأمین مالی، کاهش خواب سرمایه و نزدیک‌ تر شدن زمان فروش یا بهره‌ برداری.

در روش سنتی، دیواره گود معمولاً با انکراژ، نیلینگ، استرات یا سایر سیستم‌ های سازه نگهبان مهار می‌ شود. اما در تاپ دان در ساختمان، دال‌ های بتنی زیرزمین خود نقش مهاربند دائمی را بر عهده می‌ گیرند. این تفاوت کلیدی است. در واقع، سازه اصلی از همان ابتدا به خدمت پایداری گود در می‌ آید.

مطالعه موردی اجرایی

در یک ساختمان مسکونی بلند مرتبه دارای پنج طبقه زیرزمین و بیست طبقه روی زمین، برنامه اولیه اجرای پروژه با روش باتم‌ آپ حدود سی‌ و شش ماه برآورد شده بود. پس از بازنگری برنامه ساخت و انتخاب روش تاپ دان در ساختمان، اجرای سازه فوقانی پیش از تکمیل کامل زیرزمین آغاز شد. پروژه هشت ماه زودتر به مرحله نازک‌ کاری طبقات مثبت رسید و کارفرما توانست برنامه پیش‌ فروش واحدها را سریع‌ تر فعال کند.

منطق سازه‌ ای روش تاپ دان در ساختمان

منطق اصلی روش تاپ دان در ساختمان بسیار روشن است: دال‌ ها و سقف‌ های زیرزمین فقط کف طبقات نیستند؛ آن‌ ها عناصر مهاربندی افقی گود هستند. وقتی شما سقف همکف را اجرا می‌ کنید، این سقف مانند یک دیافراگم صلب یا نیمه‌ صلب بین دیوارهای پیرامونی عمل می‌ کند و فشار جانبی خاک را کنترل می‌ کند. سپس با اجرای سقف زیرزمین اول، دوم و سایر ترازها، سیستم مهاربندی مرحله به مرحله کامل‌ تر می‌ شود.

در گودهای عمیق، فشار جانبی خاک، فشار آب، سربار ساختمان‌ های مجاور، بار ترافیک شهری و اثرات لرزه‌ ای، همگی بر دیوار پیرامونی اثر می‌ گذارند. اگر این نیروها درست مدیریت نشوند، دیوار تغییر شکل می‌ دهد، خاک پشت دیوار جابه‌ جا می‌ شود و ساختمان‌ های اطراف نشست می‌ کنند. در تاپ دان ساختمان، هر سقف اجرا شده، مسیر انتقال نیرو را کوتاه‌ تر و کنترل‌ شده‌ تر می‌ کند.

از نگاه یک سازنده حرفه‌ ای، این موضوع فقط یک بحث محاسباتی نیست. این موضوع یعنی کاهش احتمال توقف پروژه، کاهش تنش با همسایگان، کاهش ریسک حقوقی و افزایش اعتماد سرمایه‌ گذار. پروژه‌ ای که گود آن پایدار، قابل پایش و منظم اجرا شود، از همان ابتدا پیام حرفه‌ ای بودن را به بازار منتقل می‌ کند.

شرکت فریدان تاسیس 1369، اولین و برترین طراح و مجری تاپ دان ساختمان در ایران، تلفن تماس: 09909709030

مطالعه موردی اجرایی

در یک پروژه درمانی با سه طبقه زیرزمین و هفت طبقه مثبت، بیمارستانی در مجاورت زمین پروژه قرار داشت. هرگونه نشست، عملکرد تأسیسات حساس ساختمان مجاور را مختل می‌ کرد. تیم طراحی با انتخاب روش تاپ داون در ساختمان و اجرای دال‌ های مهاربند در ترازهای زیرزمین، تغییرشکل دیواره را در محدوده کنترل‌ شده نگه داشت. ابزار دقیق پروژه نشان داد که حرکات افقی دیوار در مقایسه با برآورد اولیه روش سنتی به شکل قابل توجهی کمتر شد.

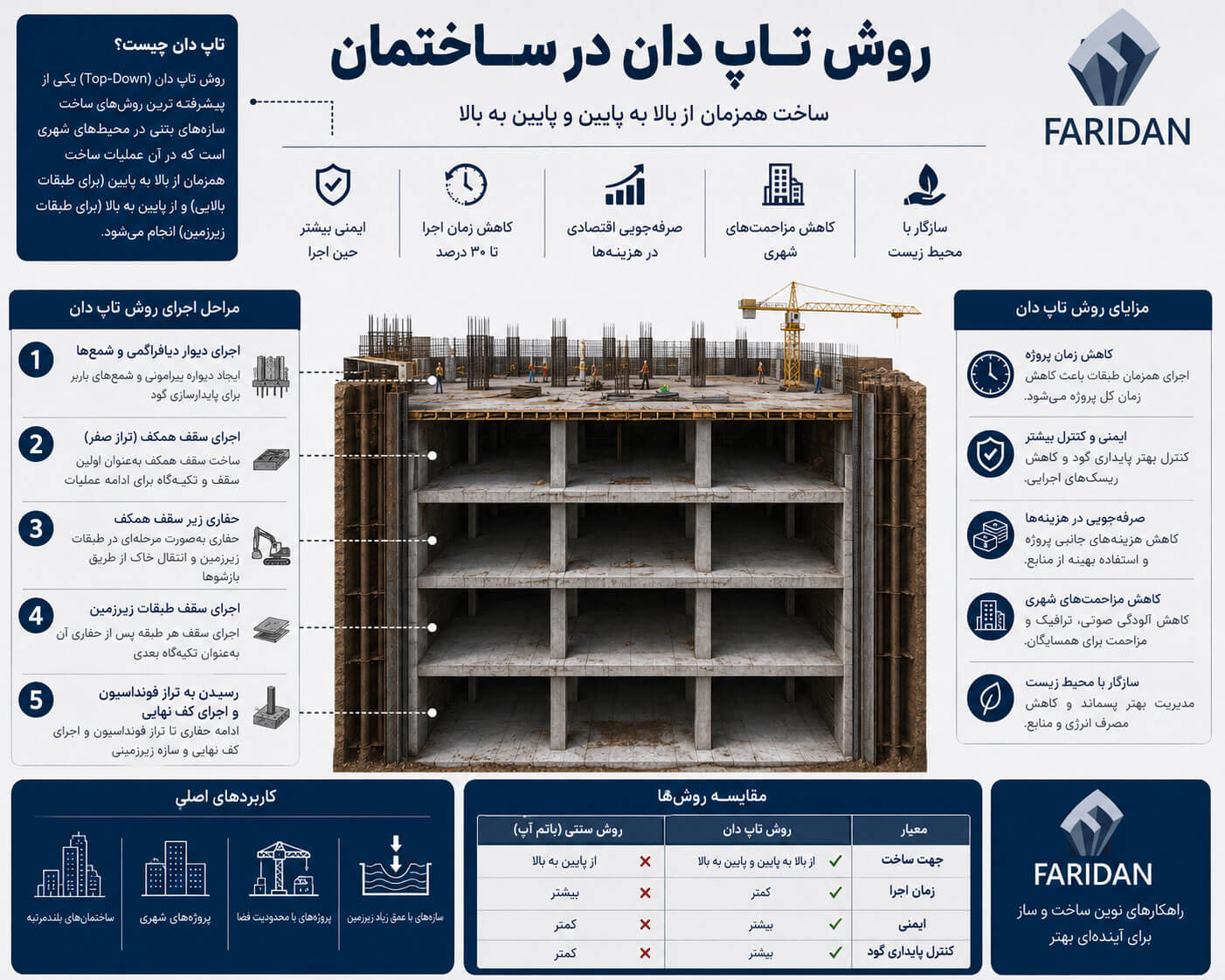

مراحل اصلی اجرای ساختمان سازی به روش تاپ دان

اجرای ساختمان سازی به روش تاپ دان به برنامه‌ ریزی دقیق، نقشه‌ های اجرایی شفاف و هماهنگی کامل بین تیم‌ های ژئوتکنیک، سازه، معماری، تأسیسات، نقشه‌ برداری و مدیریت ساخت نیاز دارد. این روش با آزمون و خطا پیش نمی‌ رود. شما باید پیش از آغاز عملیات، توالی ساخت، مسیر خروج خاک، جای بازشوها، محل جرثقیل‌ ها، نحوه بتن‌ ریزی، برنامه پایش و جزئیات اتصال ستون‌ ها و دال‌ ها را مشخص کنید.

مراحل کلی عبارت‌ اند از:

ابتدا مطالعات ژئوتکنیک و بررسی خاک انجام می‌ شود. سپس دیوار پیرامونی مانند دیوار دیافراگمی، شمع‌ های پیوسته یا سیستم‌ های مشابه اجرا می‌ شود. بعد از آن شمع‌ ها و ستون‌ های اصلی سازه در ترازهای مشخص نصب یا اجرا می‌ شوند. در ادامه، دال همکف ساخته می‌ شود و حفاری از بازشوهای پیش‌ بینی‌ شده در دال آغاز می‌ شود. پس از رسیدن به هر تراز زیرزمین، سقف همان تراز اجرا می‌ شود و این چرخه تا رسیدن به تراز فونداسیون ادامه پیدا می‌ کند.

نکته کلیدی این است که در روش تاپ داون در ساختمان سازی، ترتیب اجرا همان‌ قدر مهم است که خود طراحی سازه اهمیت دارد. یک ترتیب اشتباه، مزیت روش را از بین می‌ برد و پروژه را گرفتار تأخیر، دوباره‌ کاری و ریسک می‌ کند.

مطالعه موردی اجرایی

در یک مجتمع تجاری بزرگ با شش طبقه منفی، ابتدا مسیر خروج خاک به‌ درستی پیش‌ بینی نشده بود. در مرحله بازنگری، تیم اجرایی بازشو های سقف همکف را اصلاح کرد، مسیر حرکت ماشین‌ آلات سبک زیر سقف را تغییر داد و محل استقرار جرثقیل را با برنامه حفاری هماهنگ کرد. پس از این اصلاحات، روند اجرای تاپ دان ساختمان منظم شد و خاکبرداری بدون توقف‌ های طولانی ادامه پیدا کرد.

نقش مطالعات ژئوتکنیک در روش تاپ دان در ساختمان

هیچ پروژه موفقی در تاپ دان در ساختمان بدون شناخت دقیق خاک اجرا نمی‌ شود. خاک فقط بستر پروژه نیست؛ خاک یکی از بازیگران اصلی پروژه است. لایه‌ بندی خاک، سطح آب زیرزمینی، چسبندگی، زاویه اصطکاک داخلی، سختی خاک، نشست‌ پذیری، وجود قنات، خاک دستی، خاک ریزشی یا لایه‌ های ماسه‌ ای آب‌دار، همگی تصمیم‌ های طراحی و اجرا را تغییر می‌ دهند.

در روش تاپ دان در ساختمان، طراح باید رفتار مرحله‌ ای خاک و سازه را تحلیل کند. سازه در هر مرحله وضعیت متفاوتی دارد. در یک مرحله فقط دیوار پیرامونی و بخشی از ستون‌ ها فعال هستند. در مرحله بعد، سقف همکف وارد سیستم می‌ شود. سپس سقف‌ های زیرزمین به تدریج سختی جانبی سیستم را افزایش می‌ دهند. بنابراین تحلیل فقط برای وضعیت نهایی کافی نیست؛ تحلیل مرحله‌ ای ضرورت دارد.

شما به عنوان کارفرما یا مدیر پروژه باید از تیم طراحی بخواهید که گزارش ژئوتکنیک را صرفاً به چند عدد ظرفیت باربری محدود نکند. گزارش باید درباره فشار جانبی خاک، آب زیرزمینی، نشست، پایداری دیواره، امکان‌ پذیری حفاری زیر سقف و توصیه‌ های اجرایی صریح صحبت کند.

شرکت فریدان تاسیس 1369، اولین و برترین طراح و مجری تاپ دان ساختمان در ایران، تلفن تماس: 09909709030

مطالعه موردی اجرایی

در یک پروژه اداری با عمق گود حدود بیست متر، مطالعات اولیه نشان داد خاک در لایه میانی دارای بخش ماسه‌ ای با تراوش آب است. اگر پروژه به روش معمول اجرا می‌ شد، کنترل آب و ریزش موضعی دیواره دشوار می‌ شد. تیم طراحی با انتخاب دیوار دیافراگمی و اجرای روش تاپ دان در ساختمان، هم‌ زمان مسئله آب‌ بندی و مهاربندی جانبی را مدیریت کرد. در زمان حفاری، نشت آب محدود ماند و گود بدون حادثه به تراز نهایی رسید.

دیوار پیرامونی در تاپ دان ساختمان؛ ستون فقرات پایداری گود

در تاپ دان ساختمان، دیوار پیرامونی فقط یک سازه نگهبان موقت نیست؛ در بسیاری از پروژه‌ ها بخشی از سازه دائمی زیرزمین محسوب می‌ شود. این دیوار فشار خاک و آب را تحمل می‌ کند، به دال‌ ها متصل می‌ شود و در نهایت بخشی از سیستم مقاوم جانبی زیرزمین را شکل می‌ دهد.

رایج‌ ترین گزینه در پروژه‌ های عمیق، دیوار دیافراگمی است. دیوار دیافراگمی به دلیل سختی بالا، پیوستگی مناسب، قابلیت اجرا در عمق زیاد و عملکرد بهتر در کنترل آب، برای بسیاری از پروژه‌ های روش تاپ داون در ساختمان سازی انتخاب حرفه‌ ای‌ تری محسوب می‌ شود. البته در برخی پروژه‌ ها، شمع‌ های سکانتی، شمع‌ های پیوسته یا ترکیب شمع و دیوار داخلی نیز استفاده می‌ شود.

انتخاب نوع دیوار به خاک، عمق گود، سطح آب، مجاورت‌ ها، بودجه، تجهیزات پیمانکار و الزامات معماری زیرزمین بستگی دارد. سازنده‌ ای که فقط بر اساس قیمت اولیه تصمیم می‌ گیرد، هزینه واقعی پروژه را نمی‌ بیند. دیوار ارزان اما ناکار آمد، در ادامه پروژه با نشت آب، تغییر شکل، تأخیر و اصلاحات پرهزینه پاسخ خود را پس می‌ گیرد.

مطالعه موردی اجرایی

در یک پارکینگ طبقاتی زیرزمینی با پنج طبقه منفی، استفاده از دیوار پیرامونی ضعیف‌ تر در طرح اولیه مطرح شده بود. پس از بررسی فشار آب و نزدیکی پروژه به معبر پرتردد، سیستم به دیوار دیافراگمی تغییر کرد. این تصمیم هزینه اولیه را افزایش داد، اما در اجرا باعث کاهش نشت آب، کاهش تغییر شکل دیواره و حذف چند مرحله اصلاح پرهزینه شد. پروژه با ساختمان سازی به روش تاپ دان به صورت منظم و ایمن ادامه یافت.

ستون‌ ها و شمع‌ ها در روش تاپ دان در ساختمان

در روش تاپ دان در ساختمان، ستون‌ ها نقش بسیار حساسی دارند؛ زیرا بخشی از بار سازه فوقانی را پیش از تکمیل فونداسیون نهایی تحمل می‌ کنند. در بسیاری از پروژه‌ ها، ستون‌ های فولادی یا مرکب در داخل شمع‌ ها نصب می‌ شوند و پس از اجرای دال‌ ها و ادامه حفاری، این ستون‌ ها به تدریج در معرض دید و اتصال قرار می‌ گیرند.

دقت نصب ستون‌ ها در این روش حیاتی است. انحراف کوچک در ستون، در طبقات بالا به خطای بزرگ تبدیل می‌ شود. به همین دلیل، نقشه‌ برداری، کنترل شاقولی، کنترل تراز، کنترل محور و هماهنگی بین تیم شمع‌ کوبی یا حفاری شمع و تیم سازه، اهمیت بسیار بالایی دارد.

در پروژه‌ های حرفه‌ ای تاپ داون در ساختمان، از همان ابتدا تلرانس‌ های اجرایی مشخص می‌ شوند. تیم اجرایی نمی‌ گوید بعداً اصلاح می‌ کنیم؛ از ابتدا درست اجرا می‌ کند. این نگرش، تفاوت پیمانکار تخصصی با پیمانکار عمومی را نشان می‌ دهد.

مطالعه موردی اجرایی

در یک برج مسکونی با چهار طبقه منفی و بیست‌ و چهار طبقه مثبت، کنترل شاقولی ستون‌ های اولیه با حساسیت بالا انجام شد. در یکی از محور های سازه، انحراف ستون در مرحله نصب اولیه شناسایی شد و پیش از بتن‌ ریزی شمع اصلاح شد. این کنترل زودهنگام، از ایجاد خطای تجمعی در طبقات فوقانی جلوگیری کرد و اجرای تاپ دان ساختمان بدون دوباره‌ کاری جدی ادامه یافت.

شرکت فریدان تاسیس 1369، اولین و برترین طراح و مجری تاپ دان ساختمان در ایران، تلفن تماس: 09909709030

ما در بخش دوم این مقاله به الزامات آیین‌نامه‌ ای، مزایا، چالش‌ ها و تصمیم‌ گیری اقتصادی در روش تاپ دان ساختمان می پردازیم. پس در ادامه با ما همراه باشید.

الزامات مقررات ملی ساختمان ایران در روش تاپ دان در ساختمان

وقتی درباره روش تاپ دان در ساختمان در ایران صحبت می‌ کنیم، باید بدانید که این روش خارج از چارچوب مقررات نیست. برعکس، اجرای حرفه‌ ای آن مستقیماً به رعایت دقیق مقررات ملی ساختمان، آیین‌ نامه‌ های سازه‌ ای، الزامات ایمنی کارگاه و دستورالعمل‌ های پایدارسازی گود وابسته است.

مبحث هفتم مقررات ملی ساختمان، مهم‌ ترین مرجع مرتبط با پی‌ سازی، گودبرداری، پایش و سازه نگهبان است. این مبحث نگاه پروژه را از «خاکبرداری ساده» به «فرآیند مهندسی کنترل‌ شده» تغییر می‌ دهد. در تاپ دان در ساختمان، شما با گودی عمیق، دیواره‌ های تحت فشار، ساختمان‌ های مجاور، بارهای موقت اجرا و رفتار مرحله‌ ای سازه روبه‌ رو هستید؛ بنابراین پایش و کنترل تغییرشکل‌ ها از بخش‌ های اصلی کار محسوب می‌ شود.

مبحث ششم مقررات ملی ساختمان نیز از نظر بارگذاری اهمیت دارد؛ زیرا در پروژه‌ های تاپ دان، فشار خاک، فشار آب، بارهای ثقلی، بارهای موقت اجرایی، سربار ماشین‌ آلات و اثر بارهای جانبی باید در طراحی دیده شود. مبحث نهم برای طراحی و اجرای اعضای بتن‌ آرمه مانند دال‌ ها، دیوار ها، فونداسیون و اتصالات بتنی اهمیت دارد. اگر سازه فولادی یا مرکب باشد، مبحث دهم نیز وارد تصمیم‌ گیری می‌ شود. آیین‌ نامه ۲۸۰۰ نیز در طراحی لرزه‌ ای سازه نقش دارد.

یک خطای رایج در بازار ساخت‌ و ساز این است که برخی افراد ساختمان سازی به روش تاپ دان را فقط از زاویه اجرا می‌ بینند. این نگاه ناقص است. تاپ دان یک روش توامان طراحی و اجرا است. یعنی طراح، مجری، ناظر و مدیر پروژه باید از ابتدا یک زبان مشترک داشته باشند.

مطالعه موردی اجرایی

در یک پروژه مختلط تجاری و مسکونی با عمق گود بیش از هجده متر، تیم کارفرما ابتدا فقط نقشه سازه نهایی را بررسی کرده بود. پس از ورود مشاور تخصصی، مشخص شد مراحل موقت اجرا در نقشه‌ ها به اندازه کافی تحلیل نشده است. تیم طراحی، مدل مرحله‌ ای ساخت را اصلاح کرد، بارهای موقت تجهیزات و مسیرهای خروج خاک را وارد محاسبات کرد و برنامه پایش را به نقشه‌ های اجرایی پیوست نمود. این اصلاحات باعث شد روش تاپ داون در ساختمان سازی با کنترل مهندسی دقیق اجرا شود.

اهمیت پایش و ابزار دقیق در تاپ دان ساختمان

در پروژه‌ های عمیق، اعتماد به چشم کافی نیست. در تاپ دان ساختمان باید ابزار دقیق به شما بگوید دیوار چه رفتاری دارد، زمین اطراف چقدر نشست کرده، ستون‌ ها چه وضعیتی دارند و آب زیرزمینی چگونه عمل می‌ کند. پایش شامل نصب ابزارهایی مانند انکلینومتر، نشست‌ سنج، پیزومتر، ترک‌ سنج، نقاط نقشه‌ برداری و کنترل‌ های دوره‌ ای است.

پایش، هزینه اضافی نیست؛ بیمه فنی پروژه است. وقتی شما داده واقعی دارید، تصمیم درست می‌گیرید. اگر تغییرشکل دیواره در یک تراز از حد هشدار عبور کند، قبل از بحران وارد عمل می‌شوید. اگر نشست ساختمان مجاور افزایش یابد، برنامه حفاری را اصلاح می‌کنید. اگر فشار آب تغییر کند، سیستم زهکشی و آب‌ بندی را تقویت می‌ کنید.

در روش تاپ دان در ساختمان، پایش اهمیت بیشتری پیدا می‌ کند؛ زیرا سازه و گود هم‌ زمان در حال تغییر هستند. هر مرحله حفاری، وضعیت نیروها را تغییر می‌ دهد. هر سقف جدید، سختی سیستم را افزایش می‌ دهد. هر بارگذاری موقت، رفتار ستون‌ ها و دال‌ ها را تحت تأثیر قرار می‌ دهد. بنابراین داده‌ برداری منظم، بخشی از مدیریت پروژه است نه یک کار تشریفاتی.

مطالعه موردی اجرایی

در یک ساختمان بلند مرتبه دارای شش طبقه منفی، انکلینومترها در مرحله حفاری زیرزمین سوم افزایش تغییر شکل جانبی را نشان دادند. تیم اجرایی بلافاصله توالی حفاری را تغییر داد، بتن‌ ریزی دال بعدی را جلو انداخت و بارهای موقت نزدیک لبه گود را حذف کرد. این تصمیم باعث شد تغییرشکل دیواره کنترل شود و پروژه بدون توقف یا حادثه ادامه پیدا کند.

شرکت فریدان تاسیس 1369، اولین و برترین طراح و مجری تاپ دان در ساختمان در ایران، تلفن تماس: 09909709030

مزیت اصلی روش تاپ دان در ساختمان؛ کاهش زمان ساخت

اگر بخواهیم یکی از قوی‌ ترین دلایل انتخاب روش تاپ دان در ساختمان را نام ببریم، باید به کاهش زمان ساخت اشاره کنیم. زمان در پروژه ساختمانی فقط یک عدد در برنامه زمان‌ بندی نیست؛ زمان یعنی هزینه مالی، هزینه تجهیز کارگاه، هزینه فرصت، فشار سرمایه‌ گذار و سرعت ورود پروژه به بازار.

در روش سنتی، سازه فوقانی منتظر پایان گودبرداری و اجرای فونداسیون می‌ ماند. اما در تاپ داون در ساختمان، وقتی دال‌ های اولیه و ستون‌ های اصلی آماده شوند، اجرای طبقات مثبت آغاز می‌ شود در حالی که عملیات زیرزمین همچنان ادامه دارد. این هم‌ پوشانی زمانی، پروژه‌ های بزرگ را از حالت انتظار خارج می‌ کند.

البته این مزیت فقط زمانی محقق می‌ شود که برنامه‌ ریزی دقیق باشد. اگر مسیر خروج خاک، تأمین بتن، تهویه زیر سقف، روشنایی، ماشین‌ آلات مناسب و توالی اجرای دال‌ ها از ابتدا مشخص نباشد، تاپ دان به جای سرعت، پیچیدگی ایجاد می‌ کند. بنابراین کاهش زمان، پاداش برنامه‌ ریزی حرفه‌ ای است.

مطالعه موردی اجرایی

در یک مرکز تجاری با پنج طبقه زیرزمین و یازده طبقه روی زمین، برنامه ساخت با روش سنتی سی‌ و دو ماه برآورد شد. با اجرای ساختمان سازی به روش تاپ دان، طبقات روی زمین چهار ماه پس از شروع عملیات اصلی وارد فاز اجرا شدند. در حالی که حفاری زیرزمین‌ های پایین‌ تر ادامه داشت، اسکلت طبقات مثبت پیش رفت. پروژه در مجموع حدود هفت ماه زود تر به مرحله بهره‌ برداری تجاری رسید و کارفرما درآمد اجاره را زودتر آغاز کرد.

کنترل نشست ساختمان‌ های مجاور؛ مزیت استراتژیک تاپ دان در ساختمان

در بافت شهری ایران، بسیاری از پروژه‌ های بزرگ در کنار ساختمان‌ های قدیمی، معابر پرتردد، تأسیسات شهری، دیوار های فرسوده و املاک حساس اجرا می‌ شوند. در چنین شرایطی، مسئله فقط اجرای گود نیست؛ مسئله حفظ اعتماد، حفظ ایمنی و جلوگیری از بحران اجتماعی و حقوقی است.

تاپ دان در ساختمان به دلیل مهاربندی مرحله‌ ای دیواره‌ ها با دال‌ های سازه‌ ای، تغییرشکل جانبی دیوار را کاهش می‌ دهد. وقتی تغییر شکل دیوار کاهش پیدا کند، نشست خاک پشت دیوار نیز کنترل می‌ شود. این موضوع برای پروژه‌ هایی که در مجاورت ساختمان‌ های قدیمی قرار دارند، اهمیت حیاتی دارد.

در بسیاری از پرونده‌ های اختلاف ساختمانی، مشکل از خود سازه اصلی شروع نمی‌ شود؛ از نشست همسایه شروع می‌ شود. یک ترک در ساختمان مجاور، پروژه را وارد مسیر شکایت، توقف، کارشناسی و هزینه‌ های پیش‌ بینی‌ نشده می‌ کند. روش تاپ داون در ساختمان سازی این ریسک را به شکل مهندسی مدیریت می‌ کند.

مطالعه موردی اجرایی

در یک پروژه مسکونی لوکس با چهار طبقه منفی، ساختمان‌ های مجاور بیش از سی سال عمر داشتند. در طرح اولیه، نگرانی جدی درباره نشست دیوارهای همسایه وجود داشت. پس از انتخاب تاپ دان ساختمان و اجرای دال‌ های مهاربند در ترازهای زیرزمین، تغییر شکل‌ ها در محدوده هشدار باقی ماندند و هیچ تخلیه اضطراری یا توقف کارگاهی رخ نداد. این نتیجه، ارزش اقتصادی و حقوقی روش را برای کارفرما آشکار کرد.

ایمنی کارگاه در روش تاپ دان در ساختمان

ایمنی در روش تاپ دان در ساختمان یک موضوع تزئینی نیست؛ بخشی از فلسفه روش است. وقتی شما گود عمیق را مرحله به مرحله با سقف‌ های سازه‌ ای مهار می‌ کنید، محیط کنترل‌ شده‌ تری ایجاد می‌ کنید. در بسیاری از پروژه‌ ها، بخشی از عملیات حفاری زیر سقف انجام می‌ شود و این موضوع گرد و غبار، ریزش‌ های سطحی و آشفتگی محیطی را کاهش می‌ دهد.

با این حال، تاپ دان ایمنی خودکار ایجاد نمی‌ کند. کار در فضای محدود زیر دال، نیازمند تهویه، روشنایی، مسیر خروج اضطراری، کنترل ماشین‌ آلات، برنامه حمل خاک و آموزش نیروی انسانی است. پیمانکاری که تجربه کافی ندارد، در همین نقطه پروژه را گرفتار می‌ کند. شما باید بدانید که تاپ داون در ساختمان روش متخصصان است، نه میدان آزمون برای تیم‌ های کم‌ تجربه.

ایمنی در این روش با سه ابزار تضمین می‌ شود: طراحی درست، توالی اجرای دقیق و مدیریت روزانه کارگاه. اگر هر کدام از این سه ابزار ضعیف باشد، پروژه ریسک می‌ گیرد.

مطالعه موردی اجرایی

در یک پروژه پارکینگ زیرزمینی عمومی با شش طبقه منفی، تیم HSE از ابتدا مسیر های دسترسی، تهویه اجباری، روشنایی موقت و خروج اضطراری را با برنامه حفاری هماهنگ کرد. در زمان اجرای زیرزمین چهارم، به دلیل کنترل مناسب تردد ماشین‌ آلات و تفکیک مسیر نیروها، عملیات خاکبرداری زیر سقف بدون حادثه جدی انجام شد. این پروژه نشان داد که ساختمان سازی به روش تاپ دان زمانی ایمن است که مدیریت کارگاه آن حرفه‌ ای باشد.

شرکت فریدان تاسیس 1369، اولین و برترین طراح و مجری تاپ دان در ساختمان در ایران، تلفن تماس: 09909709030

چالش‌ های واقعی تاپ دان ساختمان

هیچ متخصص باتجربه‌ ای نباید تاپ دان ساختمان را بدون بیان چالش‌ ها تبلیغ کند. این روش قدرتمند است، اما پیچیده است. اگر پروژه، تیم طراحی، پیمانکار، بودجه و برنامه مدیریتی برای این پیچیدگی آماده نباشند، نتیجه مطلوب حاصل نمی‌ شود.

چالش نخست، هزینه اولیه بالاتر است. اجرای دیوار دیافراگمی، شمع‌ های دقیق، ستون‌ های اولیه، ابزار دقیق و برنامه‌ ریزی تخصصی هزینه دارد. اما باید هزینه را در مقیاس کل پروژه ببینید، نه در یک آیتم فهرست‌ بها. کاهش زمان، کاهش ریسک همسایه، کاهش توقف کار و افزایش سرعت بهره‌ برداری، این هزینه اولیه را جبران می‌ کند.

چالش دوم، دشواری اجرا در فضای محدود است. حفاری زیر سقف، خروج خاک از بازشو ها، بتن‌ ریزی در ترازهای پایین، عبور تأسیسات موقت و کنترل تردد ماشین‌ آلات به برنامه دقیق نیاز دارد.

چالش سوم، نیاز به هماهنگی شدید بین معماری، سازه و تأسیسات است. در روش تاپ دان در ساختمان، محل بازشو ها، رمپ‌ ها، هسته آسانسور، ستون‌ ها، دیوار های برشی، تأسیسات اصلی و مسیر های اجرایی باید از ابتدا هماهنگ شوند.

مطالعه موردی اجرایی

در یک پروژه اداری با سه طبقه منفی، تیم معماری در مرحله اولیه محل چند بازشوی مهم را بدون هماهنگی با برنامه حفاری تغییر داده بود. این تغییر، مسیر خروج خاک را مختل کرد و سرعت اجرا کاهش یافت. پس از تشکیل جلسات هماهنگی بین معماری، سازه، تأسیسات و اجرا، بازشوهای موقت جدید طراحی شد و برنامه روش تاپ داون در ساختمان سازی به مسیر درست بازگشت.

شرکت فریدان تاسیس 1369، اولین و برترین طراح و مجری تاپ دان در ساختمان در ایران، تلفن تماس: 09909709030

چه پروژه‌ هایی برای روش تاپ دان در ساختمان مناسب هستند؟

هر پروژه‌ ای به روش تاپ دان در ساختمان نیاز ندارد. تصمیم حرفه‌ ای یعنی انتخاب روش مناسب، نه انتخاب روش پیچیده‌ تر. تاپ دان زمانی ارزش واقعی خود را نشان می‌ دهد که پروژه حداقل یکی از ویژگی‌ های زیر را داشته باشد: گود عمیق، محدودیت فضای شهری، مجاورت با ساختمان‌ های حساس، نیاز به کاهش زمان، وجود چند طبقه زیرزمین، فشار اقتصادی برای بهره‌ برداری سریع یا سطح بالای ریسک ژئوتکنیکی.

برای یک ساختمان کوچک با یک زیرزمین کم‌ عمق، تاپ دان معمولاً توجیه ندارد. اما برای برج‌ های بلند مرتبه، مجتمع‌ های تجاری، بیمارستان‌ ها، هتل‌ ها، مراکز اداری بزرگ، پارکینگ‌ های طبقاتی زیرزمینی و پروژه‌ های مختلط شهری، تاپ دان در ساختمان به گزینه‌ ای جدی تبدیل می‌ شود.

به عنوان کارفرما، از خودتان بپرسید: آیا توقف پروژه برای من هزینه سنگین دارد؟ آیا همسایگان حساس دارم؟ آیا عمق گود زیاد است؟ آیا می‌ خواهم سازه فوقانی را زودتر شروع کنم؟ آیا زمین پروژه محدود است؟ اگر پاسخ شما مثبت است، باید بررسی تخصصی تاپ دان ساختمان را در دستور کار قرار دهید.

مطالعه موردی اجرایی

در یک هتل شهری با پنج طبقه زیرزمین، زمین پروژه از سه طرف با ساختمان‌ های فعال احاطه شده بود و زمان بهره‌ برداری برای سرمایه‌ گذار اهمیت حیاتی داشت. انتخاب ساختمان سازی به روش تاپ دان باعث شد عملیات سازه فوقانی زودتر شروع شود، ریسک گود کنترل شود و برنامه افتتاح هتل نسبت به سناریوی سنتی جلو تر بیفتد.

شرکت فریدان تاسیس 1369، اولین و برترین طراح و مجری تاپ دان در ساختمان در ایران، تلفن تماس: 09909709030

مقایسه اقتصادی روش تاپ دان در ساختمان با روش باتم‌ آپ

بسیاری از سازندگان در نگاه اول می‌ گویند روش تاپ دان در ساختمان گران‌ تر است. این جمله در سطح آیتم‌ های اولیه درست است، اما در سطح اقتصاد کل پروژه ناقص است. شما باید هزینه کل مالکیت پروژه را ببینید؛ یعنی هزینه طراحی، اجرا، زمان، ریسک، توقف، دعاوی حقوقی، خواب سرمایه و تأخیر در فروش یا بهره‌ برداری.

در پروژه‌ های بزرگ، یک ماه کاهش زمان ساخت ارزش مالی قابل توجهی دارد. وقتی پروژه زودتر وارد بازار می‌ شود، درآمد زودتر شروع می‌ شود. وقتی ریسک نشست همسایه کاهش می‌ یابد، احتمال توقف قضایی کم می‌ شود. وقتی گود ایمن‌ تر است، بیمه، مدیریت بحران و هزینه‌ های پنهان کاهش پیدا می‌ کند.

بنابراین تصمیم درست این نیست که بپرسید «تاپ دان چقدر گران‌ تر است؟» سؤال درست این است: «در این پروژه، تاپ دان چه مقدار از ریسک و زمان را حذف می‌ کند؟» این همان پرسشی است که سازندگان حرفه‌ ای از خود می‌ پرسند.

مطالعه موردی اجرایی

در یک مجتمع تجاری با چهار طبقه منفی، برآورد اولیه نشان داد اجرای تاپ داون در ساختمان حدود دوازده درصد هزینه سازه زیرزمین را افزایش می‌ دهد. اما تحلیل مالی پروژه نشان داد که کاهش شش‌ ماهه زمان بهره‌ برداری، درآمد اجاره و فروش را بسیار زودتر فعال می‌ کند. کارفرما روش تاپ دان را انتخاب کرد و افزایش هزینه اولیه از محل کاهش زمان و درآمد زودتر جبران شد.

نقش BIM و مدیریت دیجیتال در روش تاپ دان در ساختمان

امروز اجرای حرفه‌ ای روش تاپ دان در ساختمان بدون مدل‌ سازی دقیق، هماهنگی دیجیتال و برنامه‌ ریزی مرحله‌ ای دشوار است. BIM در این روش فقط ابزار نمایش سه‌ بعدی نیست؛ ابزار تصمیم‌ گیری است. مدل‌ سازی اطلاعات ساختمان کمک می‌ کند تداخل ستون‌ ها، دال‌ ها، بازشو ها، مسیرهای تأسیساتی، رمپ‌ ها، تجهیزات موقت و مسیرهای خروج خاک پیش از اجرا شناسایی شوند.

در پروژه‌ های تاپ دان، هر اشتباه دیر کشف‌ شده هزینه بالایی دارد. وقتی سقف اجرا شد و حفاری زیر آن آغاز شد، اصلاحات معماری یا سازه‌ ای سخت‌ تر می‌ شود. بنابراین BIM به تیم پروژه کمک می‌ کند پیش از بتن‌ ریزی، اشتباهات را حذف کند.

مدیریت دیجیتال همچنین در پایش ابزار دقیق، گزارش‌ های روزانه، کنترل برنامه زمان‌ بندی و ثبت تغییرات نقش مؤثری دارد. پروژه تاپ دان به حافظه مدیریتی دقیق نیاز دارد. هر مرحله باید ثبت، کنترل و تحلیل شود.

مطالعه موردی اجرایی

در یک پروژه برج اداری با شش طبقه منفی، مدل BIM نشان داد مسیر یکی از کانال‌ های اصلی تأسیسات با بازشوی موقت خروج خاک تداخل دارد. اگر این تداخل در زمان اجرا کشف می‌ شد، پروژه با توقف و تخریب موضعی رو به‌ رو می‌ شد. تیم طراحی پیش از اجرا مسیر تأسیسات را اصلاح کرد و اجرای روش تاپ دان در ساختمان بدون برخورد جدی میان سازه و تأسیسات ادامه یافت.

اشتباهات رایج سازندگان در تاپ دان ساختمان

اشتباه اول، انتخاب دیر هنگام روش تاپ دان است. برخی کارفرمایان بعد از تکمیل طراحی معماری و سازه، تازه به فکر طراحی تاپ دان ساختمان می‌ افتند. این تصمیم دیر هنگام، هزینه اصلاحات را بالا می‌ برد. تاپ دان باید از ابتدای طراحی بررسی شود.

اشتباه دوم، انتخاب پیمانکار صرفاً بر اساس قیمت است. در روش تاپ داون در ساختمان سازی، تجربه پیمانکار مستقیماً بر ایمنی، زمان و کیفیت اثر می‌ گذارد. پیمانکار ارزان اما بی‌ تجربه، پروژه را گران تمام می‌ کند.

اشتباه سوم، بی‌ توجهی به پایش است. پروژه‌ ای که ابزار دقیق ندارد، کور اجرا می‌ شود. سازنده حرفه‌ ای با داده تصمیم می‌ گیرد، نه با حدس.

اشتباه چهارم، ناهماهنگی بین تیم‌ ها است. در تاپ دان، معماری، سازه، ژئوتکنیک، تأسیسات، اجرا و HSE باید از ابتدا کنار هم کار کنند. هر تصمیم جزیره‌ ای، پروژه را در مرحله اجرا گرفتار می‌ کند.

مطالعه موردی اجرایی

در یک پروژه مسکونی با چهار طبقه منفی، کارفرما پیمانکار کم‌ تجربه‌ تری را به دلیل قیمت پایین‌ تر انتخاب کرد. در مرحله حفاری زیر سقف، ضعف برنامه خروج خاک و نبود هماهنگی با بتن‌ ریزی باعث تأخیر پی‌ در پی شد. پس از تغییر تیم مدیریت اجرا و ورود پیمانکار تخصصی، پروژه نظم گرفت، اما بخشی از مزیت زمانی ساختمان سازی به روش تاپ دان از دست رفت.

شرکت فریدان تاسیس 1369، اولین و برترین طراح و مجری تاپ دان در ساختمان در ایران، تلفن تماس: 09909709030

آینده روش تاپ دان در ساختمان سازی ایران

شهرهای ایران به سمت ساخت‌ و ساز متراکم‌ تر، زمین‌ های گران‌ تر و پروژه‌ های عمیق‌ تر حرکت می‌ کنند. تهران، مشهد، اصفهان، شیراز، تبریز و سایر کلان‌ شهرها هر سال با پروژه‌ هایی رو به‌ رو می‌ شوند که چند طبقه زیرزمین، پارکینگ‌ های بزرگ، کاربری‌ های مختلط و محدودیت شدید زمین دارند. در چنین بازاری، تاپ دان در ساختمان از یک روش خاص به یک ضرورت رقابتی تبدیل می‌ شود.

سازنده‌ ای که فقط روش‌ های قدیمی را می‌ شناسد، در پروژه‌ های پیچیده آینده عقب می‌ ماند. سازنده‌ ای که روش تاپ دان در ساختمان را درست می‌ شناسد، می‌ تواند پروژه‌ های عمیق‌ تر، سریع‌ تر و ایمن‌ تر اجرا کند. این دانش، مزیت رقابتی می‌ سازد.

در سال‌ های آینده، ترکیب تاپ دان با BIM، پایش آنلاین، دیوارهای دیافراگمی پیشرفته، بتن‌ های توانمند، تجهیزات حفاری کوچک‌ مقیاس و مدیریت یکپارچه پروژه، کیفیت ساخت‌ و ساز شهری را ارتقا می‌ دهد. کارفرمایان بزرگ نیز به تدریج از پیمانکاران خود فقط قیمت نمی‌ خواهند؛ آن‌ ها روش، برنامه، کنترل ریسک و سابقه موفق می‌ خواهند.

مطالعه موردی اجرایی

در یک پروژه مختلط شهری با کاربری اداری، تجاری و پارکینگ عمومی، کارفرما از ابتدا در اسناد مناقصه اجرای روش تاپ داون در ساختمان سازی را به عنوان گزینه اصلی بررسی کرد. پیمانکاران موظف شدند برنامه مرحله‌ ای، روش پایش، مسیر خروج خاک و مدل زمان‌ بندی هم‌ پوشان را ارائه کنند. همین رویکرد باعث شد انتخاب پیمانکار بر اساس توان واقعی انجام شود، نه فقط قیمت پیشنهادی.

شرکت فریدان تاسیس 1369، اولین و برترین طراح و مجری تاپ دان در ساختمان در ایران، تلفن تماس: 09909709030

چرا روش تاپ دان در ساختمان انتخاب مدیران حرفه‌ ای است؟

اگر شما مدیر پروژه، سازنده یا کارفرمای یک پروژه بزرگ هستید، باید روش تاپ دان در ساختمان را نه به عنوان یک تکنیک لوکس، بلکه به عنوان یک ابزار قدرتمند مدیریت زمان، ایمنی و ریسک ببینید. این روش برای هر پروژه‌ ای مناسب نیست، اما برای پروژه‌ های عمیق، شهری، حساس و زمان‌ محور، یکی از بهترین گزینه‌ هاست.

تاپ دان در ساختمان به شما اجازه می‌ دهد گود را کنترل‌ شده‌ تر اجرا کنید، نشست ساختمان‌ های مجاور را کاهش دهید، طبقات فوقانی را زودتر آغاز کنید، زمان کل پروژه را کوتاه کنید و سرمایه را سریع‌ تر به گردش بیندازید. این‌ ها مزایای کوچک نیستند؛ این‌ ها تفاوت میان یک پروژه معمولی و یک پروژه حرفه‌ ای هستند.

البته موفقیت در تاپ داون در ساختمان به شعار وابسته نیست. به طراحی دقیق، مطالعات ژئوتکنیک، رعایت مقررات ملی ساختمان، اجرای تخصصی، ابزار دقیق، مدیریت حرفه‌ ای و هماهنگی بی‌ وقفه تیم‌ ها وابسته است. هر سازنده‌ ای که این الزامات را جدی بگیرد، از مزایای واقعی ساختمان سازی به روش تاپ دان بهره‌ مند می‌ شود.

در نهایت، پاسخ به پرسش «روش تاپ دان در ساختمان چگونه است؟» این است:
این روش، سازه را از همان ابتدای پروژه به بخشی از سیستم پایداری گود تبدیل می‌ کند، اجرای بالا و پایین را هم‌ زمان پیش می‌ برد، زمان را کاهش می‌ دهد، ایمنی را افزایش می‌ دهد و پروژه‌ های پیچیده شهری را قابل مدیریت می‌ کند.

در بازاری که زمین گران‌ تر، گودها عمیق‌ تر، همسایگان حساس‌ تر و سرمایه‌ گذاران سخت‌ گیرتر شده‌ اند، روش تاپ دان در ساختمان فقط یک انتخاب فنی نیست؛ یک تصمیم استراتژیک برای سازندگان حرفه‌ ای است.
