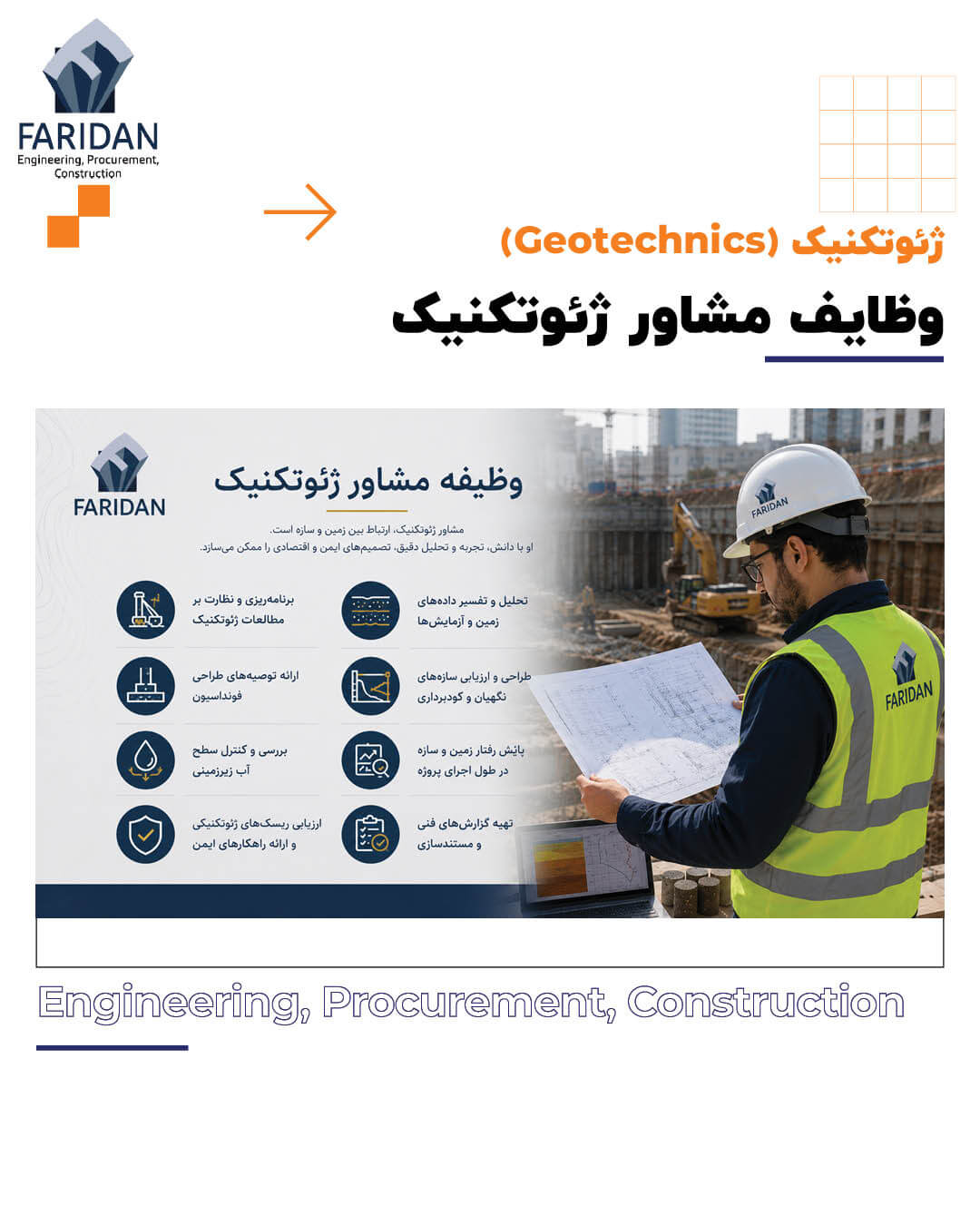

مشاور ژئوتکنیک چه وظایفی دارد؟ راهنمای جامع نقش مشاور ژئوتکنیک در پروژه های ساختمانی

در بین عموم تصور می شود که تصمیم های پرهزینه همیشه در طبقات بالای برج، یا دفتر مدیر پروژه یا در جلسات کنترل هزینه گرفته می شود. این در حالی است که یکی از تعیین کننده ترین تصمیمات در زمین زیر ساختمان یعنی دقیقا چندین متر پایین تر از تراز خیابان و در جایی گرفته می شود که هیچ کس آن را پس از پایان پروژه نمی بیند.

وقتی با سازندگان و مدیران پروژه های بزرگ درباره شکست های اجرایی، افزایش هزینه گود، تغییر فونداسیون، نشست ساختمان های مجاور یا توقف عملیات خاکی صحبت می کنیم، یک الگوی تکرارشونده دیده می شود: پروژه پیش از آنکه رفتار زمین را به درستی بشناسد، وارد مرحله تصمیم گیری شده است.

اینجاست که نقش مشاور ژئوتکنیک از تهیه کننده یک گزارش خاک فراتر می رود.

مشاور ژئوتکنیک متخصصی است که اطلاعات زمین را به تصمیم مهندسی تبدیل می کند. او نتایج شناسایی زمین، حفاری، آزمایش های صحرایی و آزمایشگاهی، وضعیت آب زیرزمینی، بارهای سازه، شرایط گودبرداری و حساسیت ساختمان های مجاور را کنار یکدیگر قرار می دهد و مشخص می کند پروژه چگونه باید با زمین تعامل کند.

در ایران، مبحث هفتم مقررات ملی ساختمان با عنوان «ژئوتکنیک و مهندسی پی» حداقل الزامات طراحی بخش ژئوتکنیک ساختمان را با هدف تأمین ایمنی و حفظ شرایط بهره برداری مطلوب در طول عمر ساختمان تعیین می کند. ویرایش ۱۴۰۰ این مبحث، موضوعاتی مانند شناسایی ژئوتکنیک زمین، گودبرداری و پایش، پی های سطحی، سازه های نگهبان، پی های عمیق و ژئوتکنیک لرزه ای را در بر می گیرد.

اما برای شما به عنوان کارفرما، سازنده یا مدیر پروژه یک سؤال مهم تر وجود دارد:

مشاور ژئوتکنیک دقیقاً چه کاری برای پروژه انجام می دهد و چرا کیفیت عملکرد او مستقیماً بر هزینه، ایمنی و قابلیت اجرای ساختمان اثر می گذارد؟

در این مقاله دقیقاً به همین سؤال پاسخ می دهم. مطالعه درباره ژئوتکنیک به چه معناست می تواند به شما کمک کند تا درباره مشاور ژئوتکنیک اطلاعات کافی و بهتری بدست بیاورید.

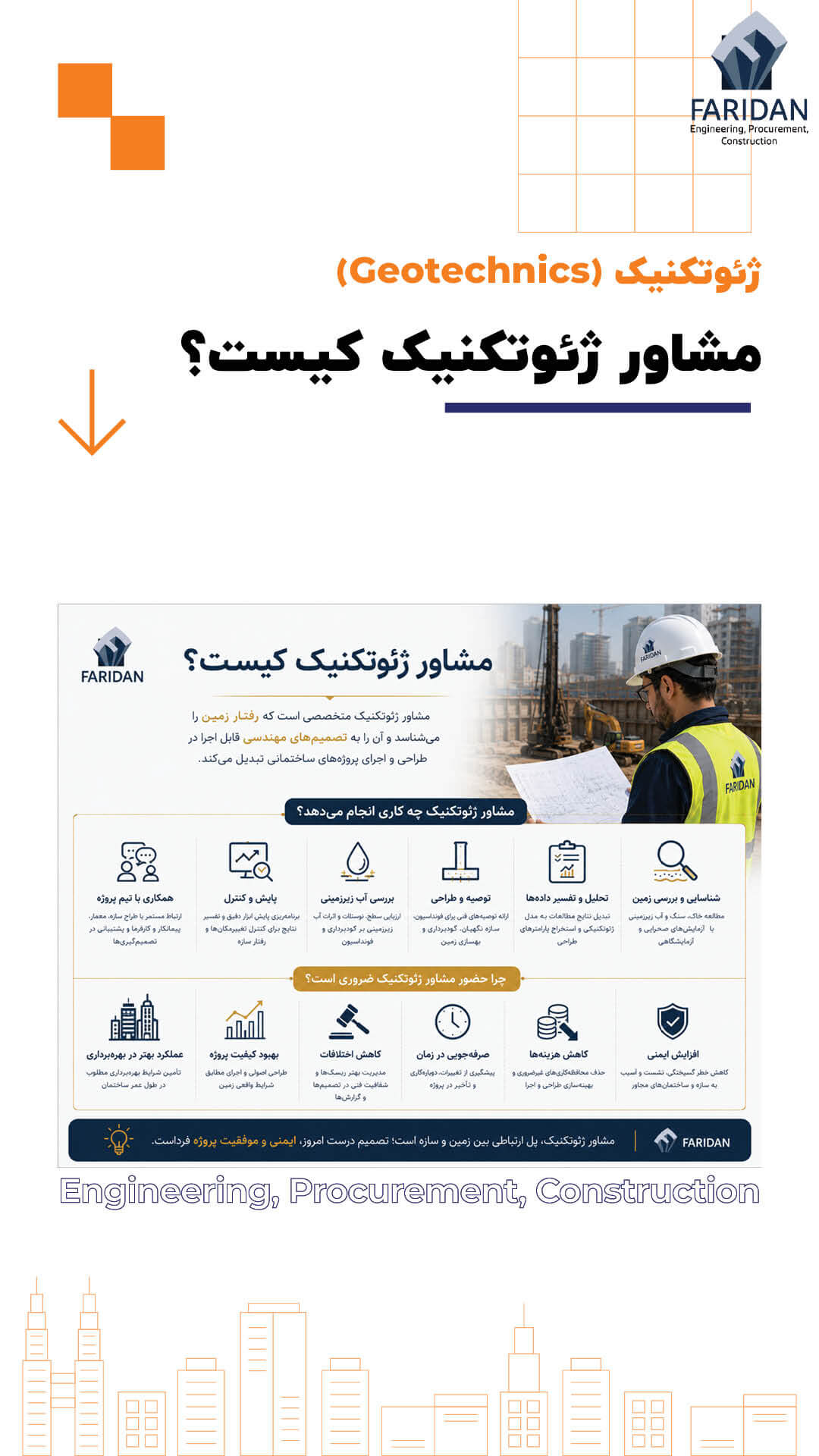

مشاور ژئوتکنیک کیست؟

مشاور ژئوتکنیک متخصص شناخت رفتار زمین و تبدیل اطلاعات ژئوتکنیک به مبنای قابل استفاده برای طراحی، اجرا و کنترل پروژه است. او فقط نمی گوید خاک پروژه «ماسه ای»، «رسی» یا «متراکم» است. این اطلاعات بدون تفسیر مهندسی ارزش محدودی دارند. پاسخ به سوالات زیر است که می تواند به شروع یک پروژه کمک کند:

• بار ساختمان چگونه به زمین منتقل شود؟
• فونداسیون در چه تراز و با چه سازوکاری طراحی شود؟
• نشست کلی و تفاضلی چه محدودیت هایی ایجاد می کند؟
• گود چگونه پایدار بماند؟
• سطح آب زیرزمینی چه اثری بر حفاری و سازه زیرزمینی دارد؟
• فشار جانبی خاک چگونه بر سازه نگهبان اثر می گذارد؟
• آیا پروژه به پی سطحی نیاز دارد یا پی عمیق؟
• چه پارامترهایی باید در مدل های محاسباتی وارد شوند؟
• آیا خاک در شرایط لرزه ای رفتار مسئله سازی دارد؟
• ساختمان های مجاور هنگام گودبرداری چگونه پایش شوند؟

بنابراین، مشاور ژئوتکنیک مترجم رفتار زمین به زبان طراحی و اجراست.

نمونه اجرایی

در یک ساختمان اداری با سه طبقه زیرزمین، بررسی اولیه بر مبنای یک مدل ساده خاک انجام شده بود. مشاور ژئوتکنیک پس از بررسی گمانه ها و نتایج آزمایش ها، تغییر مشخصات لایه ها در بخشی از زمین را شناسایی کرد. مدل ژئوتکنیک پروژه اصلاح شد و طراح سازه نیز طراحی فونداسیون را بر اساس پارامترهای جدید بازبینی کرد. این اصلاح قبل از اجرای پی انجام شد، یعنی مسئله در زمانی حل شد که هنوز تبدیل به هزینه اجرایی نشده بود.

چرا انتخاب مشاور ژئوتکنیک یک تصمیم مدیریتی است، نه صرفاً مهندسی؟

اشتباه رایج کارفرمایان این است که خدمات مطالعات ژئوتکنیک را یک ردیف هزینه مقدماتی تلقی می کنند. این نگاه دقیق نیست. اطلاعات ژئوتکنیک بر مجموعه ای از بزرگ ترین هزینه های پروژه اثر مستقیم دارد:

• حجم و روش گودبرداری
• سیستم سازه نگهبان
• طول و تعداد مهارها یا اعضای نگهبان
• نوع فونداسیون
• ضخامت پی
• استفاده یا عدم استفاده از شمع
• عملیات بهسازی زمین
• سیستم آب بندی و زهکشی
• روش کنترل آب زیرزمینی
• برنامه پایش گود و مجاورین
• روش اجرای طبقات زیرزمین

بنابراین هزینه خدمات مشاور ژئوتکنیک را نباید جدا از هزینه تصمیم هایی دید که بر اساس گزارش او گرفته می شوند. و باید مدیریت پروژه یک تصمیم

نمونه اجرایی

در یک ساختمان بلندمرتبه با پنج طبقه منفی و بیش از ده طبقه مثبت، گزینه اولیه بر استفاده گسترده از پی های عمیق استوار بود. بازبینی مدل زمین و تحلیل نشست توسط تیم ژئوتکنیک نشان داد که در بخش هایی از پروژه، ترکیب متفاوتی از سیستم انتقال بار پاسخ طراحی را تأمین می کند.

بازطراحی فونداسیون حجم عملیات عمیق را کاهش داد و هزینه اجرای زیرسازه را به شکل محسوسی پایین آورد. ارزش مشاور در چنین پروژه ای با تعداد صفحات گزارش سنجیده نمی شود؛ با کیفیت تصمیم هایی سنجیده می شود که گزارش ایجاد می کند.

اولین وظیفه مشاور ژئوتکنیک، شناخت پروژه پیش از شناخت خاک یک مشاور حرفه ای قبل از تعیین تعداد گمانه ها درباره خود پروژه سؤال می کند.

• نوع سازه چیست؟
• چند طبقه زیرزمین دارد؟
• عمق گود چقدر است؟
• بار ستون ها و هسته سازه در چه محدوده ای قرار دارد؟
• مجاورین چه مشخصاتی دارند؟
• زمین شیب دارد یا مسطح است؟
• سابقه ساخت وساز اطراف چیست؟
• آیا پروژه محدودیت دسترسی برای دستگاه حفاری دارد؟
• آیا سازنده روش خاصی برای اجرای زیرزمین در نظر گرفته است؟

این اطلاعات برنامه مطالعات ژئوتکنیک ساختمان را شکل می دهند. مطالعات خاک برای یک ویلای دوطبقه با مطالعات مورد نیاز یک برج دارای شش زیرزمین یکسان نیست. تعداد گمانه، عمق شناسایی، نوع آزمایش ها و سطح تحلیل باید متناسب با ریسک پروژه تعیین شود. مبحث هفتم نیز شناسایی ژئوتکنیک زمین را یکی از اجزای اصلی فرآیند طراحی در نظر می گیرد و برای موضوعاتی مانند تعداد، عمق و فاصله گمانه ها و محتوای گزارش های فنی الزامات مشخصی ارائه می دهد.

مطالعه موردی

در یک پروژه مسکونی دارای چهار طبقه زیرزمین، برنامه اولیه مطالعات بر اساس مساحت زمین تنظیم شده بود. بررسی مشاور نشان داد که حساسیت اصلی پروژه نه مساحت، بلکه وجود ساختمان قدیمی در یکی از اضلاع گود است. یک نقطه شناسایی اضافی در محدوده بحرانی تعریف شد. نتایج همان بخش تفاوت مشخصی در وضعیت لایه ها نشان داد و طراحی سازه نگهبان ضلع مجاور بر اساس آن اصلاح شد.

مشاور ژئوتکنیک چگونه برنامه مطالعات زمین را طراحی می کند؟

حفاری بیشتر الزاماً به معنای مطالعه بهتر نیست. مطالعه ژئوتکنیک موفق باید هدفمند باشد. مشاور ابتدا باید بداند چه عدم قطعیت هایی بر تصمیم مهندسی اثر می گذارند و سپس عملیات شناسایی را برای کاهش همان عدم قطعیت ها طراحی کند. برنامه مطالعات معمولاً ترکیبی از شناسایی صحرایی، گمانه ها، نمونه گیری، آزمایش های درجا، بررسی آب زیرزمینی و آزمایش های آزمایشگاهی است.

در پروژه های خاص، روش های ژئوفیزیکی و ابزارگذاری نیز به این مجموعه اضافه می شوند. نکته ای که مدیر پروژه باید به آن توجه کند این است که تعداد آزمایش های ژئوتکنیک  به تنهایی شاخص کیفیت مطالعات نیست. یک برنامه ضعیف می تواند ده ها آزمایش تولید کند اما پاسخ سؤال اصلی پروژه را ندهد.

نمونه اجرایی

در یک مجموعه تجاری با گود عمیق، برنامه اولیه تعداد زیادی آزمایش عمومی داشت، اما اطلاعات کافی درباره رفتار لایه حساس در تراز زیر فونداسیون ارائه نمی کرد. مشاور برنامه را اصلاح کرد و تمرکز نمونه گیری و آزمایش را روی همان محدوده قرار داد. پارامترهای حاصل، مبنای تحلیل نشست قرار گرفتند و طراحی پی بر اساس مدل واقعی تری انجام شد.

وظیفه مشاور ژئوتکنیک در نظارت بر حفاری گمانه ها

گزارش ژئوتکنیک فقط به اندازه داده های اولیه آن معتبر است. به همین دلیل مشاور ژئوتکنیک نباید حفاری ژئوتکنیک را صرفاً به پیمانکار حفاری واگذار کند و در پایان چند جعبه نمونه تحویل بگیرد. ثبت صحیح توالی لایه ها، عمق نمونه ها، تغییر شرایط حفاری، افت ابزار، ورود یا خروج آب، درصد بازیابی نمونه و وضعیت نمونه های دست خورده و دست نخورده بر تفسیر نهایی اثر می گذارد. مشاور باید کنترل کند که عملیات شناسایی مطابق برنامه انجام شود و هر تغییر مهم در زمین ثبت شود.

نمونه اجرایی

در یک ساختمان مسکونی دارای سه زیرزمین، تیم صحرایی هنگام حفاری در یکی از گمانه ها تغییر ناگهانی سرعت حفاری را ثبت کرد. بررسی دقیق تر نشان داد لایه ای با مشخصات متفاوت در بخشی از سایت وجود دارد. مشاور عمق شناسایی را افزایش داد و یک گمانه تکمیلی تعریف کرد. محدوده لایه مشخص شد و مدل فونداسیون قبل از شروع عملیات اجرایی اصلاح گردید.

مشاور ژئوتکنیک چگونه آزمایش های صحرایی را انتخاب می کند؟

آزمایش صحرایی باید سؤال مهندسی مشخصی را پاسخ دهد. برای مثال، آزمون نفوذ استاندارد SPT اطلاعات متفاوتی نسبت به CPT یا CPTu ارائه می کند. آزمایش بارگذاری صفحه ای، پرسیومتری، نفوذپذیری یا آزمایش های ژئوفیزیک نیز هرکدام هدف خاص خود را دارند.

استانداردهای سری ISO 22476 به مجموعه ای از روش های شناسایی و آزمایش صحرایی ژئوتکنیک می پردازند و نشان می دهند اجرای آزمون درجا یک عملیات تخصصی و استانداردشده است، نه صرفاً جمع آوری چند عدد از زمین. مشاور حرفه ای ابتدا سؤال را تعیین می کند و سپس آزمایش را انتخاب می کند، نه برعکس.

نمونه اجرایی

در یک ساختمان مرتفع با شش طبقه منفی، داده های اولیه برای ارزیابی دقیق تغییرات مقاومت زمین کافی نبود. مشاور مجموعه آزمایش های صحرایی را بازطراحی کرد تا پیوستگی تغییرات عمقی بهتر مشخص شود. نتایج جدید مرز لایه ها را دقیق تر نشان داد و مدل محاسباتی سازه نگهبان بر همان اساس اصلاح شد.

انتخاب و کنترل آزمایش های آزمایشگاهی

نمونه خاک وقتی وارد آزمایشگاه می شود، تازه بخش دیگری از مسئولیت مشاور آغاز می شود. آزمایش دانه بندی، حدود اتربرگ، رطوبت، وزن مخصوص، تحکیم، برش مستقیم، سه محوری و سایر آزمون ها هرکدام اطلاعات خاصی درباره رفتار خاک ارائه می کنند. مشاور باید تشخیص دهد کدام آزمایش برای تصمیم طراحی ضروری است. همچنین کیفیت نمونه اهمیت اساسی دارد. یک نمونه دست خورده برای بعضی آزمایش ها مناسب است اما نمی توان از آن انتظار داشت رفتار واقعی ساختار خاک را در تمام تحلیل ها نمایندگی کند.

نمونه اجرایی

در یک ساختمان اداری با دو طبقه منفی، نتایج اولیه نشان دهنده خاک ریزدانه در بخشی از عمق بود. مشاور به جای اتکا به طبقه بندی خاک، آزمایش های تکمیلی مرتبط با تغییرشکل را درخواست کرد. نتایج نشان داد نشست، کنترل کننده تر از ظرفیت باربری است. طراحی فونداسیون بر همین اساس تغییر کرد و معیار تغییرشکل به تصمیم اصلی طراحی تبدیل شد.

مهم ترین کار مشاور ژئوتکنیک، ساخت مدل ژئوتکنیکی زمین

اینجا تفاوت یک گزارش خاک معمولی با یک کار حرفه ای آشکار می شود. مشاور باید صدها داده پراکنده را به یک مدل ژئوتکنیکی قابل دفاع تبدیل کند. این مدل شامل مواردی مانند:

لایه بندی زمین، ضخامت لایه ها، پارامترهای مقاومتی، مشخصات تغییرشکل، وزن مخصوص، شرایط زهکشی، سطح آب زیرزمینی و تغییرات مکانی پارامترها است.

عدد حاصل از یک آزمایش به تنهایی پارامتر طراحی نیست. پارامتر طراحی نتیجه ترکیب داده، شناخت زمین شناسی، کیفیت آزمایش، پراکندگی نتایج، شرایط تنش و قضاوت مهندسی است. مبحث هفتم نیز به دلیل ماهیت متغیر خاک و وابستگی ژئوتکنیک به آزمایش های صحرایی و آزمایشگاهی، بر اهمیت تفسیر نتایج و قضاوت مهندسی تأکید دارد.

نمونه اجرایی

در یک مجتمع بزرگ، نتایج چند گمانه در نگاه اول پراکندگی زیادی داشت. استفاده مستقیم از میانگین نتایج تصویر گمراه کننده ای ایجاد می کرد. مشاور داده ها را بر اساس واحدهای ژئوتکنیک تفکیک کرد. پس از بازتعریف لایه ها، پراکندگی بخش زیادی از داده ها قابل توضیح شد و پارامترهای طراحی برای هر واحد جداگانه تعیین شدند.

بررسی آب زیرزمینی؛ وظیفه ای که نباید دست کم گرفته شود

یکی از پرهزینه ترین خطاهای پروژه های زیرزمینی، نگاه ساده به آب است. ثبت سطح آب در زمان حفاری فقط یک مشاهده است. مشاور ژئوتکنیک باید شرایط هیدروژئولوژیکی را در ارتباط با پروژه تحلیل کند:

• سطح آب در چه عمقی قرار دارد؟
• آیا تغییر فصلی دارد؟
• آیا لایه های آب دار محلی وجود دارند؟
• نفوذپذیری زمین چگونه است؟
• گودبرداری چه تغییری در جریان آب ایجاد می کند؟
• کاهش سطح آب چه اثری بر زمین های اطراف دارد؟
• فشار آب بر کف گود چه اهمیتی دارد؟

نمونه اجرایی

در یک ساختمان دارای پنج طبقه زیرزمین، سطح آب ثبت شده در شروع مطالعات پایین تر از کف گود بود. مشاور با بررسی شرایط منطقه و ادامه پایش، افزایش تراز آب در دوره دیگری از سال را ثبت کرد. طرح کنترل آب بر اساس این تراز بازنگری شد. در نتیجه پروژه هنگام رسیدن گود به ترازهای پایین با شرایطی روبه رو نشد که طراحی برای آن آماده نباشد.

مشاور ژئوتکنیک و انتخاب نوع فونداسیون

کارفرما معمولاً می پرسد: «چه فونداسیونی بسازیم؟» اما سؤال مهندسی بهتر این است: «کدام سیستم انتقال بار با رفتار زمین، بار سازه، نشست مجاز، روش اجرا و اقتصاد پروژه سازگارتر است؟» مشاور ژئوتکنیک اطلاعات لازم برای پاسخ به این سؤال را فراهم می کند.

پی منفرد، نواری، گسترده، شمع، رادیه ـ شمع یا سیستم های ترکیبی باید بر اساس رفتار واقعی سازه و زمین انتخاب شوند. مبحث هفتم نیز طراحی پی های سطحی و عمیق را به صورت مستقل پوشش می دهد و هدف آن کنترل ایمنی و شرایط بهره برداری است.

نمونه اجرایی

در یک برج با بارهای متمرکز قابل توجه، گزینه اولیه استفاده کامل از شمع بود. تحلیل تعامل خاک و فونداسیون نشان داد بخشی از بار را رادیه با کنترل نشست مناسب منتقل می کند و شمع ها نقش تکمیلی می گیرند. سیستم بازطراحی شد و حجم عملیات شمع کوبی یا حفاری شمع کاهش یافت.

کنترل ظرفیت باربری تنها نصف مسئله است؛ نشست را جدی بگیرید

یکی از مهم ترین وظایف مشاور ژئوتکنیک بررسی تغییرشکل زمین است. فونداسیونی که از نظر گسیختگی ظرفیت کافی دارد، هنوز الزاماً طراحی مناسبی ندارد. نشست کل، نشست تفاضلی و دوران فونداسیون بر عملکرد سازه اثر می گذارند. در ساختمان های حساس، کنترل نشست حتی از کنترل ظرفیت باربری تعیین کننده تر می شود.

نمونه اجرایی

در یک ساختمان اداری نسبتاً بلند، ظرفیت باربری محاسبه شده برای فونداسیون سطحی مناسب بود؛ اما تحلیل نشست تفاضلی در مجاورت هسته بتنی و ستون های پیرامونی اختلاف قابل توجهی نشان داد. آرایش و سختی فونداسیون اصلاح شد و توزیع فشار زیر پی متعادل تر گردید.

نقش مشاور ژئوتکنیک در طراحی گودبرداری

برای پروژه ای با چند طبقه زیرزمین، طراحی گود بخشی فرعی از پروژه نیست. گود خود یک سازه موقت یا دائمی پیچیده است. مشاور باید مواردی مانند فشار جانبی خاک، آب زیرزمینی، سربار مجاور، مشخصات ساختمان های همسایه، عمق گود، توالی حفاری و محدودیت تغییرشکل را بررسی کند. مبحث هفتم ویرایش ۱۴۰۰ فصل مستقلی برای «گودبرداری و پایش» و فصل دیگری برای «سازه های نگهبان» دارد که اهمیت این موضوع را در چارچوب مقررات ملی نشان می دهد.

نمونه اجرایی

در یک پروژه شهری با چهار طبقه زیرزمین، ساختمان قدیمی در یک ضلع گود قرار داشت. تحلیل اولیه بر پایداری کلی تمرکز داشت. مشاور ژئوتکنیک معیار تغییرشکل را نیز وارد فرآیند طراحی کرد. سختی سیستم نگهبان در ضلع حساس افزایش یافت و برنامه پایش دقیق تری تعریف شد. این تصمیم، فلسفه طراحی را از «جلوگیری از گسیختگی» به «کنترل رفتار گود» ارتقا داد.

بررسی ساختمان های مجاور قبل از شروع گود

یکی از اولین توصیه هایی که به مدیر پروژه می دهم این است: قبل از گودبرداری، بدانید چه چیزی کنار گود قرار دارد. مشاور باید اطلاعات مربوط به ساختمان های مجاور را در تحلیل لحاظ کند؛ از جمله نوع سازه، تعداد طبقات، زیرزمین، فاصله تا مرز، وضعیت ظاهری، فونداسیون و حساسیت بنا. ثبت وضعیت اولیه نیز اهمیت حقوقی و فنی دارد.

نمونه اجرایی

در یک ساختمان تجاری با گود متوسط، ساختمان مجاور دارای ترک های قدیمی بود. پیش از شروع عملیات، وضعیت ترک ها مستندسازی و نقاط پایش نصب شد. در زمان حفاری، تغییرات اندازه گیری شده با وضعیت اولیه مقایسه شد و تیم پروژه توانست بین ترک قدیمی و تغییرات ناشی از عملیات جدید تمایز قائل شود.





چرا طراحی سازه نگهبان بدون مشاور ژئوتکنیک کامل نیست

طراح سازه نگهبان برای محاسبه به پارامترهای زمین نیاز دارد. زاویه اصطکاک داخلی، چسبندگی، وزن مخصوص، مدول تغییرشکل، فشار آب و مشخصات لایه ها فقط بخشی از ورودی ها هستند. اما مشاور ژئوتکنیک نباید صرفاً یک جدول عدد تحویل دهد. او باید شرایط استفاده از پارامترها را نیز مشخص کند. رفتار کوتاه مدت خاک با رفتار بلندمدت یکسان نیست. شرایط زهکشی شده و زهکشی نشده نیز پارامترهای متفاوتی ایجاد می کنند.

نمونه اجرایی

در یک گود عمیق شهری، استفاده یکسان از پارامترهای مقاومتی برای تمام مراحل حفاری پاسخ غیرواقعی ایجاد کرده بود. مشاور شرایط رفتاری لایه ها را متناسب با مراحل اجرا بازتعریف کرد. مدل عددی اصلاح شد و نیروهای اعضای نگهبان و تغییر مکان دیواره دوباره محاسبه شدند.

مشاور ژئوتکنیک و انتخاب روش پایدارسازی گود

نیلینگ، انکراژ، شمع و مهاربندی، دیوار دیافراگمی، سیستم خرپایی و روش های ترکیبی هرکدام محدودیت دارند. هیچ روش واحدی «بهترین روش گودبرداری» برای تمام پروژه ها نیست. مشاور باید گزینه ها را بر اساس زمین، آب، عمق، مجاورین، محدودیت مالکیت، برنامه زمانی و روش ساخت ارزیابی کند.

نمونه اجرایی

در یک پروژه تجاری با زمین محدود، استفاده از مهارهایی که از مرز مالکیت عبور می کردند با محدودیت اجرایی روبه رو بود. تیم ژئوتکنیک و سازه گزینه دیگری را بررسی کردند و سیستم نگهبان بدون وابستگی اصلی به فضای خارج از ملک طراحی شد. این تصمیم پیش از تجهیز کامل کارگاه گرفته شد و از تغییر روش در میانه اجرا جلوگیری کرد.

مشاور ژئوتکنیک و روش تاپ دان

در پروژه های دارای زیرزمین های متعدد، روش Top-Down تعامل بسیار نزدیکی با ژئوتکنیک دارد. در این روش، توالی ساخت سازه و حفاری به یکدیگر وابسته اند. رفتار دیوار پیرامونی، ستون های موقت یا دائمی، ترازهای مهاربندی، تغییرشکل زمین و آب زیرزمینی باید در یک مدل اجرایی منسجم بررسی شوند. مشاور ژئوتکنیک باید پارامترهای لازم را در اختیار طراح قرار دهد و رفتار زمین در مراحل مختلف اجرا را ارزیابی کند.

نمونه اجرایی

در یک ساختمان بلندمرتبه با شش طبقه منفی، محدودیت تغییرشکل مجاورین باعث شد روش اجرای زیرزمین به سمت رویکرد مرحله ای با استفاده از دال های سازه ای برای مهار جانبی حرکت کند. تحلیل مرحله ای خاک و سازه، توالی حفاری و اجرای دال ها را مشخص کرد و کنترل تغییرشکل به یکی از معیارهای اصلی برنامه اجرایی تبدیل شد.

نقش مشاور ژئوتکنیک در تحلیل لرزه ای ساختگاه

ویرایش ۱۴۰۰ مبحث هفتم فصل ژئوتکنیک لرزه ای را نیز به ساختار خود افزوده است.

بنابراین در پروژه های مرتبط، مشاور باید موضوعاتی مانند رفتار لرزه ای زمین، مشخصات ساختگاه و مخاطرات وابسته به شرایط خاک را بررسی کند.

در زمین های مستعد، موضوعاتی مانند روانگرایی، تغییرشکل لرزه ای و اثر شرایط ساختگاه اهمیت بیشتری پیدا می کنند.

این تحلیل باید با الزامات لرزه ای ساختمان هماهنگ باشد و نباید به یک عبارت کلی در گزارش محدود شود.

نمونه اجرایی

در یک پروژه بلندمرتبه، بررسی اولیه تنها بر ظرفیت باربری استاتیکی تمرکز داشت. مطالعات تکمیلی ساختگاه، رفتار لرزه ای لایه های زیرین را وارد فرآیند طراحی کرد. پارامترهای طراحی لرزه ای و جزئیات فونداسیون بر اساس این ارزیابی بازبینی شدند و طراحی نهایی با مدل کامل تری از ساختگاه انجام گرفت.

آیا مشاور ژئوتکنیک باید بهسازی زمین را پیشنهاد دهد؟

بله؛ زمانی که شرایط زمین یا اقتصاد پروژه آن را توجیه می کند. اما یک اصل مهم وجود دارد: بهسازی زمین نباید پاسخ خودکار به خاک نامناسب باشد. ابتدا باید مسئله تعریف شود:

•  آیا مشکل ظرفیت باربری است؟
• نشست است؟
• روانگرایی است؟
• نفوذپذیری بالاست؟
• کنترل آب مسئله اصلی است؟

بعد از اینکه پاسخ سوالات بالا بدست آماد زمان تحلیل و بررسی فرا می رسد سپس مشاور می تواند تصمیم صحیح را بگیرد.

نمونه اجرایی

در یک پروژه صنعتی، گزینه اولیه تعویض گسترده خاک بود. بررسی دقیق تر نشان داد مسئله اصلی در لایه مشخصی از عمق قرار دارد و نیاز به برداشت کل حجم خاک وجود ندارد. روش اصلاح زمین به صورت هدفمند طراحی شد و حجم عملیات خاکی کاهش پیدا کرد.



مشاور ژئوتکنیک در مرحله اجرا چه وظیفه ای دارد؟

یکی از خطرناک ترین برداشت ها این است که وظیفه مشاور با تحویل گزارش پایان می یابد. زمین هنگام اجرا اطلاعات جدیدی آشکار می کند. حفاری واقعی، رخنمون لایه ها، آب، تغییرمکان دیوارها و رفتار سازه نگهبان اطلاعاتی تولید می کنند که در مرحله مطالعات به طور کامل قابل مشاهده نبودند. بنابراین حضور فنی مشاور ژئوتکنیک در مرحله اجرا برای پروژه های مهم ارزش بسیار بالایی دارد. او باید انطباق شرایط واقعی با مدل طراحی را بررسی کند. و خطاهای انسانی که هنگام حفاری و آزمایش های ژئوتکنیک ممکن است پیش بیاید را کنترل و بررسی مجدد کند تا پروژه صدمه جدی نبیند.

از این رو شرکت فریدان تاکید دارد که حفار، مشاور و آزمایشگاه ژئوتکنیک مناسب را انتخاب کنید.

نمونه اجرایی

در یک گود پنج طبقه، هنگام رسیدن حفاری به یکی از ترازها، شرایط خاک با مدل اولیه تفاوت نشان داد. تیم اجرایی موضوع را ثبت کرد و مشاور مدل را بازبینی کرد. توالی اجرای مرحله بعد و جزئیات مهاربندی قبل از ادامه حفاری اصلاح شدند.

پایش ابزار دقیق؛ جایی که طراحی با واقعیت مقایسه می شود

ابزار دقیق فقط وسیله ثبت عدد نیست. پایش باید یک چرخه تصمیم گیری ایجاد کند:

پیش بینی ← اندازه گیری ← مقایسه ← تصمیم ← اقدام

ابزارهایی مانند اینکلینومتر، پیزومتر، نشست سنج و نقاط نقشه برداری بسته به پروژه برای کنترل رفتار زمین و سازه استفاده می شوند. مشاور باید حدود هشدار و اقدام را پیش از وقوع مسئله تعریف کند.

نمونه اجرایی

در یک گود عمیق شهری، قرائت های تغییرمکان دیواره روند افزایشی نشان دادند. مقدار هنوز به حد نهایی نرسیده بود، اما سرعت تغییرات از روند پیش بینی شده فاصله گرفت. مشاور بر اساس روند داده ها دستور بازبینی مرحله بعد حفاری را صادر کرد و تقویت موضعی قبل از ادامه عملیات انجام شد. این همان تفاوت «پایش برای ثبت» و پایش برای مدیریت ریسک است.

مشاور ژئوتکنیک چگونه با طراح سازه همکاری می کند؟

ژئوتکنیک و سازه دو جزیره جدا نیستند. فونداسیون دقیقاً در مرز این دو تخصص قرار دارد. طراح سازه بارها و حساسیت سازه را ارائه می کند. مشاور ژئوتکنیک رفتار زمین، سختی، مقاومت و محدودیت تغییرشکل را مشخص می کند. این اطلاعات باید رفت وبرگشت داشته باشند.

نمونه اجرایی

در یک برج، طراح سازه در مرحله اولیه واکنش های تکیه گاهی را ارائه کرد. تحلیل نشست نشان داد تمرکز بار در هسته باعث اختلاف تغییرشکل قابل توجه می شود. سختی فونداسیون و توزیع بار بازنگری شد و تحلیل خاک ـ سازه دوباره انجام گرفت. پس از چند چرخه تبادل اطلاعات، سیستم نهایی تعیین شد.

وظیفه مشاور ژئوتکنیک در مدیریت عدم قطعیت

زمین یک محصول کارخانه ای نیست. شما نمی توانید انتظار داشته باشید مشخصات خاک در تمام نقاط سایت دقیقاً یکسان باشد. به همین دلیل مهندسی ژئوتکنیک بیش از بسیاری از شاخه های مهندسی به مدیریت عدم قطعیت وابسته است. مشاور حرفه ای عدم قطعیت را پنهان نمی کند؛ آن را شناسایی، کمی سازی و مدیریت می کند. این رویکرد با فلسفه مبحث هفتم نیز همخوان است؛ زیرا این مبحث بر نقش تفسیر مشاهدات، نتایج آزمایش ها و تجربه مهندسی در مواجهه با تغییرپذیری زمین تأکید دارد.

نمونه اجرایی

در یک زمین بزرگ، فاصله زیاد میان دو گمانه باعث عدم قطعیت درباره مرز یک لایه شده بود. به جای انتخاب خوش بینانه یک مرز، مشاور محدوده عدم قطعیت را مشخص کرد و شناسایی تکمیلی در منطقه مؤثر بر فونداسیون انجام داد. نتیجه، مدل قابل دفاع تری برای طراحی ایجاد کرد.

مشاور ژئوتکنیک چگونه باعث کاهش هزینه پروژه می شود؟

کاهش هزینه در ژئوتکنیک به معنای انتخاب ضعیف ترین راه حل نیست. بهینه سازی واقعی یعنی: حذف محافظه کاری غیرضروری بدون کاهش سطح ایمنی.
اگر اطلاعات زمین ضعیف باشد، طراح برای جبران عدم قطعیت محافظه کاری بیشتری اعمال می کند. مطالعات بهتر عدم قطعیت را کاهش می دهند. عدم قطعیت کمتر، تصمیم دقیق تر ایجاد می کند.

نمونه اجرایی

در یک پروژه بزرگ مسکونی، پارامترهای اولیه بسیار محافظه کارانه انتخاب شده بودند زیرا داده کافی وجود نداشت. آزمایش های تکمیلی و تفسیر دقیق تر نشان داد بخشی از زمین عملکرد مقاومتی بهتری دارد. طراحی فونداسیون بازنگری شد و بدون کاهش ضرایب ایمنی مقرر، حجم بخشی از عملیات اجرایی کاهش پیدا کرد.

گزارش مشاور ژئوتکنیک باید چه خروجی هایی داشته باشد؟

گزارش حرفه ای نباید انبار داده باشد. مدیر پروژه باید بتواند از گزارش تصمیم بگیرد. یک گزارش مؤثر، در تناسب با دامنه پروژه، باید تصویر روشنی از شرایط ساختگاه، برنامه شناسایی، لاگ گمانه ها، نتایج آزمایش ها، مدل زمین، آب زیرزمینی، پارامترهای طراحی، توصیه های فونداسیون، ملاحظات گودبرداری، سازه نگهبان، نشست، مخاطرات ژئوتکنیک و الزامات اجرایی ارائه کند. مبحث هفتم نیز برای گزارش های فنی و شناسایی ژئوتکنیک چارچوب و حداقل اطلاعات موردنیاز در نظر می گیرد.
به عبارت دیگر صرفا ارائه یکسری اطلاعات کفایت نمی کند بلکه گزارش باید تحلیلی باشد تا مهندس سازه بتواند مسیر درست را پیش ببرد.

نمونه اجرایی

در یک پروژه چندمنظوره، گزارش اولیه ده ها صفحه نتایج آزمایش داشت اما توصیه های طراحی پراکنده بود. نسخه بازبینی شده یک بخش مشخص برای «پارامترهای طراحی و شرایط کاربرد» و یک بخش برای «ریسک ها و الزامات اجرایی» ایجاد کرد. طراح سازه، پیمانکار و مدیر پروژه از همان نسخه واحد استفاده کردند و اختلاف برداشت میان تیم ها کاهش یافت.

تفاوت مشاور ژئوتکنیک با آزمایشگاه خاک چیست؟

این دو نقش را یکی نگیرید. آزمایشگاه و تیم مطالعات، داده تولید می کنند. مشاور ژئوتکنیک داده را به تصمیم مهندسی تبدیل می کند. در بسیاری از پروژه ها یک مجموعه هر دو خدمت را ارائه می دهد، اما از نظر مفهومی وظایف متفاوت اند. عدد SPT، نمودار دانه بندی یا نتیجه آزمایش سه محوری به تنهایی تصمیم طراحی نیست. مشاور باید توضیح دهد این داده ها در مدل زمین چه معنایی دارند و چگونه در طراحی استفاده شوند.

نمونه اجرایی

در یک ساختمان با گود متوسط، آزمایشگاه نتایج کامل آزمایش ها را تحویل داده بود، اما پارامترهای مناسب برای تحلیل سازه نگهبان مشخص نشده بودند. مشاور نتایج را تفسیر کرد، واحدهای ژئوتکنیک را تعریف کرد و مجموعه پارامترهای متناسب با تحلیل را ارائه داد. طراحی از مرحله «داشتن داده» به مرحله «داشتن مدل» رسید.

تفاوت مشاور ژئوتکنیک و طراح ژئوتکنیک چیست؟

در بعضی پروژه ها این دو نقش در یک تیم قرار دارند؛ در برخی پروژه ها جدا هستند. مشاور ژئوتکنیک دامنه وسیع تری از شناخت زمین، برنامه مطالعات، تفسیر داده ها، توصیه های فنی، کنترل اجرا و مدیریت ریسک را پوشش می دهد. طراح ژئوتکنیک بیشتر بر محاسبات و طراحی یک سیستم مشخص مانند فونداسیون، سازه نگهبان، شمع یا بهسازی زمین تمرکز دارد. در پروژه های بزرگ باید مرز مسئولیت ها دقیقاً مشخص شود.

نمونه اجرایی

در یک پروژه دارای گود عمیق، مشاور مدل ژئوتکنیک، پارامترها و معیارهای تغییرشکل را ارائه کرد. تیم طراحی سازه نگهبان بر اساس آن مدل محاسبات مرحله ای را انجام داد. سپس نتایج دوباره توسط تیم ژئوتکنیک از منظر سازگاری با رفتار زمین بررسی شد. همین چرخه همکاری از ایجاد شکاف بین «گزارش خاک» و «مدل سازه نگهبان» جلوگیری کرد.

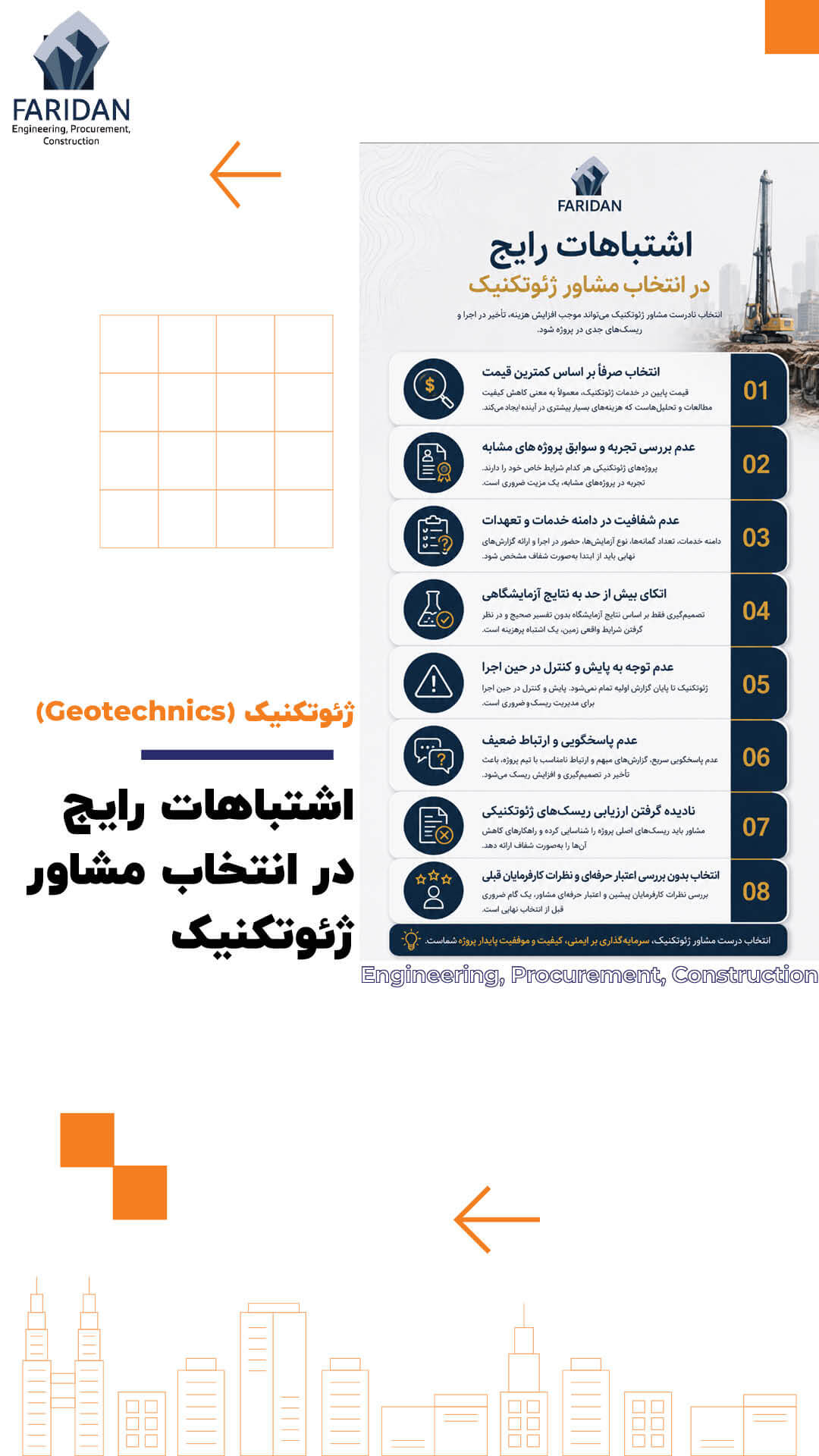

اشتباهات رایج در انتخاب مشاور ژئوتکنیک

انتخاب مشاور صرفاً بر اساس کمترین قیمت یکی از پرریسک ترین روش های خرید خدمات مهندسی است. برای ارزیابی مشاور به تجربه پروژه های مشابه، توانایی تحلیل، کیفیت تیم صحرایی، شناخت آزمایش ها، توانایی مدل سازی، تجربه گودهای شهری، تسلط بر فونداسیون و قابلیت حضور در مرحله اجرا توجه کنید. گزارش نمونه قبلی نیز اطلاعات زیادی درباره کیفیت واقعی مشاور می دهد.

• آیا گزارش فقط نتایج آزمایش دارد؟
• آیا مدل مفهومی زمین ارائه شده؟
• آیا توصیه ها عددی و قابل استفاده اند؟
• آیا محدودیت پارامترها توضیح داده شده؟
• آیا ریسک ها مشخص شده اند؟





نمونه اجرایی

در یک پروژه ساختمانی بزرگ، پیشنهاد ارزان تر در ابتدا انتخاب شده بود، اما بررسی گزارش های قبلی نشان داد مجموعه موردنظر تجربه کافی در گودهای عمیق ندارد. کارفرما معیار انتخاب را تغییر داد و تجربه پروژه مشابه را وارد ارزیابی کرد. مشاور منتخب در مرحله طراحی چند تعارض مهم میان شرایط زمین و طرح اولیه گود را شناسایی کرد که قبل از اجرا اصلاح شدند.

مشاور ژئوتکنیک چه زمانی باید وارد پروژه شود؟

مشاور ژئوتکنیک باید در همان جلسات اولیه حضور داشته باشد و با کارفرما ارتباط مستقیم بگیرد. اطلاعات و داده های اولیه پروژه را بدانید اینکه زمین ساختمان کجا قرار دارد؟ ساختمان چند طبقه و واحد دارد؟ بودجه کارفرما برای این پروژه چقدر است؟ و … بعد از دانستن این اطلاعات است که او می تواند در ابتدا راه یک مشاوره بدهد و یک راهنما برای کارفرما و پروژه باشد. مشاور باعث می شود زمین در تصمیم معماری و سازه ای لحاظ شود، نه اینکه بعداً پروژه مجبور شود خود را با محدودیت زمین تطبیق دهد.

نمونه اجرایی

در یک پروژه تجاری، مشاور ژئوتکنیک پیش از نهایی شدن تعداد زیرزمین ها وارد تیم شد. بررسی شرایط آب و مجاورین نشان داد افزایش یک طبقه زیرزمین اثر قابل توجهی بر پیچیدگی گود و کنترل آب دارد. کارفرما تحلیل هزینه  را قبل از نهایی کردن معماری انجام داد و تصمیم سرمایه گذاری با اطلاع کامل از هزینه واقعی زیرزمین گرفته شد.

چه زمانی مطالعات ژئوتکنیک باید تکمیل شوند؟

یک گزارش ژئوتکنیک سند غیرقابل تغییر نیست. اگر شرایط واقعی با مدل متفاوت باشد، اگر معماری پروژه تغییر کند، اگر عمق گود افزایش یابد، اگر بار سازه به طور جدی تغییر کند یا اگر اطلاعات جدیدی درباره آب زیرزمینی به دست آید، مشاور باید اثر تغییر را بررسی کند.

نمونه اجرایی

در یک پروژه، تعداد طبقات زیرزمین پس از مطالعات اولیه افزایش یافت. به جای استفاده مستقیم از گزارش قبلی، مشاور عمق تأثیر پروژه جدید را بررسی کرد و مطالعات تکمیلی تعریف شد. پارامترهای موردنیاز برای طراحی جدید به روزرسانی شدند و گزارش اصلاحی پیش از طراحی نهایی صادر شد.

مشاور ژئوتکنیک و Value Engineering

یکی از ارزشمندترین نقش های مشاور در پروژه های بزرگ، مهندسی ارزش است. فرض کنید سیستم اولیه ایمن است. سؤال بعدی این است:

• آیا اقتصادی است؟
• آیا اجراپذیر است؟
• آیا راه حل ساده تری با همان سطح عملکرد وجود دارد؟

مشاور باتجربه گزینه های مختلف را فقط از منظر ضریب اطمینان مقایسه نمی کند؛ هزینه، زمان، تجهیزات، محدودیت سایت و ریسک اجرا را نیز وارد تصمیم می کند.

نمونه اجرایی

در یک ساختمان بزرگ، سیستم اولیه گود از نظر محاسباتی پاسخگو بود اما حجم عملیات و زمان اجرای بالایی داشت. مشاور همراه با تیم سازه چند آرایش جایگزین را بررسی کرد. گزینه نهایی با حفظ معیارهای پایداری و تغییرشکل، تعداد برخی اعضای موقت را کاهش داد و توالی اجرا را ساده تر کرد.

نقش مشاور ژئوتکنیک در مدیریت ریسک کارفرما

در نهایت، کار اصلی ژئوتکنیک مدیریت ریسک زمین است.

• ریسک نشست.
• ریسک گسیختگی.
• ریسک آب.
• ریسک آسیب مجاورین.
• ریسک تغییر شرایط خاک.
• ریسک تأخیر.
• ریسک ادعاهای قراردادی.
• ریسک افزایش هزینه.

مشاور خوب این ریسک ها را قبل از آنکه به بحران تبدیل شوند آشکار می کند.

نمونه اجرایی

در یک پروژه شهری دارای شش طبقه منفی، تیم مشاور پیش از شروع گود فهرست ریسک ژئوتکنیک تهیه کرد و برای هر ریسک شاخص پایش و اقدام تعریف کرد. در میانه عملیات، افزایش دبی آب در یک بخش گود به عنوان یکی از سناریوهای از پیش تعریف شده شناسایی شد. تیم پروژه به جای تصمیم گیری اضطراری، برنامه اقدام از پیش تعیین شده را اجرا کرد.

رابطه مشاور ژئوتکنیک با استانداردهای بین المللی

پروژه های حرفه ای تنها به تجربه فردی متکی نمی مانند. استانداردهای بین المللی برای شناسایی زمین، آزمایش های صحرایی، آزمایشگاهی و طراحی ژئوتکنیک چارچوب های مشخصی ارائه می کنند. خانواده استانداردهای ISO 22476 برای آزمایش های صحرایی و چارچوب Eurocode 7 برای طراحی ژئوتکنیک از مراجع شناخته شده بین المللی هستند.

اما استفاده حرفه ای از استاندارد یعنی درک فلسفه آن، نه کپی کردن ضرایب یا روابط. در پروژه ایرانی، مشاور ژئوتکنیک ابتدا باید الزامات قانونی و مقرراتی داخلی را رعایت کند و در موارد لازم از استانداردهای معتبر بین المللی برای تکمیل روش تحلیل و کنترل کیفیت بهره بگیرد.

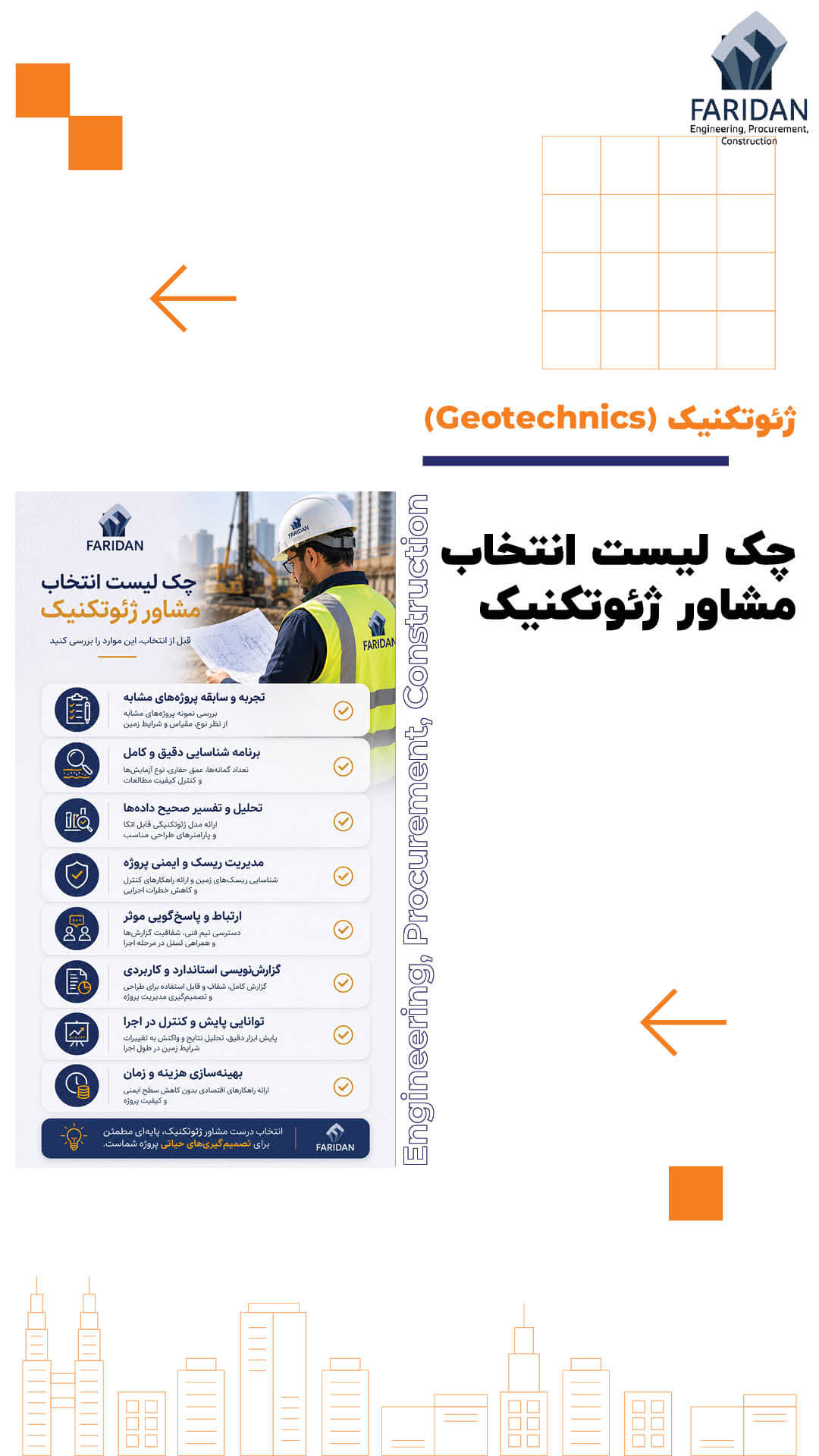

چک لیست انتخاب مشاور ژئوتکنیک برای کارفرما

قبل از عقد قرارداد، فقط درباره قیمت سؤال نکنید. بررسی کنید مشاور چه تجربه ای در پروژه های مشابه دارد، چه کسی مسئول اصلی پروژه خواهد بود، برنامه شناسایی چگونه تدوین می شود، چه کسی عملیات صحرایی را کنترل می کند، پارامترهای طراحی چگونه استخراج می شوند، گزارش چه خروجی هایی دارد، مسئول پاسخ به سؤالات طراح سازه کیست، در مرحله گودبرداری چه خدماتی ارائه می شود، داده های پایش چگونه تفسیر می شوند و فرآیند بازنگری گزارش در صورت تغییر شرایط چیست.

اگر پاسخ این پرسش ها مبهم باشد، دامنه خدمات نیز مبهم است. و دامنه مبهم در پروژه ژئوتکنیک تقریباً همیشه به اختلاف، دوباره کاری یا تصمیم ناقص منتهی می شود.

پرسش های متداول درباره مشاور ژئوتکنیک

مشاور ژئوتکنیک چه کاری انجام می دهد؟

مشاور ژئوتکنیک شرایط زمین، خاک، سنگ و آب زیرزمینی را بررسی می کند و نتایج مطالعات را به پارامترها و توصیه های قابل استفاده برای فونداسیون، گودبرداری، سازه نگهبان، کنترل نشست و سایر تصمیم های ژئوتکنیک تبدیل می کند.

آیا مشاور ژئوتکنیک همان آزمایشگاه خاک است؟

خیر. آزمایشگاه داده های آزمایشگاهی و صحرایی تولید می کند، درحالی که مشاور وظیفه تفسیر مهندسی داده ها، تشکیل مدل زمین و ارائه توصیه های طراحی و اجرایی را بر عهده دارد. یک شرکت البته می تواند هر دو مجموعه خدمات را ارائه دهد.

آیا مشاور ژئوتکنیک باید هنگام گودبرداری حضور داشته باشد؟

در پروژه های مهم و گودهای حساس، مشارکت مشاور در مرحله اجرا اهمیت بالایی دارد. شرایط واقعی زمین و داده های پایش باید با مفروضات طراحی مقایسه شوند.

مشاور ژئوتکنیک چه ارتباطی با طراح سازه دارد؟

این دو باید اطلاعات را به صورت مستمر مبادله کنند. بارهای سازه ورودی تحلیل ژئوتکنیک هستند و سختی و رفتار زمین نیز بر طراحی فونداسیون و زیرسازه اثر مستقیم دارند.

مهم ترین خروجی مشاور ژئوتکنیک چیست؟

مهم ترین خروجی صرفاً «گزارش خاک» نیست؛ یک مدل قابل اعتماد از زمین و مجموعه ای از تصمیم های مهندسی قابل استفاده برای طراحی و اجراست.

جمع بندی؛ مشاور ژئوتکنیک هزینه نیست، ابزار کنترل تصمیم های پرهزینه است

اگر تنها یک نکته از این مقاله به خاطر بسپارید، این باشد: زمین پروژه را نمی توان بعداً اصلاح کرد؛ اما تصمیم شما درباره نحوه تعامل ساختمان با زمین را می توان از ابتدا درست گرفت.

یک مشاور ژئوتکنیک حرفه ای قبل از حفاری سؤال درست مطرح می کند، برنامه شناسایی را متناسب با پروژه تنظیم می کند، کیفیت داده ها را کنترل می کند، نتایج صحرایی و آزمایشگاهی را تفسیر می کند، مدل ژئوتکنیک می سازد، آب زیرزمینی را ارزیابی می کند، پارامترهای طراحی را تعیین می کند، فونداسیون و گود را از منظر رفتار زمین بررسی می کند و در مرحله اجرا رفتار واقعی پروژه را با پیش بینی طراحی مقایسه می کند.

برای مدیر پروژه و کارفرما، این خدمات یک موضوع دانشگاهی نیست. هر پارامتر ژئوتکنیکی در نهایت به مترمکعب بتن، کیلوگرم فولاد، متر حفاری، تعداد شمع، مدت اجرای گود و میزان ریسک پروژه تبدیل می شود.

به همین دلیل انتخاب مشاور ژئوتکنیک بر اساس کمترین قیمت خدمات، منطق اقتصادی ندارد. شما باید مشاوری را انتخاب کنید که عدم قطعیت زمین را به تصمیم قابل مدیریت تبدیل کند.

مبحث هفتم مقررات ملی ساختمان نیز دقیقاً بر اهمیت شناسایی ژئوتکنیک، گودبرداری و پایش، طراحی پی ها، سازه های نگهبان و ژئوتکنیک لرزه ای تأکید دارد؛ موضوعاتی که نشان می دهند مهندسی زمین بخشی حاشیه ای از ساختمان نیست، بلکه یکی از پایه های اصلی ایمنی و عملکرد آن است.

در پروژه های کوچک، یک تصمیم ژئوتکنیک ضعیف هزینه ایجاد می کند. در پروژه های بزرگ، همان تصمیم استراتژی کل زیرسازه را تغییر می دهد.

و دقیقاً به همین دلیل، بهترین زمان برای استفاده از مشاور ژئوتکنیک زمانی نیست که مشکلی در گود ظاهر شده است؛ بهترین زمان، زمانی است که هنوز فرصت دارید مسئله را قبل از ساخته شدن حل کنید.
