نحوه اجرای فونداسیون تاپ دان، راهنمای جامع طراحی و اجرای فونداسیون تاپ دان در پروژه‌ های ساختمانی

نحوه اجرای فونداسیون تاپ دان، هرآنچه مدیران پروژه باید بدانند

وقتی درباره روش تاپ دان صحبت می‌ کنیم، اغلب ذهن مهندسان به اجرای سقف‌ ها و خاکبرداری همزمان معطوف می‌ شود، اما واقعیت این است که قلب موفقیت کل سیستم، فونداسیون تاپ دان است. در پروژه‌ های بزرگ شهری، تجربه نشان داده است که بیش از نیمی از مشکلات اجرای تاپ دان، نه در اجرای سقف‌ ها، بلکه در طراحی و اجرای صحیح فونداسیون تاپ دان ایجاد می‌ شود. اگر فونداسیون به‌ درستی طراحی و اجرا نشود:

• ستون‌ های دائمی دچار انحراف می‌ شوند.
• بارهای موقت به شکل نامتقارن منتقل می‌ شوند.
• نشست‌ های موضعی ایجاد می‌ شود.
• همزمانی خاکبرداری و اجرای سازه از بین می‌ رود.
• زمان پروژه افزایش پیدا می‌ کند.
• هزینه اصلاحات چندین برابر خواهد شد.

به همین دلیل سازندگان بزرگ، طراحی فونداسیون تاپ دان را قبل از آغاز هرگونه عملیات خاکبرداری نهایی می‌ کنند. در این مقاله دکتر امیر حسین حدادی مدیر عامل شرکت فریدان متخصص طراحی و اجرای تاپ دان که تجربه همکاری با پروژه‌ های بزرگ شهری در سراسر ایران را دارد، تمام جزئیات اجرای فونداسیون تاپ دان را بررسی می‌ کند.

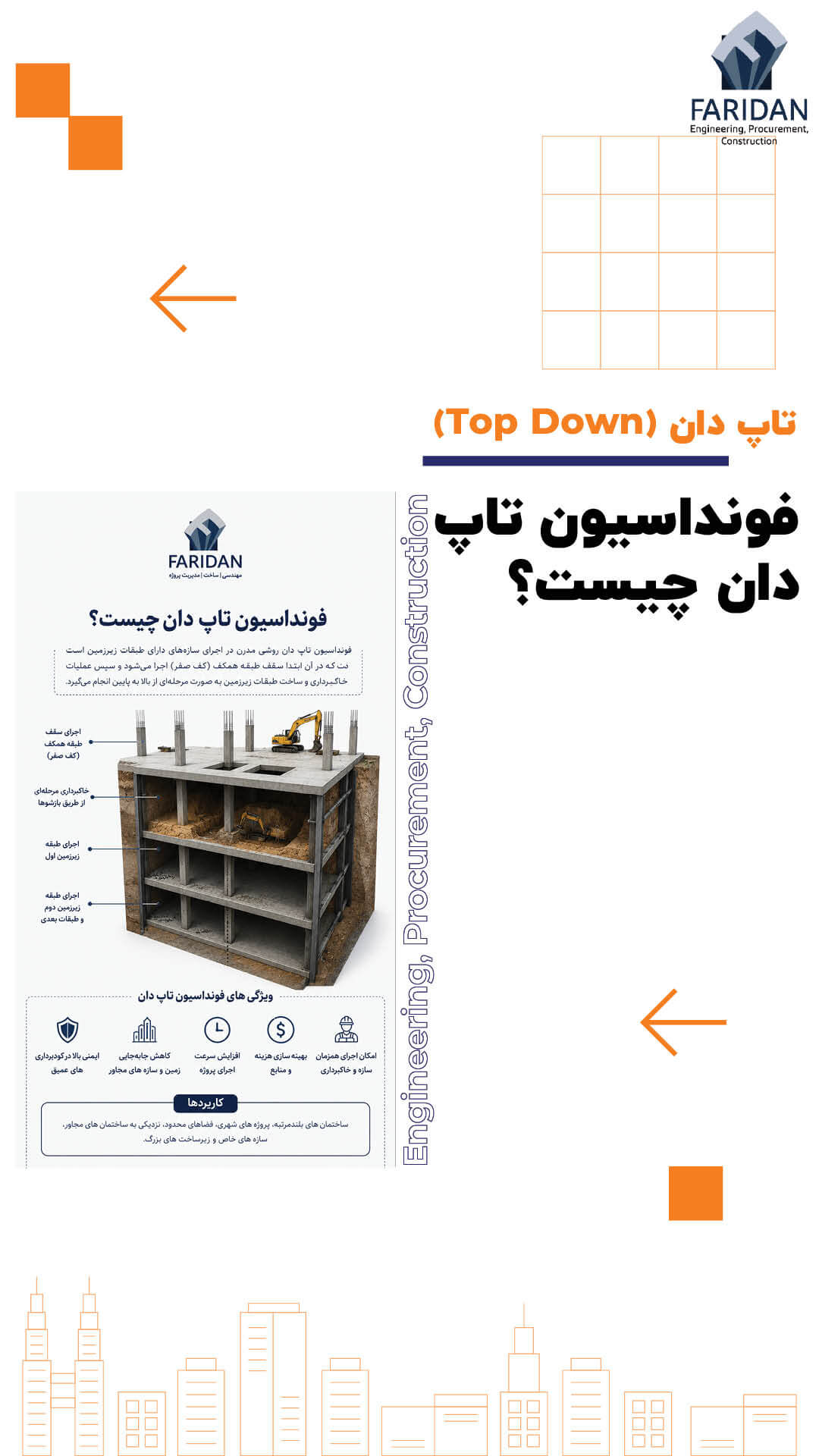

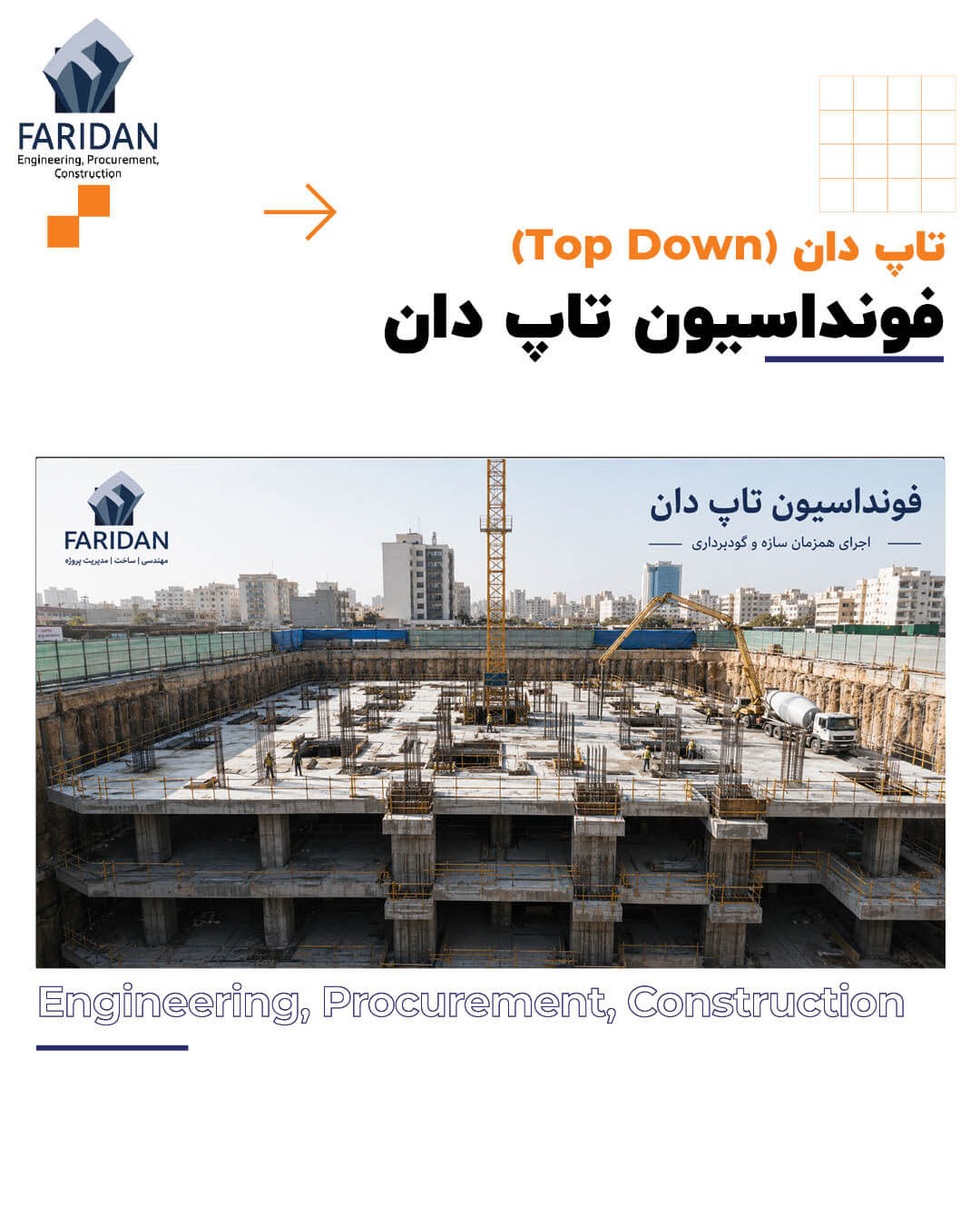

چرا فونداسیون تاپ دان با فونداسیون معمولی تفاوت دارد؟

اولین اشتباه بسیاری از مهندسان این است که تصور می‌ کنند: «فونداسیون تاپ دان مشابه همان فونداسیون معمولی است که فقط دیرتر اجرا می‌ شود.» این تصور کاملاً اشتباه است. در ساختمان‌ های معمولی ترتیب اجرا به شکل زیر است:

1. خاکبرداری کامل
2. اجرای بتن مگر
3. اجرای آرماتور فونداسیون
4. قالب‌ بندی ستون ها و سقف ها
5. بتن‌ ریزی
6. اجرای کامل ستون‌ ها و سقف ها

اما در فونداسیون تاپ دان این توالی کاملاً تغییر می‌ کند. در این سیستم:

• ستون‌ های دائمی پیش از پایان خاکبرداری نصب می‌ شوند.
• فونداسیون بخشی از سیستم پایدارسازی گود محسوب می‌ شود.
• بارهای موقت پروژه را تحمل می‌ کند.
• باید در تمام مراحل حفاری فعال باقی بماند.

بنابراین طراحی آن پیچیده‌ تر از پی‌ های متداول است.

مطالعه موردی

در یک پروژه اداری با پنج طبقه زیرزمین و یازده طبقه روی زمین، تیم طراحی در ابتدا قصد داشت از جزئیات یک فونداسیون معمولی استفاده کند. پس از بررسی رفتار بارهای موقت مشخص شد که ستون‌ های دائمی در مرحله خاکبرداری حدود ۳۵ درصد از ظرفیت طراحی خود را تحمل می‌ کنند.

طرح اصلاح شد و ضخامت فونداسیون، نحوه اتصال ستون‌ ها و جزئیات آرماتور تغییر یافت. نتیجه آن شد که پروژه بدون کوچک‌ ترین نشست اضافی تا پایان خاکبرداری ادامه پیدا کرد و از روش تاپ دان استفاده گردید.

نقش فونداسیون تاپ دان در کل سیستم سازه

در ساختمان‌ های متداول، پی فقط وظیفه انتقال بار ساختمان را بر عهده دارد. اما فونداسیون تاپ دان چند وظیفه همزمان دارد.

انتقال بارهای نهایی

بار ساختمان پس از تکمیل پروژه به پی منتقل می‌ شود.

انتقال بارهای موقت

در زمان ساخت:

• جرثقیل‌ ها
• بتن‌ ریزی
• ماشین‌ آلات
• سقف‌ های نیمه‌ کامل

همگی از طریق ستون‌ ها به پی منتقل می‌ شوند.

کنترل تغییر مکان ستون‌ ها

در پروژه‌ های تاپ دان، ستون‌ ها قبل از تکمیل طبقات زیرزمین نصب می‌ شوند. فونداسیون باید:

• دوران ستون
• جا به‌ جایی جانبی
• نشست

را کنترل کند.

ایجاد یک تکیه‌ گاه دائمی

فونداسیون از همان روز نخست، بخشی از سیستم باربر پروژه است. به همین دلیل کیفیت اجرای آن اهمیت فوق‌ العاده‌ ای دارد.

مطالعه موردی

در یک برج مسکونی با شش طبقه زیرزمین، ستون‌ های فولادی دائمی روی شمع‌ های درجا قرار گرفتند. در طول خاکبرداری بیش از ۹۰۰۰ تن بار موقت از طریق همین ستون‌ ها به شمع‌ ها منتقل شد. اندازه‌ گیری‌ های ژئوتکنیکی نشان داد نشست تجمعی کمتر از چهار میلی‌ متر باقی ماند که عملکرد صحیح فونداسیون را اثبات کرد.

انواع فونداسیون تاپ دان

یکی از مهم‌ ترین تصمیمات پروژه، انتخاب نوع مناسب فونداسیون تاپ دان است.

فونداسیون گسترده (Raft Foundation)

متداول‌ ترین نوع است. ویژگی‌ ها:

• توزیع مناسب بار
• کاهش نشست
• مناسب پروژه‌ های شهری
• مناسب ساختمان‌ های مرتفع

مطالعه موردی

در یک پروژه تجاری با چهار طبقه زیرزمین، فونداسیون گسترده با ضخامت ۱۸۰ سانتی‌ متر اجرا شد. پس از پایان پروژه اختلاف نشست بین ستون‌ های مرکزی و کناری کمتر از پنج میلی‌ متر اندازه‌ گیری شد.

شمع و رادیه (Pile-Raft)

زمانی استفاده می‌ شود که:

• خاک ضعیف باشد.
• بار زیاد باشد.
• عمق گود بالا باشد.

در این سیستم، بار بین شمع‌ ها و رادیه تقسیم می‌ شود.

مطالعه موردی

در پروژه‌ ای با نه طبقه مثبت و شش طبقه منفی، آزمایش‌ های ژئوتکنیک نشان داد لایه مقاوم در عمق ۲۸ متری قرار دارد. ترکیب شمع و رادیه انتخاب شد و نشست نهایی کمتر از مقدار طراحی باقی ماند.

فونداسیون شمعی

در برخی پروژه‌ ها ستون‌ ها مستقیماً روی شمع قرار می‌ گیرند. این روش زمانی مناسب است که:

• خاک سطحی بسیار ضعیف باشد.
• آب زیرزمینی بالا باشد.
• ظرفیت باربری خاک محدود باشد.

مطالعات ژئوتکنیکی قبل از اجرای فونداسیون تاپ دان

هیچ پروژه تاپ دانی بدون مطالعات دقیق ژئوتکنیک آغاز نمی‌ شود. این مطالعات مشخص می‌ کنند:

• ظرفیت باربری خاک
• نشست مجاز
• رفتار خاک در حفاری مرحله‌ ای
• فشار جانبی
• سطح آب زیرزمینی
• نوع فونداسیون

آزمایش‌ های ضروری

حفاری گمانه

در پروژه‌ های بزرگ تعداد گمانه‌ ها افزایش پیدا می‌ کند.

آزمایش SPT

عدد نفوذ استاندارد یکی از مهم‌ ترین پارامتر های انتخاب نوع فونداسیون است.

آزمایش‌ های برجا

مانند:

• CPT
• Pressuremeter
• Plate Load

آزمایش‌ های آزمایشگاهی

• دانه‌ بندی
• حدود اتربرگ
• مقاومت برشی
• تراکم
• تحکیم

مطالعه موردی

در یک پروژه با عمق گود ۲۳ متر، نتایج اولیه SPT مناسب به نظر می‌ رسید. اما آزمایش تحکیم نشان داد لایه رسی دارای نشست بلند مدت قابل توجهی است. نوع فونداسیون تغییر یافت و شمع‌ ها تا لایه مقاوم ادامه پیدا کردند. این تصمیم از ایجاد نشست‌ های نامتقارن در سال‌ های بعد جلوگیری کرد.

ارتباط طراحی فونداسیون تاپ دان با آیین‌نامه‌ ها

اجرای فونداسیون تاپ دان بدون رعایت الزامات آیین‌ نامه‌ ای، ریسک‌ های فنی و حقوقی قابل توجهی ایجاد می‌ کند. در ایران، طراحی باید بر مبنای مجموعه‌ ای از مقررات ملی ساختمان و استانداردهای معتبر بین‌ المللی انجام شود و هیچ سندی به‌ تنهایی پاسخگوی تمام نیازهای این سیستم نیست. در طراحی و اجرای این نوع فونداسیون معمولاً به این مراجع استناد می‌ شود:

• مبحث هفتم مقررات ملی ساختمان برای طراحی و اجرای پی‌ ها و بررسی شرایط ژئوتکنیک.
• مبحث نهم مقررات ملی ساختمان برای ضوابط طراحی و اجرای سازه‌ های بتن‌ آرمه، کنترل آرماتورگذاری، مقاومت بتن و الزامات اجرایی.
• مبحث دهم مقررات ملی ساختمان در صورت استفاده از ستون‌ ها یا اعضای فولادی در سیستم تاپ دان.
• آیین‌ نامه ACI 318 برای طراحی سازه‌ های بتن‌ آرمه و جزئیات فونداسیون.
• استانداردهای ACI 336 در زمینه طراحی و اجرای فونداسیون‌ ها و تعامل سازه با خاک.
• گزارش‌ ها و راهنما های فنی مرتبط با اجرای گودهای عمیق و روش Top-Down در پروژه‌ های شهری.
• دستور العمل‌ ها و الزامات دستگاه‌ های اجرایی و شهرداری‌ ها در پروژه‌ های خاص، به‌ ویژه در مجاورت معابر، خطوط مترو یا ساختمان‌ های حساس.

نکته مهم این است که در پروژه‌ های تاپ دان، طراحی فونداسیون باید هم بارهای نهایی سازه و هم بارهای موقت ناشی از مراحل ساخت را در بر گیرد. این موضوع تفاوت اصلی آن با فونداسیون‌ های متداول است و باید در تمامی محاسبات سازه‌ ای و ژئوتکنیکی لحاظ شود.

در ادامه موضوعات ذیل را بررسی خواهیم کرد:

• مراحل اجرایی فونداسیون تاپ دان از آغاز تا بتن‌ ریزی نهایی
• اجرای شمع‌ ها و ستون‌ های دائمی
• اتصال ستون به فونداسیون
• آرماتوربندی تخصصی فونداسیون تاپ دان
• بتن‌ ریزی در شرایط خاص روش تاپ دان
• کنترل کیفیت، آزمایش‌ ها و الزامات اجرایی
• مطالعات موردی جدید و تخصصی از پروژه‌ های عمیق ساختمانی.

در بخش بالا با مفهوم فونداسیون تاپ دان، تفاوت آن با پی‌ های متداول، انواع سیستم‌ های فونداسیون و الزامات ژئوتکنیک آشنا شدیم. اکنون وارد مهم‌ ترین بخش مقاله می‌ شویم؛ یعنی فرآیند واقعی اجرای فونداسیون تاپ دان در کارگاه. این مرحله جایی است که کیفیت طراحی به کیفیت اجرا تبدیل می‌ شود و کوچک‌ ترین خطا می‌ تواند بر تمام مراحل بعدی پروژه اثر بگذارد.

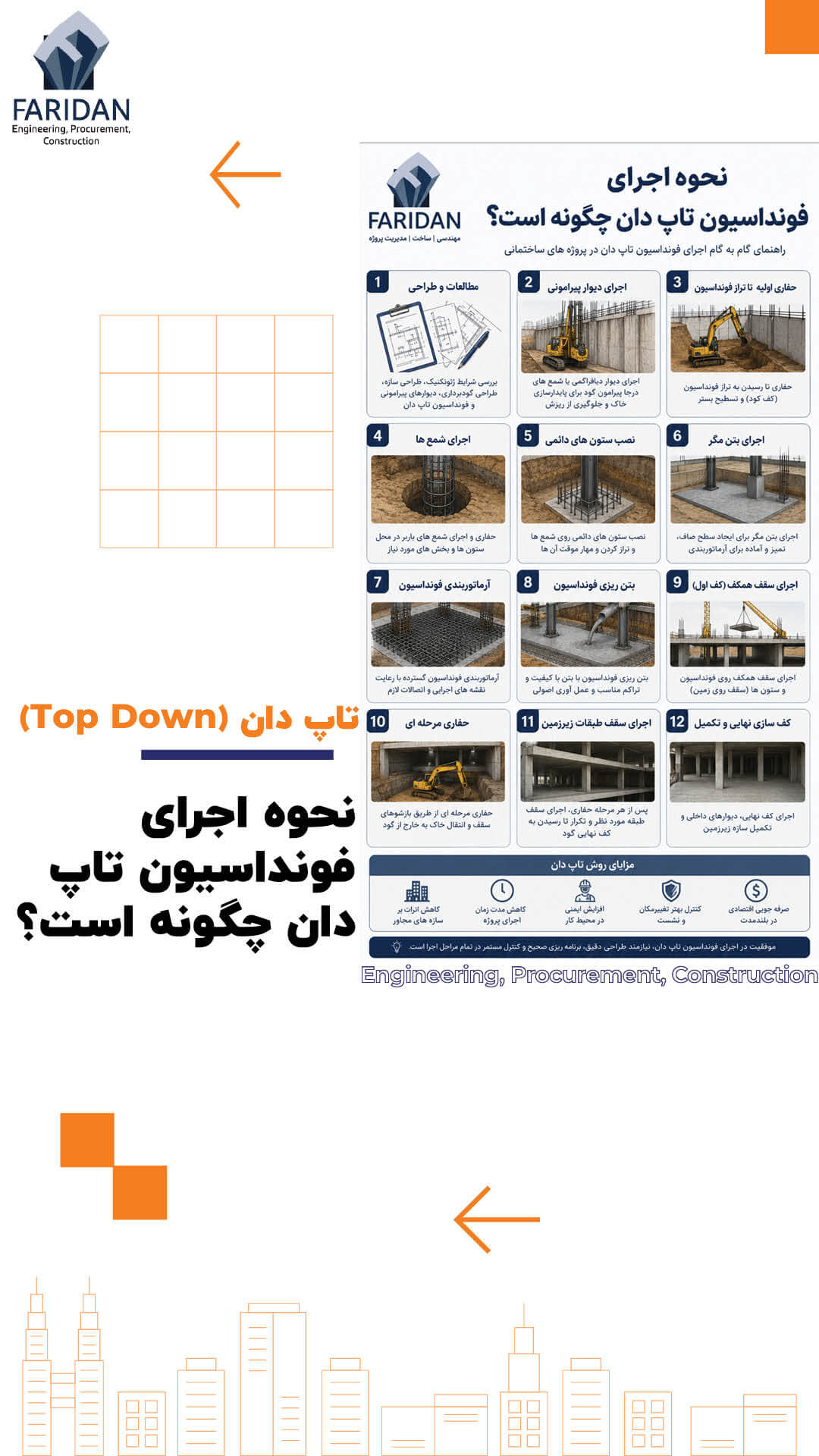

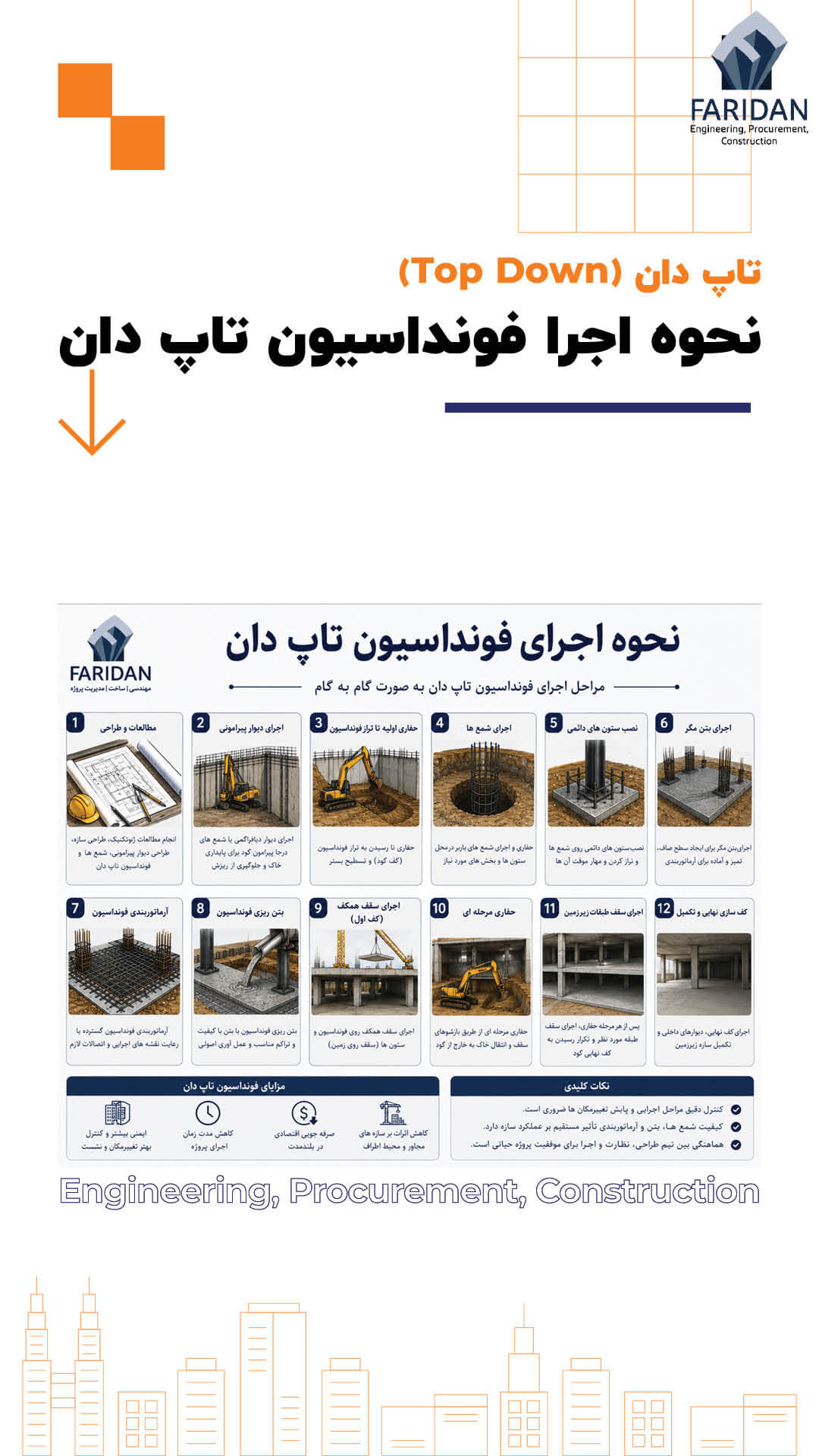

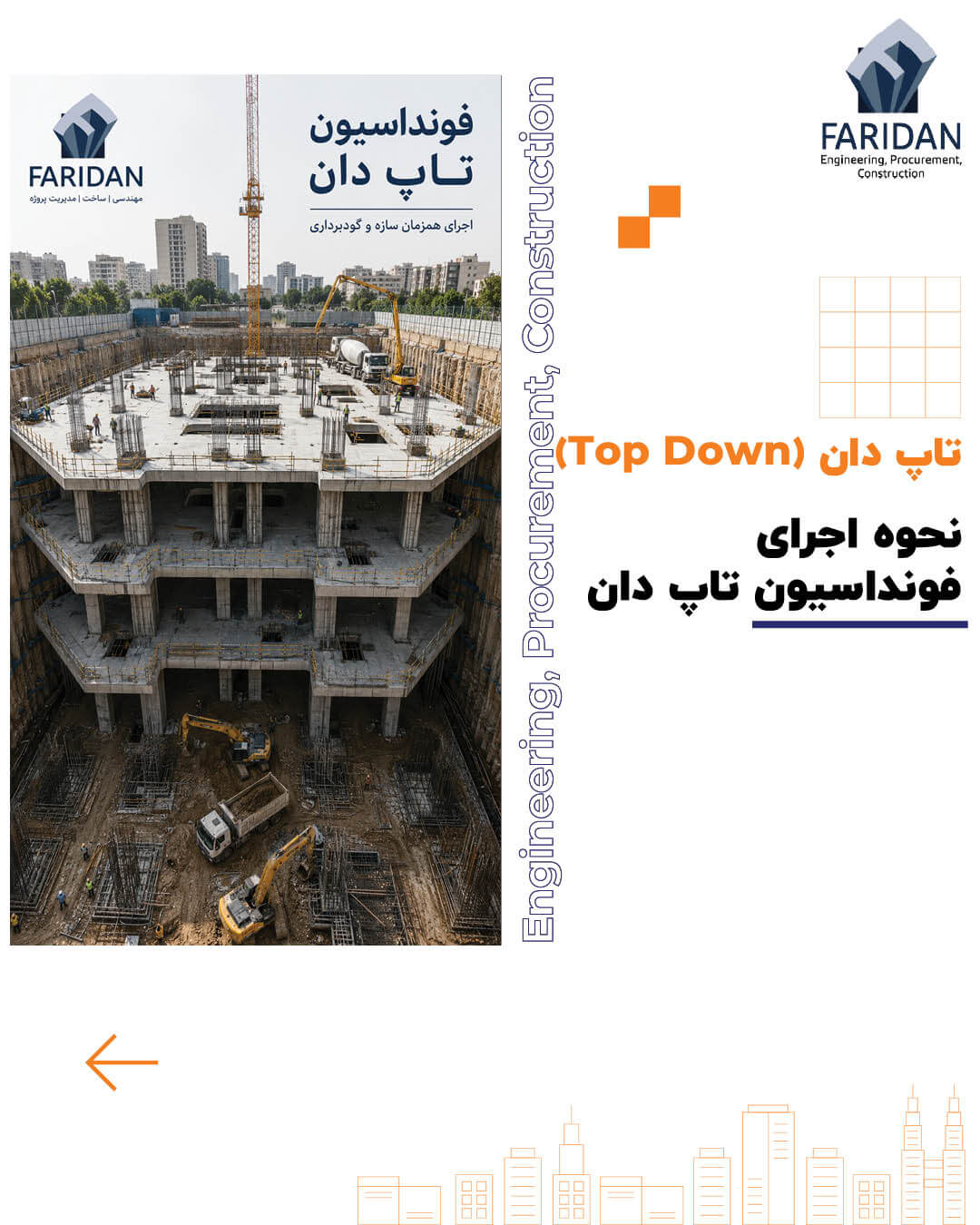

مراحل اجرایی فونداسیون تاپ دان از آغاز تا بتن‌ ریزی نهایی

اجرای فونداسیون تاپ دان برخلاف فونداسیون‌ های معمولی یک عملیات ساده و خطی نیست. در این روش، هر مرحله به مرحله بعد وابسته است و اجرای نادرست یک بخش، کل فرآیند خاکبرداری و اجرای سازه را با مشکل مواجه می‌ کند. به طور کلی مراحل اجرایی به ترتیب زیر انجام می‌ شود:

1. تجهیز کارگاه و استقرار شبکه نقشه‌ برداری
2. اجرای دیوار پیرامونی گود
3. اجرای شمع‌ ها یا چاه‌ های باربر
4. حفاری محل ستون‌ های دائمی
5. بتن‌ ریزی شمع‌ ها
6. نصب ستون‌ های دائمی
7. کنترل شاقولی ستون‌ ها
8. اجرای بتن مگر
9. آرماتوربندی فونداسیون
10. بتن‌ ریزی فونداسیون
11. آماده‌ سازی اجرای سقف همکف
12. آغاز چرخه همزمان خاکبرداری و اجرای سقف‌ ها

هر یک از این مراحل نیازمند کنترل‌ های دقیق مهندسی است.

تجهیز کارگاه پیش از اجرای فونداسیون تاپ دان

پیش از آنکه نخستین متر مکعب بتن اجرا شود، کارگاه باید برای اجرای روش تاپ دان آماده شود. در این مرحله اقدامات زیر انجام می‌ شود:

• جانمایی دقیق محور های ساختمان
• تعیین محل ستون‌ های دائمی
• تعیین محل شمع‌ ها
• تعیین محل بازشوهای خاکبرداری
• جانمایی مسیر حرکت ماشین‌ آلات
• طراحی محل استقرار جرثقیل‌ ها
• تعیین محل انبار میلگرد و قالب

در پروژه‌ های تاپ دان، فضای کار بسیار محدود است و کوچک‌ ترین بی‌ نظمی موجب اختلال در عملیات خاکبرداری می‌ شود.

مطالعه موردی

در یک پروژه اداری با زیربنای حدود ۲۸ هزار متر مربع، قبل از آغاز عملیات اجرایی، مدل سه‌ بعدی گردش ماشین‌ آلات تهیه شد. این مدل نشان داد محل اولیه انبار میلگرد با مسیر خروج خاک تداخل دارد. محل انبار تغییر یافت و در نتیجه، چرخه حمل خاک بدون توقف تا پایان پروژه ادامه پیدا کرد.

اجرای دیوار پیرامونی، اولین گام در پایداری فونداسیون تاپ دان

هیچ فونداسیون تاپ دان بدون دیوار پیرامونی مناسب عملکرد مطلوبی نخواهد داشت. این دیوار علاوه بر نگهداری خاک، بخشی از رفتار سازه را نیز کنترل می‌ کند. رایج‌ ترین انواع دیوارهای پیرامونی عبارت‌ اند از:

• دیوار دیافراگمی
• دیوار شمع‌ های درجا
• شمع‌ های مماس
• شمع‌ های همپوشان
• دیوار برلنی در پروژه‌ های خاص

انتخاب نوع دیوار به موارد زیر وابسته است:

• عمق گود
• نوع خاک
• سطح آب زیر زمینی
• فاصله ساختمان‌ های مجاور
• بارهای وارده

هرچه دیوار پیرامونی دقیق‌ تر اجرا شود، عملکرد فونداسیون تاپ دان نیز پایدارتر خواهد بود.

مطالعه موردی

در پروژه‌ ای با عمق گود ۲۱ متر در بافت متراکم شهری، دیوار دیافراگمی با ضخامت ۸۰ سانتی‌ متر اجرا شد. نتایج ابزار دقیق نشان داد حداکثر تغییر مکان جانبی دیوار کمتر از ۹ میلی‌ متر باقی ماند و فونداسیون بدون نیاز به تقویت اضافی اجرا شد.

اجرای شمع‌ های باربر در فونداسیون تاپ دان

در بسیاری از پروژه‌ ها، ستون‌ های دائمی مستقیماً روی شمع‌ های بتن‌ آرمه قرار می‌ گیرند. اجرای این شمع‌ ها شامل مراحل زیر است:

• حفاری با دستگاه روتاری
• کنترل قائم بودن چاه
• پاکسازی کف حفاری
• نصب قفس آرماتور
• نصب لوله ترمی در صورت نیاز
• بتن‌ ریزی پیوسته
• ثبت حجم واقعی بتن مصرفی

در پروژه‌ های بزرگ، تمامی اطلاعات هر شمع به‌صورت جداگانه ثبت می‌ شود تا در صورت نیاز امکان ردیابی کیفیت اجرا وجود داشته باشد.

مطالعه موردی

در یک پروژه با شش طبقه زیرزمین، برای هر شمع فرم کنترل کیفیت شامل زمان حفاری، زمان بتن‌ ریزی، حجم بتن و نتایج آزمایش بتن تکمیل شد. این مستند سازی باعث شد در زمان تحویل پروژه هیچ ابهامی درباره کیفیت شمع‌ ها وجود نداشته باشد.

کنترل قائم بودن شمع‌ ها

یکی از مهم‌ ترین الزامات اجرای فونداسیون تاپ دان، کنترل انحراف شمع است. حتی انحراف چند سانتی‌ متری می‌ تواند باعث شود:

• ستون دائمی خارج از محور قرار گیرد.
• بارها نامتقارن منتقل شوند.
• اتصال ستون به فونداسیون با مشکل مواجه شود.

برای کنترل قائم بودن از روش‌ هایی مانند:

• تجهیزات ژیروسکوپی
• شاغول لیزری
• سامانه‌ های هدایت حفاری
• کنترل نقشه‌ برداری مداوم

استفاده می‌ شود.

مطالعه موردی

در پروژه‌ ای با عمق حفاری حدود ۲۶ متر، یکی از شمع‌ ها دارای انحراف بیش از حد مجاز تشخیص داده شد. عملیات متوقف و شمع جایگزین اجرا شد. این تصمیم از بروز مشکلات جدی در نصب ستون دائمی جلوگیری کرد.

نصب ستون‌ های دائمی روی فونداسیون تاپ دان

ستون‌ های دائمی مهم‌ ترین عضو سازه در روش تاپ دان هستند. برخلاف روش‌ های سنتی، این ستون‌ ها پیش از تکمیل خاکبرداری نصب می‌ شوند. برای نصب آن‌ ها باید:

• محور ستون دقیق کنترل شود.
• ارتفاع نصب بررسی شود.
• تراز صفحه ستون اندازه‌ گیری شود.
• انحراف قائم کنترل گردد.
• اتصال ستون به شمع یا فونداسیون مطابق نقشه اجرا شود.

این ستون‌ ها در تمام مراحل خاکبرداری، نقش انتقال بار را بر عهده دارند.

مطالعه موردی

در یک ساختمان بلند مرتبه با پنج طبقه زیرزمین، ستون‌ های فولادی با استفاده از فریم‌ های تثبیت‌ کننده نصب شدند. کنترل‌ های روزانه نشان داد انحراف هیچ ستونی از دو میلی‌ متر تجاوز نکرد و همین دقت، اجرای بدون مشکل سقف‌ های زیرزمین را تضمین کرد.

بتن مگر در فونداسیون تاپ دان

بتن مگر در این روش تنها یک لایه تمیز کننده نیست. اهداف اجرای بتن مگر عبارت‌ اند از:

• ایجاد سطح یکنواخت
• جلوگیری از آلودگی بتن اصلی
• تسهیل آرماتوربندی
• حفظ پوشش میلگردها
• کاهش جذب آب بتن سازه‌ ای توسط خاک

ضخامت بتن مگر معمولاً بر اساس شرایط پروژه و مشخصات خاک تعیین می‌ شود.

آرماتور بندی تخصصی فونداسیون تاپ دان

آرماتوربندی فونداسیون تاپ دان نسبت به پی‌ های معمولی پیچیدگی بیشتری دارد؛ زیرا علاوه بر بارهای بهره‌ برداری، باید بارهای مرحله ساخت را نیز تحمل کند.

در این مرحله کنترل موارد زیر ضروری است:

• قطر میلگردزها
• فاصله میلگردزها
• طول وصله‌ ها
• طول مهاری
• پوشش بتن
• آرماتورهای تقویتی اطراف ستون‌ های دائمی
• تقویت اطراف بازشوهای موقت خاکبرداری

استفاده از اسپیسر های مناسب و کنترل دقیق موقعیت میلگردها اهمیت ویژه‌ ای دارد، زیرا هر گونه جا به‌ جایی می‌ تواند ظرفیت باربری فونداسیون را کاهش دهد.

مطالعه موردی

در پروژه‌ ای با چهار طبقه زیرزمین، پیش از بتن‌ ریزی مشخص شد بخشی از میلگردهای تقویتی اطراف یکی از ستون‌ های دائمی مطابق نقشه نصب نشده‌ اند. عملیات بتن‌ ریزی متوقف شد، اصلاحات انجام گرفت و سپس بتن‌ ریزی آغاز شد. این تصمیم از کاهش ظرفیت موضعی فونداسیون جلوگیری کرد.

بتن‌ ریزی فونداسیون تاپ دان

بتن‌ ریزی در فونداسیون تاپ دان باید به‌ صورت کاملاً برنامه‌ ریزی‌شده انجام شود. از آنجا که این فونداسیون بلافاصله پس از گیرش اولیه وارد چرخه تحمل بار می‌ شود، کیفیت بتن‌ ریزی نقش تعیین‌کننده‌ ای دارد. مهم‌ ترین نکات اجرایی عبارت‌ اند از:

• کنترل اسلامپ بتن در محل پروژه
• جلوگیری از ایجاد درز سرد
• تراکم کامل بتن با ویبراتور مناسب
• بتن‌ ریزی پیوسته در قطعات بزرگ
• عمل‌ آوری صحیح بتن پس از اجرا
• نمونه‌ گیری و انجام آزمایش مقاومت فشاری

در پروژه‌ های بزرگ، معمولاً زمان‌ بندی بتن‌ ریزی به‌ گونه‌ ای تنظیم می‌ شود که کل فونداسیون در یک یا چند مرحله پیوسته اجرا شود و از ایجاد نواحی ضعیف جلوگیری گردد. در ادامه به موضوعات تخصصی‌ تری خواهیم پرداخت، از جمله:

• نحوه اتصال ستون‌ های دائمی به فونداسیون تاپ دان
• کنترل نشست و تغییرشکل فونداسیون
• ابزار دقیق و پایش عملکرد فونداسیون
• خطاهای رایج در اجرای فونداسیون تاپ دان و روش‌ های پیشگیری
• الزامات ایمنی و کنترل کیفیت در پروژه‌ های عمیق
• مطالعات موردی جدید از پروژه‌ های مرتفع و گودهای عمیق.

در بخش های نخست این مقاله با مفهوم، الزامات طراحی و مراحل اجرایی فونداسیون تاپ دان آشنا شدید. اکنون وارد مرحله‌ ای می‌ شویم که تفاوت پروژه‌ های موفق با پروژه‌ های پرهزینه و پرریسک را مشخص می‌ کند؛ یعنی کنترل رفتار فونداسیون تاپ دان پس از اجرا، مدیریت بارهای موقت، پایش تغییر شکل‌ ها و کنترل کیفیت در حین عملیات خاکبرداری.

بر اساس تجربه پروژه‌ های عمیق شهری، بیش از نیمی از مشکلات روش تاپ دان نه در طراحی اولیه، بلکه در اجرای نامناسب کنترل‌ های مرحله ساخت ایجاد می‌ شود. بنابراین اگر هدف شما اجرای یک پروژه ایمن، سریع و اقتصادی است، باید این بخش را با دقت مطالعه کنید.

رفتار واقعی فونداسیون تاپ دان پس از آغاز خاکبرداری

بسیاری تصور می‌ کنند پس از بتن‌ ریزی فونداسیون تاپ دان، نقش آن تا پایان پروژه ثابت باقی می‌ ماند؛ اما واقعیت دقیقاً برعکس است. در روش Top-Down، رفتار فونداسیون در هر مرحله از پروژه تغییر می‌ کند. دلیل این موضوع آن است که با هر مرحله خاکبرداری:

• شرایط تنش خاک تغییر می‌ کند.
• بار ستون‌ ها افزایش پیدا می‌ کند.
• سختی جانبی سازه تغییر می‌ کند.
• توزیع بار میان ستون‌ ها تغییر می‌ یابد.
• عکس‌ العمل خاک زیر فونداسیون تغییر می‌ کند.

به همین علت، مهندس سازه باید رفتار مرحله‌ ای (Construction Stage Analysis) را در طراحی پیش‌ بینی کرده باشد.

مطالعه موردی

در یک برج ۲۷ طبقه با پنج طبقه زیرزمین و گودی به عمق حدود ۲۲ متر، تحلیل مرحله‌ ای نشان داد که پس از اجرای دومین سقف زیرزمین، بار برخی ستون‌ های مرکزی حدود ۱۸ درصد نسبت به مرحله قبل افزایش یافت. تیم اجرایی با کنترل مستمر تغییر مکان ستون‌ ها و فونداسیون، اجرای پروژه را بدون بروز نشست نامتقارن ادامه داد و تمام مقادیر اندازه‌ گیری‌ شده در محدوده مجاز باقی ماند.

انتقال بار ستون‌ ها به فونداسیون تاپ دان چگونه انجام می‌ شود؟

یکی از مهم‌ ترین ویژگی‌ های فونداسیون تاپ دان این است که انتقال بار به‌ صورت تدریجی انجام می‌ شود. در ابتدا:

• تنها وزن ستون
• وزن تجهیزات نصب
• بخشی از بار سقف همکف

به فونداسیون منتقل می‌ شود. اما با پیشرفت پروژه:

• سقف اول
• سقف دوم
• دیوارها
• بارهای اجرایی
• تجهیزات ساختمانی
• بار طبقات فوقانی

به تدریج وارد سیستم می‌ شوند. در نتیجه، فونداسیون باید توان تحمل بارهای مرحله‌ ای و نهایی را به طور هم‌ زمان داشته باشد.

نقش فونداسیون تاپ دان در کنترل نشست ساختمان

یکی از دغدغه‌ های اصلی مدیران پروژه، کنترل نشست است. اجرای صحیح فونداسیون تاپ دان باعث می‌ شود:

• نشست کلی ساختمان کاهش یابد.
• اختلاف نشست میان ستون‌ ها کنترل شود.
• تغییرشکل کف زیرزمین محدود شود.
• فشار یکنواخت‌ تری به خاک منتقل شود.

این موضوع در ساختمان‌ های بلند مرتبه اهمیت دو چندان پیدا می‌ کند.

مطالعه موردی

در یک مجتمع تجاری با چهار طبقه زیرزمین و دوازده طبقه روی زمین، شبکه‌ ای از تجهیزات پایش نشست نصب شد. پس از پایان عملیات سازه، بیشترین نشست ثبت‌ شده کمتر از مقدار پیش‌ بینی‌ شده در طراحی بود و اختلاف نشست بین ستون‌ های مجاور نیز در محدوده قابل قبول باقی ماند. همین عملکرد باعث شد نازک‌ کاری و نصب تجهیزات بدون ترک‌ خوردگی و تغییرشکل انجام شود.

کنترل تغییر شکل ستون‌ های دائمی

در روش تاپ دان بتنی یا تاپ دان فلزی و یا ترکیبی، ستون‌ ها از نخستین روز اجرای پروژه باربر هستند. بنابراین کنترل موارد زیر ضروری است:

• انحراف قائم
• پیچش ستون
• تغییرمکان افقی
• نشست موضعی
• تغییر ارتفاع

در پروژه‌ های حرفه‌ ای، این کنترل‌ ها به‌صورت روزانه انجام می‌ شوند.

ابزار دقیق در کنترل فونداسیون تاپ دان

بدون ابزار دقیق، اجرای حرفه‌ ای فونداسیون تاپ دان معنا ندارد. رایج‌ ترین تجهیزات پایش عبارت‌ اند از:

• انحراف‌ سنج (Inclinometer)، برای کنترل حرکت دیوار گود.
• نشست‌ سنج (Settlement Marker)، برای کنترل نشست ساختمان و زمین اطراف.
• اکستنزومتر، برای اندازه‌ گیری تغییر شکل لایه‌ های خاک.
• پیزومتر، برای کنترل فشار آب زیرزمینی.
• گیج ترک، برای پایش ساختمان‌ های مجاور.
• سلول بار، برای کنترل نیروهای منتقل‌ شده به ستون‌ ها و شمع‌ ها.

مطالعه موردی

در پروژه‌ ای در مجاورت یک بیمارستان فعال، بیش از ۱۵۰ نقطه ابزار دقیق نصب شد. داده‌ های روزانه نشان داد بخشی از دیوار گود دارای جا به‌ جایی بیش از مقدار پیش‌ بینی‌ شده است. تیم اجرایی بلافاصله ترتیب اجرای خاکبرداری و نصب مهاربندی‌ های موقت را اصلاح کرد و از افزایش تغییر مکان جلوگیری شد.

کنترل کیفیت بتن در فونداسیون تاپ دان

کیفیت بتن در این روش اهمیت بسیار بیشتری نسبت به پی‌ های معمولی دارد. در هر مرحله باید موارد زیر کنترل شوند:

• مقاومت فشاری
• اسلامپ
• دمای بتن
• نسبت آب به سیمان
• زمان حمل
• زمان بتن‌ ریزی
• عمل‌ آوری
• یکنواختی بتن

همچنین آزمایش‌ های مغزه‌ گیری یا آزمون‌ های غیر مخرب در صورت نیاز برای ارزیابی کیفیت اجرا انجام می‌ شوند.

کنترل کیفیت میلگردها

قبل از بتن‌ ریزی، تیم کنترل کیفیت باید موارد زیر را تأیید کند:

• قطر میلگرد
• گرید فولاد
• تعداد میلگردها
• فاصله میلگردها
• وصله‌ ها
• طول مهاری
• پوشش بتن
• موقعیت دقیق آرماتورها

در پروژه‌ های بزرگ، هیچ مرحله‌ ای بدون تأیید کتبی دستگاه نظارت وارد بتن‌ ریزی نمی‌ شود.

مطالعه موردی

در پروژه‌ ای با شش طبقه زیرزمین، بازبینی نهایی پیش از بتن‌ ریزی نشان داد فاصله خاموت‌ های ناحیه بحرانی اطراف یکی از ستون‌ ها با نقشه اجرایی مطابقت ندارد. اصلاح این بخش پیش از بتن‌ ریزی انجام شد و از ایجاد ضعف موضعی در ناحیه انتقال بار جلوگیری کرد.

مدیریت آب‌ های زیرزمینی در اجرای فونداسیون تاپ دان

یکی از چالش‌ های مهم اجرای فونداسیون تاپ دان، حضور آب زیرزمینی است. اگر کنترل مناسبی انجام نشود:

• کیفیت بتن کاهش پیدا می‌ کند.
• حفاری دشوار می‌ شود.
• پایداری کف گود کاهش می‌ یابد.
• فشار هیدرواستاتیکی افزایش پیدا می‌ کند.

راهکارهای متداول عبارت‌ اند از:

• سیستم Well Point
• چاه‌ های زهکشی
• پمپ‌ های دائم
• تزریق دوغاب آب‌ بند
• دیوارهای آب‌ بند

انتخاب هر روش باید بر اساس مطالعات ژئوتکنیکی و شرایط هیدروژئولوژی محل پروژه انجام شود.

کنترل بازشو های خاکبرداری در فونداسیون تاپ دان

یکی از ویژگی‌ های روش تاپ دان وجود بازشوهایی در سقف‌ ها برای انتقال خاک است. این بازشوها باید:

• محل دقیق داشته باشند.
• ابعاد مناسب داشته باشند.
• آرماتور تقویتی اطراف آن‌ ها اجرا شود.
• پس از پایان عملیات به‌ صورت اصولی بسته شوند.

طراحی نادرست بازشوها باعث تمرکز تنش و ایجاد ترک در سقف و فونداسیون می‌ شود.

مطالعه موردی

در یک ساختمان اداری با پنج طبقه زیرزمین، بازشوهای خاکبرداری بر اساس مسیر حرکت بیل مکانیکی و ظرفیت جرثقیل طراحی شدند. این جانمایی موجب شد عملیات تخلیه خاک بدون ایجاد ازدحام تجهیزات انجام شود و پس از اتمام خاکبرداری، بازشوها با جزئیات سازه‌ ای پیش‌ بینی‌ شده بسته شدند.

خطاهای رایج در اجرای فونداسیون تاپ دان

در بررسی پروژه‌ های متعدد، چند خطا بیش از سایر موارد تکرار شده‌ اند:

1. خطای اول: اجرای نادرست محور ستون‌ ها، این خطا موجب خروج ستون از محور طراحی و افزایش لنگرهای ثانویه می‌ شود.
2. خطای دوم: بتن‌ ریزی ناپیوسته، ایجاد درز سرد مقاومت فونداسیون را کاهش می‌ دهد.
3. خطای سوم: حذف میلگرد های تقویتی، این موضوع ظرفیت انتقال بار را کم می‌ کند و رفتار سازه را در نواحی بحرانی تغییر می‌ دهد.
4. خطای چهارم: کنترل نکردن ابزار دقیق، عدم پایش تغییر شکل‌ ها باعث می‌ شود مشکلات زمانی آشکار شوند که اصلاح آن‌ ها بسیار پرهزینه است.
5. خطای پنجم: هماهنگ نبودن تیم طراحی و اجرا، در پروژه‌ های تاپ دان، تصمیم‌ های اجرایی باید همواره با مدل محاسباتی و برنامه مرحله‌ بندی ساخت منطبق باشند. هر تغییر بدون بررسی مهندسی می‌ تواند رفتار کل سازه را تحت تأثیر قرار دهد.

در ادامه و بخش پایانی این مقاله به مباحث پیشرفته شامل طراحی فونداسیون تاپ دان بر اساس الزامات مقررات ملی ساختمان ایران، مراجع بین‌ المللی، مقایسه اقتصادی با روش‌ های متداول، چک‌ لیست اجرایی مدیران پروژه، جمع‌ بندی تخصصی و پاسخ به پرسش‌ های متداول درباره فونداسیون تاپ دان خواهیم پرداخت.

در بخش های گذشته این مقاله، از مبانی طراحی تا مراحل اجرا، کنترل کیفیت و مدیریت رفتار سازه در طول ساخت را بررسی کردیم. اکنون به مهم‌ ترین بخش مقاله می‌ رسیم؛ بخشی که مدیران پروژه، کارفرمایان و سازندگان حرفه‌ ای پیش از آغاز عملیات اجرایی به آن نیاز دارند. در این بخش، فونداسیون تاپ دان را از منظر الزامات مقررات ملی ساختمان ایران، آیین‌ نامه‌ های بین‌ المللی، مدیریت ریسک، اقتصاد پروژه و آینده این فناوری بررسی می‌ کنیم.

الزامات مقررات ملی ساختمان ایران در طراحی و اجرای فونداسیون تاپ دان

اگر چه مقررات ملی ساختمان ایران فصل مستقلی با عنوان «فونداسیون تاپ دان» ندارد، اما طراحی و اجرای این سیستم باید کاملاً منطبق بر الزامات مباحث مختلف مقررات ملی ساختمان باشد. مهم‌ ترین مباحث مرتبط عبارت‌ اند از:

مبحث هفتم؛ پی و پی‌ سازی

این مبحث مبنای طراحی ژئوتکنیک پروژه است و موضوعات زیر را تعیین می‌ کند:

• ظرفیت باربری خاک
• نشست مجاز
• مطالعات ژئوتکنیک
• طراحی شمع
• طراحی پی گسترده
• کنترل فشار زیر پی
• کنترل پایداری کلی

در پروژه‌ های فونداسیون تاپ دان رعایت این الزامات اهمیت بیشتری پیدا می‌ کند؛ زیرا انتقال بار مرحله‌ ای است و رفتار خاک در طول ساخت تغییر می‌ کند.

مبحث ششم؛ بارهای وارد بر ساختمان

بار های زیر باید در طراحی فونداسیون لحاظ شوند:

• بار مرده
• بار زنده
• بار تجهیزات
• بار جرثقیل
• بارهای موقت ساخت
• بار باد
• بار برف
• بار زلزله

در روش تاپ دان، علاوه بر بارهای نهایی، بارهای موقت ناشی از مراحل ساخت نیز باید بررسی شوند.

مبحث نهم؛ طرح و اجرای ساختمان‌ های بتن‌ آرمه

این مبحث ضوابط زیر را مشخص می‌ کند:

• طراحی آرماتورها
• طول مهاری
• وصله میلگردها
• برش پانچ
• کنترل خیز
• دوام بتن
• ضخامت پوشش میلگرد

در اجرای فونداسیون تاپ دان تمام این ضوابط بدون هیچ استثنایی رعایت می‌ شوند.

استاندارد ۲۸۰۰ ایران

در ساختمان‌ های بلند، رفتار لرزه‌ ای کل سازه از فونداسیون آغاز می‌ شود. اگر فونداسیون عملکرد مناسبی نداشته باشد:

• سختی جانبی سازه تغییر می‌ کند.
• توزیع نیروهای زلزله تغییر می‌ کند.
• تغییر مکان نسبی طبقات افزایش پیدا می‌ کند.
• عملکرد لرزه‌ ای کل ساختمان کاهش می‌ یابد.

به همین دلیل طراحی فونداسیون تاپ دان باید با مدل لرزه‌ ای سازه هماهنگ باشد.

آیین‌ نامه‌ های بین‌ المللی مورد استفاده در طراحی فونداسیون تاپ دان

در پروژه‌ های بزرگ، علاوه بر مقررات ملی ساختمان، از مراجع معتبر جهانی نیز استفاده می‌ شود. از مهم‌ ترین این مراجع می‌ توان به موارد زیر اشاره کرد:

• Eurocode 2
• Eurocode 7
• Eurocode 8
• ACI 318
• ACI 336
• ACI 543
• AISC
• ASCE 7
• FHWA Geotechnical Engineering Circular
• CIRIA Reports
• BS 8002
• BS 8004
• EN 1997
• ICE Specification for Piling

این اسناد به‌ ویژه در پروژه‌ های دارای گودهای عمیق، ساختمان‌ های بلند مرتبه و سازه‌ های حساس، مبنای طراحی و کنترل قرار می‌ گیرند.

مهم‌ ترین معیارهای انتخاب فونداسیون تاپ دان

همه پروژه‌ ها به روش تاپ دان نیاز ندارند. یک مهندس با تجربه قبل از انتخاب این روش، چند سؤال کلیدی مطرح می‌ کند.

1. آیا موقعیت مکانی زمین محدود است؟ در بافت‌ های متراکم شهری، پاسخ معمولاً مثبت است.
2. آیا گودبردای عمیق است؟ هرچه عمق گود افزایش پیدا کند، مزیت تاپ دان بیشتر می‌ شود.
3. آیا ساختمان های مجاور حساس است؟ وجود بیمارستان، مترو، ساختمان تاریخی یا برج‌ های بلند، استفاده از تاپ دان را توجیه‌ پذیرتر می‌ کند.
4. آیا مدت زمان اجرای پروژه اهمیت دارد؟ روش تاپ دان به دلیل امکان اجرای هم‌ زمان عملیات فوقانی و زیرزمینی، مدت اجرای پروژه را کاهش می‌ دهد.
5. آیا هزینه خواب سرمایه بالاست؟ در پروژه‌ های بزرگ، کاهش چند ماه از زمان ساخت، صرفه اقتصادی قابل توجهی ایجاد می‌ کند.

مطالعه موردی

در یک پروژه اداری با شش طبقه زیرزمین در مرکز شهر، بررسی اقتصادی نشان داد که استفاده از روش تاپ دان زمان اجرای پروژه را حدود شش ماه کاهش داد. کاهش مدت تأمین مالی، زودتر آغاز شدن بهره‌ برداری و کاهش هزینه‌ های تجهیز کارگاه، افزایش هزینه اولیه اجرای این روش را جبران کرد و پروژه با بازده اقتصادی بالاتری به پایان رسید.

مدیریت ریسک در اجرای فونداسیون تاپ دان

هیچ پروژه‌ ای بدون ریسک نیست. اما پروژه‌ های موفق، ریسک را مدیریت می‌ کنند. مهم‌ ترین ریسک‌ های فونداسیون تاپ دان عبارت‌ اند از:

• خطای طراحی
• خطای ژئوتکنیکی
• تغییر شرایط خاک
• ورود آب زیرزمینی
• خطای اجرایی
• تغییرات نقشه معماری
• تأخیر در تأمین مصالح
• خطای بتن‌ ریزی
• انحراف ستون‌ های دائمی
• عدم هماهنگی تیم طراحی و اجرا

برای هر یک از این موارد باید برنامه کنترل ریسک (Risk Management Plan) تدوین شود.

چک‌ لیست اجرای فونداسیون تاپ دان برای مدیر پروژه

یک مدیر پروژه حرفه‌ ای قبل از آغاز عملیات باید این موارد را کنترل نماید:

مرحله مطالعات

• تکمیل گزارش ژئوتکنیک
• تعیین سطح آب زیرزمینی
• بررسی ساختمان‌ های مجاور
• برداشت دقیق وضعیت موجود
• کنترل نقشه‌ های معماری و سازه

مرحله طراحی

• تأیید مدل تحلیل مرحله‌ ای
• کنترل ظرفیت شمع‌ ها
• کنترل نشست
• کنترل نیروهای ستون‌ ها
• کنترل برش پانچ
• کنترل ضخامت پی

مرحله اجرا

• کنترل محل ستون‌ ها
• کنترل حفاری چاه‌ ها
• کنترل شمع‌ ها
• کنترل بتن
• کنترل میلگرد
• کنترل قالب‌ بندی
• کنترل ابزار دقیق
• کنترل خاکبرداری مرحله‌ ای

مرحله پایش

• کنترل نشست
• کنترل انحراف ستون
• کنترل جابه‌جایی دیوار گود
• کنترل ترک ساختمان‌ های مجاور
• کنترل فشار آب
• کنترل تغییر شکل فونداسیون

فناوری‌ های نوین در اجرای فونداسیون تاپ دان

صنعت ساختمان به سرعت در حال تغییر است و اجرای فونداسیون تاپ دان نیز از این تحول مستثنی نیست. امروزه در پروژه‌ های پیشرفته از فناوری‌ های زیر استفاده می‌ شود:

1. مدل‌ سازی اطلاعات ساختمان (BIM)، هماهنگی میان معماری، سازه، ژئوتکنیک و تأسیسات را افزایش می‌ دهد و خطاهای اجرایی را کاهش می‌ دهد.
2. اسکن لیزری سه‌ بعدی، برای کنترل موقعیت ستون‌ ها، شمع‌ ها و اجزای اجرا شده با دقت بالا به کار می‌ رود.
3. حسگرهای هوشمند، حسگرهای آنلاین تغییر مکان، نشست و فشار آب اطلاعات لحظه‌ ای در اختیار تیم اجرایی قرار می‌ دهند.
4. پهپادها، پایش روزانه پیشرفت پروژه و مستند سازی عملیات را تسهیل می‌ کنند.
5. هوش مصنوعی، در پروژه‌ های بزرگ، تحلیل داده‌ های ابزار دقیق و پیش‌ بینی روند تغییر شکل‌ ها با کمک الگوریتم‌ های هوش مصنوعی، تصمیم‌ گیری مدیر پروژه را دقیق‌ تر می‌ کند.

اشتباهاتی که کارفرمایان نباید مرتکب شوند

در طول سال‌ ها همکاری با پروژه‌ های بزرگ ساختمانی، چند اشتباه بارها تکرار شده است:

• انتخاب پیمانکار صرفاً بر اساس کمترین قیمت
• حذف مطالعات ژئوتکنیک برای کاهش هزینه
• تغییر نقشه‌ ها در حین اجرا بدون بررسی مهندسی
• کاهش کیفیت بتن و فولاد
• حذف ابزار دقیق
• بی‌ توجهی به کنترل‌ های مرحله‌ ای
• نبود هماهنگی بین طراح، ناظر و مجری

هر یک از این تصمیم‌ ها هزینه‌ ای بسیار بیشتر از صرفه‌ جویی اولیه به پروژه تحمیل می‌ کند.

مطالعه موردی

در یک پروژه مسکونی با پنج طبقه زیرزمین، کارفرما به‌ منظور کاهش هزینه‌ ها، نصب بخشی از ابزار دقیق را حذف کرد. چند هفته بعد، نشست موضعی در یکی از ساختمان‌ های مجاور با تأخیر شناسایی شد و عملیات اجرایی متوقف گردید. پس از نصب تجهیزات پایش و اجرای اقدامات اصلاحی، پروژه ادامه یافت، اما زمان و هزینه‌ ای به‌مراتب بیشتر از هزینه اولیه ابزار دقیق صرف شد.

چرا فونداسیون تاپ دان آینده پروژه‌ های شهری است؟

رشد شهرها، محدود شدن زمین‌ های قابل ساخت و افزایش تعداد ساختمان‌ های بلند مرتبه باعث شده است که روش‌ های سنتی پاسخگوی نیاز پروژه‌ های امروزی نباشند. فونداسیون تاپ دان با فراهم کردن امکان اجرای هم‌ زمان سازه و گودبرداری، کاهش اثرات بر ساختمان‌ های مجاور، کنترل بهتر نشست و بهینه‌ سازی زمان ساخت، به یکی از راهکارهای اصلی پروژه‌ های پیچیده شهری تبدیل شده است.

اگر بخواهیم تمام مطالب این مقاله را در یک جمله خلاصه کنیم، باید بگوییم:

فونداسیون تاپ دان تنها یک نوع پی نیست؛ بلکه بخش اصلی یک سیستم اجرایی مرحله‌ ای است که طراحی ژئوتکنیک، تحلیل سازه، مدیریت ساخت، کنترل کیفیت و پایش مستمر را در یک فرآیند یکپارچه ترکیب می‌ کند.

اجرای موفق این سیستم زمانی محقق می‌ شود که:

• مطالعات ژئوتکنیک دقیق انجام شود.
• تحلیل مرحله‌ ای ساخت مبنای طراحی قرار گیرد.
• الزامات مبحث هفتم، مبحث ششم، مبحث نهم مقررات ملی ساختمان و استاندارد ۲۸۰۰ رعایت شود.
• آیین‌ نامه‌ های معتبر بین‌ المللی در طراحی لحاظ شوند.
• ابزار دقیق از نخستین روز پروژه فعال باشد.
• کنترل کیفیت بتن، فولاد و اجرای شمع‌ ها بدون اغماض انجام شود.
• هماهنگی کامل میان طراح، ناظر، مجری و مدیر پروژه برقرار باشد.

در چنین شرایطی، فونداسیون تاپ دان علاوه بر افزایش ایمنی، سرعت اجرا را بالا می‌ برد، ریسک‌ های اجرایی را کاهش می‌ دهد، کیفیت نهایی سازه را ارتقا می‌ بخشد و بهره‌ وری اقتصادی پروژه را به شکل محسوسی افزایش می‌ دهد؛ ویژگی‌ هایی که آن را به یکی از پیشرفته‌ ترین روش‌ های اجرای سازه‌ های زیرزمینی در پروژه‌ های شهری مدرن تبدیل کرده است.
