سقف وافل چیست ؟
سقف وافل نوعی دال بتنی دو طرفه می باشد که با استفاده از قالب های مخصوص ، شبکه ای از تیرچه های متقاطع تشکیل می شود. این ساختار علاوه بر مقاومت بالا ، وزن بار مرده سازه را کاهش داده و ظاهر آن شبیه به بیسکوییت وافل می باشد و به همین دلیل از این نام برای آن استفاده می شود.
سقف وافل (Waffle Slab) یکی از انواع سقف های بتنی است که دارای شبکه ای متقاطع از تیرچه های عمود بر هم می باشد. این ساختار باعث ایجاد حفره هایی در زیر سقف می شود که شبیه به شکل ظاهری بیسکوییت وافل هستند و به همین دلیل این نام بر آن نهاده شده است. سقف وافل به عنوان یک دال دو طرفه عمل می کند و قادر است بارهای سنگین را در دهانه های وسیع بدون نیاز به تیرهای میانی منتقل کند. این سیستم به طور معمول در ساختمان های اداری، تجاری، پارکینگ ها، سالن های اجتماعات و فضاهای بزرگ بدون ستون مورد استفاده قرار می گیرد.
سقف وافل نوعی دال بتنی مسلح است که از شبکه ای از تیرچه های متعامد تشکیل شده و با استفاده از قالب های مشبک پلاستیکی یا فلزی اجرا می شود. نام “وافل” از ظاهر مشبک و مربعی شکل آن گرفته شده که شبیه نان وافل است. این سیستم به عنوان یک دال دو طرفه عمل کرده و با حذف بتن غیرضروری در نواحی کششی، وزن مرده سازه را کاهش می دهد، در حالی که مقاومت خمشی و برشی بالایی ارائه می کند.
نحوه انتخاب بهترین پیمانکار سقف وافل چگونه است ؟
موضوعات ویدئو :
- بررسی سوابق اجرایی و پروژه های مشابه ( بررسی رزومه و پروژههای قبلی )
- دریافت نمونه قراردادها و جدول زمان بندی اجرا
- بازدید از کارگاه اجرایی فعال یا سابق
- بررسی توان فنی و تجهیزات پیمانکار
- حصول اطمینان از رعایت استانداردها و کنترل کیفی
- اطمینان از ارائه مشاوره و پشتیبانی
- امکان اجاره یا خرید قالبهای استاندارد
- داشتن تیم نظارت و گارانتی
لینک مشاهده ویدئو آموزشی بالا در سایت آپارات>>>
در صنعت ساخت و ساز مدرن، بهینه سازی مصرف مصالح، کاهش وزن سازه و افزایش سرعت اجرا از مهم ترین عوامل موفقیت یک پروژه عمرانی محسوب می شوند. یکی از سیستم های نوین که در سال های اخیر جایگاه ویژه ای در طراحی سازه های بتنی پیدا کرده، سقف وافل است. این سیستم سقفی به دلیل عملکرد مناسب، شکل هندسی خاص و مزایای اقتصادی و اجرایی، در بسیاری از پروژه های ساختمانی جایگزین روش های سنتی شده است. در این مقاله به صورت جامع و کاربردی به بررسی مفهوم سقف وافل، نحوه طراحی، اجرای اصولی، مزایا و معایب، و مقایسه آن با سایر سیستم های سقفی خواهیم پرداخت.
سقف وافل یکی از پیشرفته ترین سیستم های سقف بتنی در صنعت ساخت و ساز است که به دلیل ویژگی های منحصر به فرد مانند کاهش وزن سازه، امکان ایجاد دهانه های بلند، و جذابیت بصری، به گزینه ای محبوب در پروژه های مدرن تبدیل شده است. این سیستم که با نامهای “دال وافل” یا “سقف مشبک” نیز شناخته می شود، در ساختمان های تجاری، پارکینگ های طبقاتی، سالن های همایش، و حتی سازه های مسکونی کاربرد دارد. در این مقاله جامع، تمامی جنبههای سقف وافل، از تعریف و طراحی تا اجرا، مزایا، معایب، و مقایسه با روش های سنتی بررسی می شود. این راهنما برای کارفرمایان، مهندسان، و پیمانکاران نگارش شده و توسط دکتر میثم مداح مدیر و موسس هلدینگ بزرگ اسپرلوس تهیه و تنظیم شده است.
ویژگی های کلیدی سقف وافل
- ساختار مشبک : شبکه ای از تیرچه های بتنی که بار را در دو جهت منتقل می کنند.
- وزن سبک : کاهش وزن سازه تا ۳۰٪ نسبت به دال های تخت بتنی.
- دهانه های بلند : امکان پوشش دهانه های تا ۱۶ متر بدون ستون اضافی.
- جذابیت بصری : نمای اکسپوز زیبا که نیاز به سقف کاذب را کاهش می دهد.
- کاربرد گسترده : مناسب برای پارکینگ ها، سالن ها، و فضا های تجاری.
تاریخچه و کاربرد
سقف وافل از اواخر قرن نوزدهم در اروپا و آمریکا توسعه یافت و در ایران از دهه های اخیر به دلیل پیشرفت تکنولوژی قالب سازی و نیاز به سازه های سبک، محبوبیت یافته است. این سیستم به ویژه در پروژه هایی با نیاز به فضا های باز و بدون ستون، مانند سالن های کنفرانس یا پارکینگ های طبقاتی، کاربرد دارد.
طراحی سقف وافل چگونه است؟
طراحی سقف وافل نیازمند بررسی دقیق عوامل سازهای، معماری و اجرایی است. فرآیند طراحی شامل مراحل زیر میشود:
- تحلیل بارهای وارد بر سقف شامل بار مرده، زنده، باد و زلزله
- انتخاب نوع سقف وافل (یکطرفه یا دوطرفه) بر اساس ابعاد دهانه و نوع بهرهبرداری
- تعیین ابعاد قالبها، ضخامت دال بالا، فاصله بین تیرچهها، و عمق حفرهها
- مدلسازی در نرمافزارهای تخصصی مانند ETABS و SAFE برای تحلیل رفتار سازهای
- کنترل خیز مجاز، ارتعاشات، و نحوه انتقال نیروها به ستونها و فونداسیون
در طراحی سقف وافل باید به هماهنگی بین تیمهای معماری، سازه و تأسیسات نیز توجه شود تا از بروز تداخلات اجرایی جلوگیری گردد.
طراحی سقف وافل
طراحی سقف وافل فرآیندی پیچیده و دقیق است که نیازمند تحلیل مهندسی و استفاده از نرم افزارهای تخصصی مانند ETABS و SAFE است. این فرآیند شامل محاسبات سازهای، انتخاب قالب های مناسب، و رعایت آیین نامههای معتبر است.
مراحل طراحی سقف وافل
- تحلیل نیازهای پروژه :
- بررسی بارهای مرده (وزن سازه)، زنده (بارهای بهرهبرداری)، و دینامیکی (زلزله، باد).
- تعیین طول دهانه و چیدمان ستون ها بر اساس پلان معماری.
- انتخاب نوع سقف وافل (یک طرفه یا دو طرفه) با توجه به ابعاد پروژه.
- انتخاب ضخامت دال :
- ضخامت دال معمولاً بین ۲۵ تا ۷۰ سانتیمتر است، با بهینه ترین محدوده ۳۰ تا ۴۰ سانتی متر.
- ضخامت به طول دهانه، نوع بارگذاری، و الزامات آیین نامه ای (مانند مبحث نهم یا ACI 318) بستگی دارد.
- محاسبات سازهای:
- استفاده از نرمافزار ETABS برای تحلیل سازه و SAFE برای طراحی دال.
- محاسبه آرماتور های مورد نیاز برای تحمل خمش، برش، و خیز دراز مدت.
- کنترل برش پانچ در نواحی اتصال به ستون ها.
- انتخاب قالبهای وافل:
- قالبها در ابعاد ۶۰×۶۰ یا ۹۰×۹۰ سانتی متر و عمق ۲۰ تا ۴۰ سانتی متر تولید می شوند.
- انتخاب قالب بر اساس دهانه و نیازهای معماری انجام می شود.
- طراحی اتصالات:
- اتصال دال به ستون ها یا دیوارهای برشی با آرماتور های عرضی بسته.
- رعایت الزامات آیین نامه ای برای تأمین گیرایی و مقاومت.
- کنترل خیز و ترکخوردگی:
- بررسی خیز درازمدت با ضریب ترک خوردگی (۰.۵ برای تیرها، ۱ برای دالها).
- استفاده از SAFE برای تحلیل خیز و اطمینان از عملکرد مناسب.
نرمافزار های مورد استفاده
- ETABS: تحلیل سازه و سیستم باربر جانبی.
- SAFE: طراحی دال و کنترل خیز و برش.
- SAP2000: محاسبات دقیق برای پروژه های پیچیده.
ضوابط طراحی
- رعایت حداقل ضخامت دال بر اساس آیین نامه ها.
- کنترل فاصله مرکز به مرکز تیرچه ها (معمولاً ۶۰-۹۰ سانتی متر).
- آرماتوربندی مطابق مبحث نهم یا ACI 318.
بهینه سازی سقف وافل چیست؟
بهینه سازی سقف وافل به معنای بهبود طراحی و اجرا برای کاهش هزینه ها، افزایش کارایی سازه ای، و بهبود عملکرد معماری است. این فرآیند شامل موارد زیر است:
جنبه های بهینه سازی
- کاهش مصرف مصالح:
- استفاده از قالب های پلاستیکی سبک به جای فلزی برای کاهش هزینه.
- محاسبات دقیق برای کاهش مصرف فولاد و بتن.
- افزایش دهانههای آزاد:
- طراحی برای پوشش دهانه های تا ۱۶ متر بدون ستون اضافی.
- کاهش تعداد ستونها برای افزایش فضای مفید.
- کاهش وزن مرده:
- حذف بتن غیرضروری در نواحی کششی (تا ۳۰٪ کاهش وزن).
- استفاده از بتن سبک در صورت امکان.
- بهبود معماری:
- ایجاد نمای اکسپوز برای کاهش هزینه های سقف کاذب.
- امکان عبور تأسیسات از حفره های وافل.
ابزارهای بهینه سازی
- نرم افزار های تحلیل مانند SAFE و BIM (مدل سازی اطلاعات ساختمان).
- استفاده از قالب های استاندارد و قابل بازیافت.
بهینه سازی وافل
بهینه سازی به معنای رسیدن به بهترین عملکرد سازه ای با حداقل مصرف مصالح و هزینه است. در سقف وافل، این بهینه سازی شامل:
- طراحی هندسه بهینه حفره ها به گونه ای که حذف بتن غیر سازه ای انجام شود.
- کاهش وزن مرده سقف که منجر به کاهش ابعاد ستون ها و فونداسیون میشود.
- استفاده هدفمند از میلگردها با آرایش مناسب و کاهش پرت مصالح
- بهره گیری از قالب های با قابلیت استفاده مجدد برای صرفه جویی اقتصادی
- استفاده از روش های نوین در قالب بندی و بتن ریزی برای کاهش زمان اجرا
مزایا و معایب سقف وافل
مزایا
- کاهش وزن سازه: تا ۳۰٪ سبک تر از دال های تخت.
- دهانه های بلند: مناسب برای فضاهای باز مانند پارکینگ ها.
- جذابیت بصری: نمای مشبک زیبا، مناسب برای طراحی های مدرن.
- سرعت اجرا: کاهش زمان به دلیل حذف تیرچه های پیش ساخته.
- ایمنی: مقاومت بالا در برابر زلزله و آتش سوزی.
- قابلیت اجرای دهانه های بلند (تا ۱۸ متر) بدون استفاده از تیر میانی
- کاهش مصرف بتن و فولاد نسبت به سقف های دال تخت
- عملکرد مناسب در برابر بارهای سنگین و ارتعاشات
- کاهش بار مرده و صرفه جویی در ابعاد سازه ای
- امکان اجرای اکسپوز و حذف سقف کاذب
معایب
- هزینه قالبها: قالب های وافل گران هستند.
- نیاز به تخصص: اجرای دقیق نیازمند کارگران ماهر.
- عایقبندی: عایق صوتی و حرارتی ضعیف تر نسبت به برخی سیستم ها.
- محدودیت در شیب: مناسب برای سطوح تخت.
- نیاز به دانش فنی بالا در طراحی و اجرا
- هزینه اولیه نسبتاً بیشتر در قالب بندی
- حساسیت زیاد به کیفیت اجرای قالب ها
- زمانبر بودن قالبب ندی در پروژه های کوچک
مقایسه سقف وافل با دیگر سقف های ساختمانی
سقف وافل با سیستم های دیگر مانند تیرچه بلوک، یوبوت، کوبیاکس، و عرشه فولادی مقایسه می شود :
- تیرچه بلوک: وافل وزن کمتر و دهانه بلندتری دارد اما هزینه قالب ها بیشتر است.
- یوبوت و کوبیاکس: وافل ارزان تر (۲۰-۲۵٪) و سریع تر اجرا می شود.
- عرشه فولادی: وافل سبک تر و اقتصادی تر است اما نیاز به دقت بیشتری دارد.
مقایسه سقف وافل با دیگر سقف ها
در مقایسه با سقف تیرچه بلوک :
- سقف وافل عملکرد خمشی و برشی بهتری دارد.
- در سقف تیرچه بلوک نیاز به تیرهای فرعی بیشتر است.
- وافل مناسب فضا های باز و معماری مدرن تر است.
در مقایسه با سقف دال تخت:
- دال تخت ساده تر اجرا می شود اما وزن بالا تری دارد.
- وافل بار را به دو جهت منتقل می کند، دال تخت معمولاً یک جهته است.
- وافل از نظر اقتصادی و سازه ای برای دهانه های متوسط تا بلند بهتر عمل میکند.
تفاوت سقف وافل و روش های سنتی
روش های سنتی مانند تیرچه بلوک نیاز به تیرچه های پیش ساخته و ستون های بیشتر دارند، اما سقف وافل :
- تیرچه ها را درجا اجرا می کند.
- تعداد ستون ها را کاهش می دهد.
تفاوت وافل با سقف های سنتی مانند تیرچه بلوک یا طاق ضربی:
- اجرای ساده تری دارند اما پرمصرف تر هستند.
- طراحی آن ها کمتر نیاز به تحلیل دقیق دارد.
- در مقابل، سقف وافل نیازمند طراحی دقیق تری است اما بازدهی بالا تری دارد.
- مقاومت لرزه ای وافل به واسطه پیوستگی دال بالاتر است.
- انعطاف معماری بیشتری فراهم می کند.
مراحل اجرای سقف وافل
اجرای اصولی سقف وافل شامل مراحل زیر است:
- نصب داربست و کف راستای موقت برای پشتیبانی از قالب ها
- چیدمان قالب های وافل با دقت بالا طبق نقشه اجرایی
- آرماتور بندی شامل میلگردهای خمشی، حرارتی و تقویتی
- کنترل محل بازشو ها و سوراخ های عبور تأسیسات
- بتن ریزی در دو یا چند مرحله با استفاده از پمپ بتن و ویبراتور
- عمل آوری بتن به مدت حداقل ۷ روز برای حفظ کیفیت
- باز کردن قالب ها پس از کسب مقاومت لازم بتن
مراحل کلی اجرای وافل
- زیرسازی: نصب جک ها و قوطی های فلزی برای شاسی کشی.
- چیدمان قالب ها: قرار دادن قالب های وافل بر اساس پلان.
- آرماتوربندی: اجرای میلگرد های طولی و عرضی.
- بتنریزی: استفاده از بتن با روانی بالا (Slump ۱۲-۱۵ سانتی متر).
- قالببرداری: جداسازی قالب ها پس از ۷-۱۴ روز گیرش
ابزار مورد نیاز اجرای سقف وافل
- قالب های وافل (پلاستیکی یا فلزی).
- جک ها، قوطی های فلزی، و پایه های اطمینان.
- میلگرد (قطر ۸-۱۶ میلیمتر) و بتن با مقاومت ۲۵-۳۵ مگاپاسکال.
- ابزار های ویبراسیون، تراز لیزری، و تجهیزات کنترل کیفیت.
برای اجرای سقف وافل نیاز به ابزارها و تجهیزات زیر است:
- قالب وافل پلاستیکی یا فلزی در ابعاد استاندارد
- داربست فلزی، جک سقفی، کف راستا
- تجهیزات آرماتوربندی (دستگاه خم و برش میلگرد، سیمگیر)
- پمپ بتن، ویبراتور برقی یا مکانیکی
- ابزارهای اندازه گیری و تراز یابی مانند متر، شاقول، تراز لیزری
سرعت اجرای سقف وافل
سقف وافل نسبت به یوبوت و کوبیاکس سریع تر اجرا می شود (تا ۳۰٪ کاهش زمان) به دلیل:
- حذف تیرچه های پیش ساخته.
- نیاز به جک های کمتر.
- آرماتور بندی یک مرحله ای.
با وجود اینکه چیدمان قالب ها نسبتاً زمان بر است، اما در پروژه هایی با دهانه های زیاد، کاهش تعداد تیر ها و افزایش سرعت در سایر مراحل، منجر به افزایش سرعت کلی پروژه می شود. در پروژه های تیپ سازی شده، با استفاده از قالب های صنعتی، سرعت اجرای وافل می تواند با روش های سنتی برابری کند یا حتی سریع تر باشد.
قیمت تمام شده سقف وافل
هزینه سقف وافل به متراژ، نوع قالب، و کیفیت بتن بستگی دارد. با وجود هزینه بالای قالب ها، کاهش مصالح و ستون ها آن را ۲۰-۲۵٪ اقتصادی تر از یوبوت و کوبیاکس می کند. هزینه تقریبی: ۱.۵ تا ۳ میلیون تومان به ازای هر مترمربع (در سال ۱۴۰۴).
قیمت نهایی اجرای سقف وافل به موارد زیر بستگی دارد:
- نوع و تعداد دفعات استفاده از قالب ها
- قیمت روز بتن و میلگرد
- پیچیدگی طرح و نیاز به نیروی متخصص
- موقعیت جغرافیایی پروژه و هزینه حمل و نقل
با توجه به صرفه جویی در مصالح و کاهش وزن سازه، هزینه نهایی در بلند مدت به صرفه تر از روش های سنتی خواهد بود.
چرا سقف وافل ؟
- کاهش وزن و هزینه ها.
- امکان ایجاد فضا های باز.
- نمای جذاب و حذف سقف کاذب.
- ایمنی بالا در برابر زلزله و آتش سوزی.
انتخاب سقف وافل دلایل متعددی دارد:
- نیاز به دهانه های باز بدون ستون میانی
- کاهش بار سازه ای و افزایش ایمنی در برابر زلزله
- زیبایی ظاهری و قابلیت اجرای معماری اکسپوز
- کاهش ضخامت سقف و ارتفاع کلی سازه
- کاهش مصرف مصالح و در نتیجه کاهش آلایندگی زیست محیطی
نحوه انتخاب بهترین پیمانکار سقف وافل
- بررسی رزومه و پروژه های قبلی.
- اطمینان از ارائه مشاوره و پشتیبانی.
- امکان اجاره یا خرید قالب های استاندارد.
- داشتن تیم نظارت و گارانتی.
- بررسی سوابق اجرایی و پروژه های مشابه
- دریافت نمونه قراردادها و جدول زمان بندی اجرا
- بازدید از کارگاه اجرایی فعال یا سابق
- بررسی توان فنی و تجهیزات پیمانکار
مزیت استفاده از سقف وافل در معماری
- ایجاد فضا های باز بدون ستون.
- نمای مشبک برای نورپردازی و دکوراسیون.
- امکان عبور تأسیسات از حفره ها.
- ایجاد سقف با فرم منظم و ریتمیک مناسب برای نورپردازی
- حذف سقف کاذب و نمایش سقف اکسپوز با جلوه صنعتی و مدرن
- امکان جانمایی تأسیسات درون شبکه وافل بدون تخریب
انواع سقف وافل
- یکطرفه: برای دهانه های کوتاه (تا ۹ متر)، مشابه تیرچه بلوک.
- دوطرفه: برای دهانه های بلند (تا ۱۶ متر)، با مقاومت بیشتر.
سقف های وافل به انواع مختلفی تقسیم می شوند:
- وافل یکطرفه : تیرچهها فقط در یک جهت اصلی قرار می گیرند، مناسب دهانه های کوچک و متوسط
- وافل دو طرفه : شبکه ای از تیرچه ها در دو جهت، مناسب دهانه های بزرگ و بارهای سنگین
- وافل سبک: استفاده از قالب های توخالی یا یونولیتی برای کاهش وزن
- وافل پیش تنیده: استفاده از کابل های پیش تنیده برای افزایش دهانه و کاهش خیز
وظایف کلیدی پیمانکار سقف وافل
- اجرای دقیق زیرسازی و قالب چینی.
- نظارت بر کیفیت بتن و آرماتور.
- رعایت آیین نامه ها.
- مدیریت زمان و هزینه.
- تهیه نقشه های اجرایی و تأیید آن ها از طرف مهندس ناظر
- خرید و تأمین قالب های استاندارد و تجهیزات مورد نیاز
- سازماندهی نیروهای فنی و تقسیم وظایف اجرایی
- نظارت بر کیفیت آرماتوربندی و بتن ریزی
- ارائه گزارش های دوره ای به کارفرما و هماهنگی با سایر پیمانکاران
جدول مقایسه ای سقف وافل با دیگر سیستم ها
| ویژگی ها | سقف وافل | تیرچه بلوک | دال تخت | طاق ضربی |
| مصرف بتن | کم | متوسط | زیاد | زیاد |
| مصرف میلگرد | کم تا متوسط| متوسط | زیاد | کم |
| دهانه قابل اجرا | زیاد | کم تا متوسط | متوسط | کم |
| سرعت اجرا | متوسط | بالا | متوسط | بالا |
| قالب بندی | پیچیده | ساده | ساده | بسیار ساده|
| مقاومت لرزهای | بالا | متوسط | بالا | پایین |
| زیبایی و معماری | بسیار بالا| کم | متوسط | پایین |
چک لیست انتخاب پیمانکار سقف وافل
- بررسی مجوز های قانونی و رتبه پیمانکار
- مشاهده نمونه پروژه های قبلی
- بررسی کیفیت مصالح مورد استفاده
- استعلام قیمت و زمان اجرا
- دریافت ضمانت نامه کیفیت اجرا
- بررسی تجهیزات و نیروی فنی موجود
- بررسی بیمه های کارگاهی و مسئولیت مدنی

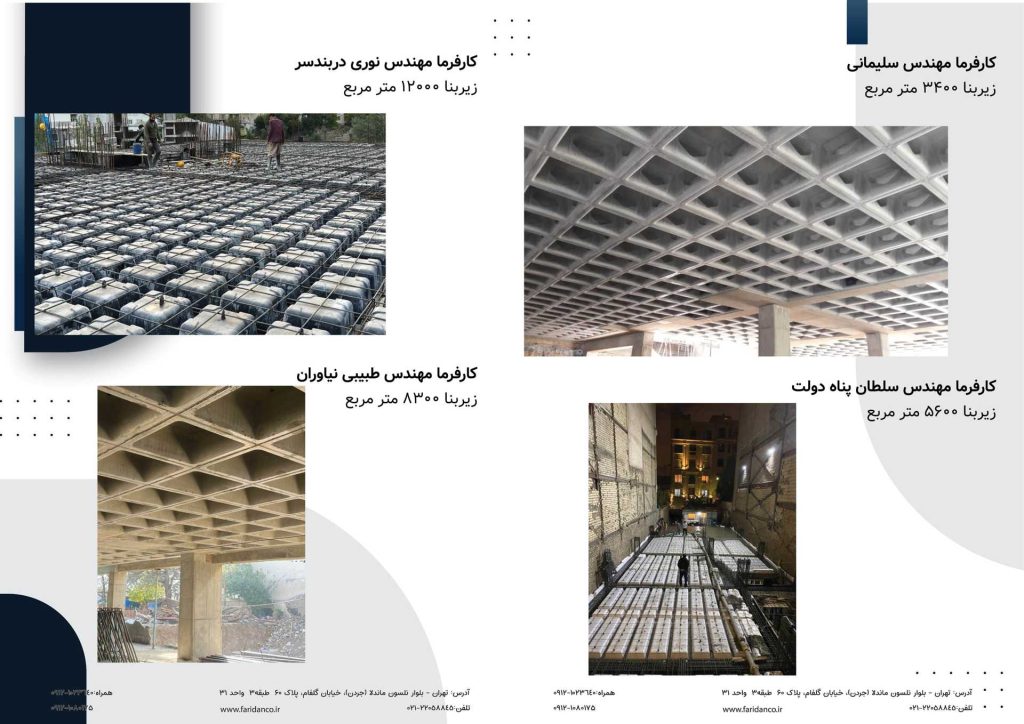

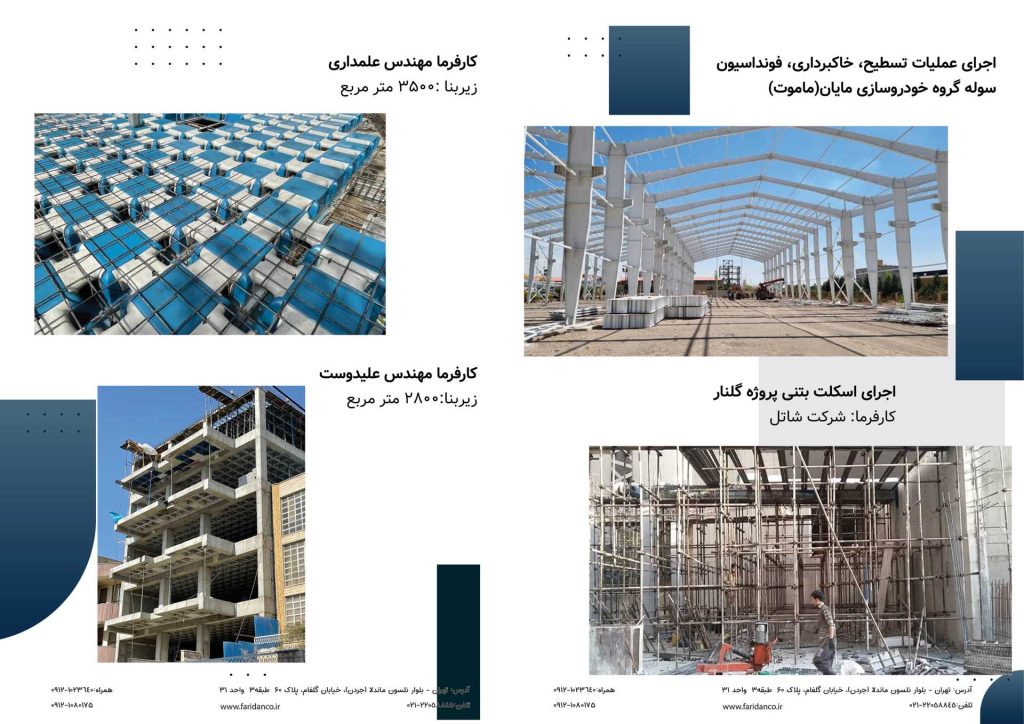

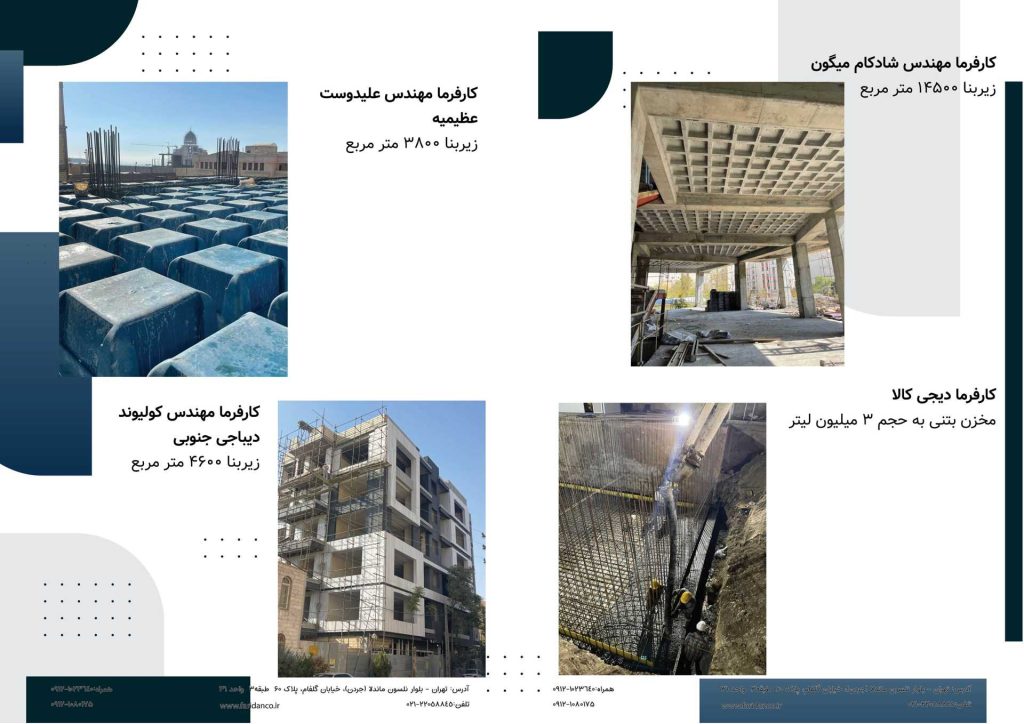

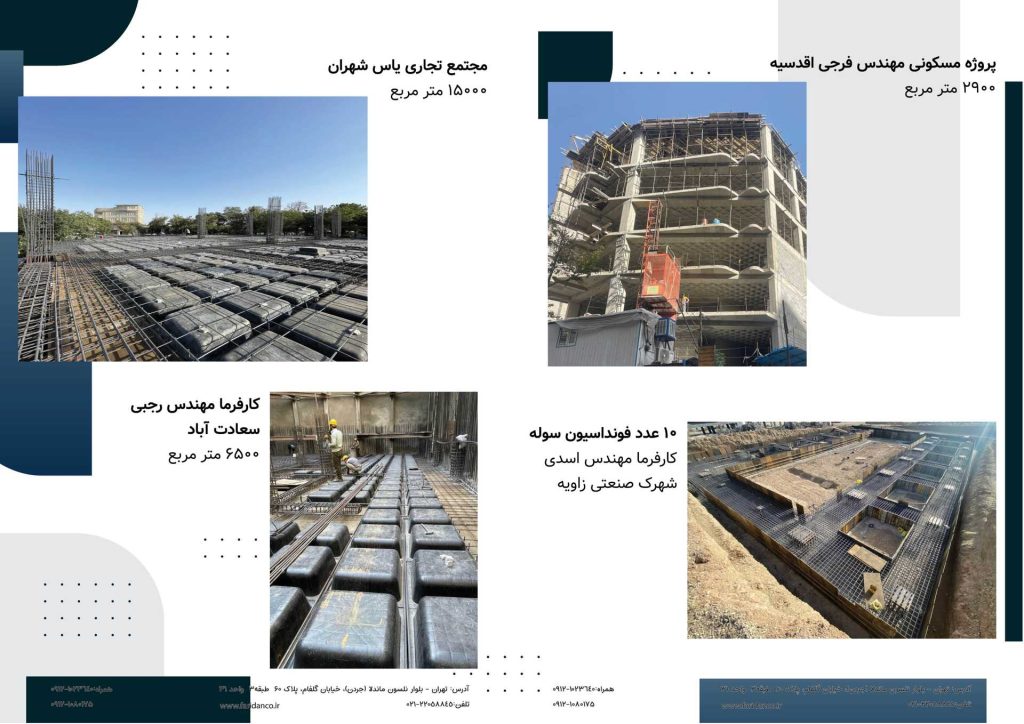

نمونه پروژه اجرا شده با سقف وافل
پروژه برج اداری تجاری آسمان در منطقه شمال تهران، نمونهای موفق از اجرای سقف وافل با دهانه ۱۲ متری و بدون تیر میانی است. در این پروژه با استفاده از قالب های پلاستیکی مدولار و طراحی دقیق، سقفی مقاوم و زیبا با معماری اکسپوز اجرا شده است که علاوه بر کاهش وزن سازه، باعث صرفهجویی ۱۸٪ در هزینه بتن و ۲۲٪ در مصرف میلگرد گردید.
با توجه به رشد روزافزون پروژه های عمرانی با رویکرد مهندسی ارزش، استفاده از سقف وافل به عنوان راهکاری نوین، اقتصادی و زیبا ساز در طراحی و ساخت ساختمان ها، گزینه ای هوشمندانه است. استفاده از جدول های مقایسه ای، معرفی پروژه های موفق، و دستورالعمل های اجرایی، می تواند به تصمیم گیری بهتر سازندگان و کارفرمایان کمک شایانی کند.
سقف وافل با ویژگی های فنی، اقتصادی، و معماری خود، گزینه ای ایدهآل برای پروژه های مدرن است. این سیستم با کاهش وزن، افزایش دهانه های آزاد، و ایجاد نمای جذاب، کارایی و زیبایی را به طور همزمان ارائه می دهد. برای اطلاعات بیشتر یا مشاوره، با ما تماس بگیرید.
چنانچه نیاز به راهنمایی یا مشاوره رایگان دارید فرم ذیل را تکمیل نمایید :
"(ضروری)"فیلدهای ضروری را نشان می دهد
